木质C型支架筒状摆件结构设计

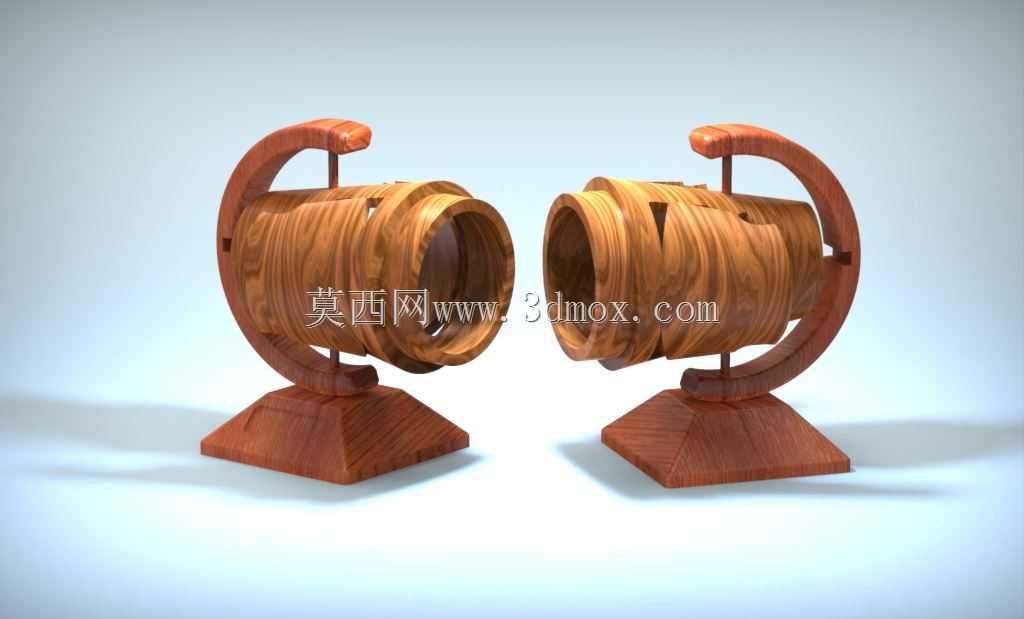

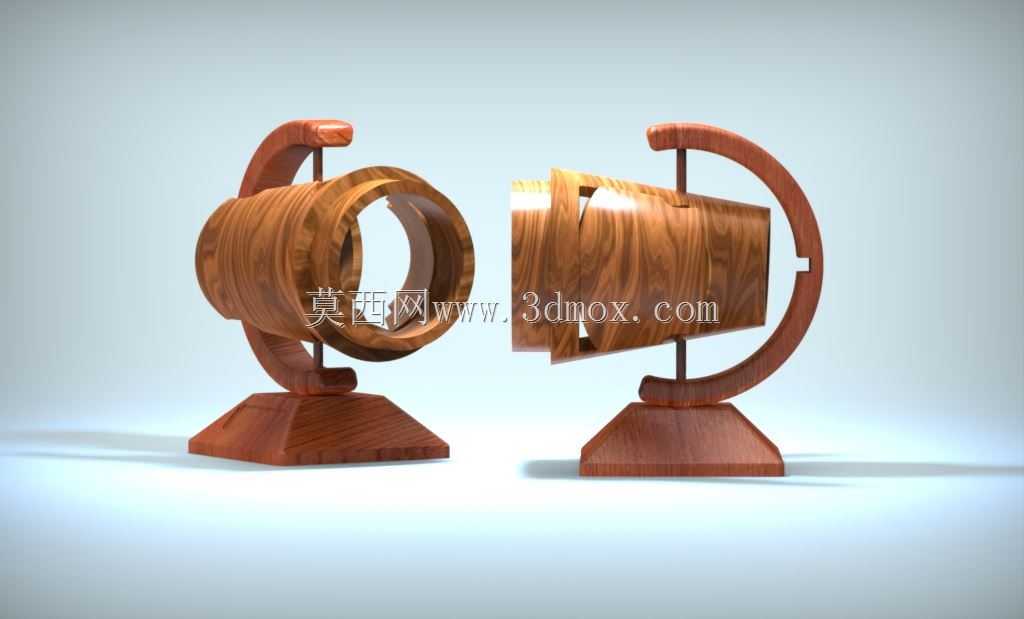

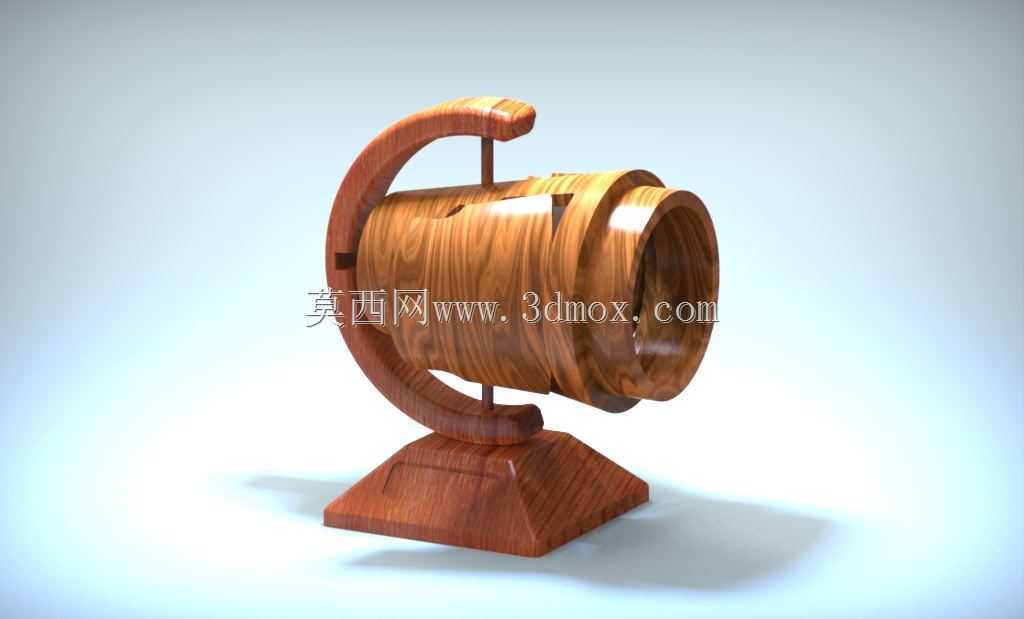

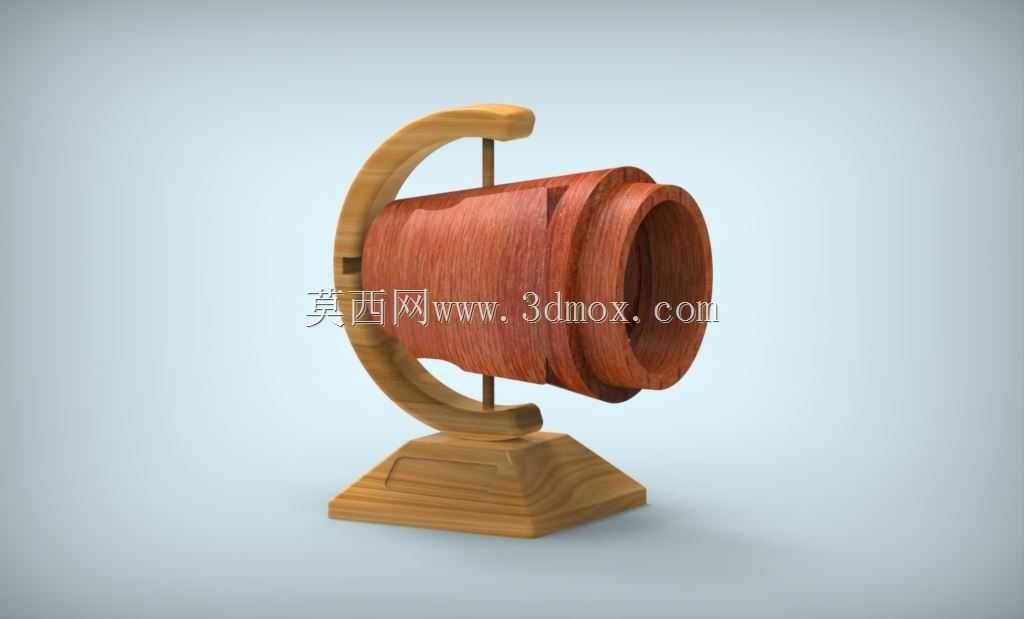

　　该结构采用分体式组合设计，核心由C形弧形支撑臂、中心筒状主体、梯形底座三个独立构件拼接而成，所有构件均采用实木材质加工，适配桌面陈设、文创展示、工艺教学等场景的使用需求。从实际使用逻辑出发，底座采用下宽上窄的梯形台结构，底部接触面做整面铣平处理，可直接放置在平整的木质桌面、石材台面上，无需额外固定件即可保证整体放置稳定性，底座上部预留与C形支撑臂下端匹配的嵌合槽，支撑臂下端嵌入槽内后可通过木质销钉完成锁合，避免支撑臂受外力出现偏转或倾倒。C形支撑臂采用等截面弧形弯制结构，上下两端各伸出一根同轴的圆柱形定位销，定位销轴线与筒状主体的中心回转轴线完全重合，筒状主体两端的中心位置预留与定位销间隙配合的定位孔，

　　装配时将筒状主体卡入C形支撑臂的开口区间，上下定位销分别插入对应定位孔内，即可实现筒状主体的可转动安装，使用者可根据展示需求手动调整筒状主体的偏转角度，调整后依靠木质构件之间的配合摩擦力即可保持角度固定，无需额外增设锁紧结构，既简化了整体装配流程，也保留了木质构件的原生质感。筒状主体采用变径回转体结构，靠近C形支撑臂封闭侧的一端直径较小，朝向外侧的一端做扩口处理，扩口端的壁厚做均匀的圆弧过渡，避免尖锐棱角带来的磕碰风险，筒身外表面保留实木加工后的自然纹理，未做多余的装饰性结构，整体视觉风格统一协调。从安装边界尺寸来看，整体结构的横向最大宽度不超过220mm，纵向最大高度不超过260mm，底座的前后深度控制在120mm以内，

　　放置在常规书桌、展示架上不会占用过多台面空间，同时各构件的转角位置均做R3以上的圆角倒钝处理，符合日常陈设类制品的安全使用要求。设计过程中优先考虑了木质材料的加工特性，所有构件的外形均采用三轴木工铣床即可完成加工，无需复杂的五轴加工工序，零部件之间的配合公差控制在0.1-0.2mm区间，既保证装配后的转动顺畅度，也避免间隙过大导致筒状主体出现旷量晃动。在结构强度校核层面，C形支撑臂的截面厚度经过优化，在承受筒状主体的整体重量时，弧形段的最大形变值控制在0.05mm以内，长期使用不会出现支撑臂变形、定位销偏移的问题，底座的重量占整体结构重量的45%左右，重心落在底座接触面的中心区域，即使受到台面轻微晃动或者外力触碰，

　　整体结构也不会出现倾翻风险。该结构除了作为工艺陈设品使用外，也可作为小型望远镜、装饰筒灯的适配支撑结构，仅需调整筒状主体的内部空腔尺寸即可适配不同的内置功能模块，支撑臂与底座的连接结构也可根据使用场景替换为金属嵌件，进一步提升连接强度，满足不同载荷下的使用需求。
