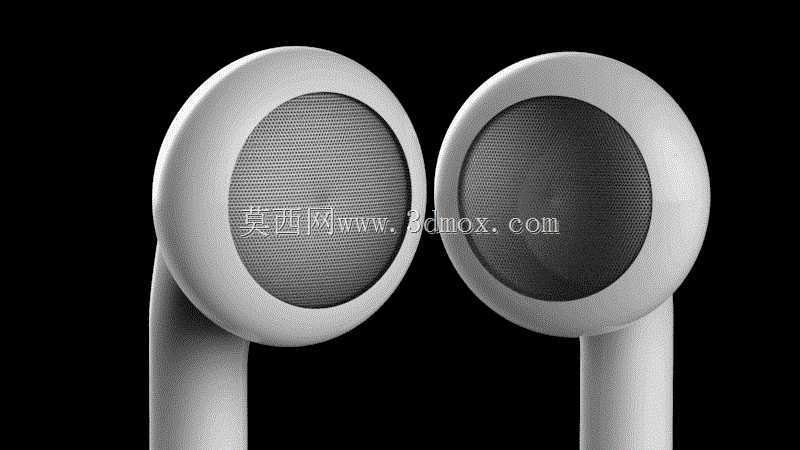

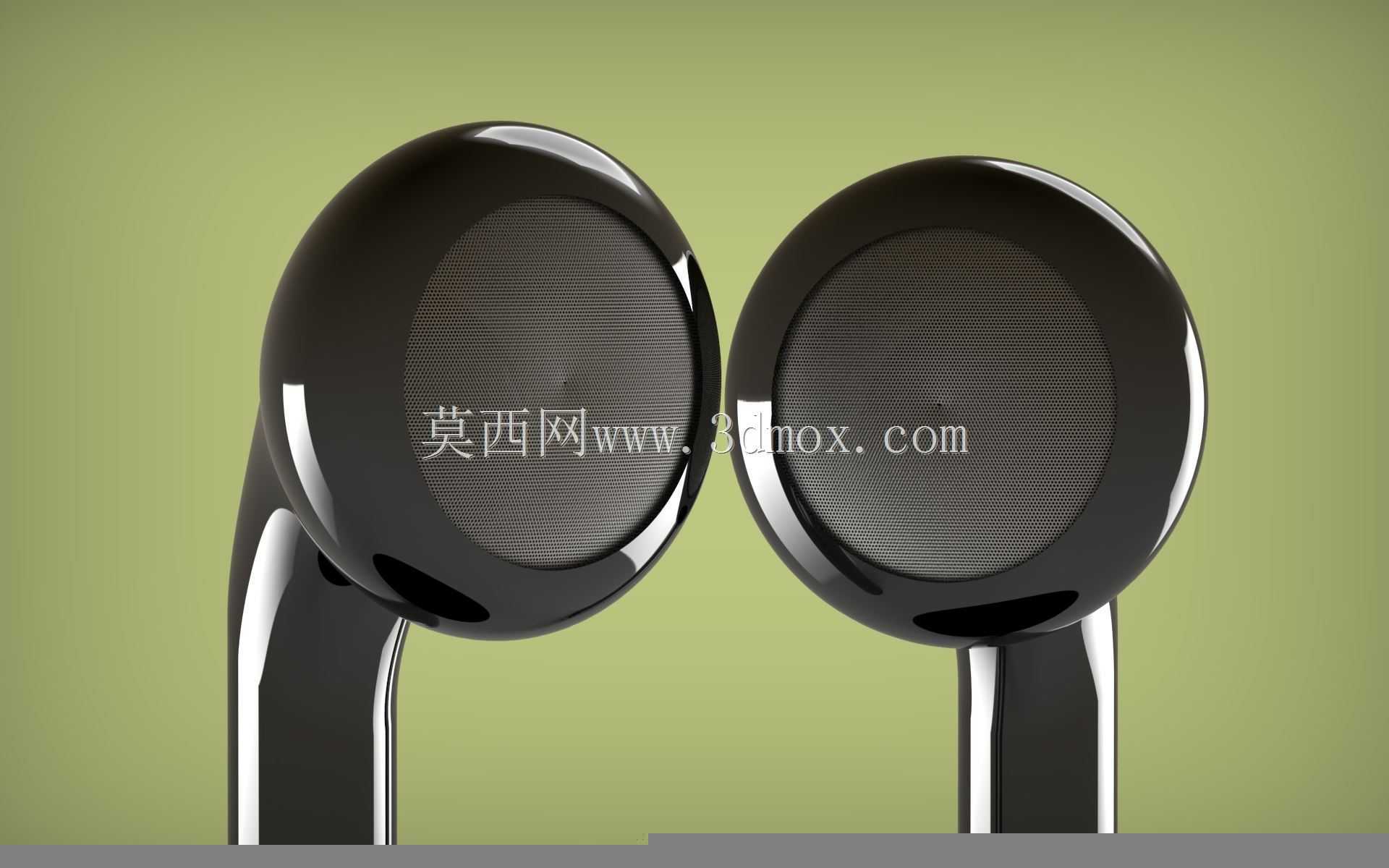

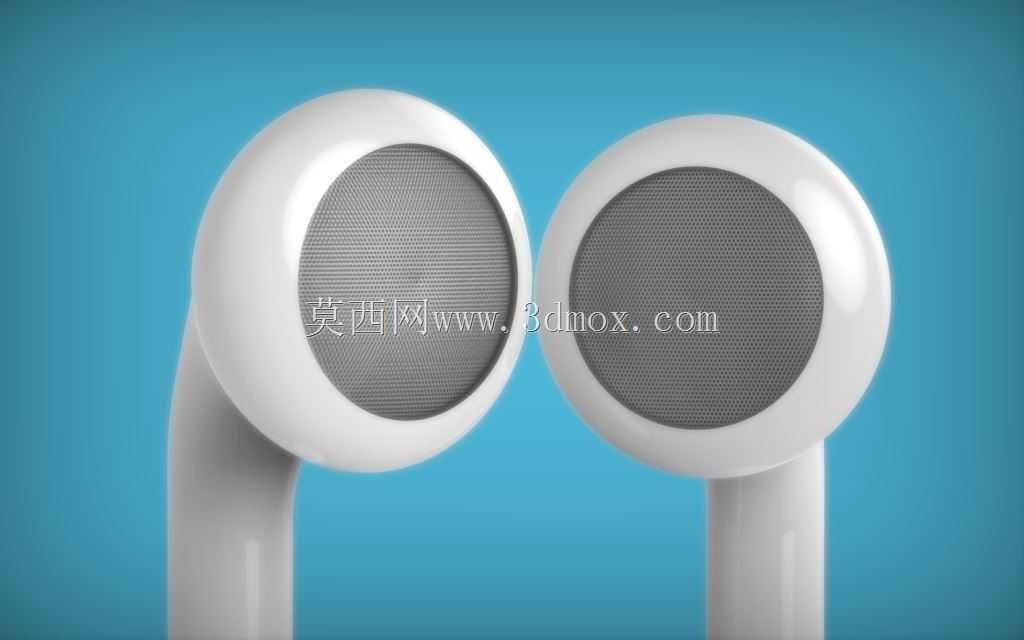

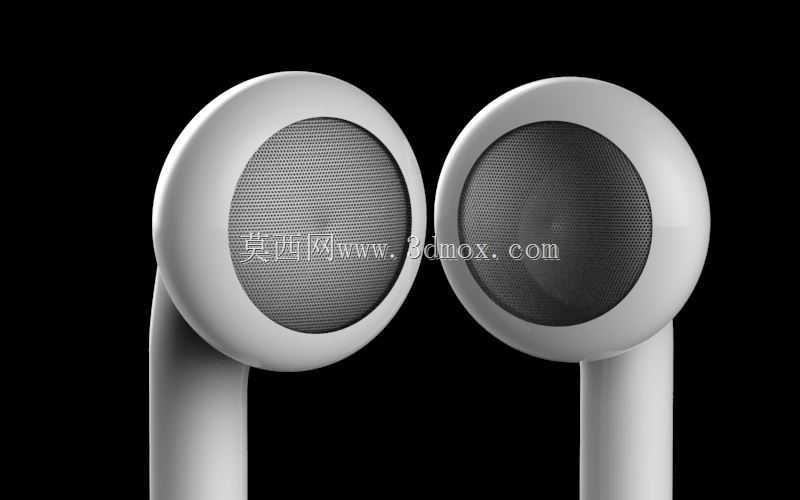

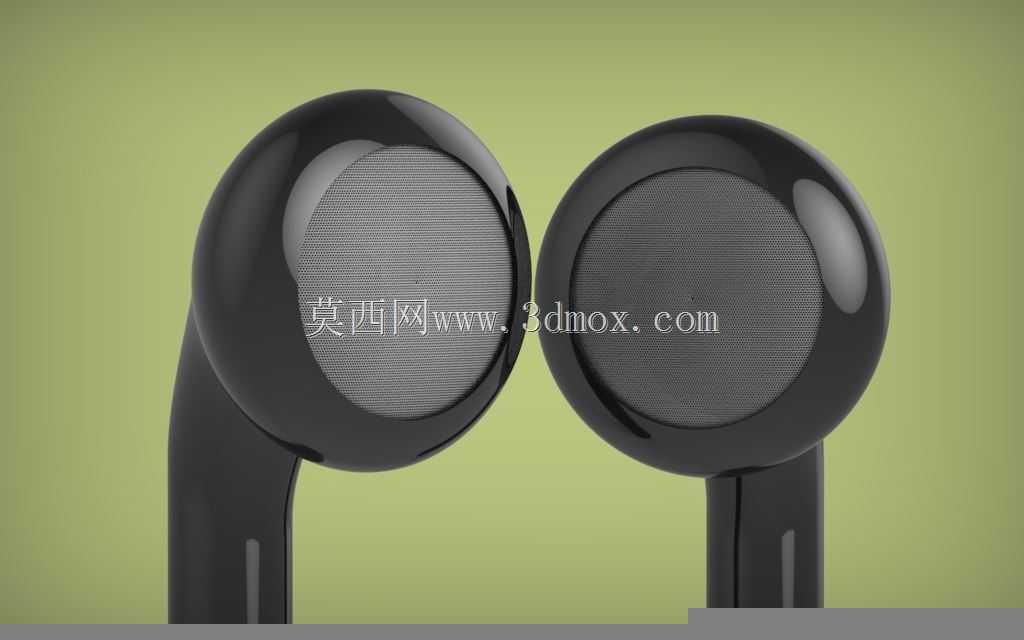

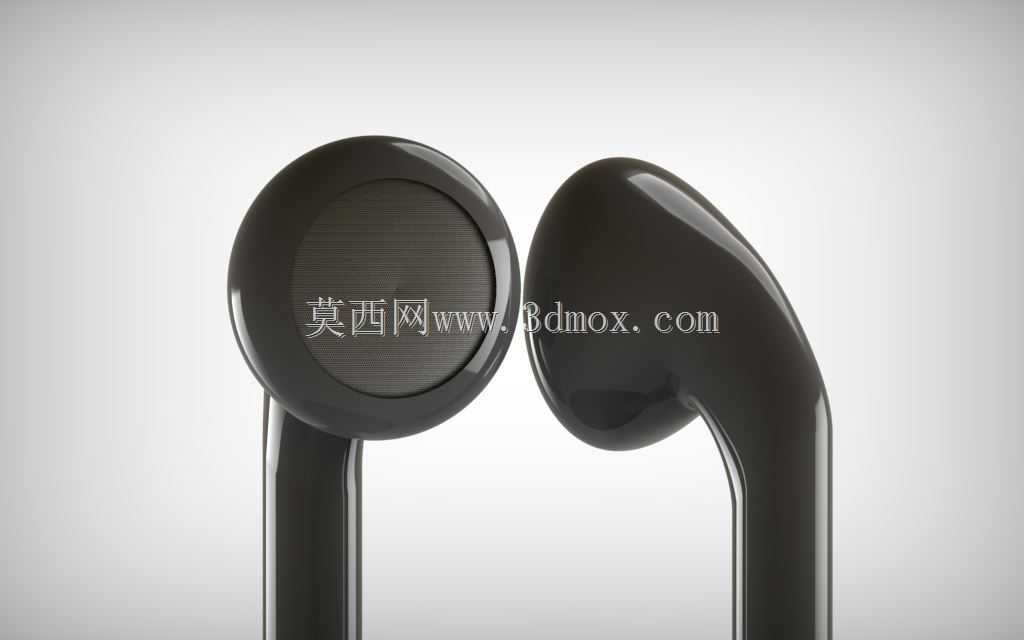

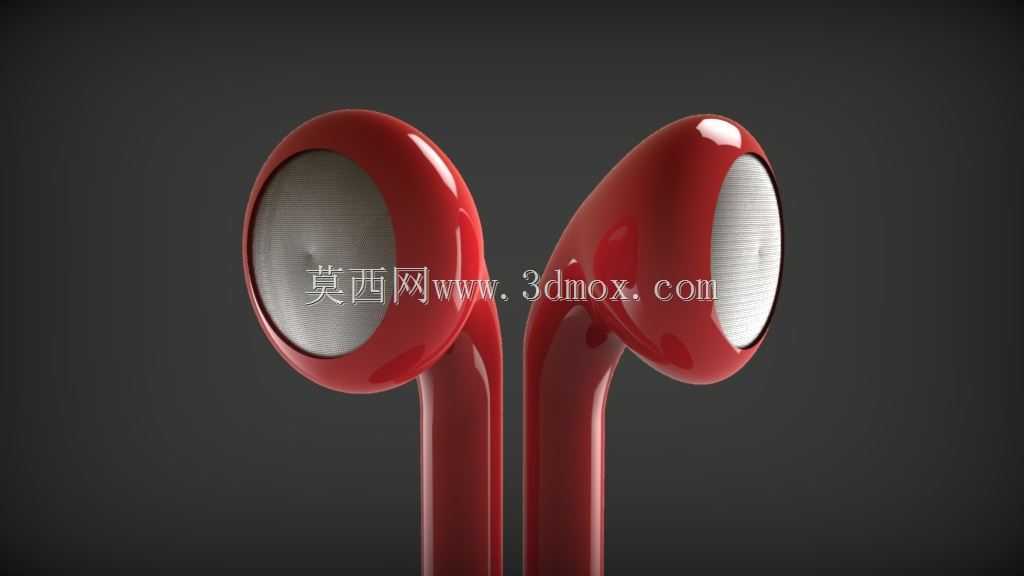

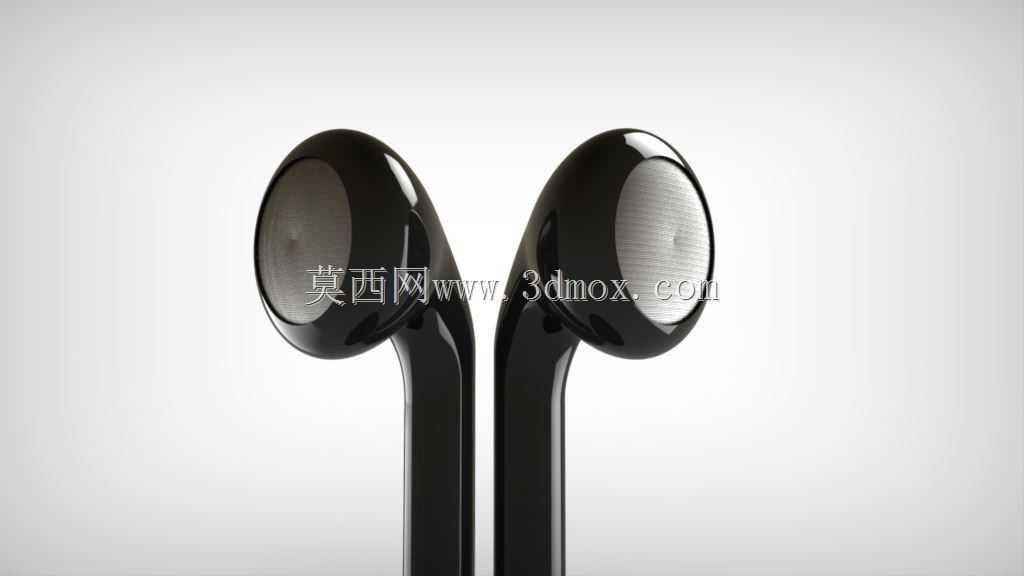

入耳式佩戴音频通讯耳机结构设计

　　日常做消费电子结构建模时，入耳式耳机是很典型的小型精密结构件，这类产品的应用场景覆盖个人移动通讯、桌面办公语音通话、便携音频收听多个领域，实际使用中既要满足长时间佩戴的贴合度要求，也要兼顾声学输出的结构合理性，还要考虑日常使用的结构耐用性。从结构设计思路来看，首先要匹配人耳耳道的生理轮廓，入耳部分的弧度不能有突兀的棱角，否则长时间佩戴会产生明显的压迫感，建模时需要先参考通用人耳耳道的平均轮廓数据，确定入耳段的倾斜角度与直径梯度，一般入耳端的直径会从出声孔位置向尾端逐步过渡，避免整体尺寸一致造成的佩戴胀痛。出声孔位置的结构需要预留出声网的安装位，台阶深度要匹配常规防尘网的厚度，同时要保证出声通道的内壁光滑无台阶突变，

　　减少声波传递过程中的异常折射，避免出现音质发闷的问题。耳机外壳的分模线要设置在佩戴时不与耳郭接触的侧面位置，防止合模缝的凸起摩擦皮肤，影响佩戴舒适度。尾端的出线位置要做圆弧过渡的防弯折结构，内置的线卡要能牢牢固定线材，避免日常拉扯线材时内部焊点受力脱落，这个位置的圆角半径一般不能小于线材直径的1.5倍，才能保证线材弯折时不会出现应力集中导致的线皮破裂。从安装边界来看，耳机内部需要容纳微型发声单元、走线槽、少量调音阻尼材料，建模时要提前核算各部件的装配间隙，发声单元与外壳内壁的配合要留0.1mm左右的涂胶位，保证装配后密封严实，不会出现漏音问题。外壳的壁厚要均匀，一般控制在0.8-1.2mm之间，避免注塑成型时出现缩水、翘曲的缺陷，

　　表面过渡要做连续的G2曲率连接，没有生硬的折角，既方便后续表面处理工序的加工，也能提升握持与佩戴的触感。针对日常使用中可能出现的摔落场景，耳机外壳的边角位置要做小圆弧缓冲，减少跌落时的应力集中，避免外壳开裂。另外，耳机与耳郭接触的外轮廓要做贴合耳甲腔形状的曲面设计，佩戴时能分散耳机自身重量带来的压力，不会因为单点受力造成佩戴不适。建模过程中要反复核对各部件的装配顺序，先装入发声单元，焊接好线材之后再扣合前后壳，预留的涂胶槽宽度要均匀，保证打胶时胶量可控，不会出现溢胶影响外观的问题。调音孔的位置要设置在不被耳郭遮挡的区域，孔的直径与数量要匹配发声单元的声学参数，保证低频响应符合设计预期，同时调音孔内侧也要预留防尘网的安装位置，

　　防止外界灰尘进入腔体内部附着在振膜上，影响发声效果。这类小型穿戴类通讯配件的结构设计，往往细节决定实际使用体验，每一处曲面的弧度、每一个装配间隙的预留、每一个防呆结构的设置，都要结合实际使用场景反复调整，不能只追求外观的流畅而忽略结构的实用性，也不能只考虑装配方便而牺牲佩戴的舒适度，需要在外观、结构强度、佩戴体验、声学性能几个维度找到平衡点，最终的三维模型才能直接对接后续的模具开模与样品试制环节，减少后续改模的成本。
