带内金属涂层便携方形饮水瓶结构设计

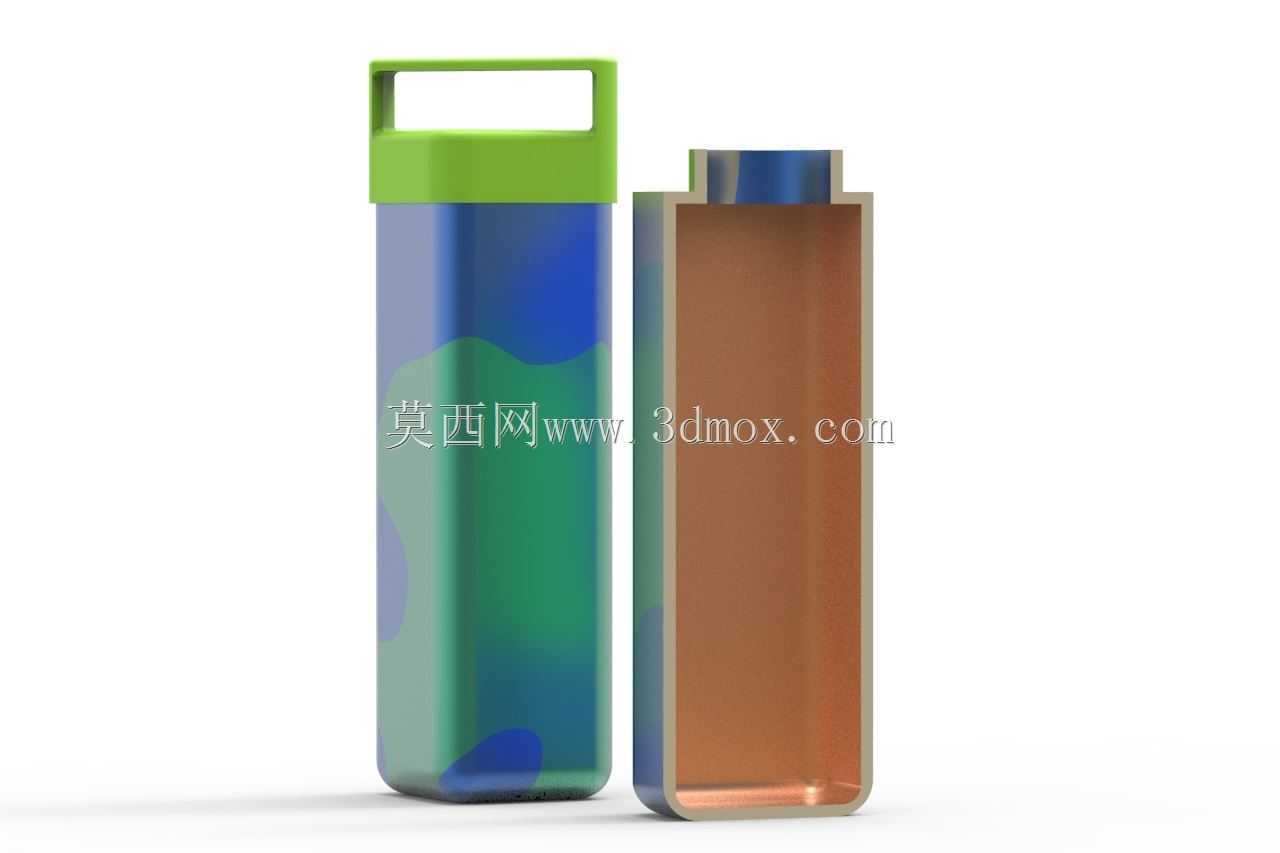

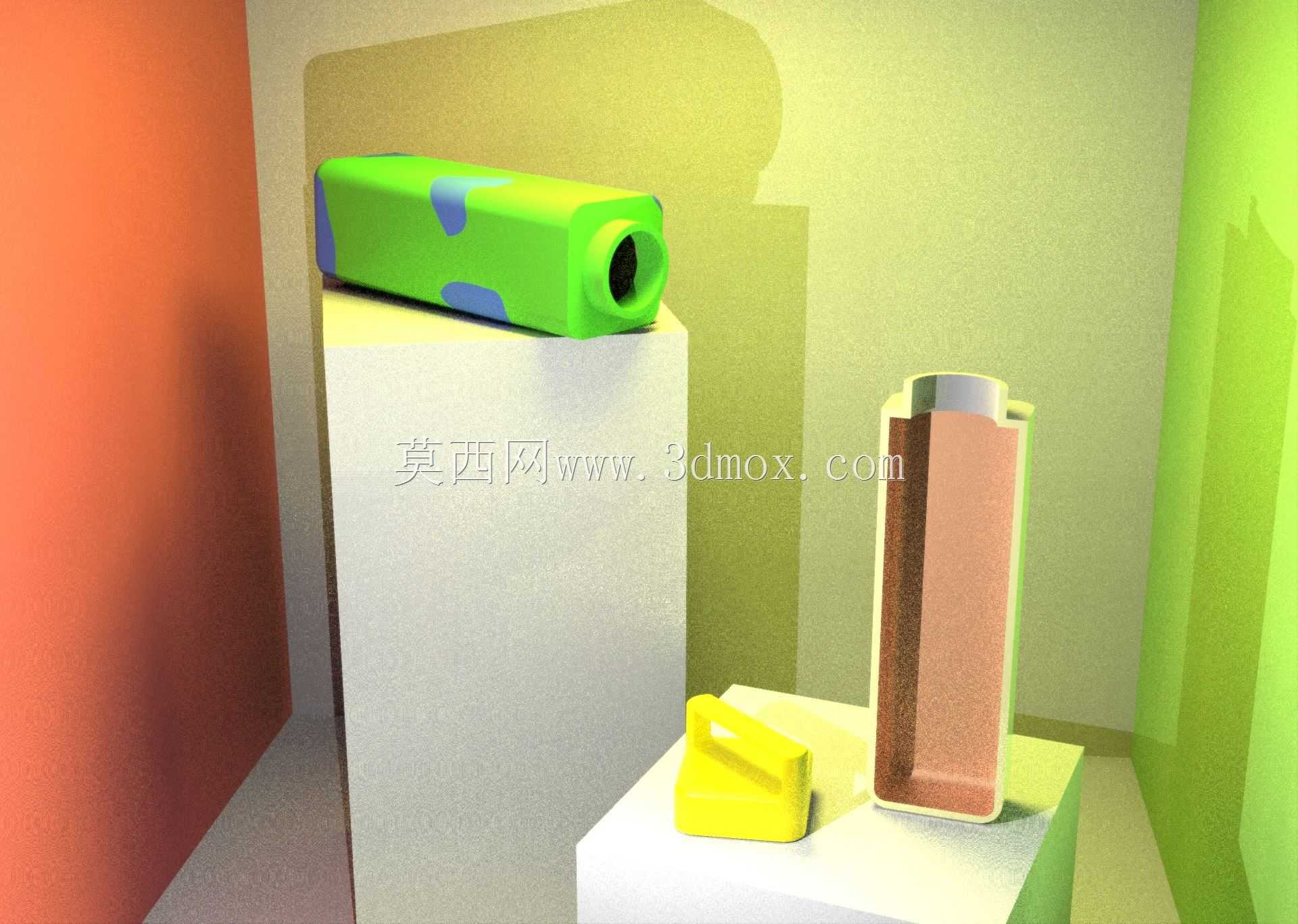

　　这款带内金属涂层的方形饮水容器，最初的设计切入点是户外短途出行、办公桌面场景下的饮水需求，区别于常规圆柱形水瓶，方形截面的瓶身能够更好地贴合背包侧袋、桌面边角的空间，减少圆形瓶身易滚动、空间利用率低的问题。从结构层面看，瓶身采用分段式设计，外层为彩色包覆结构，内层设置金属涂层，该涂层的核心作用是阻隔液体与外层基材的直接接触，避免普通塑料容器长期盛装饮品出现的材质析出、异味残留问题，同时金属涂层的致密结构能够降低温度传导速率，盛装常温饮品时可减少外界温度对液体的影响，短时间盛装低温饮品时也能减少瓶身外壁凝露的产生。

　　瓶身顶部设置一体化提手结构，提手与瓶盖采用同材质一体成型设计，提手的内孔尺寸经过适配，可容纳成年人单根手指穿入提取，也可配合登山扣挂载在背包外侧，提手的边缘做了圆弧过渡处理，避免长时间提拉时硌手的问题。瓶盖与瓶身采用卡扣式密封结构，区别于常规螺纹旋盖，卡扣结构可实现单手快速开合，瓶盖内侧设置环形密封胶圈，胶圈的压缩量经过反复校核，在扣合状态下可实现倒置不漏水，满足户外携带时的密封要求。

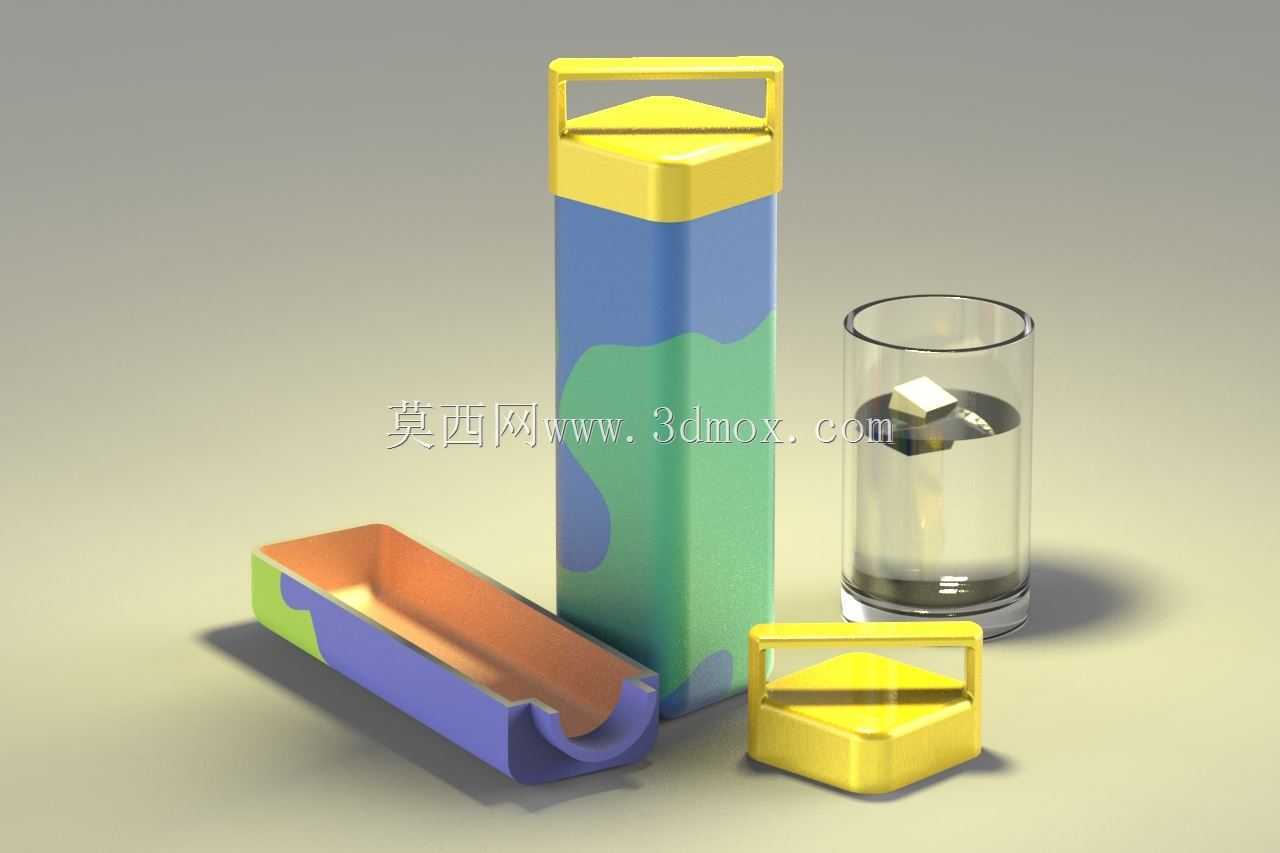

　　配套设计的方形接水杯，可直接作为饮水杯使用，也可在需要分倒饮品时作为容器使用，接水杯的外径尺寸略小于瓶身底部的内嵌槽，闲置时可直接嵌套在瓶身底部，减少整体收纳体积，接水杯的内壁同样做了光滑处理，边缘做卷边设计，饮水时贴合唇部不会产生尖锐触感。从安装边界与尺寸适配来看，瓶身整体高度控制在220mm左右，方形截面的边长为65mm，这个尺寸刚好适配绝大多数常规背包侧袋的尺寸，也可放入汽车门板的储物槽内，不会出现尺寸过大无法放入的问题。

　　在结构设计过程中，重点校核了瓶身的壁厚均匀性，外层包覆结构的壁厚控制在2mm，内层金属涂层的厚度控制在0.2mm，既保证了整体结构的抗摔强度，从1.2米高度自由跌落至水泥地面时不会出现开裂、涂层脱落的问题，又不会因为壁厚过大导致整体重量过重，空瓶状态下整体重量控制在180g左右，长时间携带不会产生明显的负重感。瓶身底部设置了四个微小的凸起脚垫，放置在光滑桌面时可增加摩擦力，减少滑动的概率，同时脚垫将瓶身底部与桌面抬升0.5mm的间隙，若桌面有少量积水也不会直接浸泡瓶身底部，延长外层包覆结构的使用寿命。

　　考虑到日常使用中的清洁需求，瓶身的内壁金属涂层做了镜面抛光处理，表面粗糙度Ra值控制在0.8以下，饮品残留不易附着在涂层表面，冲洗时可快速清洁干净，不会出现茶渍、咖啡渍长期残留难以清理的问题。瓶盖的卡扣结构设置了两个对称的卡扣点，扣合时的反馈力度经过调校，既不会因为卡扣过紧导致开合费力，也不会因为卡扣过松导致意外松脱漏液，卡扣的使用寿命经过反复测试，可承受超过5000次的开合操作仍能保持足够的扣合力。

　　从实际使用场景延伸来看，这款容器除了盛装常温饮用水，也可短时间盛装酸性饮品、碳酸饮品，内金属涂层的化学稳定性能够抵御这类饮品的轻微腐蚀，不会出现普通塑料瓶盛装碳酸饮品后瓶身鼓胀、材质变脆的问题。整体结构没有多余的零散配件，所有部件均可通过简单拆分进行深度清洁，不存在清洁死角，避免长期使用后内部滋生细菌的问题。瓶身的外层包覆采用多色拼接设计，在保证结构强度的同时也兼顾了外观辨识度，不同的色彩分区也可帮助用户快速区分自己的容器，避免多人使用时出现混淆。
