工业传动用标准外链节三维结构设计

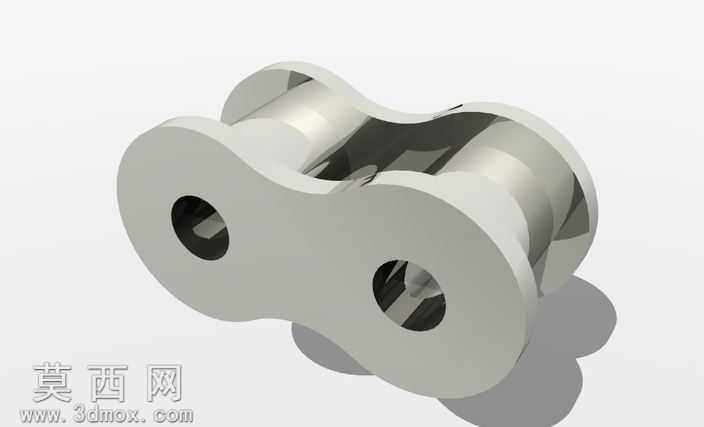

本模型为工业传动链条的标准外链节结构，建模过程严格遵循ANSI链条标准尺寸规范，首先通过草图绘制链节板的对称外轮廓，精准定位销轴安装孔的中心距与孔径参数，保证链节啮合时的配合精度。建模阶段采用参数化设计逻辑，将链节板厚度、销轴直径、链节高度等核心尺寸设置为可调整参数，方便后续适配不同规格的链条选型需求。模型的两个外链板采用对称结构设计，通过拉伸凸台生成基础实体后，对板件边缘进行圆角过渡处理，既还原了实际冲压链板的工艺特征，也避免应力集中问题，同时对销轴安装孔进行同轴度约束，保证两个链板的孔位完全对齐，符合实际装配要求。销轴部分与外链板采用过盈配合的结构设计，建模时还原了销轴两端与链板的压装贴合面，中间预留出与内链节套筒配合的轴段，精准还原外链节与内链节铰接的运动空间。材质设置上，外链板与销轴均采用合金钢材质，渲染时赋予金属哑光质感，添加细微的表面磨砂纹理还原热处理后的金属表面状态，场景采用柔和的漫反射光源，通过光影效果突出链节的轮廓结构与曲面过渡，背景选用低饱和度的暗紫红色，让金属部件的结构层次更加清晰。结构设计上充分考虑链条传动的受力特性，链板的腰部采用圆弧过渡的流线型设计，在保证抗拉强度的前提下减轻零件重量，销轴的长度严格匹配链板厚度与内链节间隙，避免装配后出现轴向窜动问题。整个模型的结构完全符合工业链条的实际生产工艺，可用于传动机构的运动仿真、装配干涉检查，也可作为机械设计教学中链传动结构的演示案例，帮助理解链条外链节的连接原理与尺寸配合关系。
