四气门发动机活塞精密结构三维设计

　　这款活塞是高转速小排量四气门内燃机的核心往复运动部件，主要适配小缸径高性能摩托类动力单元，在整机运行中承担着燃烧室密封、燃烧压力传导、热量传递的核心作用，其结构设计直接决定了发动机的压缩比、燃烧效率、高转运行稳定性以及整机动力输出上限。

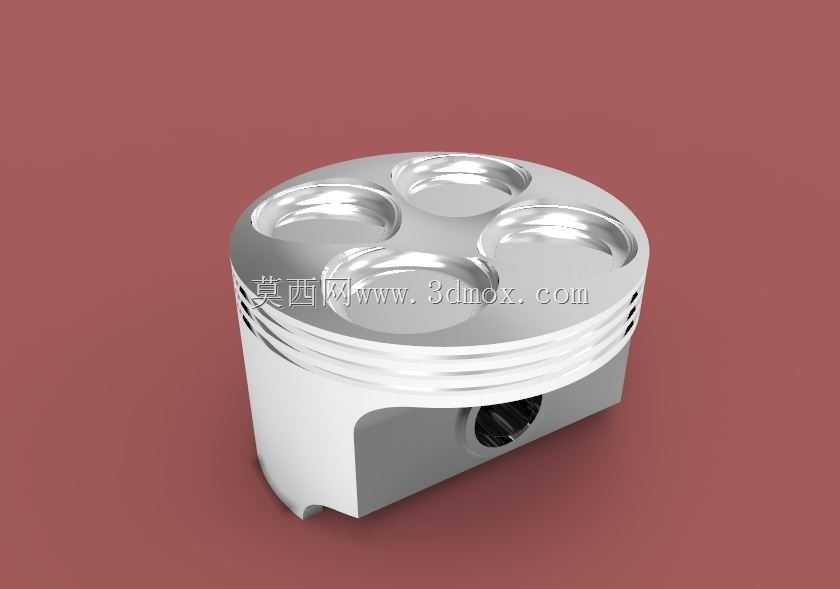

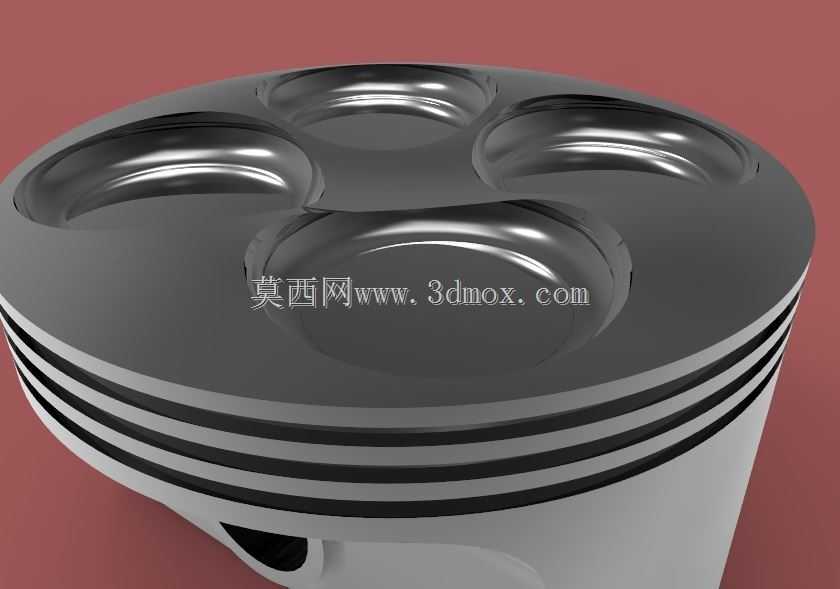

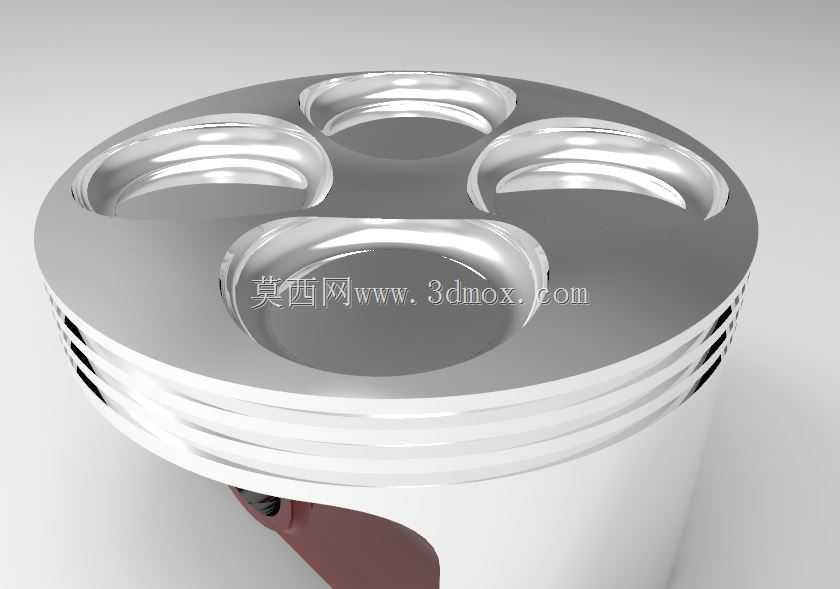

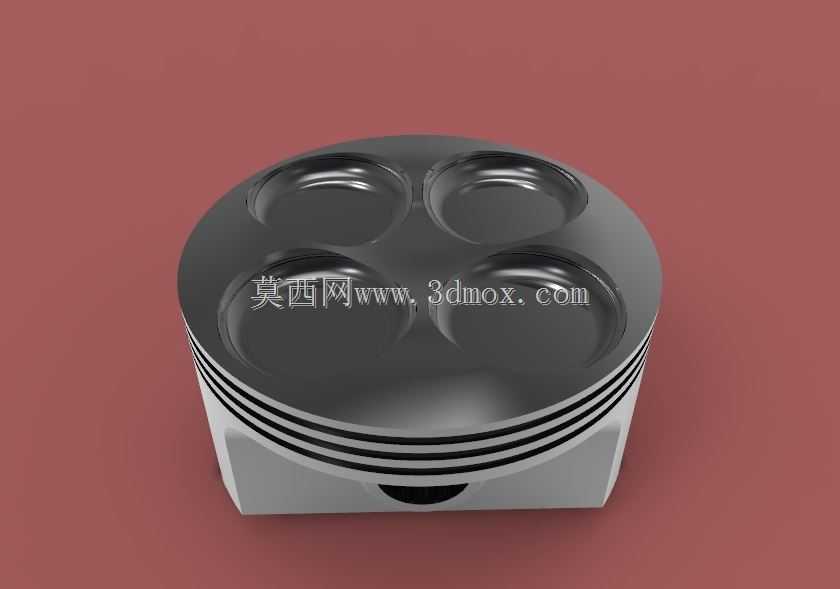

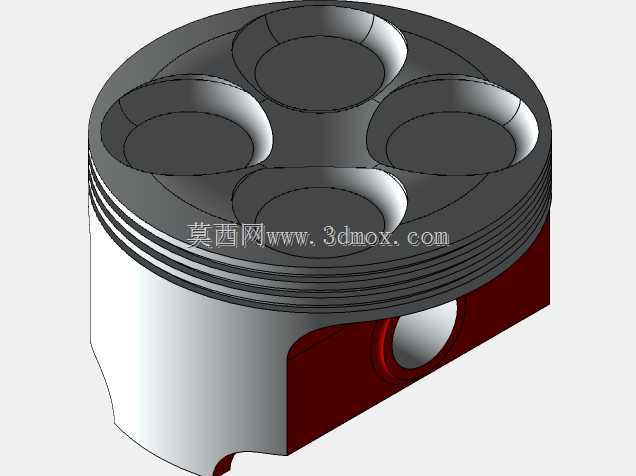

　　从实际装机场景来看，这类活塞多用于高强化的单缸风冷或油冷动力单元，日常运行中需要承受最高超过10MPa的瞬时燃烧爆发压力，同时活塞顶面直接接触高温燃气，稳态工作时顶面中心区域温度可超过300℃，因此在结构设计阶段需要同时兼顾强度、轻量化、热膨胀控制三个核心维度的平衡。首先看顶面结构，四个凹坑分别对应进气门与排气门的避让空间，采用四气门对应的凹坑布局，是为了在高转速工况下保证进排气门的最大升程空间，避免活塞运行到上止点附近时与气门发生运动干涉，同时凹坑的轮廓也参与构成燃烧室的一部分，通过凹坑的挤流面设计，可以在压缩行程末期在燃烧室内部形成定向的气流紊动，加快火焰传播速度，让混合气燃烧更充分，降低爆震发生的概率。

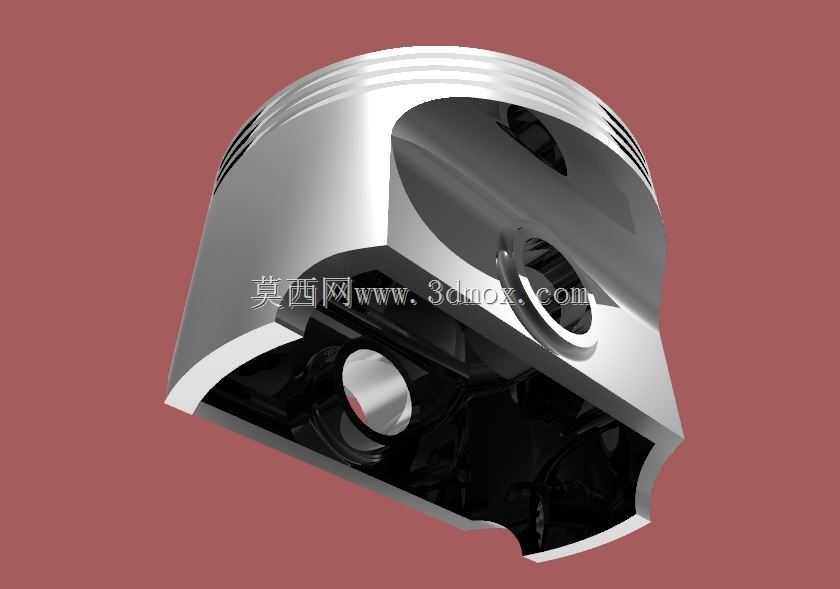

　　活塞头部设置了三道环槽，最上方两道为气环槽，最下方为油环槽，气环的作用是密封燃烧室与曲轴箱之间的间隙，防止高温高压燃气窜入曲轴箱造成机油变质、动力下降，油环则负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧造成积碳。环槽的加工精度直接影响活塞环的密封效果，设计时需要预留合适的侧隙与背隙，既要保证活塞环能够随缸壁形变自由张缩，又要避免间隙过大造成泵油效应加剧机油消耗。活塞销座部分采用了偏置设计，销孔中心相对于活塞中心向做功行程侧偏置一定距离，这样的设计可以让活塞在越过上止点换向时，平稳地完成从气缸一侧承压面到另一侧的过渡，降低活塞换向时对气缸壁的敲击噪声，同时减少裙部的偏磨量。销孔内部设置了卡簧槽，用于安装活塞销卡环，限制活塞销的轴向窜动，避免销子窜出刮伤气缸壁。

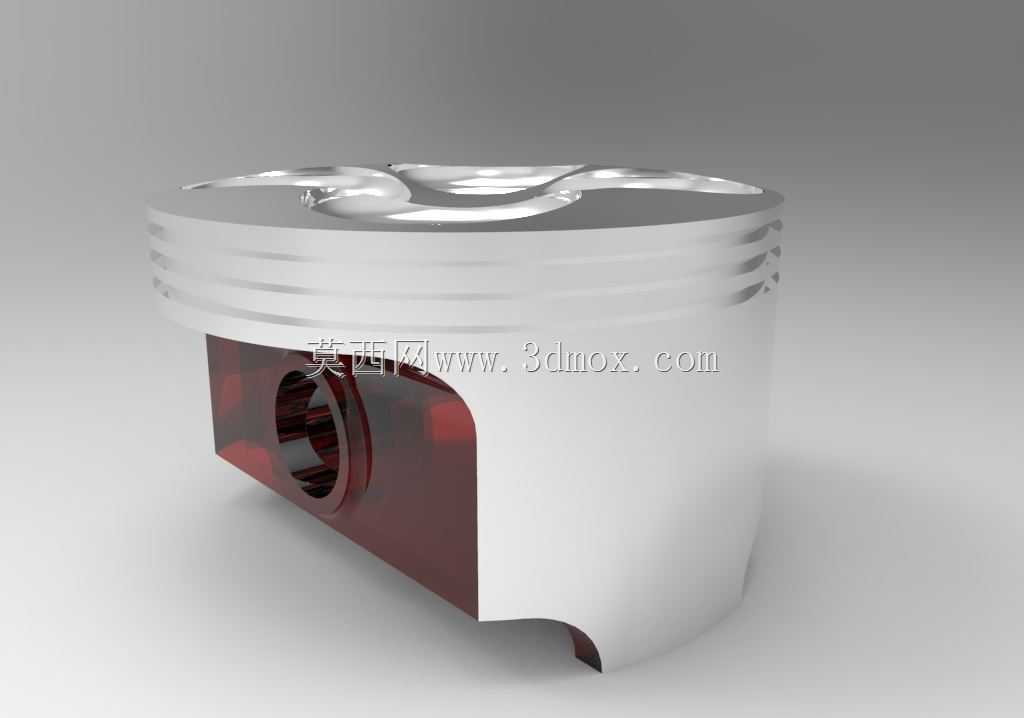

　　活塞裙部是活塞在气缸内的导向部分，设计时采用了中凸变椭圆的型线，常温状态下裙部截面为椭圆形，长轴垂直于活塞销孔轴线方向，短轴沿活塞销孔方向，这是因为活塞工作时受热膨胀，同时在燃烧压力和侧压力作用下，销座方向的变形量会大于垂直销座方向，预变形的椭圆设计可以让活塞在工作温度下裙部截面趋近正圆，保证与气缸壁的均匀贴合，避免局部卡滞或磨损加剧。裙部表面通常会做石墨涂层或者二硫化钼涂层处理，降低冷启动阶段的摩擦阻力，减少磨合期的磨损量。

　　从安装边界来看，这类活塞的缸径适配范围通常在50-70mm区间，活塞总高需要匹配对应机型的连杆长度、曲轴行程以及压缩比要求，活塞销的直径需要与连杆小头衬套内径匹配，安装时需要注意活塞顶部的气门凹坑对应进排气门的位置，不能装反，否则会直接造成气门撞击活塞的严重故障。活塞环的安装也有明确的开口方向要求，三道环的开口需要相互错开120度，同时避开活塞销座方向和主承压面方向，减少燃气泄漏的通道。

　　在建模过程中，需要重点关注各部分的圆角过渡，尤其是环槽根部、销座与裙部连接位置的圆角，这些位置是应力集中的高发区域，过小的圆角会在交变载荷作用下产生疲劳裂纹，最终导致活塞开裂失效。同时需要做运动干涉检查，模拟活塞从下止点到上止点的全行程运动，核对气门最大升程时与活塞顶面的最小间隙，保证在极限工况下仍有足够的安全余量，避免运动干涉。热变形分析也是这类活塞设计中必不可少的环节，需要根据不同区域的工作温度，计算各部分的热膨胀量，反向修正常温下的加工尺寸，保证工作状态下的配合间隙处于合理范围。
