适配雅马哈Vmax摩托的钢坯离合器篮结构

　　在大排量巡航摩托的动力传动链路里，离合器篮是承接曲轴动力输出、衔接离合片组实现动力通断的核心承载构件，这款适配雅马哈Vmax车型的钢坯离合器篮，针对原厂铸铝构件在高扭矩输出下容易出现的齿圈崩裂、安装孔位形变、离合片卡槽磨损过快等实际工况问题做了结构优化，从材料选型到结构细节都围绕大扭矩动力传递的可靠性展开设计。

　　从实际装车应用场景来看，大排量V型双缸机型起步、急加速时曲轴输出的瞬时扭矩峰值较高，原厂铸铝材质的离合器篮在长期高负荷冲击下，外齿圈与启动从动齿轮啮合的部位容易出现打齿、掉块的问题，同时离合片卡槽在频繁的离合结合、分离动作中，会因为摩擦片的径向挤压出现卡槽侧壁磨损，导致离合片回位不畅、离合结合手感发涩甚至动力打滑。这款钢坯材质的离合器篮整体采用高强度钢坯一体加工成型，材料的抗冲击韧性、结构强度相比铸铝材质有量级提升，能够承受大扭矩输出下的瞬时冲击载荷，避免齿圈崩损、卡槽变形这类高频故障。

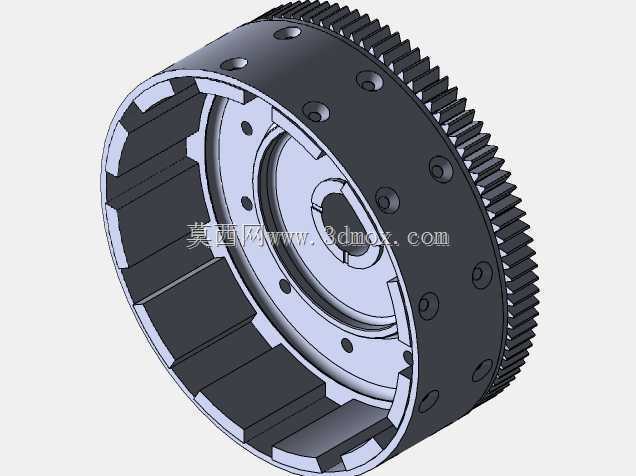

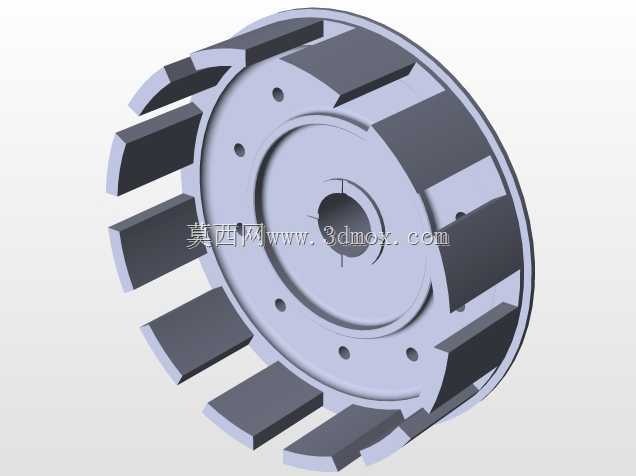

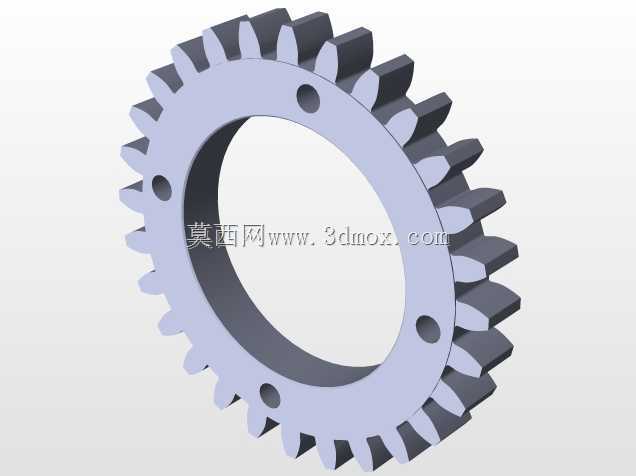

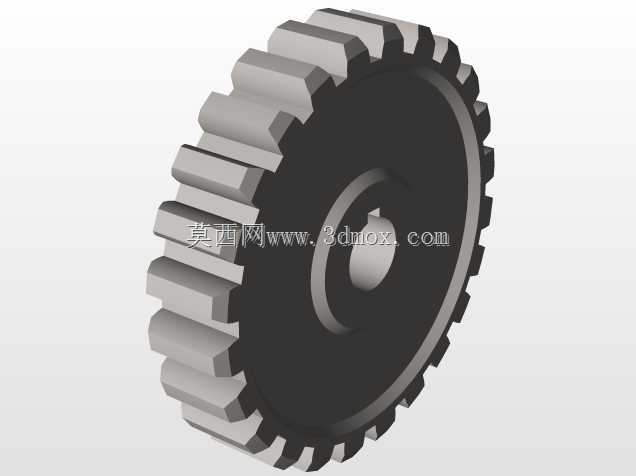

　　结构设计层面，外圆周的传动齿采用渐开线齿形加工，齿形参数与原厂启动从动齿圈完全匹配，啮合侧隙控制在合理区间，既保证啮合传动的平稳性，也避免侧隙过大带来的啮合冲击噪音；齿根部位做了圆弧过渡处理，减少应力集中，避免长期交变载荷下齿根出现疲劳裂纹。离合器篮内腔的离合片卡槽采用等分布置，卡槽侧壁的平面度、平行度公差控制在0.02mm以内，保证主动离合片能够在卡槽内顺畅滑动，不会出现卡滞问题，同时卡槽边缘做了微小倒角处理，避免拆装离合片时刮伤摩擦片的基片镀层，减少摩擦片异常磨损的概率。

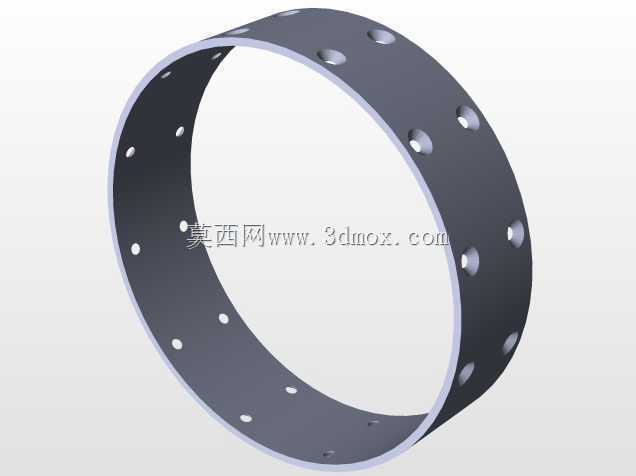

　　安装边界尺寸完全遵循原厂安装位的参数设计，中心的轴承安装孔位公差采用基孔制配合，与原厂定位轴承的配合精度符合IT7级公差要求，保证装车后离合器篮的径向跳动量控制在允许范围内，避免高速旋转时出现动平衡超标带来的整车震动问题。端面上的固定孔采用等圆周分布设计，孔位的位置度公差严格匹配原厂离合器总成的安装基准，不需要额外做改装加工就可以直接替换原厂构件装车，降低改装的加工成本与安装难度；每个固定孔的孔口都做了沉头处理，保证固定螺栓安装后螺栓头不会突出端面，避免与周边的离合压盘、壳体部件发生运动干涉。

　　从实际使用的功能特性来看，钢坯材质的离合器篮自身的结构阻尼特性相比铸铝构件更适配大排量机型的动力输出特性，在离合结合的瞬间能够缓冲一部分曲轴传来的冲击载荷，让离合结合的手感更线性，不会出现原厂铸铝构件那种结合瞬间的生硬闯动感；同时钢质构件的热稳定性更好，在长时间半联动、高负荷行驶导致离合器总成温度升高的工况下，不会因为热胀冷缩出现尺寸形变，保证离合间隙的稳定性，减少高温下离合打滑、分离不彻底的问题。

　　设计过程中也充分考虑了动平衡性能，整体结构在三维建模阶段就做了质量分布优化，端面上的减重孔采用对称等分布置，在保证结构强度的前提下尽可能降低构件自身的转动惯量，减少曲轴动力输出的转动惯量损耗，提升油门响应的速度；建模阶段就完成了虚拟动平衡校核，保证成品在高速旋转时的不平衡量控制在允许范围内，不需要额外做动平衡校正就可以满足装车使用要求。内腔的底部定位止口尺寸与原厂离合片组的定位基准完全匹配，保证离合片组安装后与曲轴、输入轴的同轴度，避免离合片偏磨导致的离合寿命缩短、动力传递损耗增大的问题。
