铃木GSXR1000摩托后摇臂加长结构件

　　在直线拉力赛的摩托车改装场景中，原厂后摇臂的长度往往无法满足大马力输出下的牵引力控制需求，尤其是公升级运动摩托在起步全油门工况下，重心过度前移容易引发前轮抬起过度、后轮抓地力不足打滑的问题，加长后摇臂是这类赛事改装中非常成熟的优化方案，这款结构件就是针对铃木GSXR1000车型开发的后摇臂扩展加长组件。

　　从实际使用场景来看，这类加长件主要适配场地直线加速类的摩托赛事改装，日常街道骑行场景很少会用到这类部件，因为加长后摇臂会一定程度上缩小车辆的转弯倾角，降低弯道通过性，但在直线赛道上，更长的后摇臂可以拉长整车轴距，优化起步时的轴荷分配，让后轮能够获得更稳定的下压力，减少大扭矩输出下的翘头幅度，让动力能够更高效地传递到赛道地面，提升直线加速过程的稳定性。

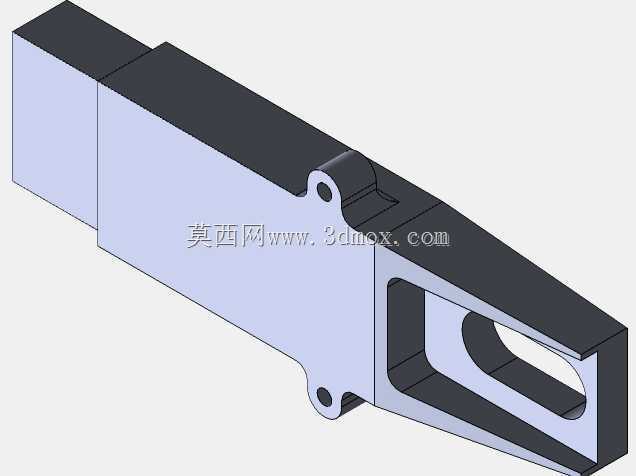

　　从功能特性上看，这款加长件采用了分段式的实体安装结构，主体部分为等截面的连接基座，前端预留了与原厂后摇臂末端对接的安装孔位，两个同轴的圆形安装孔位严格匹配原厂后摇臂的固定螺栓间距，不需要对原厂摇臂进行额外的打孔、焊接改造，直接通过螺栓紧固即可完成对接，能够保证安装后的连接强度，避免改装后出现连接松动、应力集中的问题。部件的末端保留了原厂后摇臂的后轮轴安装位结构，同时做了镂空减重设计，在保证结构刚性的前提下尽可能降低部件自身重量，避免加长后带来的簧下质量过度增加，影响后轮的循迹表现。

　　从设计思路层面，开发这类改装件首先需要完成原厂后摇臂安装接口的逆向测绘，精准获取原厂对接面的轮廓尺寸、安装孔的中心距、孔位公差、螺栓规格等基础参数，保证改装件能够实现无损安装。其次需要结合赛事中常用的加长尺寸范围，确定加长段的长度，过长的摇臂会导致整车转向过于迟钝，过短则无法达到优化轴荷的效果，这款加长件的长度设定是在多轮场地测试基础上确定的，兼顾了直线稳定性和基础的转向灵活性。结构设计上，主体连接段采用矩形截面的实体结构，能够承受大马力摩托起步时的巨大拉伸载荷和侧向冲击力，避免急加速或者起步抬头落地时出现部件变形、断裂的风险；末端的镂空结构不是单纯为了造型，而是通过有限元应力分析后，去除非受力区域的材料，在不降低整体刚性的前提下实现减重，同时镂空结构也能减少赛事行驶过程中的风阻，虽然这部分风阻占比不高，但在极致追求加速成绩的赛事中，每一点优化都有实际意义。

　　关于安装边界的尺寸要求，这款加长件的安装基座宽度与原厂后摇臂的末端宽度完全一致，安装后不会突出摇臂侧面，避免与后链轮、刹车卡钳、链条等周边部件发生运动干涉；安装孔的同轴度公差控制在0.02mm以内，保证螺栓安装时不会出现别劲的情况，连接后受力均匀。部件的上下轮廓与原厂后摇臂的延伸线条保持齐平，不会改变后摇臂上下方的空间布局，原厂的后挡泥板、链条护板、后刹车管路等部件都可以沿用原安装位，不需要额外调整位置。需要注意的是，安装这类加长件后，需要对应调整链条的长度，因为轴距拉长后原厂链条的长度无法满足张紧需求，同时需要重新调整后减震的预载和阻尼设定，匹配加长后的摇臂杠杆比变化，保证后悬挂的工作行程处于合理区间。另外，部件的安装结合面需要做平整化处理，与原厂摇臂对接时不能存在缝隙，避免螺栓紧固后出现局部应力集中，长期使用下出现金属疲劳的问题。

　　从结构强度的角度考虑，这类部件在设计时已经针对赛事中的极端工况做了强化，比如起步瞬间后轮输出最大扭矩时的反向冲击力、翘头落地时的纵向冲击、高速行驶时的侧向摆动载荷，都在结构校核的载荷范围内，安装孔位周边做了局部加厚处理，避免螺栓孔处出现应力开裂。部件的整体外形没有多余的突出结构，所有棱角都做了小圆弧过渡，一方面减少应力集中点，另一方面也避免安装维护时尖锐棱角造成的磕碰损伤。
