LS3科尔维特8肋动力转向皮带轮结构

项目分类:通用机械零部件 发布时间:2021-11-27 ID:414355
  • LS3科尔维特8肋动力转向皮带轮结构
  • LS3科尔维特8肋动力转向皮带轮结构
  • LS3科尔维特8肋动力转向皮带轮结构
  • LS3科尔维特8肋动力转向皮带轮结构
  • LS3科尔维特8肋动力转向皮带轮结构

  在乘用车前置后驱性能车型的动力舱布局中,动力转向系统的传动效率直接决定转向手感的轻重与高速行驶时的转向跟随性,这款适配LS3动力单元科尔维特车型的8肋动力转向皮带轮,正是为了匹配大排量V型发动机附件传动系统的负载特性设计的传动部件。不同于普通民用车型的单槽或4槽皮带轮,8肋的多楔带啮合结构可以在相同张紧力下提供更大的接触摩擦面积,避免发动机高转速区间附件传动出现打滑丢转的问题,尤其是在车辆连续过弯、转向助力系统持续高负载工作时,稳定的传动比可以保证转向助力泵输出的油压始终处于设计区间,不会出现转向力度突然变重的安全隐患。

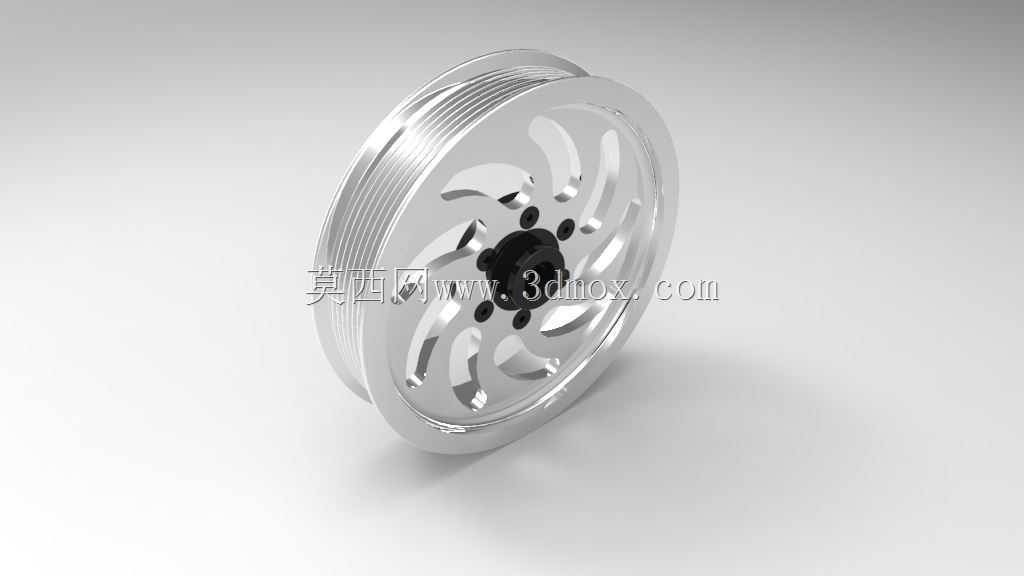

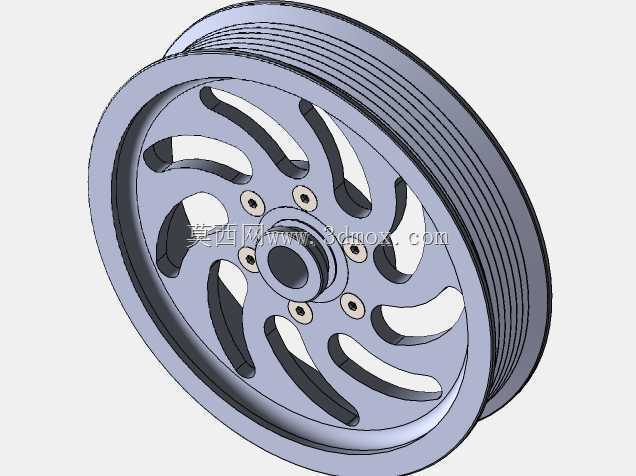

  从实际装车的边界条件来看,这款皮带轮采用铝合金锻坯加工而成,轮体的辐条采用了镂空式的流线型结构,并非单纯为了视觉上的轻量化效果,而是在结构强度校核阶段,通过有限元分析对轮体的应力集中区域做了材料冗余保留,对非受力区域做了材料去除处理,最终在保证轮体径向跳动公差控制在0.05mm以内的前提下,将整体重量控制在同尺寸钢制皮带轮的40%左右,有效降低了附件传动系统的转动惯量,发动机转速攀升时附件轮系的响应速度会更快,也能小幅降低发动机的动力损耗。轮槽的型面严格遵循多楔带的标准截面尺寸加工,槽面的粗糙度控制在Ra1.6以内,既可以保证皮带与轮槽啮合时不会出现过度磨损,也能避免槽面过于光滑导致摩擦系数不足出现打滑。

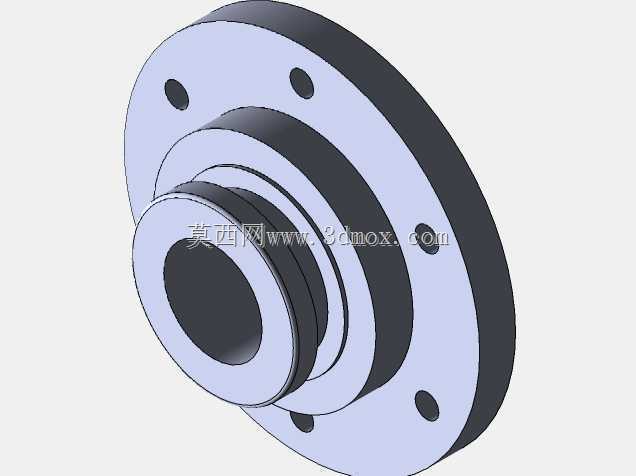

  安装接口部分,轮体中心的定位孔采用了与转向助力泵输入轴过盈配合的公差设计,周围均匀分布的六个安装螺栓孔位置度公差控制在0.02mm以内,装配时可以保证轮体与泵轴的同轴度,避免高速转动时出现轮系摆动导致的皮带偏磨、轴承异常受力损坏的问题。轮体的边缘做了小角度的倒角处理,一方面是去除加工过程中产生的毛刺,避免装配时划伤操作人员或者皮带表面,另一方面也能在皮带安装时起到导向作用,降低现场装配的难度。在实际的售后维修与改装场景中,这款皮带轮的安装尺寸完全兼容原厂LS3发动机附件轮系的布局,不需要额外调整张紧轮的位置或者更换更长的传动皮带,替换原厂的铸铁皮带轮之后,不仅可以降低轮系的转动惯量,铝合金材质更好的散热性能也能降低长时间高负荷运转时皮带的工作温度,延长传动皮带的使用寿命。

  从设计思路的角度来看,这款皮带轮没有盲目追求极致的轻量化而削减轮缘的厚度,轮缘部分保留了足够的轴向宽度,保证8楔带完全嵌入轮槽之后不会出现轴向窜动的问题,辐条与轮缘、中心轮毂的连接位置都做了圆弧过渡处理,避免应力集中导致轮体在高转速下出现开裂的风险。表面采用了硬质阳极氧化处理,氧化层厚度控制在10微米左右,既可以提升铝合金表面的硬度,抵御日常使用中砂石飞溅造成的表面损伤,也能提升轮槽的耐磨性能,延长部件的整体使用寿命。在发动机附件轮系的匹配设计中,这款皮带轮的直径经过精确计算,保证转向助力泵在发动机怠速工况下的转速足够提供低速挪车时需要的助力力度,在发动机红线转速区间,助力泵的转速也不会超过设计上限,避免泵内油压过高损坏密封件。对于三维建模从业者而言,这类部件的建模过程需要重点关注轮槽的截面轮廓放样、安装孔的位置度约束、辐条曲面的顺滑过渡,同时要结合实际的装配需求预留合理的公差间隙,不能只追求外观的视觉效果而忽略实际工程应用中的安装边界与受力需求。
