聚氨酯发动机下部衬套支座结构设计

　　在动力总成悬置系统的匹配设计中，这类聚氨酯衬套支座承担着非常核心的隔振与定位作用，区别于传统橡胶材质的悬置衬套，聚氨酯材料的邵氏硬度区间更宽，动态蠕变更小，在大载荷工况下的形变量控制表现更稳定，尤其适配大排量机型或者改装场景下的动力总成固定需求，能够在承受发动机输出扭矩带来的横向、纵向冲击时，避免动力总成出现过量位移，同时过滤掉曲轴转动传递到车架的高频振动，提升驾乘过程的NVH表现。

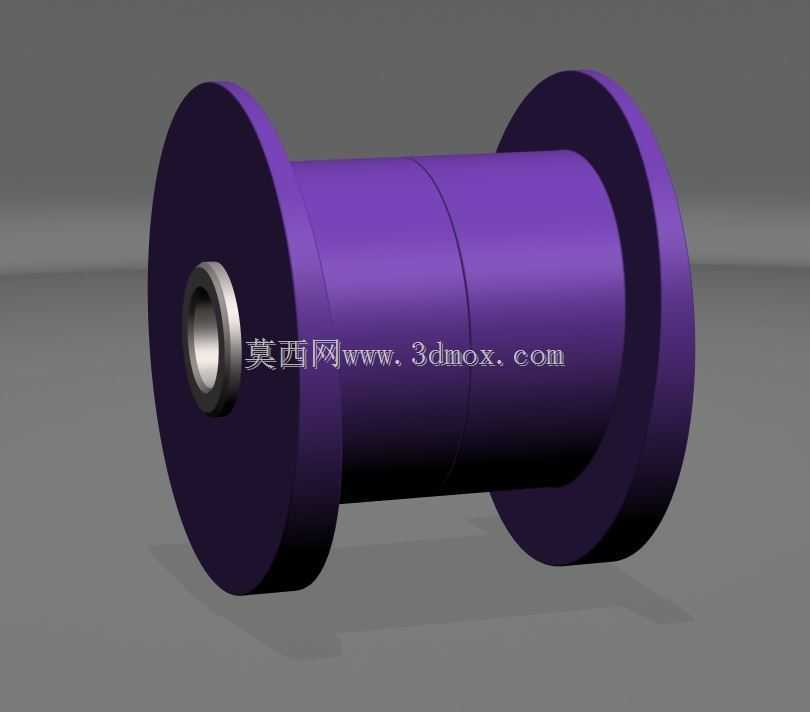

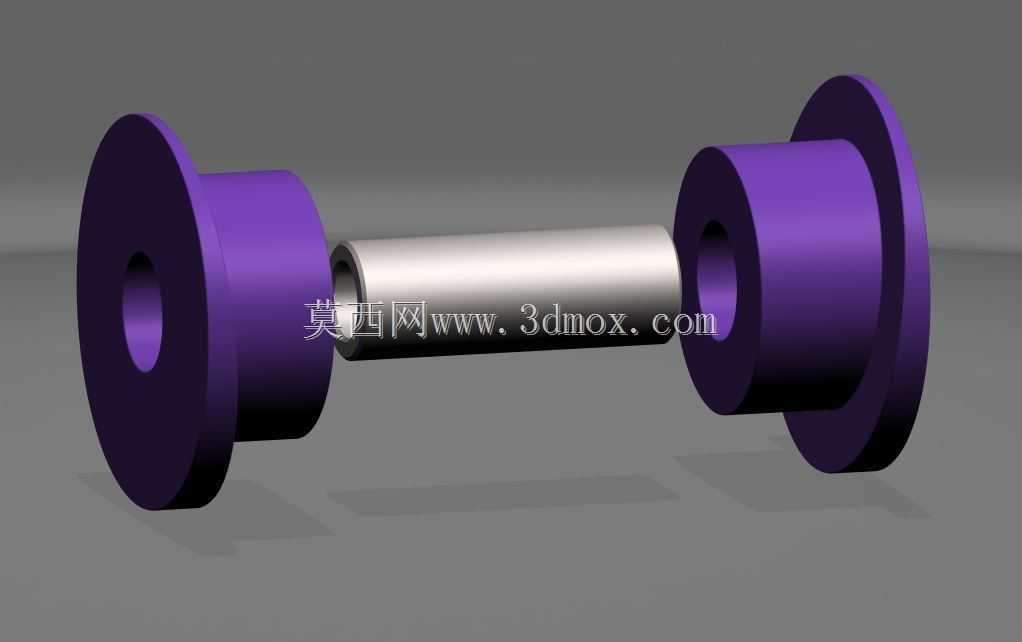

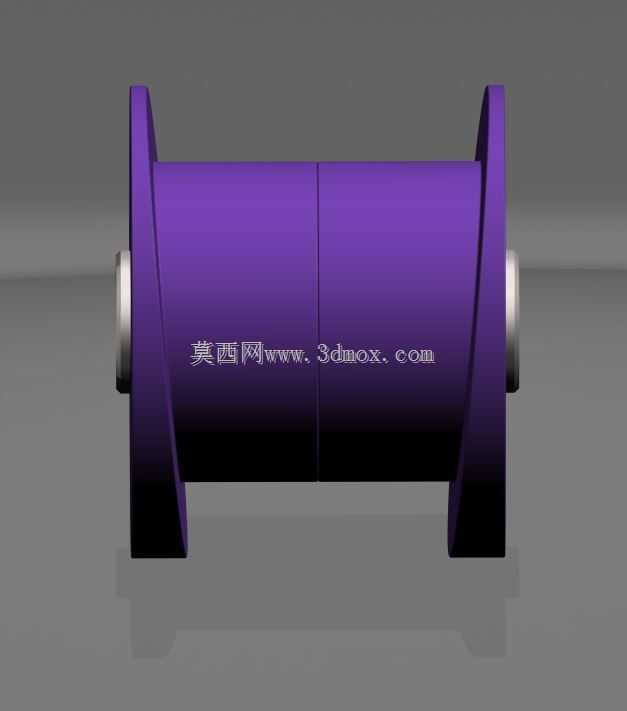

　　从结构形态来看，该部件采用对称式双法兰加中间衬管的组合结构，两侧带安装孔的法兰盘分别对应车架侧安装位与发动机侧支架位，中间的金属衬管作为核心承载骨架，聚氨酯弹性体包覆在金属骨架外侧，既保证了轴向的连接强度，又通过弹性体的剪切变形提供足够的隔振余量。设计过程中需要重点匹配安装边界的尺寸公差：两侧法兰的同轴度需要控制在0.1mm以内，避免安装后出现别劲问题，导致衬套提前出现疲劳损坏；中间衬管的内径需要匹配对应规格的连接螺栓，预留0.2-0.3mm的装配间隙，方便现场安装对位，同时避免间隙过大导致连接松动。

　　实际装车场景中，这类支座安装在发动机下部横拉杆连接位置，除了承受动力总成的垂向载荷外，还要承受车辆急加速、急减速以及过弯时带来的横向拉扯力，因此在结构建模时，需要重点校核法兰盘与聚氨酯结合面的拔模角度，避免应力集中在结合边缘，导致聚氨酯层在反复交变载荷下出现脱粘。聚氨酯层的厚度设计也需要经过匹配计算：厚度过大会导致支座整体刚度过低，动力总成位移量超标，容易干涉周边的管路与线束；厚度过小则刚度过高，隔振效果下降，振动会直接传递到车架，引发驾驶室内的共振异响。

　　建模过程中，金属骨架部分采用回转体特征构建，保证各段圆柱面的同轴度，法兰盘上的安装孔采用圆周阵列方式生成，确保孔位的位置度符合装配要求；聚氨酯弹性体部分与金属骨架的结合面需要设计微小的倒扣结构，提升两者的结合强度，避免长期使用后出现分层。外形尺寸的设定需要严格对应原车的安装空间：整体长度要匹配发动机下支架与车架副车架之间的安装间距，法兰盘的外径不能超过周边部件的最小间隙，确保转向过程中悬架跳动、发动机摆动时不会与周边部件发生运动干涉。

　　从功能特性上看，聚氨酯材质相比传统天然橡胶，耐油耐老化性能更优异，在发动机舱高温、油污侵蚀的环境下，使用寿命能提升30%以上，不会像橡胶衬套那样使用几年后就出现开裂、塌陷的问题。同时聚氨酯的阻尼特性可以根据配方调整，针对不同动力输出特性的机型，可以匹配不同硬度的材质，在支撑性与舒适性之间找到最优平衡点。对于改装场景而言，这类高硬度聚氨酯支座还能减少动力总成的晃动，提升换挡的精准度，减少急加速时的动力损耗，是动力总成强化改装中常用的替换部件。

　　在安装边界的校核上，除了静态的尺寸匹配，还要考虑动态运动包络：发动机在扭矩输出时会绕曲轴轴线产生一定角度的转动，衬套在这个转动过程中的变形量需要控制在设计范围内，保证连接螺栓不会受到额外的剪切力，同时衬套的最大变形位置不能与周边的油底壳、转向拉杆等部件发生接触。建模时可以通过运动仿真模拟不同工况下的部件位移，验证最小安全间隙是否满足设计要求，避免装车后出现运动干涉问题。
