小型交流微型驱动器GS1-10P5结构设计

　　这款微型交流传动驱动装置，主要面向小功率负载的调速控制场景，在小型输送线、实验台传动、小型风机水泵调速、轻工设备单轴驱动这类对安装空间要求严苛的场合适配性极强。从实际选型适配角度看，这类1/2马力等级的驱动单元，刚好覆盖民用及轻工业场景里小功率交流电机的调速需求，120/230V宽幅单相输入的设计，无需额外配置三相进线电源，在小型加工工位、商用设备配套、教学实验台搭建这类场景里，能大幅降低配电改造成本。

　　从结构设计思路来看，整机采用导轨兼容加底部固定孔的双重安装设计，外壳采用阻燃ABS工程塑料一体注塑成型，正面操作区域做了内凹防护结构，避免工位杂物磕碰操作按键与电位器。顶部与底部的接线端子排采用防触电护罩结构，接线端子的间距符合低压电气安规要求，强电接线区域与弱电通讯端口做了物理分隔，减少强电干扰对RS485通讯信号的影响。正面的数码显示窗口采用倾斜角度设计，安装在电控柜内或者设备侧壁时，操作人员站立视角可直接读取运行参数，无需额外俯身调整视角。操作按键采用凸点触感设计，佩戴劳保手套操作时也能清晰感知按键触发反馈，电位器旋钮做了防滑滚花处理，手动调速时的阻尼手感均匀，不会出现调速跳变的问题。

　　机身侧面的散热槽采用放射状排布，刚好对应内部功率模块的安装位置，散热风道从底部进风、侧面出风，在密闭电控柜内安装时，不会因为积灰导致功率模块过热，5kA SCCR的短路耐受能力，在支路配电保护场景下，能匹配常规微型断路器的分断能力，无需额外配置高分断保护元件。V/Hz控制模式的设计，针对普通异步电机的调速场景做了参数优化，无需复杂的自整定流程，接好电机线设置好基础参数即可正常运行，对设备调试人员的技术门槛要求更低。

　　安装边界方面，整机宽度不足100mm，深度控制在120mm以内，高度约150mm，在小型壁挂式电控箱内安装时，可并排布置多台同型号驱动器，相邻设备之间预留10mm散热间隙即可满足长期运行的散热要求。底部的两个固定安装孔采用腰型孔设计，现场安装时可适配一定的安装孔位误差，同时兼容标准35mmDIN导轨安装，无需额外打孔即可快速卡装在导轨上，大幅缩短现场安装接线的工时。通讯端口支持标准Modbus协议，可直接接入小型设备的PLC控制系统，实现远程启停、调速、参数读取功能，无需额外配置通讯转换模块。

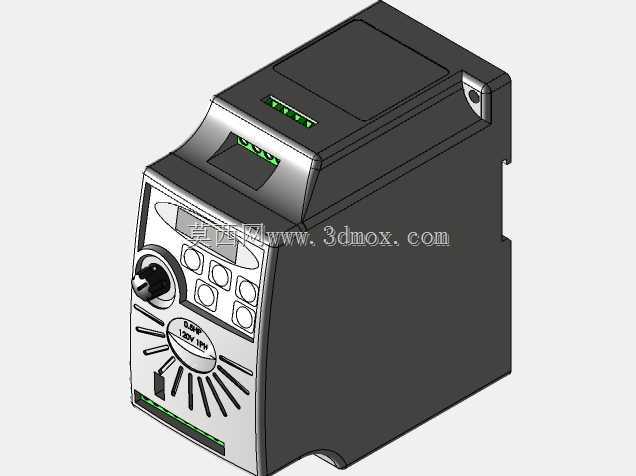

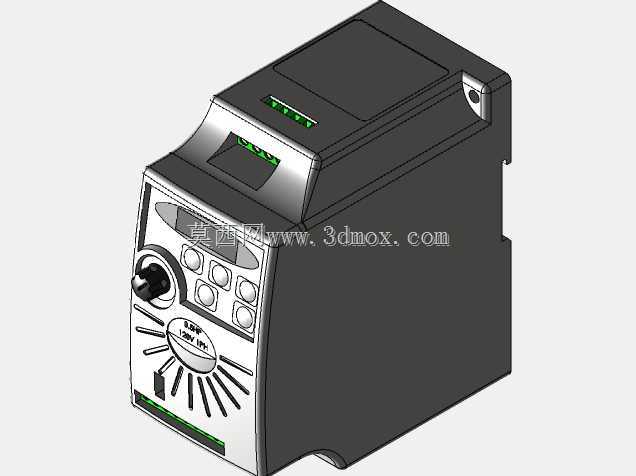

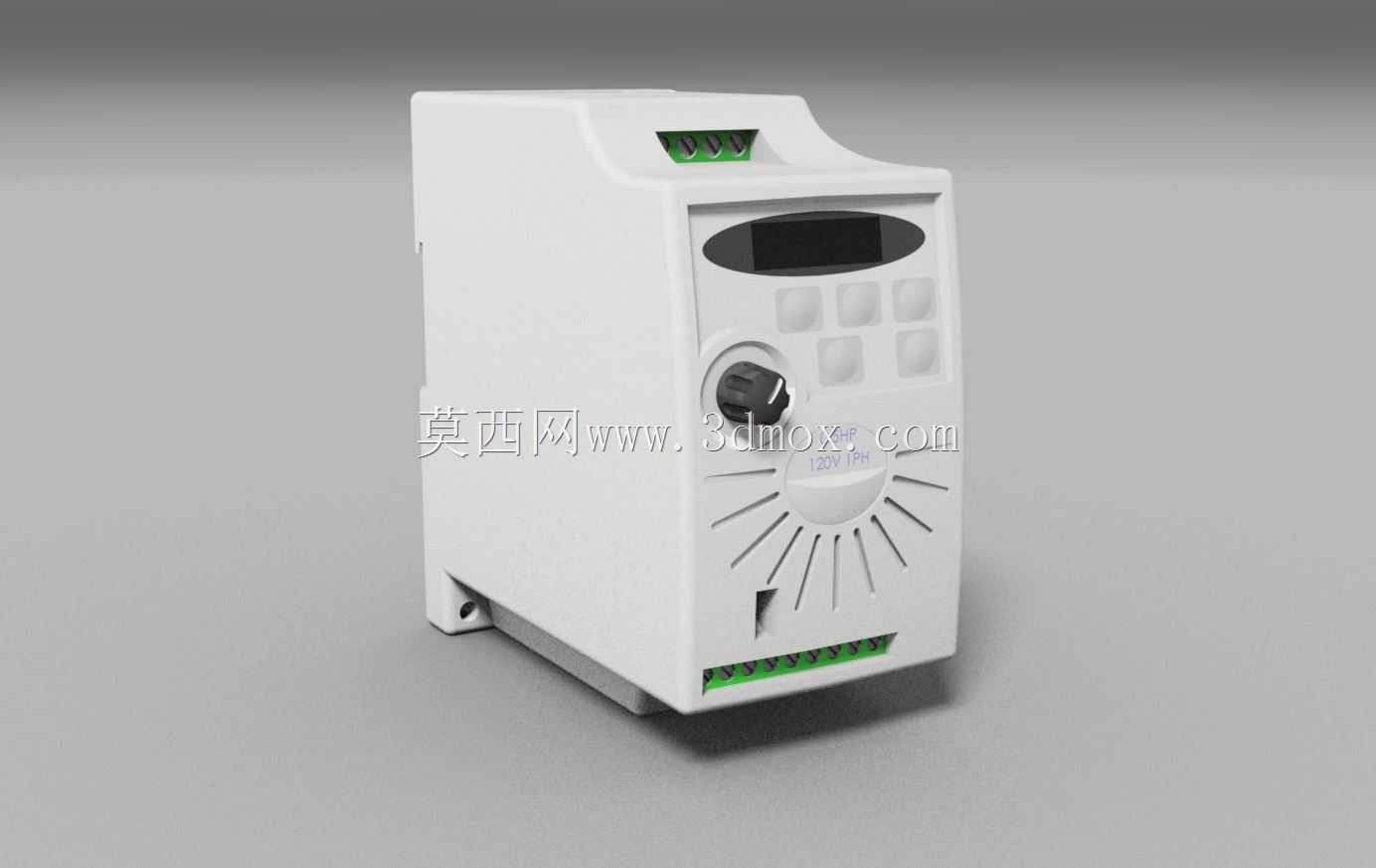

　　从三维建模的细节还原角度看，模型完整还原了外壳的脱模斜度、按键的配合间隙、端子排的接线位标识、散热槽的深度细节，在做设备整体装配干涉检查时，可直接导入装配体验证安装空间是否充足，接线走线的弯折半径是否满足线缆要求，避免实际安装时出现驱动器与周边元件干涉、接线空间不足的问题。这类微型驱动装置在做小型自动化设备布局时，往往因为体积小巧容易被忽略安装空间预留，精准的三维模型能帮助结构设计人员在方案阶段就完成安装位的合理规划，减少后期样机整改的工作量。
