翻转式多工位物料压榨处理设备结构

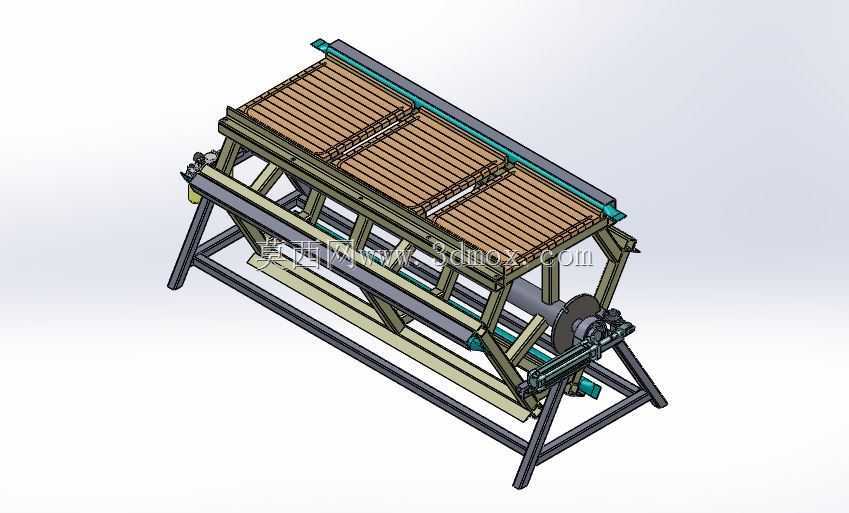

　　该设备主要面向农产品初加工、轻工物料脱水、固液分离预处理等生产场景，针对片状、条状松散物料的批量压榨作业需求设计，可适配果脯加工前的糖渍后沥水、蔬菜脱水预处理、纸浆模塑坯料初步压水、小型农副加工产物的汁液提取等多类工况，替代传统单工位手动压榨设备的低效作业模式，适配中小批量连续化生产的产线排布需求。从结构设计逻辑来看，设备采用倾斜式机架作为整体承载基础，机架采用型钢焊接成型的三角支撑结构，底部支脚预留安装孔位，可直接通过膨胀螺栓固定于硬化生产地面，整体安装边界宽度约1.8米，长度约3.2米，设备最高点距安装面高度约1.6米，无需额外开挖地坑，适配常规层高的生产车间安装条件，设备进料端高度约1.1米，可直接对接前端皮带输送机的出料端，

　　无需额外设置提升上料机构，降低产线配套成本。设备设置三个平行排布的压榨工位，每个工位配备栅格式承料台，栅条间隙根据常规压榨物料的粒径设计为8mm，既保证压榨过程中液体可顺利透过栅条间隙流入下方集液槽，又可避免物料随液体泄漏造成原料浪费，承料台表面做圆角钝化处理，避免刮伤软性物料影响成品品相。核心的压榨执行机构采用曲柄摇杆传动结构，驱动端设置于设备侧部，通过减速单元将动力传递至横向布置的传动轴，传动轴带动三组平行的压榨臂做往复摆动，压榨臂下压行程可通过调整曲柄偏心距进行适配，针对不同含水率、不同压缩比的物料，可在100mm-250mm的下压行程范围内灵活调整，压榨压力可通过驱动端的扭矩调节机构匹配，避免压力过大造成物料破损率升高，

　　或是压力不足导致脱水率不达标的问题。设备的翻转卸料结构集成于承料台底部，当单批次物料压榨完成后，承料台可沿侧边转轴向出料侧翻转45度，将压榨完成的物料自动卸入下方的出料输送设备，无需人工手动清料，每个工位的翻转动作可独立控制，也可设置为联动模式实现连续循环作业：第一个工位上料时第二个工位处于压榨保压状态，第三个工位完成卸料复位，三个工位循环切换可将单批次作业的辅助时间压缩至最短，相比单工位压榨设备作业效率可提升2倍以上。设备下部设置整体式集液槽，集液槽向出料端方向设置3度的倾斜坡度，压榨产生的液体可自动汇集至槽体端部的排液口，通过管道直接接入后续的过滤、收集工序，槽体内部做圆弧过渡设计，无清洁死角，

　　日常生产结束后可直接通过高压水枪冲洗，避免残留物料发酵变质影响后续生产的卫生条件。从结构可靠性设计角度，所有铰接位置均设置自润滑轴承，无需日常频繁加注润滑脂即可保证长期运行的灵活性，传动轴支撑位置采用带座外球面轴承，可补偿机架焊接过程中产生的形位公差，降低加工装配精度要求，适合非高精度加工条件下的生产制造。设备的驱动单元可根据车间动力条件选配减速电机驱动，也可根据防爆车间需求选配气动驱动方案，结构接口预留通用安装位，无需对主体机架进行改动即可完成动力单元的替换。在产线适配性上，该设备可独立作为单机作业使用，也可直接嵌入连续化生产产线，前端衔接上料输送机、布料机构，后端衔接出料输送、烘干或收集设备，无需对设备主体结构做大规模改动，即可适配不同产能规模的生产需求。针对不同物料的压榨特性，承料台的栅条间隙、压榨臂的压头形式均可做模块化替换，比如针对颗粒较小的物料可更换为密孔板式承料台，针对软性易损物料可在压头表面加装食品级硅胶垫层，拓展设备的适用物料范围。
