高压压铸生产设备渲染用三维结构

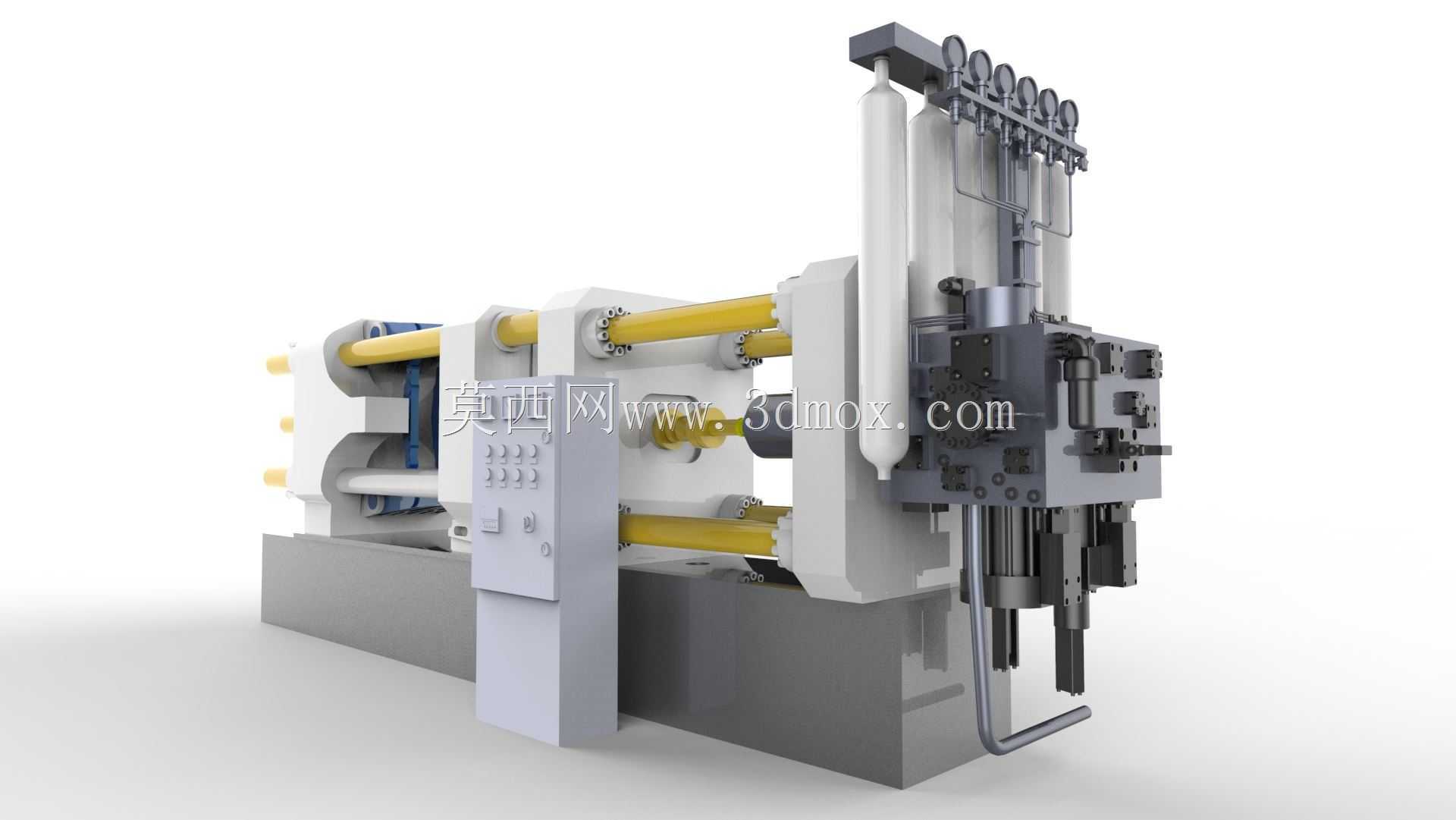

　　在汽车零部件、3C电子结构件、五金卫浴件的批量金属成型生产场景中，高压压铸设备是承担液态金属高速充型、高压保凝核心工序的核心装备，这类设备的布局合理性直接决定了车间产线的排布效率、工件转运的路径长度，以及后续配套的取件机器人、喷涂装置、切边设备的对接精度。从三维结构呈现的细节来看，该设备采用卧式合模结构布局，合模侧的多根哥林柱沿水平方向平行排布，配合尾部的液压锁紧机构，能够在合模过程中提供均匀的锁模力，避免高压充型过程中出现飞边、涨模的问题，哥林柱表面做了镀铬硬化处理的结构预留，对应实际设备中耐磨、抗形变的使用需求，每根哥林柱的直径与跨距参数，直接决定了可安装模具的最大外形边界，设计时需要提前预留模具吊装、冷却管路排布的操作空间，

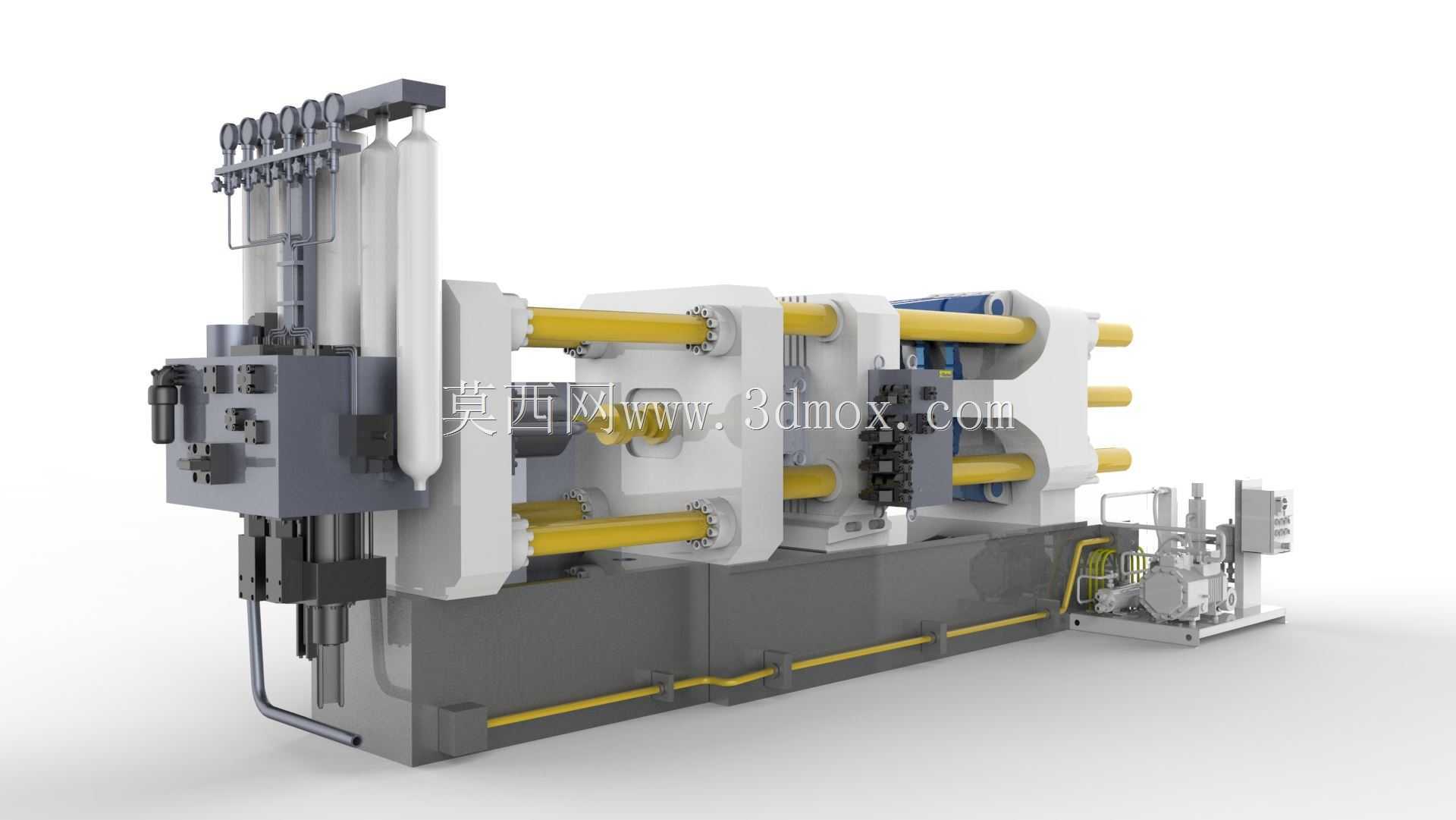

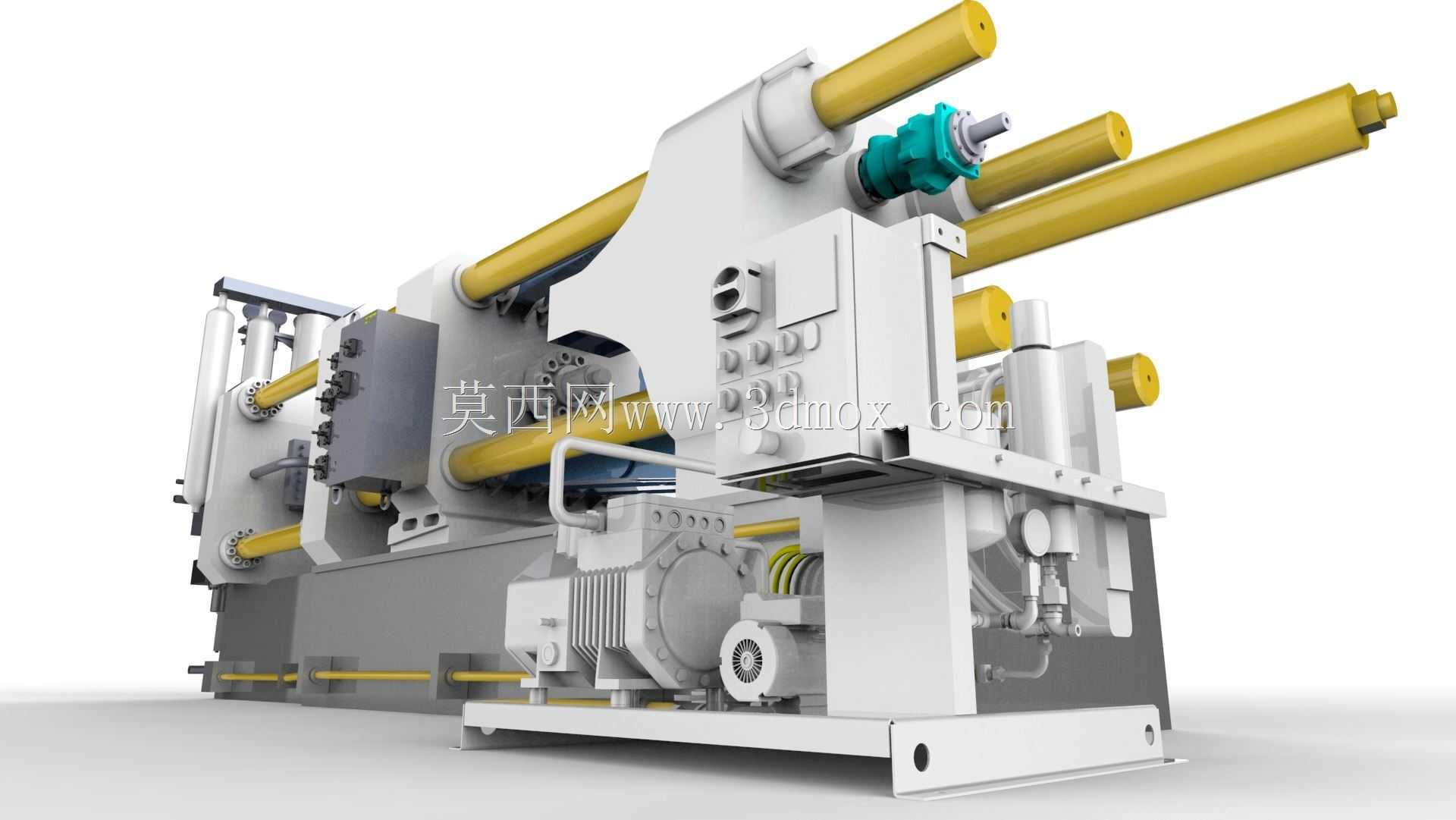

　　避免后期换模时出现干涉。设备左侧的压射单元采用阶梯式结构布局，自上而下排布了压射储能器、压射缸、锤头行程段，储能器的立式排布能够缩短液压油的输送路径，在压射瞬间实现高速建压，满足液态金属在毫秒级时间内填充模腔的工艺要求，压射单元的安装基面与合模单元的基面采用整体式铸钢机身连接，能够抵消压射过程中的反向冲击力，减少设备运行时的振动偏移，保证压射冲头与入料筒的同轴度，延长易损件的使用寿命。设备右侧排布的液压动力站采用独立模块化布局，与主机身之间预留了检修通道，动力站内部的泵组、阀组、冷却器的排布做了分层设计，高压油管的走线路径沿机身底部的线槽排布，既避免了生产过程中高温金属液飞溅损坏管路，也方便后期维护时快速排查管路故障，

　　液压站的外形尺寸需要匹配车间的地基承重要求，安装时要与主机身保持水平对齐，避免管路连接时出现额外的应力集中。从设计思路层面，该渲染模型在结构还原时优先保证了外部安装接口的准确性，包括合模侧的模具安装板T型槽位置、压射侧的入料筒对接法兰尺寸、设备底部的地脚螺栓孔位坐标，这些参数是做车间产线三维布局仿真、设备干涉检查时的核心依据，不需要还原内部过于细碎的液压阀芯、电气接线等细节，既能保证渲染时的视觉真实感，也能降低模型的面数，适配产线仿真、方案演示时的流畅运行需求。设备顶部的多组管路排布做了规整化处理，对应实际设备中润滑管路、冷却管路、气动管路的分层走线，避免不同介质管路交叉排布带来的维护风险，

　　机身侧面的安全防护门安装位做了明确的结构预留，对应实际生产中安全光栅、防护联锁装置的安装位置，满足设备的安全规范要求。在做产线规划时，需要重点关注设备的操作侧预留空间，通常要预留至少1.5米的操作通道用于换模、日常巡检，设备尾部的液压站侧要预留1米以上的检修空间，顶部要预留起重设备的吊装高度，满足模具、重型零部件的吊装需求，设备的进料口高度要匹配周边的熔化炉、给汤机的出料高度，减少金属液转运过程中的温度损耗与安全隐患。该模型的结构比例严格按照实际工业级高压压铸机的尺寸等比例还原，各部件的相对位置准确，能够直接用于车间数字化孪生场景的搭建、生产工艺的动画演示，以及客户方案汇报时的可视化展示，帮助设计人员、生产管理人员在设备进场前就完成产线排布的验证，减少后期现场安装调试时的整改成本。
