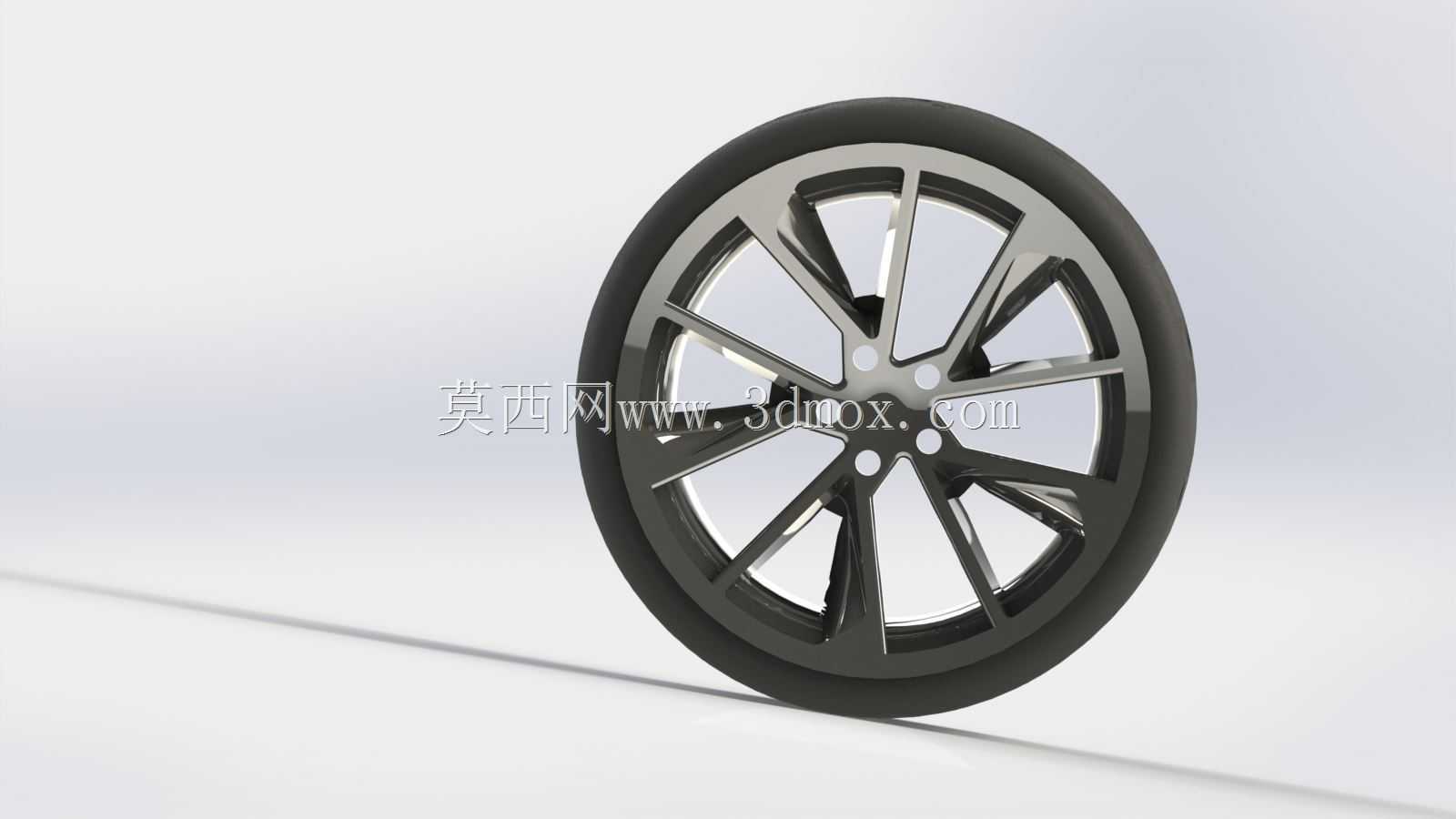

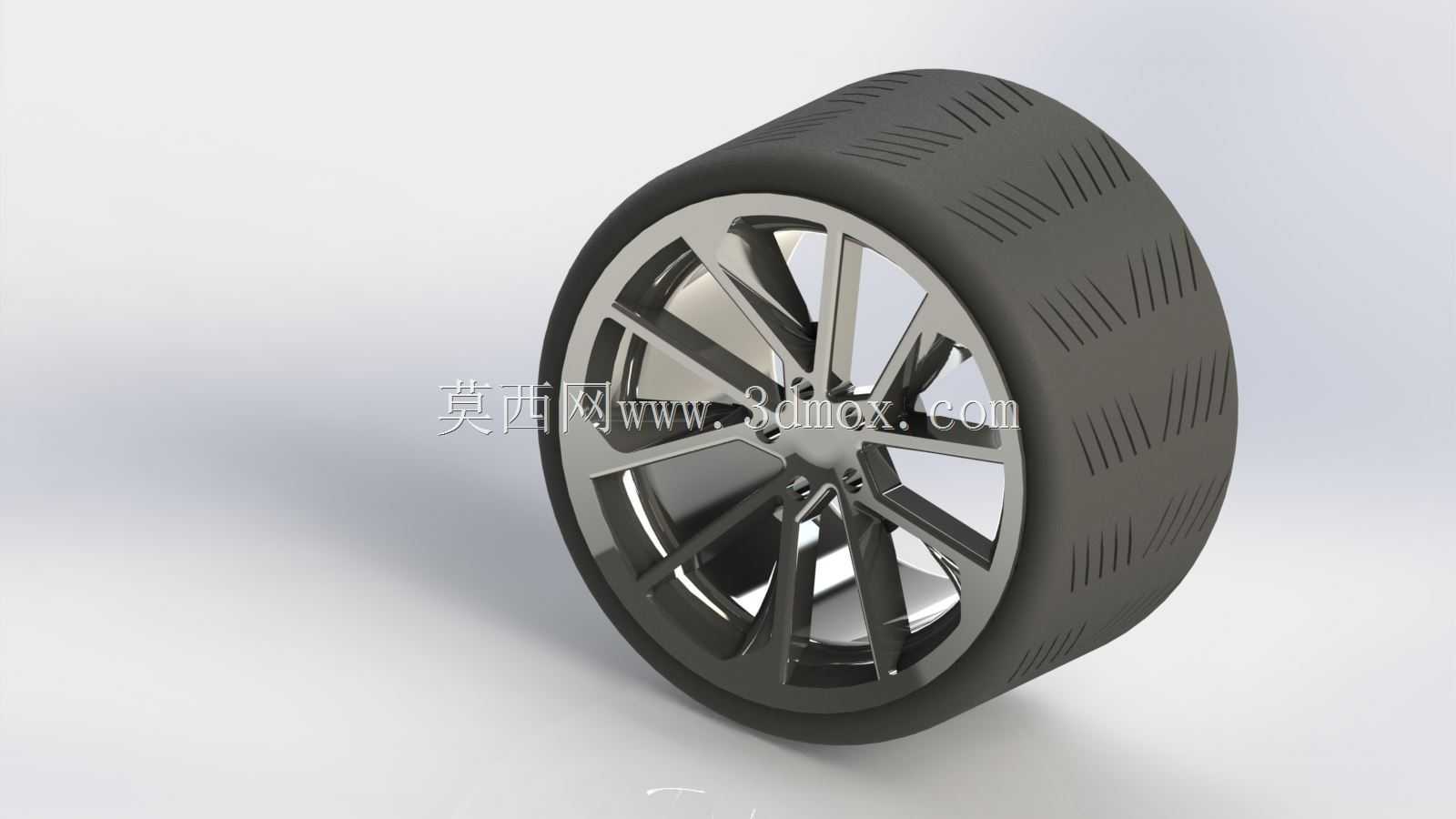

乘用车多辐条轻量化合金轮毂结构设计

　　在乘用车底盘行走系统的部件选型与结构设计环节，车轮作为直接承接车身载荷、传递动力扭矩、缓冲路面冲击的核心部件，其结构合理性直接关系到整车行驶的操控稳定性、乘坐舒适性与燃油经济性。这款合金车轮的设计围绕乘用车日常铺装路面行驶的核心场景展开，适配主流紧凑型、中型家用乘用车的装配需求，可覆盖日常城市通勤、高速巡航、轻度非铺装路面通行等多数使用场景。

　　从功能特性层面看，该车轮采用铝合金材质成型，相较于传统钢制车轮，在同等载荷强度下自重可降低30%左右，能有效降低簧下质量，提升悬架系统的响应速度，减少路面颠簸向车身的传递，同时降低行驶过程中的滚动阻力，对整车能耗优化有明显帮助。轮辐采用多辐条分叉式结构设计，每根主辐条延伸出细分支臂连接轮辋边缘，这种结构并非单纯追求外观视觉效果，而是通过载荷传递路径的分散设计，将轮毂中心安装座承受的轴向、径向载荷均匀拆分到每根辐条上，避免局部应力集中导致的结构失效，在车辆过弯承受侧向力、经过颠簸路面承受垂直冲击时，各辐条可同步承接载荷，减少单根辐条的应力峰值。

　　设计过程中首先明确了安装边界的约束条件：中心定位孔与乘用车常规轮毂轴承单元的定位尺寸匹配，周围均匀分布的螺栓孔孔位、孔距符合主流乘用车的轮毂安装规范，可直接适配对应PCD值的车型轴头，无需额外加装转接法兰，避免了转接件带来的装配误差与安全隐患。轮辋部分采用标准深槽轮辋结构，胎圈座的角度、尺寸符合民用子午线轮胎的装配标准，可适配对应尺寸的真空子午线轮胎，轮辋边缘的凸缘结构设计可在轮胎充气后牢牢卡紧胎圈，防止高速行驶或急转向时轮胎脱圈，同时轮辋内部的气门嘴安装位预留了标准安装孔位，适配常规卡扣式气门嘴的装配需求。

　　在结构细节处理上，辐条与中心安装座的连接位置做了大圆弧过渡处理，避免直角结构带来的应力集中问题，通过有限元仿真验证，该过渡结构可将急加速、急制动工况下的安装座周边应力降低20%以上，减少长期交变载荷下的疲劳开裂风险。辐条表面采用了等强度设计思路，从中心安装座到轮辋连接端的截面厚度随载荷传递路径逐步变化，在保证整体强度的前提下尽可能去除冗余材料，实现轻量化目标。轮辋与辐条的连接位置同样做了加厚处理，该位置是车轮承受侧向冲击的薄弱区域，当车辆高速通过坑洼路面、路肩时，加厚的连接结构可避免轮辋变形，保证轮胎的密封性不受破坏。

　　从实际装车适配的角度看，该车轮的偏距设计符合主流家用前驱乘用车的轮距匹配要求，装车后不会超出翼子板边界，也不会因偏距过小导致轮距过窄影响行驶稳定性，同时转向过程中不会与减震器、刹车卡钳、翼子板内衬发生运动干涉，预留的刹车避让空间可适配常规尺寸的通风刹车盘与单活塞浮动卡钳，满足多数家用车的制动系统装配需求。轮辐的镂空结构除了轻量化作用外，还可为刹车系统提供足够的通风空间，车辆连续制动时，行驶气流可通过辐条间隙快速带走刹车盘产生的热量，避免刹车热衰减，提升连续制动工况下的安全性。

　　在外形尺寸的匹配上，轮辋直径、宽度适配常规17-18寸民用乘用车轮胎规格，对应的扁平比范围覆盖50-60区间，兼顾行驶舒适性与操控支撑性，既不会因轮辋尺寸过大导致胎壁过薄、缓冲能力下降，也不会因轮辋尺寸过小影响刹车系统的装配空间与外观协调性。中心安装座的端面做了精加工处理，装配时可与轴头端面完全贴合，保证车轮的旋转同轴度，减少高速行驶时的车轮抖动问题，螺栓孔的接触面也做了对应的沉台处理，可让轮毂螺栓的压紧面完全贴合，保证螺栓夹紧力均匀分布，避免长期行驶后螺栓松动。

　　日常使用场景中，这类合金车轮除了承载基础的行驶功能外，其多辐条的外观设计也可满足多数用户的审美需求，亮面切削的辐条表面可提升整车外观的精致感，同时铝合金材质的抗腐蚀能力优于钢制车轮，长期在雨雪、融雪剂等腐蚀环境下使用也不易出现锈蚀问题，降低后期维护成本。设计过程中也充分考虑了后期动平衡的配重需求，轮辋边缘预留了平衡块安装位置，可适配粘贴式平衡块的装配，避免卡扣式平衡块对轮辋表面的损伤，同时保证动平衡校准的精度，减少高速行驶的方向盘抖动问题。
