行星轮系周转齿轮传动结构

项目分类:齿轮 发布时间:2021-11-27 ID:414891
  • 行星轮系周转齿轮传动结构
  • 行星轮系周转齿轮传动结构
  • 行星轮系周转齿轮传动结构
  • 行星轮系周转齿轮传动结构

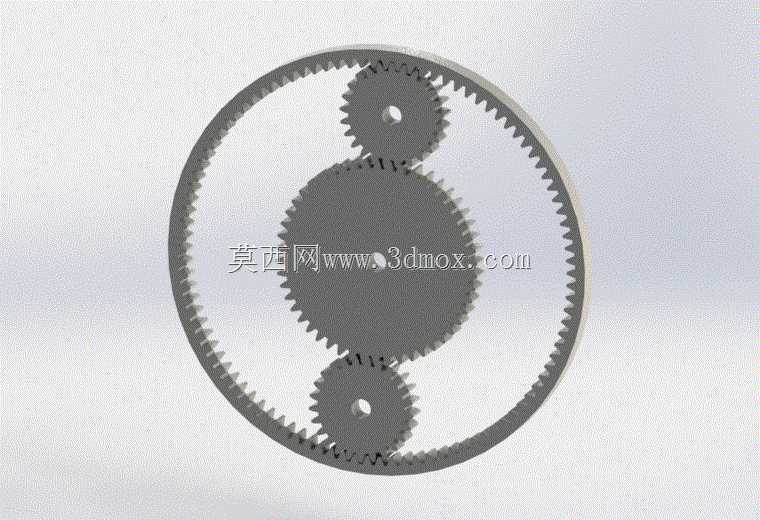

  这套行星周转齿轮传动结构,在工业传动场景里的适配范围极广,从中小型自动化生产线的动力传输单元,到精密检测设备的进给调速模块,再到小型输送设备的减速增扭段,都能见到这类轮系的实际应用。不同于定轴轮系的传动逻辑,这套结构将太阳轮、行星轮、内齿圈做同轴排布,动力输入后可通过不同构件的锁止组合,实现多档位的传动比切换,既可以在紧凑空间内完成大减速比的动力输出,也能通过行星轮的均布设计,把输入扭矩均匀拆分到多个啮合点,大幅降低单组轮齿的接触应力,延长整套传动件的服役寿命。

  从实际设计逻辑来看,这套轮系的核心思路是在有限的径向安装空间内,最大化提升传动功率密度。做结构排布时首先要确定的是太阳轮与内齿圈的同轴度基准,所有行星轮的安装轴都固定在行星架上,行星架的回转中心必须与太阳轮、内齿圈的轴线完全重合,否则运转时会出现轮齿偏载、卡滞甚至断齿的问题。轮齿的啮合侧隙需要根据实际应用场景调整,用于重载传动的场景侧隙要适当放大,避免热胀后出现轮齿咬死的情况;用于精密传动的场景则要严格控制侧隙在0.02mm以内,保证传动回程误差满足设备精度要求。

  安装边界方面,这套轮系的最大外缘由内齿圈的齿顶圆决定,设计安装腔体时要在内齿圈外壁预留至少2mm的定位台阶,方便内齿圈与设备壳体做过盈配合或者螺栓固定;轴向方向上,行星架的两端要预留轴承安装位,输入端轴承要能承受太阳轮输入带来的径向力与少量轴向窜动,输出端轴承则要匹配行星架输出的额定扭矩对应的载荷。行星轮的安装轴与行星架的配合优先选用过渡配合,轴端要加装挡圈或者锁紧螺母,避免高速运转时行星轮出现轴向窜动,剐蹭内齿圈或者太阳轮的端面。

  实际使用中,这类行星轮系最常见的用途是减速增扭,当动力从太阳轮输入、内齿圈锁止、行星架输出时,能在极小的体积下实现1:3到1:10甚至更大的单级减速比,相比同减速比的定轴轮系,体积能缩小40%以上,传动效率却能保持在95%以上,这也是它在紧凑空间传动场景里被大量选用的核心原因。如果需要实现差速传动,也可以放开内齿圈的锁止,让三个构件同时转动,匹配不同的输入输出转速需求,这类用法常见于行走设备的驱动轮组里。

  做结构校验时,首先要核算每个行星轮的载荷分配是否均匀,理想状态下三个行星轮会各承担三分之一的输入扭矩,但如果加工精度不足,行星轮轴的位置度偏差超过0.05mm,就会出现其中一个行星轮承担超过一半载荷的情况,很容易造成轮齿过早磨损。轮齿的齿形优先选用渐开线齿形,啮合角取20度是通用性最强的选择,既方便加工,也能保证啮合过程的平稳性,高速运转场景下可以对齿顶做修缘处理,降低啮合冲击带来的振动与噪音。

  日常维护层面,这类轮系的润滑要求比定轴轮系更高,因为行星轮在围绕太阳轮公转的同时还会自转,啮合点的相对滑动速度更快,需要选用粘度合适的齿轮润滑脂或者齿轮油,重载场景要定期检查润滑油里的金属磨屑含量,判断轮齿的磨损情况。安装时要保证整套轮系的清洁度,不能有铁屑、灰尘等杂质进入啮合区域,否则会在短时间内造成齿面拉伤,影响传动平稳性。
