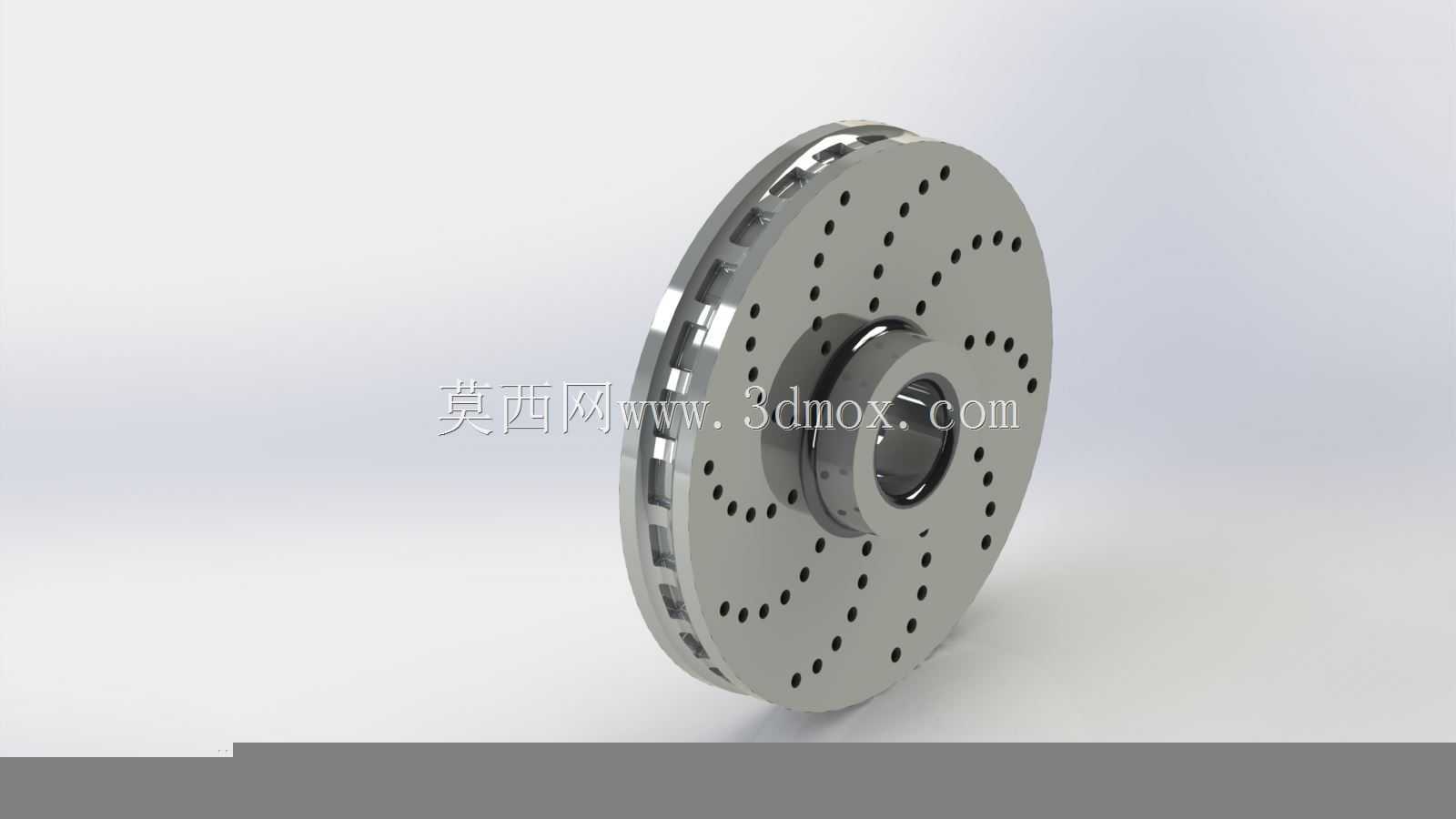

汽车通风式钻孔制动盘结构设计

　　这款钻孔通风式制动盘主要应用于乘用车盘式制动系统，装配在车轮轮毂单元与转向节之间的安装位，是车辆行驶过程中实现减速、驻车制动的核心执行部件。日常行驶中，制动卡钳的摩擦片从两侧夹紧制动盘的摩擦工作面，通过摩擦力将车辆行进的动能转化为热能耗散，以此实现车速控制与稳定驻车，不管是城市道路频繁启停的跟车工况，还是长下坡路段的持续制动场景，该结构的制动盘都能稳定输出制动力矩。

　　从结构设计逻辑来看，这款制动盘采用双层盘体搭配中间通风流道的结构，两层摩擦环之间均匀布置径向导流筋，车辆行驶时车轮带动制动盘旋转，离心力会带动空气从盘体内圈流入、沿径向流道从外圈甩出，持续带走摩擦产生的热量，避免长时间制动后盘体温度过高引发摩擦系数衰减的热衰退问题。摩擦工作面上加工的多组径向排列钻孔，一方面可以在摩擦片与盘面接触时划破接触面形成的水膜，解决雨天涉水后制动效能下降的问题；另一方面能够增加摩擦面的空气接触面积，辅助提升散热效率，同时还能收纳摩擦片磨损产生的微小磨屑，避免磨屑夹在摩擦副之间造成盘面异常刮伤，保证制动过程的平顺性。

　　安装边界方面，盘体中心的轮毂安装孔与轴头采用过渡配合定位，周向均匀布置的螺栓孔与轮毂轴承单元的固定螺栓一一对应，装配时螺栓按照对角顺序按规定扭矩紧固，保证盘体端面跳动量控制在工程允许范围内，避免制动时出现方向盘抖动的问题。盘体与轮毂贴合的安装面加工精度要求较高，平面度公差控制在0.02mm以内，防止装配后盘体出现偏斜。摩擦环的外径尺寸匹配对应车型的轮辋内径，预留足够的卡钳安装间隙，避免转向过程中盘体与周边零部件发生运动干涉。

　　设计过程中需要重点考量几个核心维度：首先是摩擦工作面的平面度与厚度均匀性，厚度差过大会导致制动时踏板出现脉动反馈，影响驾驶脚感；其次是通风流道的导流角度，合理的筋条角度能够在相同转速下提升通风量30%左右，大幅提升持续制动的热稳定性；另外钻孔的排布需要避开应力集中区域，孔边缘做倒角处理，避免长期交变应力作用下盘体出现裂纹，延长部件使用寿命。实际台架测试中，这类钻孔通风盘相比同尺寸实心制动盘，持续制动后的平衡温度能降低120℃以上，高速紧急制动的制动距离更短，抗热衰退性能提升明显，适配多数家用乘用车及轻型商用车辆的前轴制动装配需求，也可作为改装车型的制动升级部件使用。
