迷你手动金属管子割刀结构设计

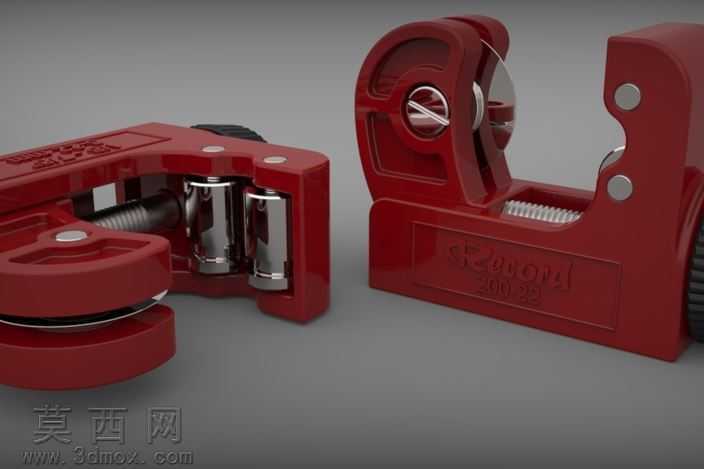

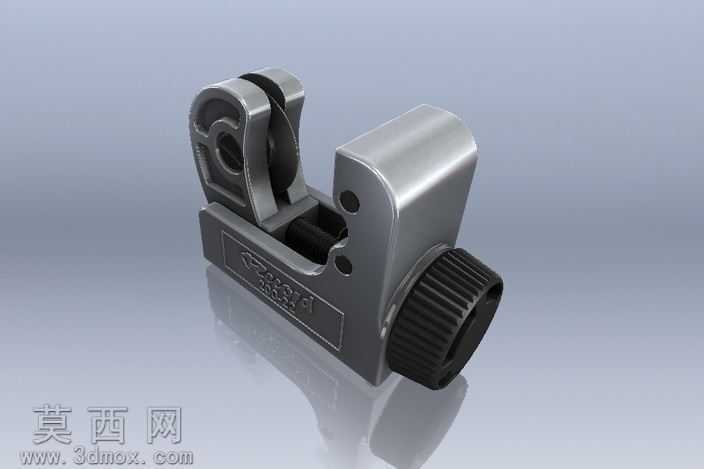

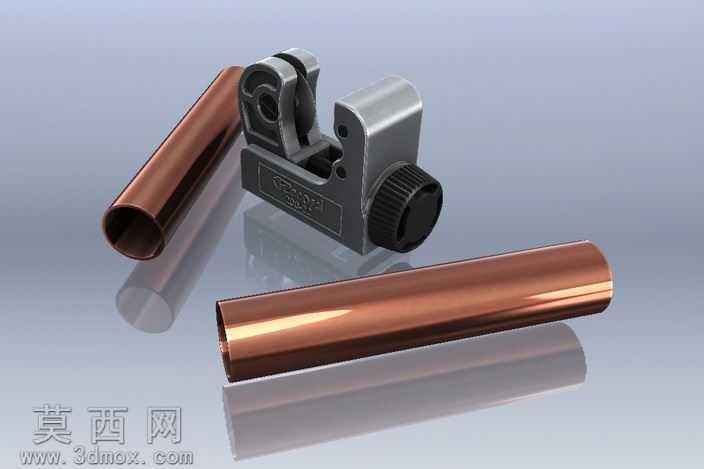

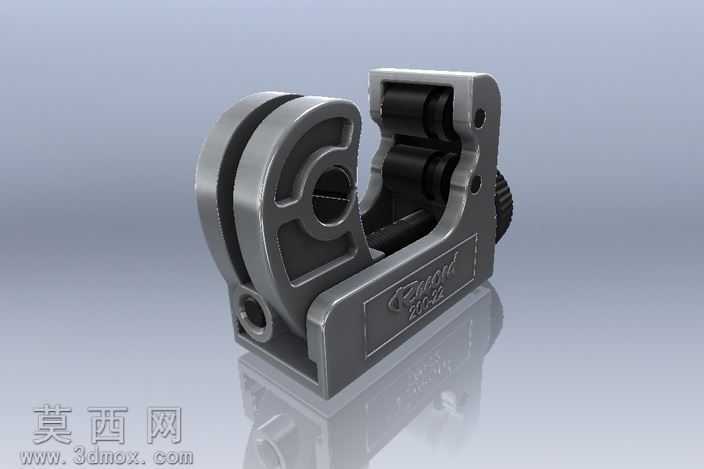

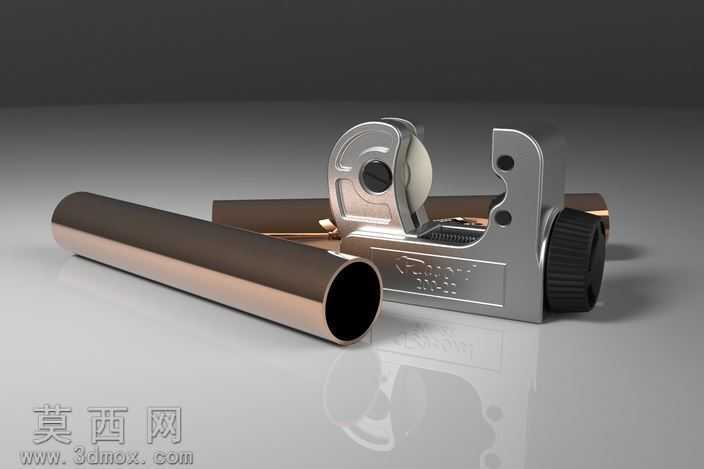

本作品为迷你型手动管子割刀的三维数字化设计，建模阶段依托参数化建模逻辑完成全零件的特征构建，首先对割刀的核心功能部件进行拆解，分别完成夹紧基座、滚轮进给组件、切割刀轮、调节旋钮、定位卡槽等独立零件的建模，每个零件的尺寸均参照实际迷你割刀的工程比例设定，保证各部件装配后不存在干涉问题。建模过程中对金属基座的冲压成型轮廓、刀轮的刃口倒角、调节旋钮的防滑滚花纹理、滚轮的圆弧接触面都做了精细化的特征还原，没有省略影响功能表达的细小结构。材质与渲染阶段，针对不同零件的实际材质属性分别配置参数，金属基座部分采用磨砂锌合金材质，调整金属粗糙度、反射强度参数还原压铸金属的哑光金属质感，表面蚀刻的品牌标识区域做了轻微的凹凸贴图处理，提升细节真实感；切割刀轮采用高速钢材质，设置更高的反射率与更低的粗糙度，还原刃口的亮面金属质感；调节旋钮采用黑色硬质工程塑料材质，添加细微的颗粒质感模拟注塑件的表面触感；配套展示的金属管材采用抛光铜合金材质，还原金属管材的亮面反射与边缘折射效果。场景布光采用三点布光逻辑，主光源从侧上方打亮主体，勾勒割刀的轮廓线条，辅助光源补全暗部细节避免死黑，环境光添加柔和的反射贴图，让金属表面的反射更贴近真实摄影效果，最终渲染图清晰展现割刀的整体形态与各部件的装配关系。结构设计上，这款迷你割刀采用偏心夹紧与滚轮进给结合的结构，使用时将待切割管材卡入基座与刀轮之间，通过旋转尾部的调节旋钮推动刀轮进给，绕管材转动割刀即可逐步完成薄壁金属管的切割，整体结构紧凑小巧，适配小口径薄壁管材的现场切割作业需求，建模时严格还原了进给螺纹的配合间隙、刀轮的转动间隙、滚轮的转动结构，保证虚拟模型的结构逻辑与实际产品完全一致，能够直观展现这类小型手动切割工具的工作原理与结构特点。
