适配M5连接的工业设备用黑色铰链结构

　　做设备结构设计快十年，这类带门闩功能的铰链其实在中小型工业设备上用得特别多，不像普通民用合页只做转动连接，它把铰接转动和门扇锁止的功能整合到了单个零件上，能省掉单独装门扣、搭扣的空间，很多做小型电控柜、设备检修门、仪器防护舱的设计师都爱选这类集成式结构。

　　先说实际用的场景，之前做过一批实验室小型恒温设备的侧检修门，当时就选了同规格的这类铰链，设备外壳是1.5mm厚的冷轧钢板喷塑，门体重量大概3公斤左右，用两个这种铰链对称安装，开关门的时候转动阻尼很均匀，不会出现用久了下垂卡滞的问题，而且自带的门闩结构在门闭合到位之后能直接卡紧锁止，不用额外装碰珠或者搭扣，设备外面看起来更简洁，清洁的时候也没有突出的卡扣积灰。

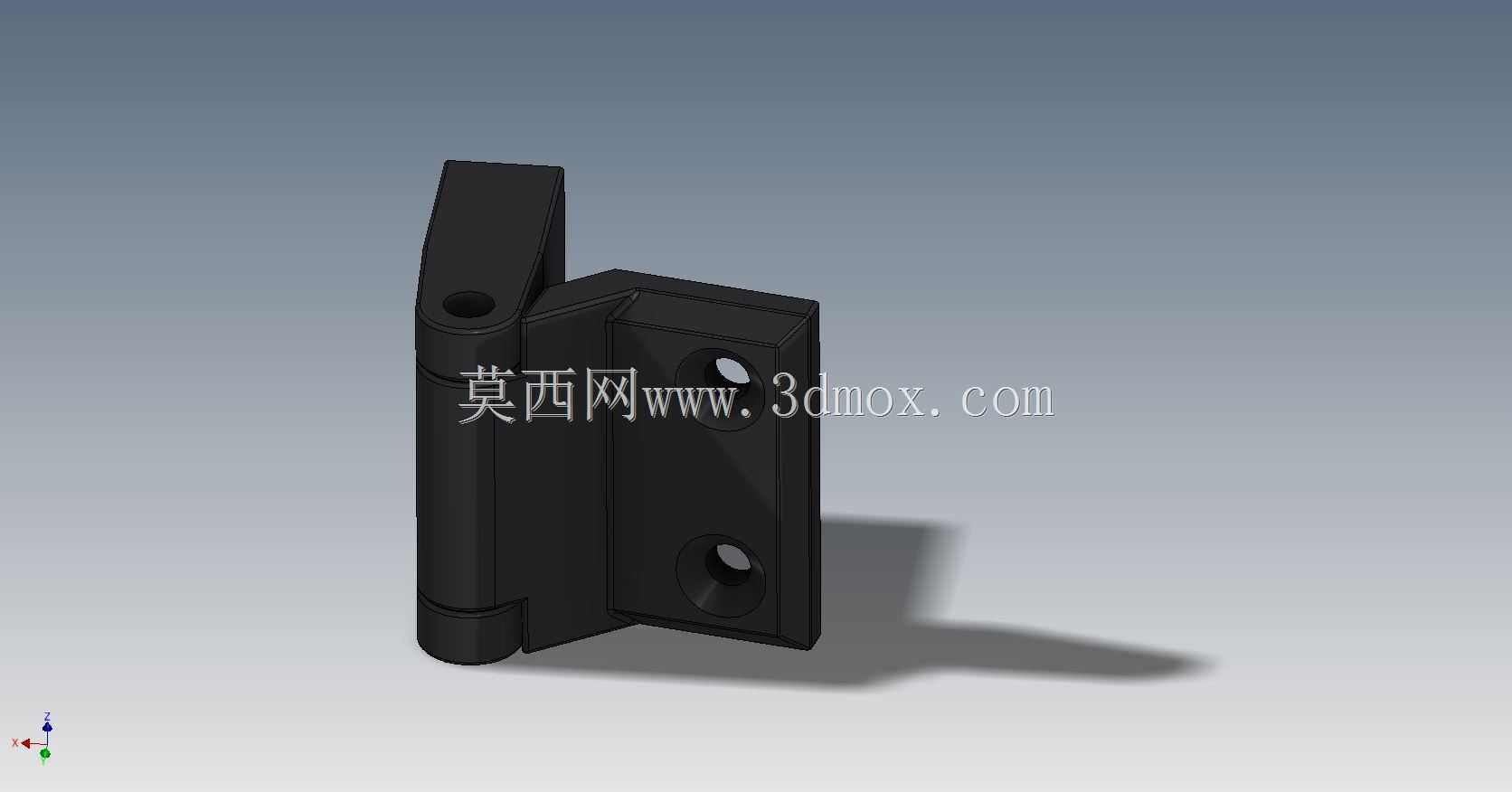

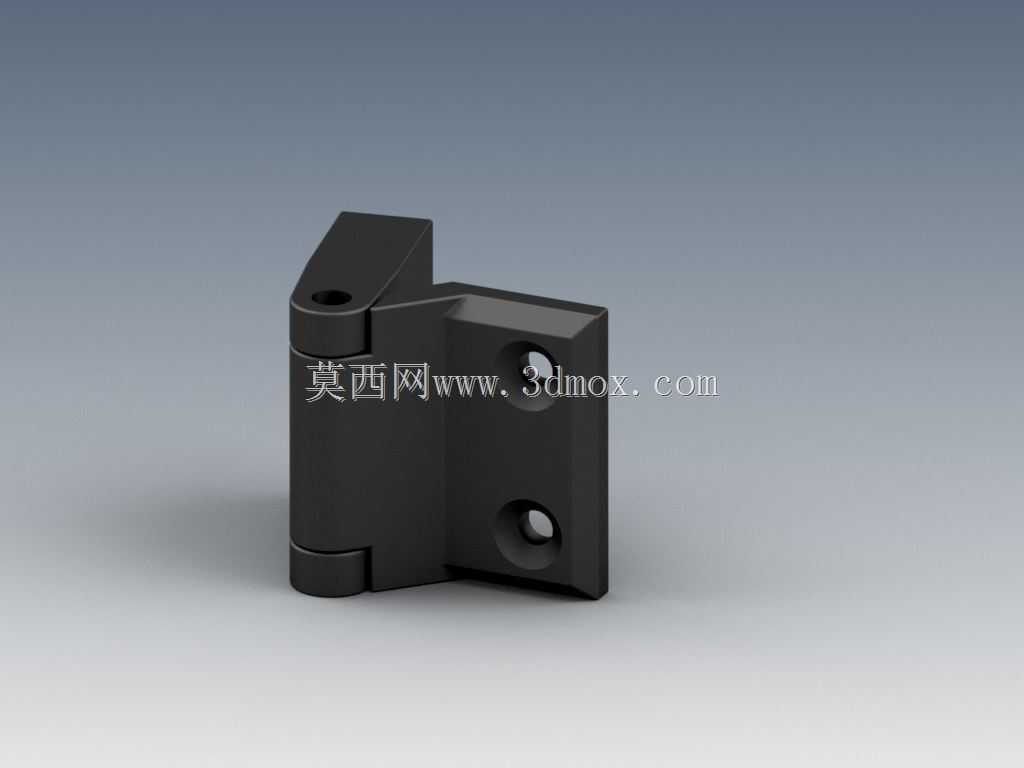

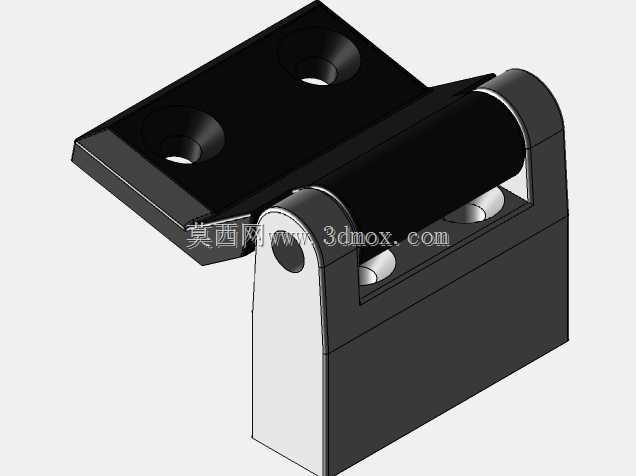

　　从功能特性来说，这个铰链的结构分两个主体部分，一侧是带转轴套的固定页，另一侧是带安装孔和闩体的活动页，转轴部分是一体式的卷边结构，没有额外的销轴零件，装配的时候不用额外组装销轴，减少了零件数量，也避免了销轴脱落导致门扇掉落的风险。门闩的结构是在活动页上做了凸起的卡合结构，当门转动到闭合位置时，卡合结构会和固定侧的卡槽配合，实现门体的位置锁定，需要开门的时候只要稍微施力带动门体转动，就能脱离卡合，操作力度刚好，不会太松导致门意外弹开，也不会太紧导致开门费劲。

　　设计思路上，这个铰链整体用的是对称式的安装孔布局，两个安装孔的中心距是按照标准M5螺丝的安装间距做的，孔位做了沉头设计，安装之后M5内六角螺丝的头部可以完全埋入铰链表面，不会突出刮碰，也不会影响门体的转动间隙。转轴部分的配合间隙留得很合理，单边大概0.1mm的间隙，既保证转动灵活，又不会有明显的晃动，长期使用磨损之后也不会出现松垮的情况。材质看起来是增强尼龙加玻纤的配方，表面做了哑光磨砂处理，耐油污耐弱腐蚀，用在车间设备或者实验室设备上，沾了油污或者试剂擦一下就干净，不会像金属铰链那样容易生锈掉漆。

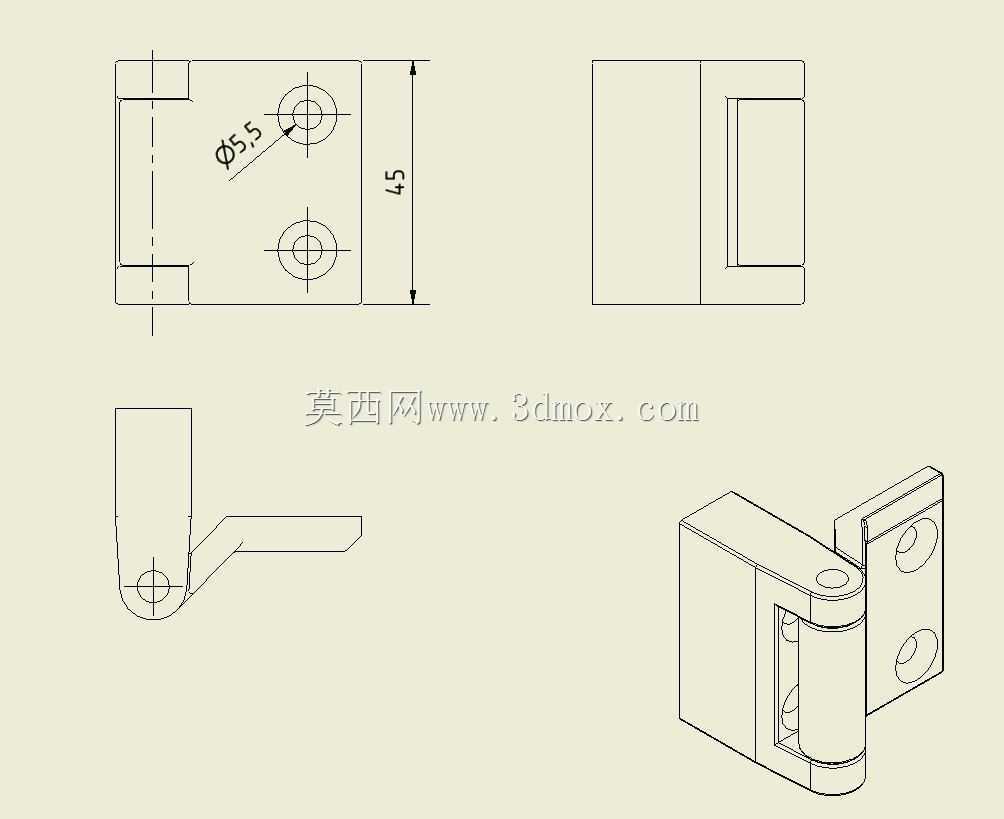

　　说下安装边界的尺寸，这类适配M5连接的铰链，整体长度大概在50mm左右，宽度方向固定页和活动页展开之后总宽度大概65mm，闭合状态下厚度大概12mm，安装的时候固定页要装在设备的门框侧，活动页装在门体侧，两个安装孔的中心到转轴中心的距离是18mm，设计门体和门框的间隙的时候，只要留2mm以上的转动间隙就不会出现干涉。安装孔是直径5.5mm的光孔，适配M5的螺丝或者自攻螺丝，如果是装在铝型材框架上，也可以配合M5的T型螺母直接安装，不用额外打孔攻丝，适配性很强。

　　之前做项目的时候也对比过普通合页加单独门扣的方案，普通合页加搭扣至少需要四个安装位，零件数三个，安装的时候要分别调整合页和搭扣的位置，保证门闭合的时候搭扣能对准，而用这种集成铰链的话，只要两个安装位，零件数一个，安装的时候只要对齐孔位锁螺丝就行，装配效率能提高不少，而且整体外观更统一，没有多余的突出零件，对于外观要求比较高的检测设备、医疗辅助设备来说，这种集成结构的优势特别明显。另外这种铰链的转动角度大概是180度，门可以完全打开贴到设备侧面，不会挡住检修操作的空间，比那种只能开90度的合页实用性更强，检修设备内部的时候不用特意扶着门，门打开到180度的时候会靠在设备侧壁上，保持稳定的开启状态。

　　还有个细节设计，铰链的边角都做了R2的圆角处理，没有尖锐的棱角，安装和使用的时候不会划手，对于经常需要开关门检修的设备来说，这个细节很重要，能避免操作人员磕碰受伤。门闩的卡合面做了小角度的导向斜面，关门的时候不用特别精准对位，只要门转到接近闭合的位置，导向斜面就会引导门闩滑入卡槽，实现自动锁止，操作容错率很高，就算是对设备不熟悉的操作人员，也能很轻松地把门关好锁上。
