Hyperpro方向阻尼转向减震器结构设计

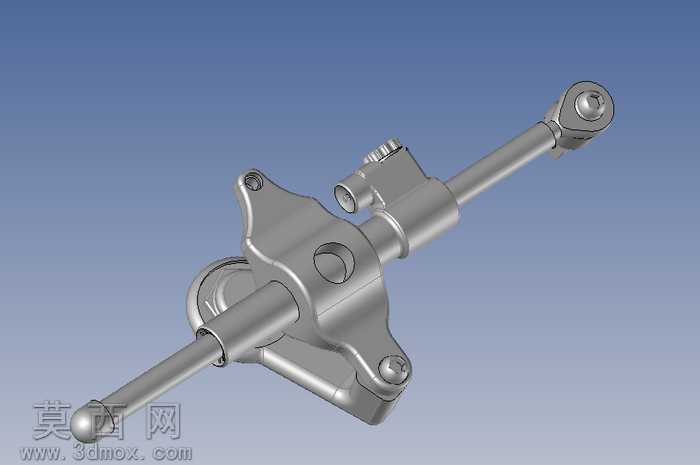

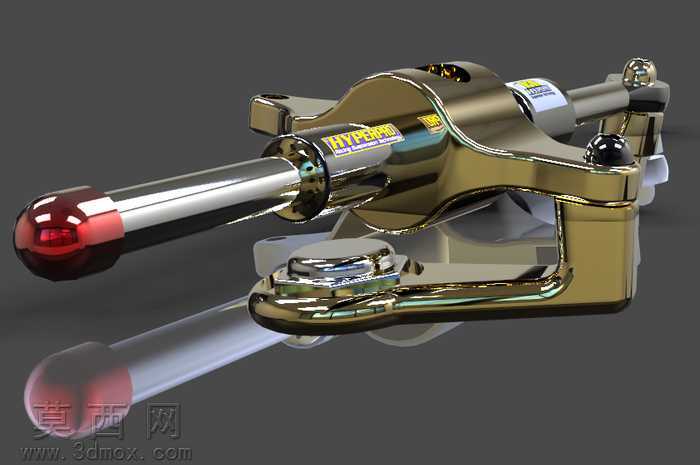

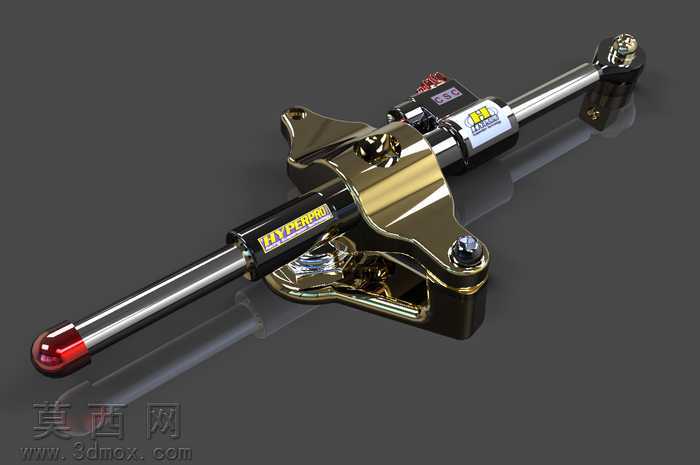

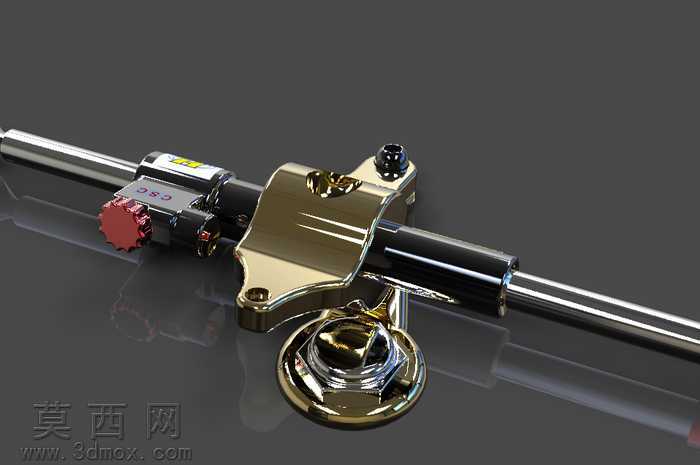

本作品为机车用方向阻尼转向减震器的三维设计成果，建模阶段依托CATIA软件完成全参数化结构搭建，首先对核心的双出杆阻尼缸体进行基准定位，依次完成活塞杆、缸筒、端盖密封结构、安装固定支架、调节旋钮组件的特征绘制，所有配合面均按照实际装配公差预留间隙，确保各部件可完成虚拟装配下的相对运动模拟。渲染阶段采用金属质感材质体系，缸体外层固定支架使用抛光镀铬金属材质，调整反射粗糙度参数模拟电镀层的高光镜面效果，阻尼缸筒主体使用哑光黑色阳极氧化金属材质，表面印制品牌标识采用贴花映射工艺还原真实丝印效果，活塞杆使用高抛光不锈钢材质，端部阻尼缓冲头使用半透明红色聚氨酯材质，调节旋钮模块使用哑光工程塑料搭配金属嵌件材质，通过三点布光方案突出金属部件的明暗层次，背景使用深灰色哑光地面添加柔和反射效果，完整呈现产品的工业设计质感。结构设计上采用双向阻尼液压结构，中部固定支架设置两个对称安装孔位用于与车架主体连接，两端活塞杆端头采用球铰连接结构适配转向机构的摆动角度需求，缸体侧方集成阻尼调节模块，可通过顶部旋钮调整阻尼油液的流通孔径实现阻尼力分级调节，能够在机车行驶过程中吸收转向轮的异常摆动，抑制高速行驶时的方向抖动问题。设计过程中优先考虑部件的装配工艺性，所有密封沟槽尺寸符合标准液压密封件选型规范，支架部位的加强筋结构在保证支撑强度的前提下尽可能降低整体重量，各部件的分型面位置符合机加工与压铸成型的工艺要求，避免出现无法加工的倒扣结构，整体模型完成了干涉检查验证，所有运动部件在全行程伸缩过程中无结构干涉，可直接用于后续的工程图导出、运动仿真分析以及3D打印样件验证。
