杜卡迪怪物1100S后摇臂结构设计

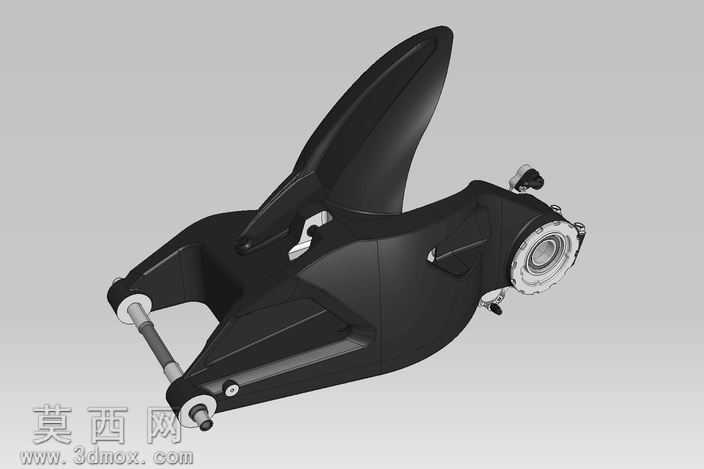

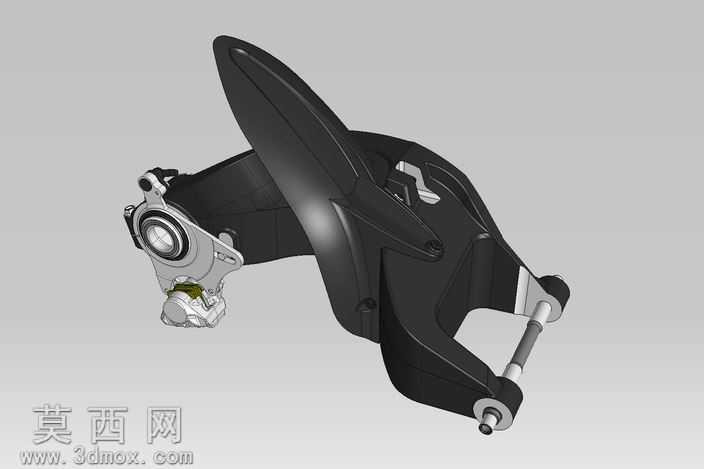

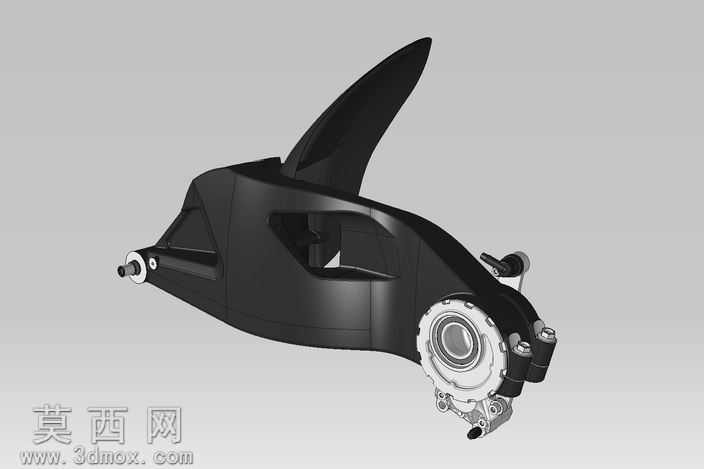

本作品为杜卡迪怪物1100S 2009款摩托车后摇臂的三维建模成果，建模过程以实车零件的逆向测量数据为核心依据，全程围绕真实零件的尺寸参数、接口位置展开结构复刻，所有安装对接面、连接轴孔、限位结构的尺寸均与原厂零件保持一致，接口匹配度达到100%，能够真实还原零件的装配逻辑，可直接用于改装方案验证、零件替换模拟、结构力学分析等场景。建模阶段针对后摇臂的铸造曲面特征做了专项优化，由于原厂铸造曲面的成型数据无法直接获取，建模时通过点云数据拟合、曲面曲率连续调整的方式还原外观造型，将曲面与真实零件的尺寸误差控制在0.5毫米范围内，兼顾了外观还原度与结构尺寸的准确性。考虑到初始建模阶段为保证结构完整性采用了实体填充的建模方式，模型默认质量属性与真实零件存在偏差，使用时可根据实际零件的材质密度、镂空结构占比调整模型的质量参数，若将后轮毂、轮轴等配套装配部件纳入整体装配体，给定摇臂主体6.8公斤的质量参数后，整体总成的测量质量可达到与实车一致的11.3公斤，能够满足动力学仿真、载荷模拟等专业场景的使用需求。模型完整还原了后摇臂的所有细节结构，包括摇臂主体的流线型外观、减震连接座、后轮轴安装位、偏心调节机构、链条导向件安装槽等结构，其中偏心调节机构的相对位置经过反复校准，与实车的调节行程、限位逻辑完全匹配，仅因建模时未拆解原厂偏心集线器，对集线器内部的细微结构做了合理简化，不影响整体装配与外观展示效果。渲染阶段采用哑光黑工程塑料搭配金属银灰的材质组合，还原了原厂后摇臂的材质质感，金属部件添加了细微的磨损纹理与金属光泽效果，橡胶衬套部分还原了橡胶材质的哑光漫反射特性，整体渲染效果贴近实车零件的真实视觉表现，可用于产品展示、改装方案效果图制作等场景。
