单摇臂摩托车后轮总成结构设计

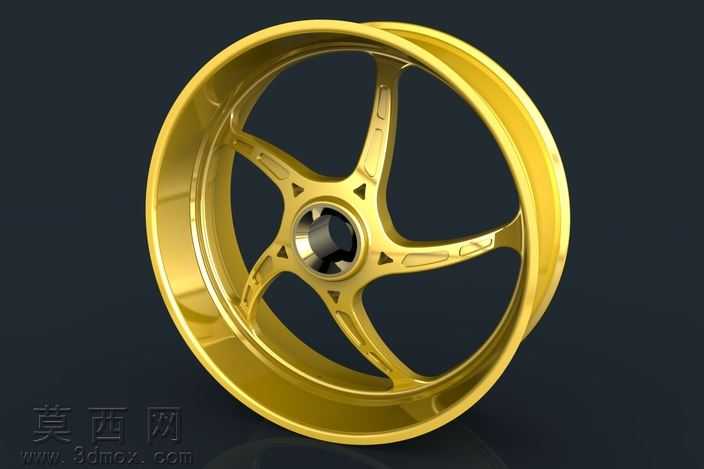

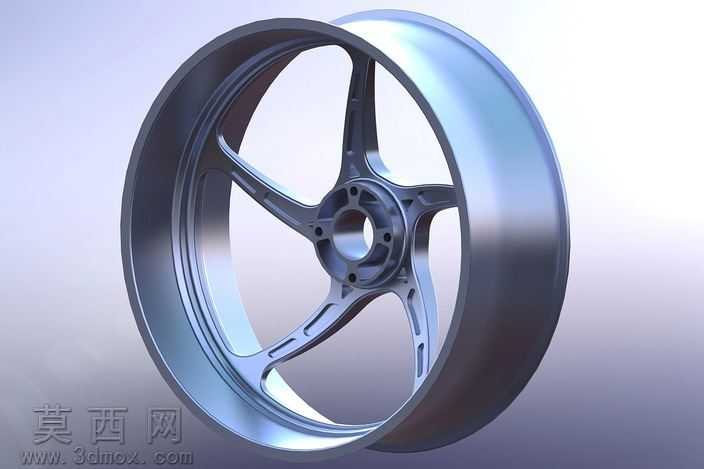

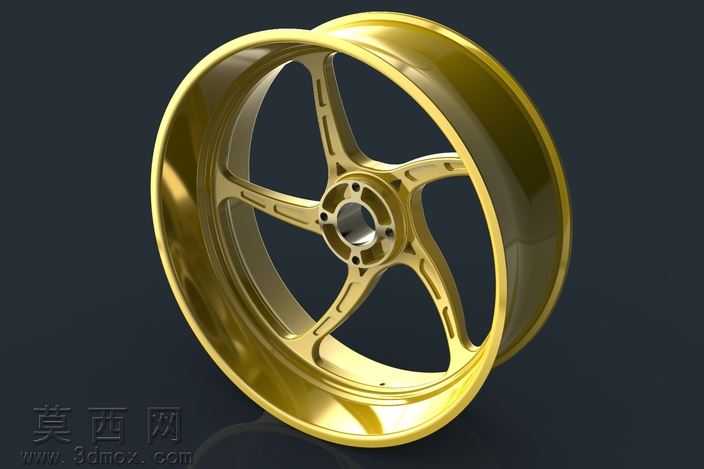

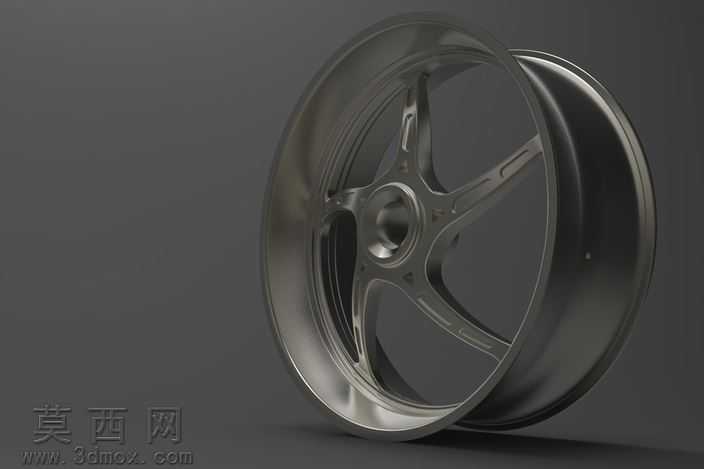

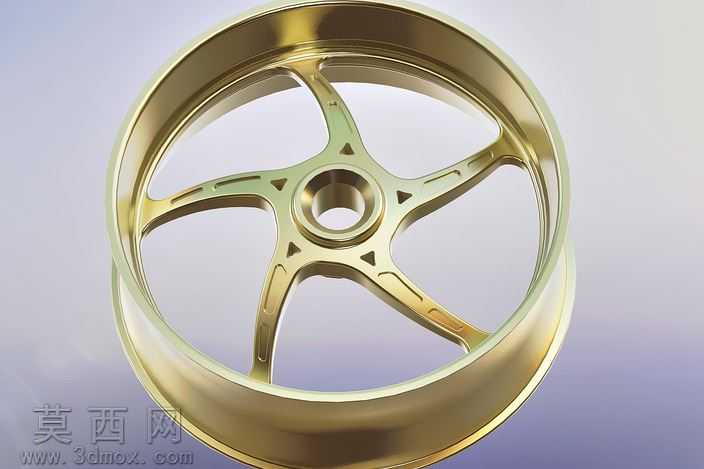

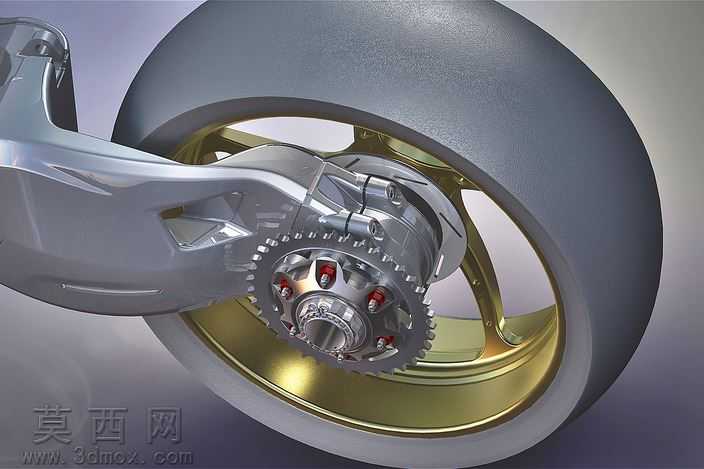

本作品为单摇臂结构的摩托车后轮总成三维设计，建模过程严格遵循摩托车行走系统的实际工程设计逻辑，先完成整体结构的方案拆解，将后轮总成划分为轮胎、轮毂、传动链轮、单摇臂连接端、制动组件、紧固连接件六大核心模块，再逐模块完成参数化建模。建模阶段对各部件的配合公差做了严谨设定，轮胎部分还原了民用运动摩托车的真空胎曲面弧度，胎壁厚度、胎面曲率均参考同排量量产摩托后轮参数设定，轮毂采用金色金属质感的辐条式结构，辐条的受力角度经过优化，既保证视觉上的运动感，也兼顾结构受力合理性。传动链轮部分还原了链轮的齿形参数，每一个轮齿的齿廓曲线都按照链传动的啮合标准绘制，保证与传动链条的配合精度，链轮与轮毂的连接螺栓做了细节还原，螺栓头的造型、垫片的厚度都与实际紧固件规格一致。单摇臂连接部分是本设计的核心亮点，摇臂与轮毂的连接转轴、锁紧机构、轴承安装位都做了完整的内部结构建模，没有做简化省略，能够清晰展示单摇臂后轮单侧固定的结构原理，制动卡钳的安装位、刹车盘的连接结构也都完整呈现。材质渲染阶段针对不同部件做了区分设置，轮胎采用哑光橡胶材质，还原橡胶的细微颗粒质感；轮毂采用抛光金属材质，模拟铝合金阳极氧化后的金色光泽；链轮、紧固件、摇臂主体采用不同粗糙度的金属材质，区分铸铁、锻造铝合金、不锈钢的视觉差异；刹车部件做了耐高温的金属质感处理，整体渲染光影柔和，能够清晰展现各部件的结构层次与装配关系。设计过程中充分考虑了后轮总成的装配逻辑，所有部件的装配顺序符合实际摩托车的组装流程，不存在结构干涉问题，既可以作为摩托车结构设计的参考案例，也可用于渲染展示、结构教学等场景，完整还原了单摇臂摩托车后轮紧凑精致的结构特点。
