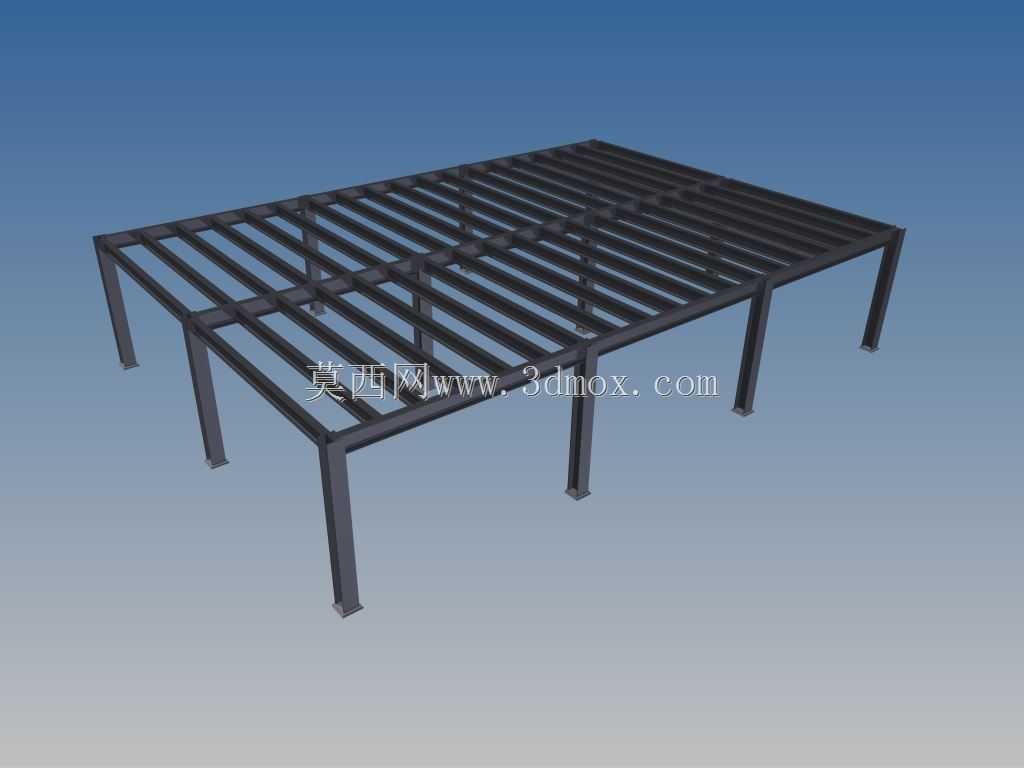

工厂车间用13m跨9m进深钢结构操作平台

　　这套钢结构操作平台的三维建模成果，完全围绕工业生产场景的实际落地需求搭建，核心适配厂房内部垂直空间利用率不足的改造场景，在轻工制造、仓储分拣、小型设备集成架设等场景中都有广泛的应用空间。很多老旧厂房建成时未规划二层作业空间，直接浇筑混凝土夹层施工周期长、荷载冗余大且后期改造拆除难度高，这种全装配式的钢结构平台可以在不破坏原有地面与建筑主体结构的前提下，快速拓展出平整的上层作业面，不管是用来架设轻型生产设备、堆放周转物料，还是搭建独立的质检作业区、线边缓存区都非常适配。

　　从结构设计逻辑来看，整个平台采用主次梁分层传力的框架体系，外围六根落地钢柱作为核心竖向承重构件，柱脚位置预留了与地面预埋件焊接或者膨胀螺栓固定的安装接口，不需要做深基坑浇筑，只要原有厂房地面的混凝土强度达到C20以上、厚度不小于150mm就能满足安装的基础条件。主梁沿平台短跨方向布置，直接与柱顶做刚性焊接连接，承担整个平台的主要竖向荷载并将力传导至落地柱，次梁沿长跨方向等间距排布在主梁上方，次梁的间距经过严格核算，完全匹配常规4mm厚度花纹钢板的铺设跨度要求，不需要额外在次梁上增加加劲肋就能保证上层板面在额定荷载下不会出现超过规范允许值的挠度，人员在上面行走、手推车通行时不会有明显的晃动感。

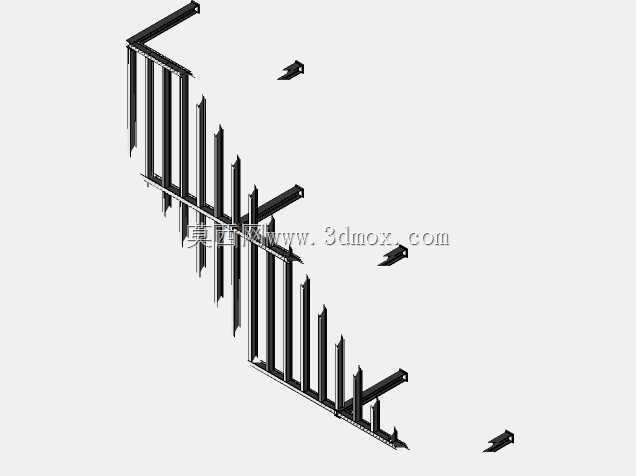

　　尺寸边界上，整个平台的水平投影净尺寸为13m×9m，完成面距离地面的净高度为2.75m，这个高度是经过多场景适配验证的：平台下方可以顺利通行2.5m高度以内的手动液压叉车、常规尺寸的物料周转车，也可以在下方布置标准高度的工具柜、线边货架以及小型生产设备，不会因为净空不足造成空间浪费；平台上方距离常规厂房的最低屋架下弦还有至少1.2m的安全余量，不会影响上层作业人员的正常操作，也满足消防规范对作业空间净高度的硬性要求。建模过程中所有钢构件的连接节点都做了1:1还原，柱梁连接位置的加劲肋、次梁与主梁的连接角焊缝位置、柱脚的加劲板都按照实际加工的尺寸做了建模，没有做简化省略，结构设计人员拿到模型后可以直接提取构件尺寸做材料统计，也可以根据实际现场的荷载需求调整构件的壁厚、截面规格，比如如果需要在平台上放置重量较大的设备，只需要局部加密对应位置的次梁间距、加大对应位置主梁的截面规格即可，不需要对整体框架做颠覆性调整。

　　从实际使用的功能性来看，这套平台的框架预留了充分的拓展接口，后期可以根据使用需求在平台周边加装1.2m高的安全防护栏杆，在指定位置预留钢梯或者升降口的安装位置，也可以在平台侧面敷设电缆桥架、压缩空气管路的固定支架，不需要额外在构件上焊接固定件，避免对主体结构的防腐层造成破坏。所有构件都采用标准化的型材加工，生产时可以在工厂内完成下料、焊接、预拼装和防腐喷涂，运输到现场后只需要按照编号用螺栓配合现场少量焊接就能完成组装，整个安装过程不需要大型起重设备，3-4名安装工人2天内就能完成全部搭建工作，相比传统的混凝土结构施工周期缩短80%以上，而且后期如果厂房布局调整，整个平台可以全部拆解后转运到新的位置重新组装，构件的重复利用率可以达到95%以上，不会产生建筑垃圾。建模时也充分考虑了不同设计人员的使用需求，所有构件都做了独立的参数化分组，需要调整平台高度、跨度时，只需要修改对应构件的长度参数就能快速完成整体模型的调整，不需要重新搭建整个框架结构，能大幅缩短同类项目的设计建模周期。
