双缸对置式活塞液压马达结构设计

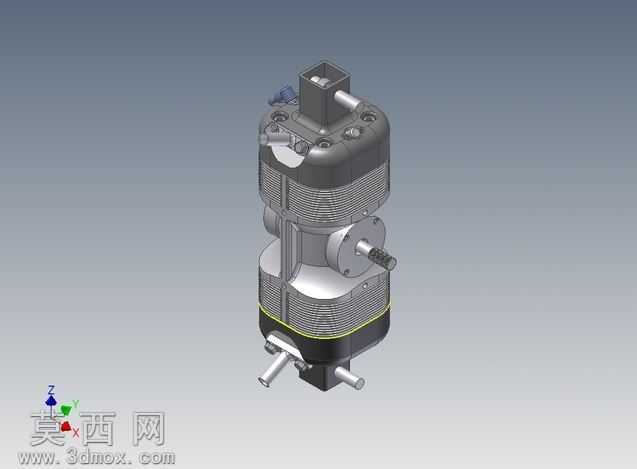

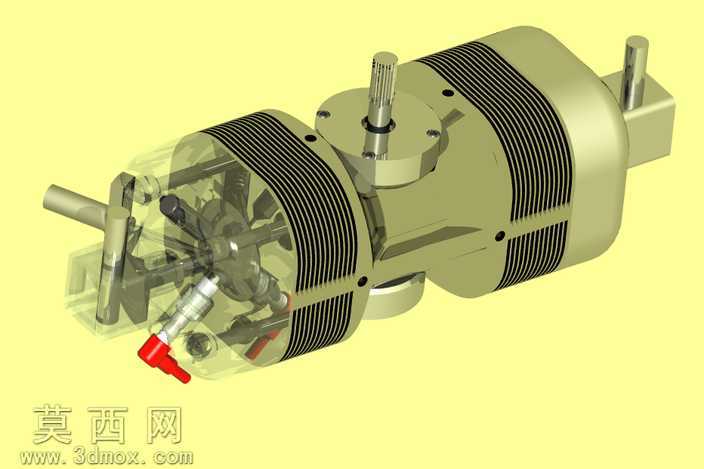

本作品为双缸布局的活塞式液压马达三维建模成果，建模过程中优先遵循液压动力元件的结构逻辑，先完成核心动力输出轴的基准定位，再依次搭建上下对称布置的两个油缸腔体结构，保证双缸的轴线同轴度、腔体壁厚均匀性符合液压元件的耐压设计要求。建模时对活塞组件做了精细化处理，活塞与缸体内壁的配合面预留了合理的密封件安装间隙，活塞销与输出曲柄的连接结构做了限位约束还原，避免运动过程中出现轴向窜动。缸体外部的散热鳍片采用阵列特征完成建模，鳍片的间距、厚度参考通用液压马达的散热需求设置，既保证散热面积充足，也兼顾整体结构的紧凑性。端部的进回油接口做了标准化的接口结构还原，接口的螺纹参数、密封面倒角都符合液压管路的通用连接标准，方便后续对接外部液压管路。顶部的阀组安装位预留了对应的安装孔位与定位凸台，可匹配常规的液压控制阀组安装需求。渲染阶段采用金属哑光材质模拟缸体的铸铝壳体质感，密封件位置采用黑色耐油橡胶材质区分，运动副连接位置做了金属光泽的高光处理，清晰区分不同功能的结构部件。整体设计思路围绕双缸对称布局的动力输出特性展开，通过双缸交替做功的结构设计，可有效降低单缸活塞马达的输出脉动，提升动力输出的平稳性，同时双缸对置的布局能够抵消部分活塞往复运动产生的惯性力，降低运行过程中的振动幅度。建模过程中对所有运动部件做了装配约束校验，确认活塞往复行程、曲柄旋转角度的匹配关系无干涉，各连接部位的固定结构强度满足液压工作压力下的受力要求，整体结构紧凑，零部件的装配层级清晰，可直接用于液压动力系统的结构演示、原理教学或后续的工程优化参考。
