可调式链轮张紧安装组件结构设计

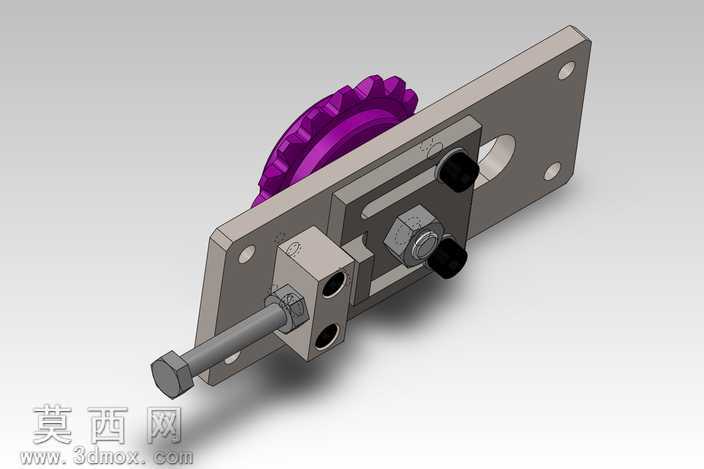

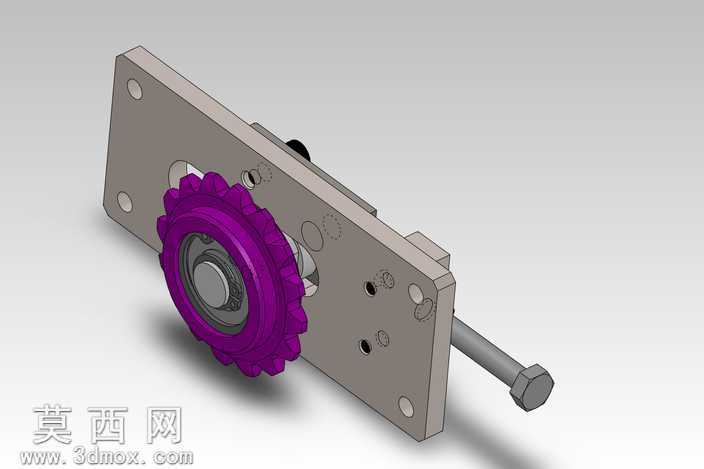

本作品为链传动系统配套的可调式链轮张紧安装组件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械设计公差配合规范，对每一处装配特征都做了精准的干涉校验，确保各零部件可实现无阻碍装配与顺畅调节。模型整体以安装基板为承载主体，基板上开设长圆形调节滑槽与固定安装孔，既可以通过安装孔实现组件在设备机架上的定位固定，也可通过滑槽为张紧位置调节提供行程空间。链轮部分采用工程塑料质感的紫色材质渲染，齿形轮廓严格按照标准链轮齿形参数绘制，齿距、齿顶圆、齿根圆尺寸均符合链传动啮合要求，可与对应规格的传动链条实现精准啮合。调节机构部分包含滑动安装块、锁紧螺栓、调节螺杆与锁紧螺母，滑动安装块与基板滑槽采用间隙配合设计，可沿滑槽方向平稳滑动，调节螺杆贯穿安装块端部的支撑凸台，通过旋转螺杆即可精准推动安装块带动链轮改变位置，实现链条张紧度的微调，位置调整到位后通过两个黑色锁紧旋钮螺栓将安装块与基板锁止固定，避免运行过程中出现位置偏移。渲染阶段对不同零部件做了差异化材质处理：金属结构件采用哑光钢材质表现，表面带有细腻的金属磨砂质感，螺栓、螺母等标准件做了镀锌金属质感处理，锁紧旋钮采用黑色硬质塑料材质，链轮采用耐磨工程塑料材质，通过材质差异清晰区分不同功能部件，同时通过环境光影渲染突出各部件的结构轮廓与装配关系。设计过程中充分考虑了链传动张紧的实际使用需求，既保证了张紧调节的操作便捷性，也兼顾了组件安装后的结构刚性，可有效避免链传动运行过程中出现的松边抖动、跳齿、脱链问题，提升链传动系统的运行稳定性与使用寿命，整体结构紧凑，安装适配性强，可广泛应用于各类需要链条张紧调节的机械传动场景中。
