摩托车轮胎手动拆装换刀工具设计

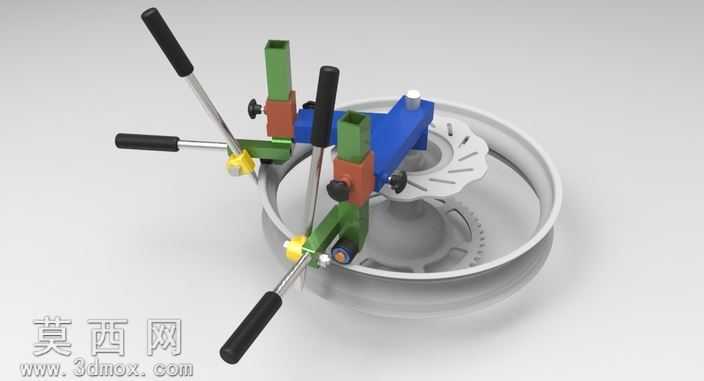

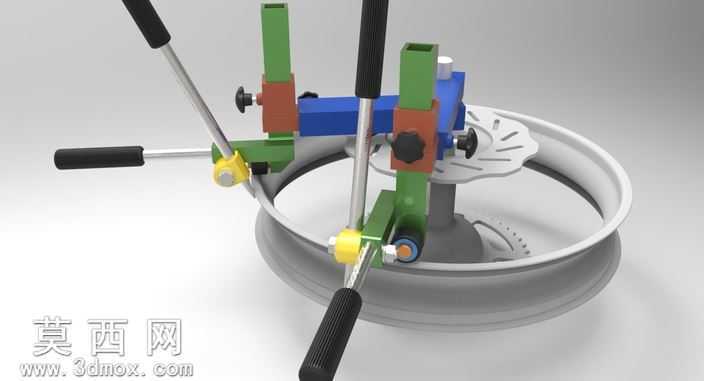

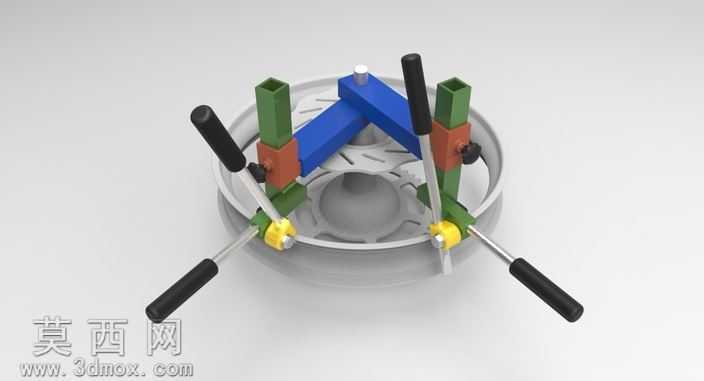

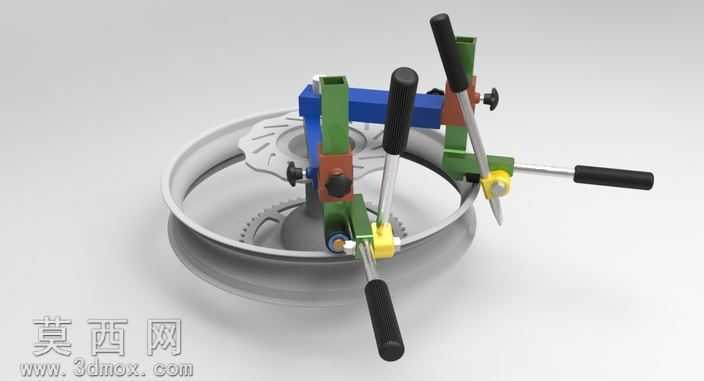

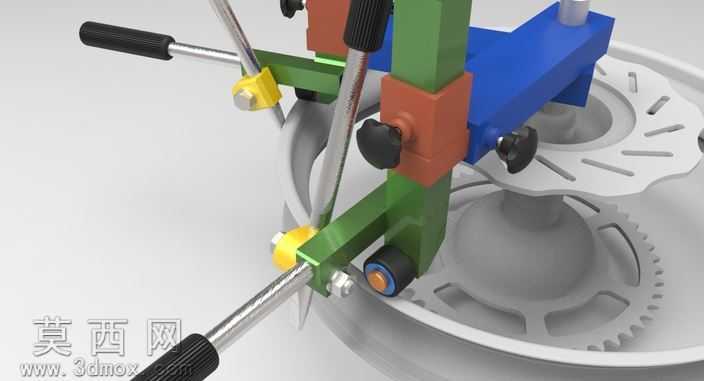

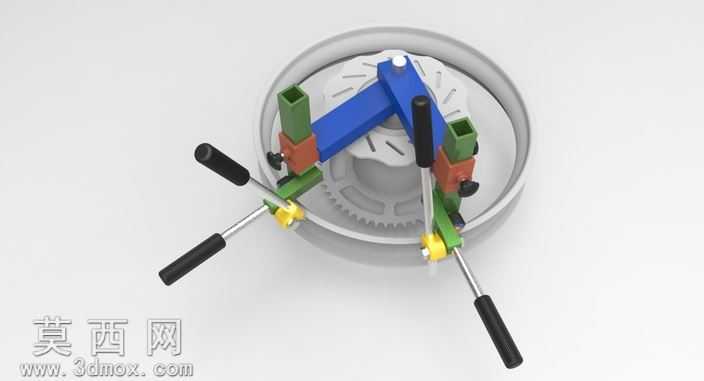

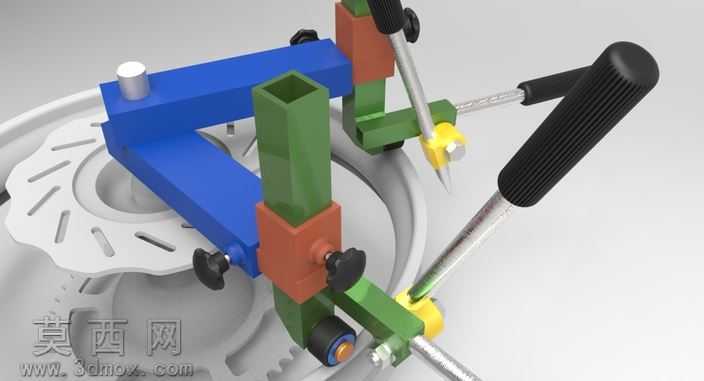

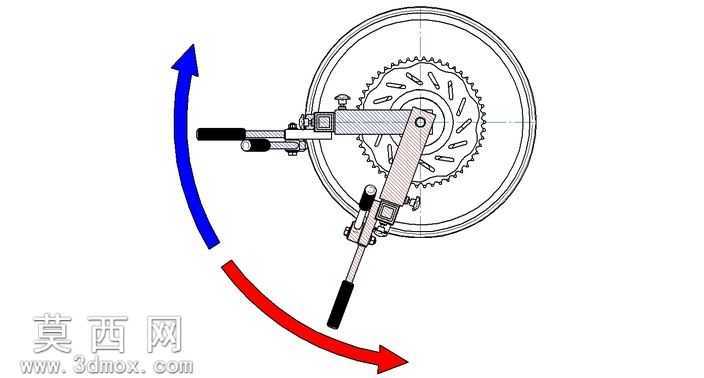

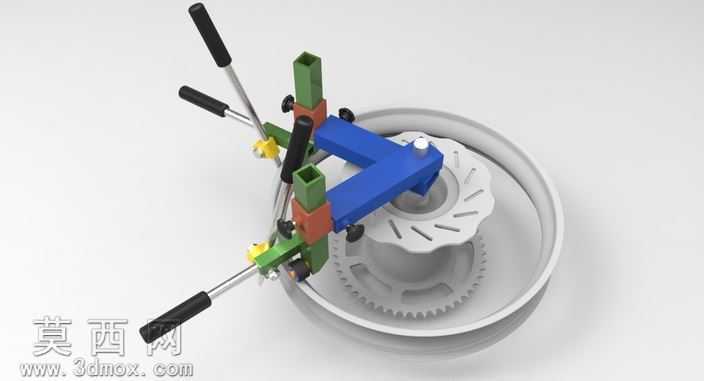

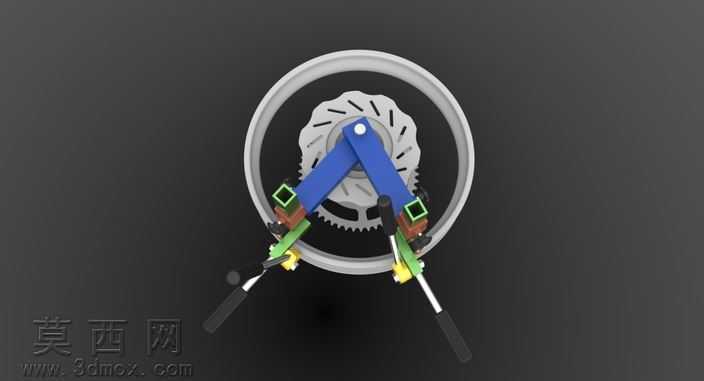

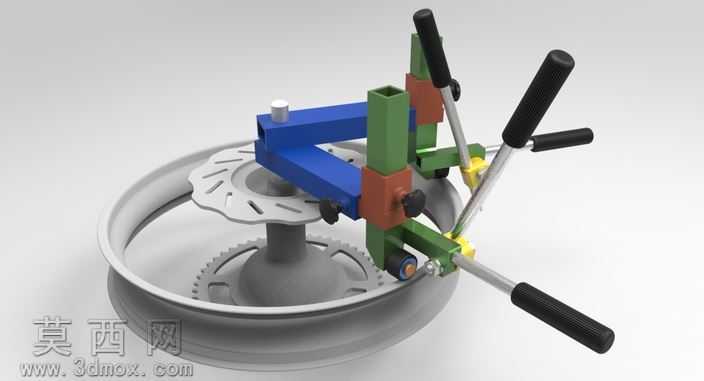

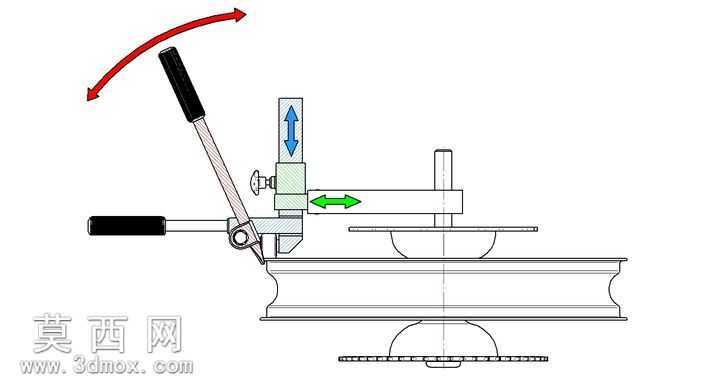

本作品为面向摩托车轮胎拆装场景设计的手动换胎工具三维模型，整体采用多臂可调式结构完成建模，通过三维软件完成各零部件的参数化建模与整机装配校验，渲染阶段采用哑光金属、防滑橡胶、工程塑料三类核心材质区分不同功能部件，还原实物的材质质感与操作视觉效果。模型结构上设置两组可独立调节的操作臂，每个操作臂分为夹持固定段、操作施力段、轮辋贴合段三部分，各臂体支持拆卸重组与位置滑移调整，可通过锁止旋钮完成任意操作位置的固定，适配不同规格摩托车前轮、后轮的轮辋尺寸，无需额外将工具与地面锁止固定即可完成操作。设计思路围绕无撬杠无损换胎的核心需求展开，在工具与轮辋接触的位置设置橡胶防护层，避免拆装过程中刮伤轮辋漆面、撬坏轮胎胎唇边缘，工具末端配备类轮胎勺结构的作业端头，配合臂体的杠杆施力结构，可轻松完成轮胎胎唇从轮辋上的剥离与复位安装，全程无需传统轮胎撬杠辅助作业。建模过程中对所有连接转轴、锁止旋钮、操作手柄的配合公差做了模拟校验，确保各活动部件的运动无干涉，操作手柄采用防滑橡胶包裹的长杆结构，符合手动操作的施力角度，降低维修作业的劳动强度。工具整体采用常见标准型材与通用五金件作为建模基础，包含方形管、螺栓旋钮、橡胶辊、六角螺钉等常规可采购零部件，仅需通过简单的管道切割、焊接、钻孔攻丝等常规机加工工序即可完成实物制作，具备极强的可制造性与成本优势。模型同时还原了工具的便携拆分属性，各臂体可快速拆解收纳，适合外出救援、售后上门维修等移动作业场景使用，作业端头可根据不同轮胎规格更换适配型号，覆盖民用摩托车、越野摩托车等多类车型的轮胎拆装需求，整体结构简单可靠，无复杂传动部件，后期维护成本极低，既适合专业维修门店使用，也可供摩托车爱好者自行制作完成家用换胎作业。
