50毫米口径气动吹关闭阀门三维设计

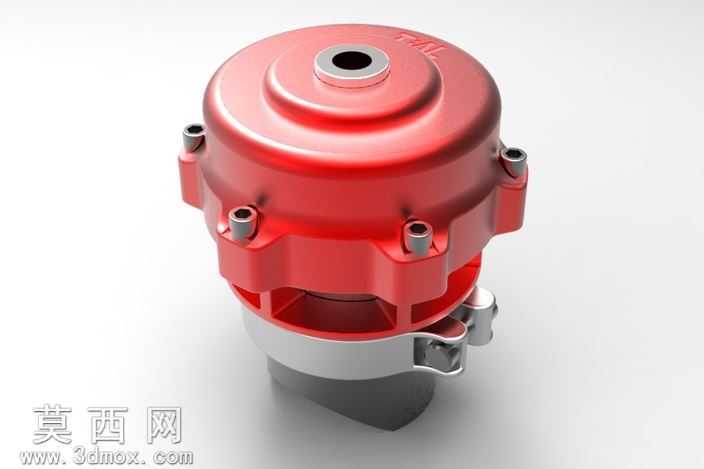

本作品为公称通径50毫米的吹关闭式阀门三维建模成果，建模过程中严格遵循气动切断类阀门的结构设计规范，先通过草图绘制完成阀门各组成部分的轮廓基准，依次构建上阀盖、气动执行腔、中阀体、下连接端等核心主体结构，对执行腔外部的加强凸台、螺栓安装孔位做了精准的尺寸匹配，保证六个周向均布的紧固螺栓孔位置度符合装配要求。建模阶段对阀门的气动驱动结构做了细节还原，执行腔内部预留了膜片或活塞的安装空间，侧面的快装卡扣结构按照实际快接式气动管路的连接尺寸绘制，保证卡扣的开合行程、卡接弧度与真实部件一致。材质与渲染环节，为上部气动执行器外壳赋予了醒目的红色哑光金属漆材质，还原工业气动元件常用的涂装质感，对螺栓紧固件做了镀锌金属材质处理，呈现银灰色金属光泽，中部密封衔接部位赋予不锈钢抛光材质，下部阀座连接端做了深灰色工程塑料与金属结合的材质区分，渲染时采用柔和的工作室打光方案，通过多角度光源凸显阀体的曲面过渡、棱角结构与材质差异，避免局部过曝或阴影过重遮挡结构细节。结构设计上充分考虑了阀门的实际功能逻辑，吹关闭式的驱动方式对应气动执行腔的进气、排气通路做了结构预留，阀体流道部分做了平滑过渡处理，减少管路介质输送的阻力，各部件之间的装配间隙按照机械设计公差要求预留，保证虚拟装配时不存在干涉问题，周向布置的紧固凸台既满足了阀腔的密封压紧力需求，也通过均匀的造型排布提升了阀体整体的视觉协调性，快装卡扣的结构设计兼顾了连接可靠性与拆装便捷性，符合工业现场快速维护的使用需求。
