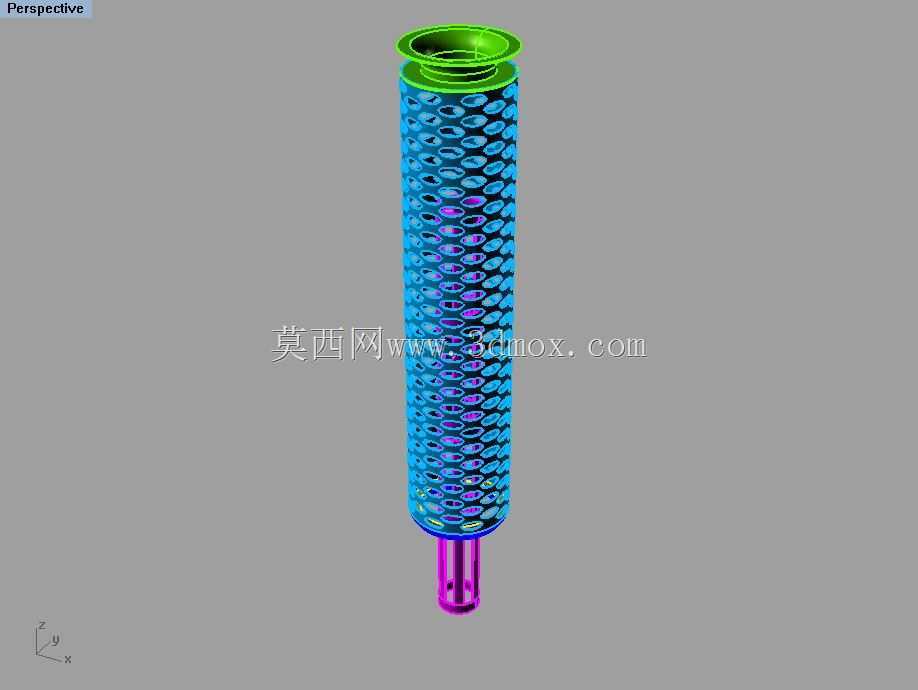

带密集孔结构的机油滤清器筒体

　　在车用内燃机润滑系统的过滤回路中，这类带密集开孔的筒体是机油滤清器的核心承载构件，日常工况下需要持续承受机油泵输送来的压力油流冲击，同时为内部过滤介质提供可靠的支撑边界。不同于普通光滑管件，筒体周身均匀排布的220个通孔是设计阶段反复校核的核心结构，这些孔的排布并非随意设置，需要兼顾通流面积、结构强度、滤芯贴合度三个核心指标，既要保证过滤后的机油能顺畅通过孔道汇入主油道，又要避免开孔过多导致筒体刚性不足，在油压波动下出现形变挤压内部滤纸的情况。从实际装车场景来看，这类筒体上端的卷边结构是和滤清器端盖配合的安装位，卷边的圆角半径、直径公差直接决定了端盖压装后的密封可靠性，一旦配合间隙超差，很容易出现未经过滤的机油旁通泄漏，

　　加剧发动机轴瓦、缸壁等摩擦副的磨损。下端的插接杆结构则是和滤清器底座的定位槽匹配，安装时可以快速导向定位，同时承受滤芯更换时的插拔作用力，设计时特意在杆体和筒体衔接处做了圆弧过渡，避免应力集中导致的根部断裂问题。做三维建模过程中，这类密集孔的排布需要先做单孔的特征参数化，再通过圆周阵列加轴向阵列的方式完成，阵列时要注意孔与孔之间的筋宽一致性，筋宽过窄会导致筒体在卷边工序出现开裂，筋宽过宽则会挤占通流面积，提升机油通过的阻力，进而影响整个润滑系统的供油效率。实际工程应用中，这类筒体一般采用镀锌钢板冲压成型，壁厚通常控制在0.5到0.8毫米之间，过薄会导致耐压能力不足，在机油冷启动的高压冲击下出现鼓胀变形，过厚则会增加材料成本，

　　同时加大卷边、冲孔工序的模具损耗。筒体的整体长度需要和对应车型的滤清器壳体内腔深度匹配，安装后上端要和止回阀的安装位预留0.3到0.5毫米的压缩余量，保证止回阀在停机状态下能可靠密封，避免机油回流导致下次启动时出现干磨。周身的通孔孔径也经过匹配计算，孔径过大无法支撑内部的过滤滤纸，会导致滤纸在油压作用下被挤出孔道出现破损，孔径过小则容易被机油中的油泥、金属碎屑堵塞，缩短滤清器的保养周期。在做结构校核时，还需要考虑机油温度变化带来的热胀冷缩影响，筒体材料的线膨胀系数要和端盖、底座材料尽量匹配，避免在发动机持续工作的高温工况下，不同部件膨胀量不一致导致密封失效。这类多孔筒体的表面粗糙度也有明确要求，冲孔后的毛刺必须经过滚磨处理，

　　否则锋利的毛刺会割破内部的过滤滤纸，造成过滤失效，同时毛刺脱落进入油道还会引发油路堵塞、摩擦副划伤等严重故障。从设备选型的角度来看，这类筒体适配的是额定流量在每分钟20到30升的润滑系统，多用于小排量乘用车的汽油机润滑回路，安装时需要注意插接杆和底座定位槽的对中，强行偏斜安装会导致杆体弯曲变形，影响后续的滤芯更换拆卸。建模过程中还要注意上端的环形凹槽结构，这个槽位是用来安装密封圈的，槽的深度、宽度公差需要和密封圈的线径匹配，压缩量控制在密封圈截面直径的15%到25%之间，压缩量过大容易导致密封圈过早老化失效，压缩量不足则会出现机油渗漏问题。
