带密集通孔结构的机油滤清器筒体

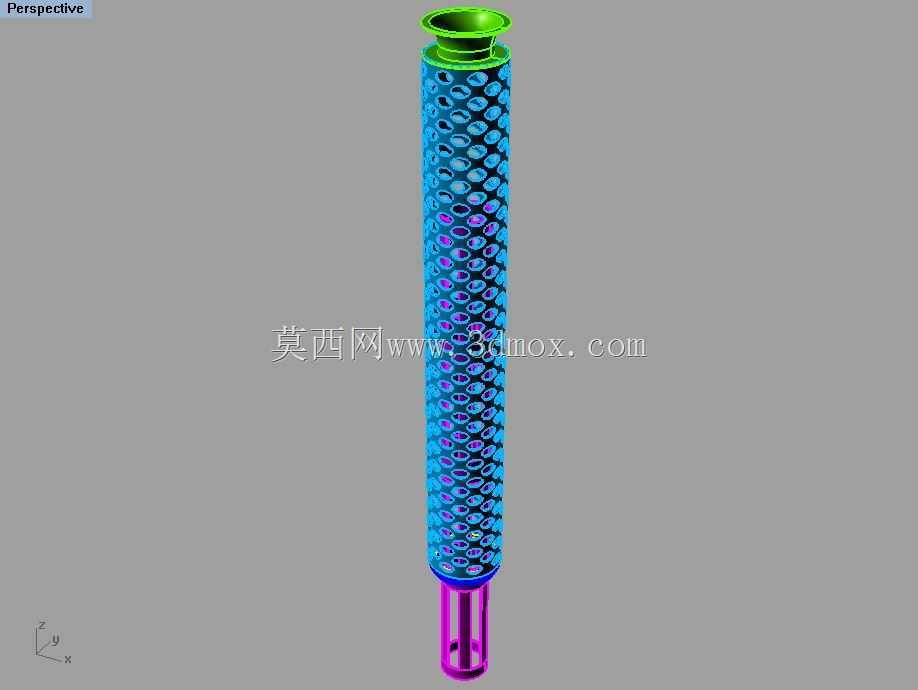

　　在车用内燃机润滑系统的运维与配套设计场景中，这类带密集通孔的滤清器筒体是核心过滤元件的承载结构，日常作业里接触到不少主机厂的润滑系统配套需求，这类筒体的设计合理性直接决定机油过滤环节的流通效率与结构可靠性。不同于光滑壁面的密封筒体，该结构周身均匀排布140个贯通孔，孔位采用交错阵列排布方式，避免同向排布带来的结构应力集中问题，同时最大化筒体周向的有效通流面积，保证机油穿过滤芯层时的流速均匀，不会出现局部流速过高冲蚀滤材、或是局部滞流形成积碳沉积区的问题。筒体上端设计有扩口式翻边结构，这个结构并非简单的收口造型，实际装配时要和滤清器上端盖的密封槽配合，翻边的圆角半径、扩口角度都有严格的尺寸边界，

　　过大会导致端盖压装后密封胶填充不足出现渗油，过小则会在压装过程中刮伤端盖的密封涂层，长期受机油温度交变影响容易出现密封失效。筒体下端的缩径段是和滤清器底座的对接定位结构，设计时要匹配底座的定位止口尺寸，保证整个滤芯装入外壳后不会出现径向窜动，尤其是发动机运行过程中存在持续振动，若定位间隙过大，滤芯会在壳体内晃动，长期下来会导致旁通阀的触发机构偏移，出现过滤失效的风险。从设计思路上看，这类多孔筒体的孔位排布首先要避开上下两端的密封配合段，两端预留的无孔区长度要和端盖、底座的压装行程匹配，保证压装后密封区域完全覆盖无孔段，不会出现机油未经过滤直接从孔位短路流出的问题。孔型选择上采用等直径圆孔，相比异形孔或者长圆孔，

　　圆孔的冲压成型工艺性更好，批量生产时模具寿命更长，同时孔边缘的毛刺更容易控制，不会出现锐边割伤滤材的情况。实际建模过程中，这类密集孔的阵列要充分考虑筒体的壁厚参数，壁厚过薄会导致冲孔后筒体圆度超差，装配后和滤材的贴合度不足，出现旁流间隙；壁厚过厚则会增加不必要的重量，同时冲孔时的冲裁力过大，容易导致孔位周边出现材料凹陷，影响筒体外观和尺寸精度。在润滑系统工作时，机油从筒体外侧的进油口进入滤清器外壳，穿过滤材层后通过筒体上的通孔进入筒体内部空腔，最终从中心油道流向发动机各润滑摩擦副，这些通孔的总通流面积要大于中心油道的通流面积，避免在筒体位置形成节流效应，导致整个润滑系统的机油压力损失过大，影响主油道的供油压力。

　　设计时还要考虑不同粘度机油的低温流通特性，在低温冷启动时机油粘度较高，足够的通流面积能保证冷启动时机油快速通过滤芯，避免出现供油不足导致的干磨问题。另外筒体的材料一般选用冲压性能良好的冷轧钢板，表面做电泳防锈处理，建模时要预留表面处理层的厚度尺寸，避免处理后实际装配尺寸超出公差范围。孔位的排布密度也要结合滤材的支撑需求，过密的孔位会导致滤材在压差作用下过度嵌入孔内，长期使用后滤材出现破损，过疏则会导致通流不足，因此140个孔的排布是经过通流计算、结构强度校核、滤材支撑需求多方面平衡后的结果。筒体的整体直线度也要严格控制，若直线度超差，装入滤材后会出现局部滤材被挤压过紧、局部间隙过大的问题，影响过滤效率和滤芯使用寿命。在三维建模过程中，这类密集孔的特征创建要注意特征阵列的参数关联，保证修改筒体直径、高度参数时，孔位能自动适配排布，避免后续改型时出现孔位错位、部分孔超出筒体壁面的问题，同时要做结构的有限元校核，验证在额定机油压差下，筒体的变形量在允许范围内，不会出现孔位变形撕裂、筒体失稳的情况。
