Viper8喷气发动机燃油滤清器剖面结构

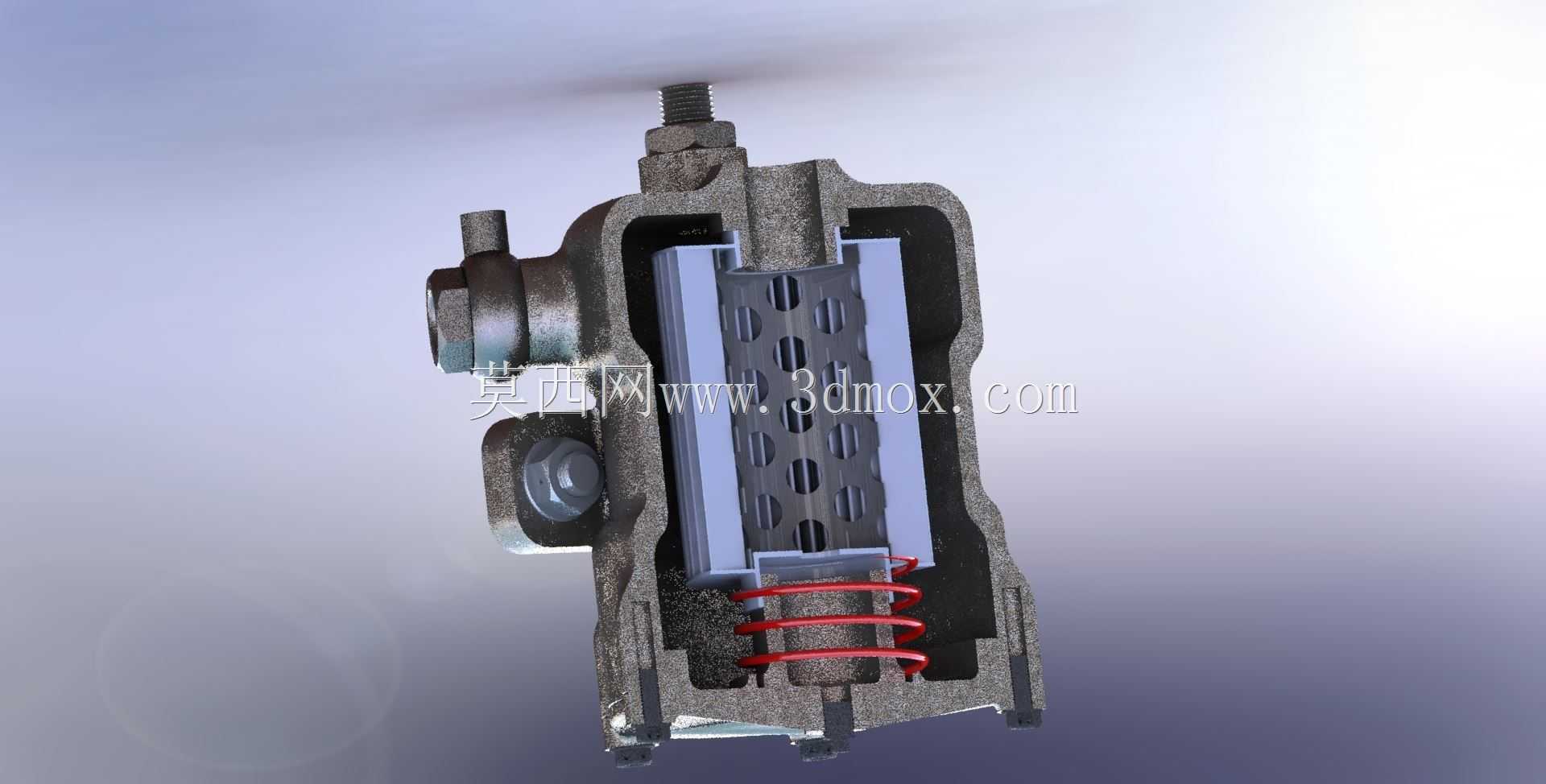

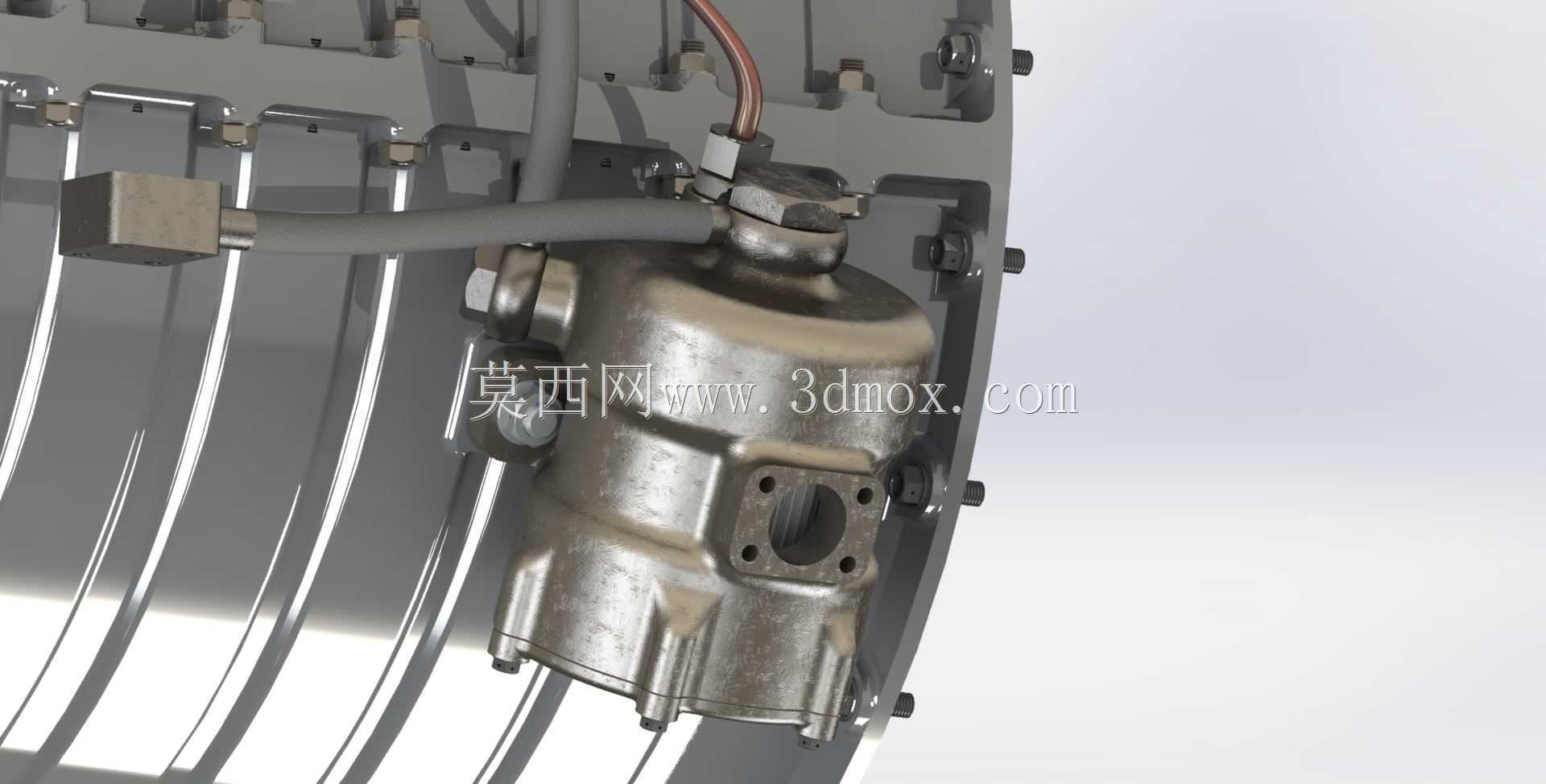

　　航空动力系统的燃油供给链路中，燃油清洁度直接决定燃烧室工作稳定性与热端部件寿命，哪怕微米级的硬质杂质进入喷油嘴，都可能造成喷孔堵塞、雾化不均，极端工况下甚至会引发涡轮叶片烧蚀、空中停车等严重故障，这款适配Viper8喷气发动机的燃油滤清器，正是承担燃油进路最后一级精滤的核心部件。从剖面结构能清晰看到其壳体采用高压铸造成型，进油口设置在侧部带安装凸台的位置，凸台上预留的螺栓孔可直接与发动机燃油管路的法兰面对接，出油口位于壳体底部中心，顶部的螺纹接头用于固定在发动机安装支架上，整体安装边界紧凑，可直接嵌入发动机外部附件的狭小安装空间，不需要额外设计转接支架，适配Viper8系列发动机的原有安装点位。

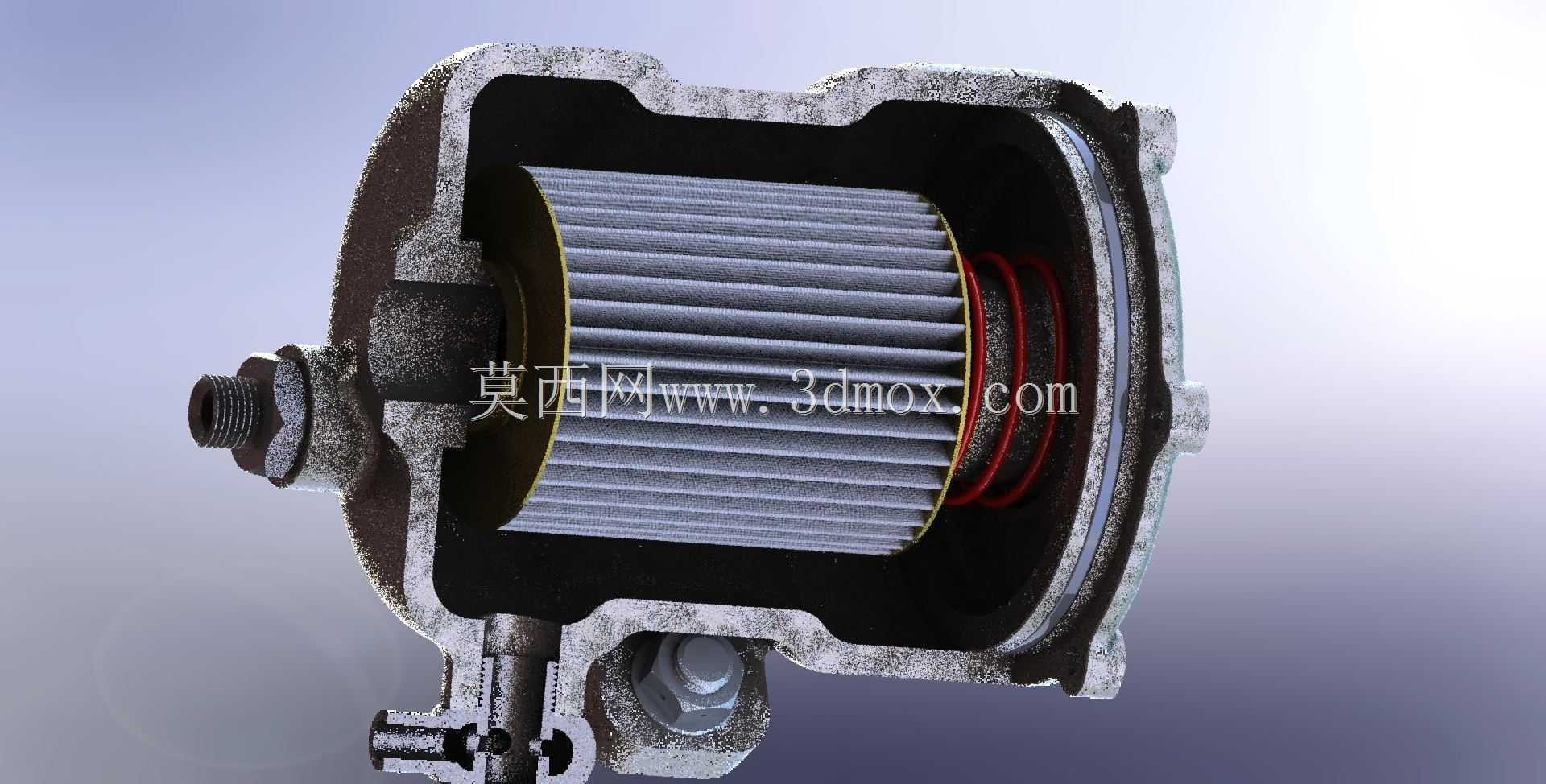

　　内部过滤核心采用褶皱式滤材结构，滤材折叠后形成的多通道结构可在有限的壳体内腔中最大化过滤面积，保证额定燃油流量下的压损控制在允许范围内，滤材上下端通过端盖密封固定，避免未过滤燃油从旁侧缝隙短路流至出油端。滤腔底部设置的圆柱螺旋压缩弹簧，始终给滤芯提供向上的预紧力，抵消发动机工作过程中产生的高频振动，防止滤芯在壳体内出现窜动、密封面错位的问题，同时在需要更换滤芯时，弹簧可将滤芯自动顶出部分距离，方便维护操作。侧部集成的旁通阀结构是航空燃油滤的必备安全设计，当滤材堵塞到进出口压差超过设定阈值时，旁通阀会自动开启，让部分燃油绕过滤芯直接供给燃烧室，哪怕此时燃油未经过滤，也能优先保证发动机的燃油供给不中断，避免出现空中断油的致命故障，旁通阀的开启压力经过精准匹配，既不会在正常过滤工况下误开启，也不会在滤芯堵塞时造成油路断供。

　　这类航空发动机燃油滤的设计逻辑和地面工业设备、车用燃油滤有明显区别，首先要满足宽温域工作要求，从地面停机的低温环境到高空巡航的低温低气压，再到发动机舱内的高温辐射环境，壳体材料、密封件、滤材都要在-50℃到120℃的温度区间内保持性能稳定，不会出现材料脆裂、密封失效、滤材脱胶的问题。其次是抗振动性能要求，发动机工作时的宽频振动会持续作用在滤清器上，所有连接部位都要做防松设计，壳体的壁厚经过强度校核，可承受燃油管路的压力脉动以及飞行过程中的过载冲击，不会出现壳体开裂、接头漏油的问题。

　　在实际维护场景中，这类燃油滤属于发动机定检的必查部件，地勤人员可通过壳体上的压差指示接口（部分型号集成在旁通阀结构上）判断滤芯堵塞状态，不需要拆解壳体就能评估是否需要更换滤芯，降低维护工作量。从建模角度看，这个剖面模型完整还原了内部各零件的装配关系，包括滤材的褶皱形态、弹簧的旋向与节距、旁通阀的密封结构、壳体的铸造圆角与安装凸台的细节，可用于航空发动机构造教学、燃油系统原理演示，也可作为同类型航空燃油滤设计的结构参考，帮助设计人员理解航空级过滤部件的冗余设计思路、安装边界约束以及各功能部件的布局逻辑，避免在同类产品设计中出现密封失效、压损过大、维护不便等常见问题。
