工业供热专用热发生器成套结构设计

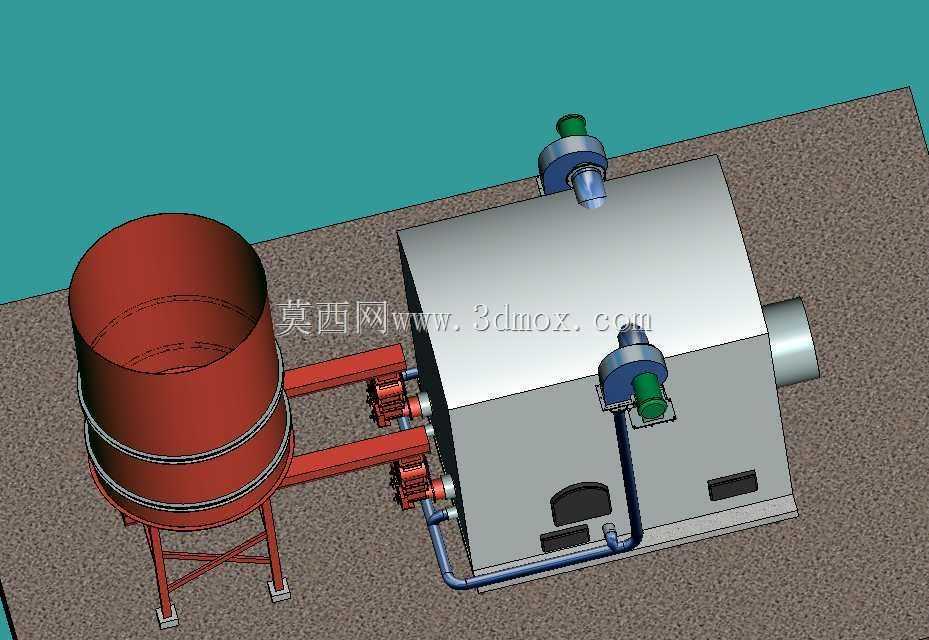

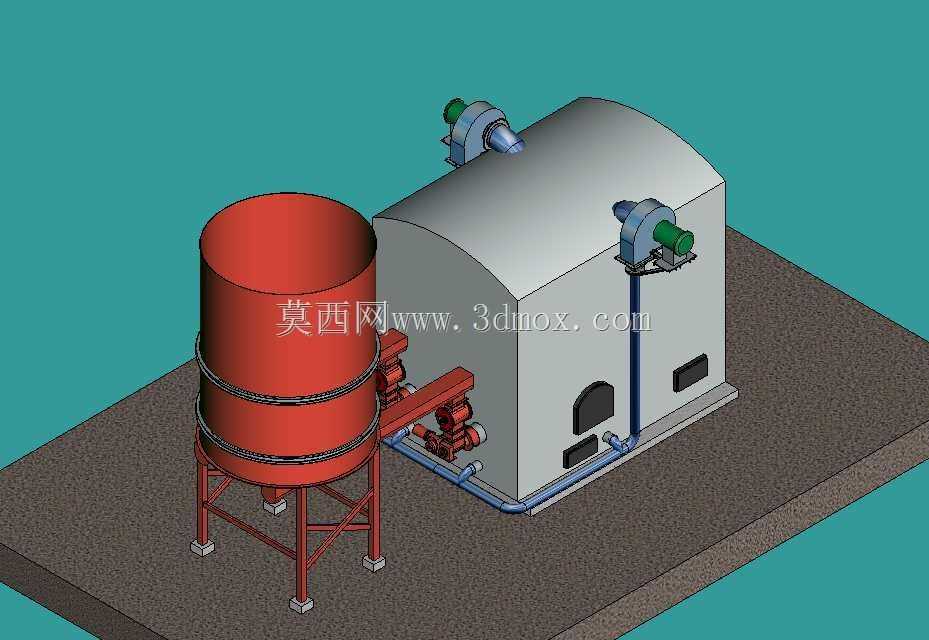

　　在食品加工、化工配料、建材养护这类需要稳定持续中温热源的生产场景里，独立配置的专用热发生器往往比厂区集中供热管网更适配小批量、多工位的灵活供热需求，这套三维结构完整还原了成套供热单元的现场布置逻辑，没有做脱离实际安装场景的理想化简化。从现场安装边界来看，整套设备采用撬装式集成布局，主体卧式炉体搭配旁侧立式储料单元，整体占地投影控制在常见工业厂房标准柱距的单格区间内，不需要额外做大规模设备基础改造，就位后仅需对接出料管路、供电线路与排烟通道即可完成投用前的主体安装，适配多数中小型生产车间的设备预留空位尺寸。设计阶段优先考虑了日常运维的操作空间，炉体正面预留的两个检修口分别对应燃烧室清灰与换热管路检查位置，

　　操作高度匹配成年操作人员站立作业的舒适区间，不需要额外搭设操作平台；顶部布置的两套送风单元采用侧装支架固定，预留了足够的拆装空间，后期更换风机叶轮或者检修电机时不需要动用大型吊装设备，单人借助常规检修工具即可完成作业。旁侧的立式储料单元采用锥底下料结构，配套的支架支腿高度经过核算，刚好留出下方输送装置的安装空间，储料罐环向设置的两道加强箍对应罐体不同液位的承压需求，避免长期储料过程中罐体出现形变，连接储料罐与炉体的输送管路采用倾斜布置，减少物料输送过程中的卡滞残留，管路上配置的多组阀组可以精准调节进料速率，匹配不同供热负荷下的物料消耗需求。炉体内部的换热流道采用折返式布局，在有限的腔体空间内拉长烟气与换热介质的接触路径，

　　提升热源利用效率，外部包覆的保温层厚度经过热损计算，保证设备满负荷运行时外表面温度符合工业设备安全操作规范，避免操作人员误触烫伤。整套设备的管路走线全部沿设备底座边缘排布，采用管卡固定在底座型材上，没有悬空布置的管线，既避免生产过程中物料搬运剐蹭管线，也方便后期排查管路漏点。从功能逻辑上看，这套设备可以独立完成物料储存、定量输送、燃烧换热、温度调控的全流程作业，不需要额外搭配独立的储料仓或者外置送风设备，对于需要临时增设供热工位、或者厂区集中供热覆盖不到的边角生产区域，这种集成式的热发生器可以大幅缩短现场施工周期，减少配套辅机的采购成本。建模过程中对所有连接法兰的位置、螺栓孔间距都做了1:1还原，

　　甚至支腿底部的调节垫板结构都完整呈现，施工人员可以直接参照三维模型核对现场基础的预埋螺栓位置，不需要反复对照二维图纸核对安装尺寸，有效减少现场安装的对位误差。考虑到不同生产场景的供热介质差异，模型里预留了换热介质进出口的接口扩展位，设计人员可以根据实际需求在对应位置加装温度传感器、压力检测仪表或者流量调节阀，不需要对主体炉体结构做二次切割改造，适配热风输出、导热油循环、热水供应等多种不同的供热输出需求。
