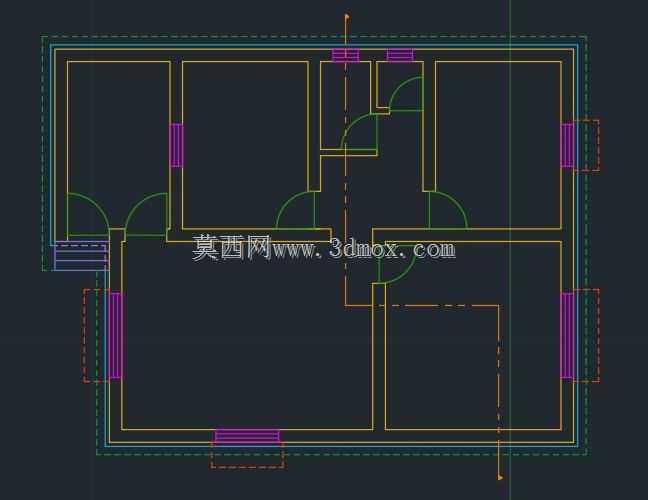

民用住宅室内空间平面布局设计图

　　这份平面布局设计图针对常规多层民用住宅的单楼层空间完成绘制，核心服务于建筑结构施工、室内装修方案落地、水电管线排布等多个工程环节，是建筑全流程作业中衔接前期方案与现场施工的核心技术参照。从图面呈现的结构来看，整体外轮廓为规整矩形，外围采用连续闭合的承重墙体结构，墙体厚度符合常规砌体住宅的外墙承重标准，能够为上部楼层提供稳定的结构支撑，同时满足外围护结构的保温、隔音等基础性能要求。内部通过不同厚度的隔墙完成空间划分，将整体区域拆分为多个独立功能空间，各空间之间通过预留的门洞实现连通，门洞位置的设置充分考虑了日常生活动线的合理性，避免出现动线交叉、绕行距离过长的问题。图中明确标注了所有外窗的安装位置，外窗均设置在外墙对应位置，

　　窗洞尺寸结合对应空间的采光需求设定，保证主要功能空间能够获得足够的自然采光，同时兼顾通风对流的需求，窗洞周边的墙体预留了标准的安装边界，可直接匹配常规民用窗的安装尺寸要求，无需现场额外大规模剔凿调整。入户门设置在户型侧方位置，进门后预留了足够的过渡空间，可作为玄关区域使用，避免开门后直接直视室内主要活动区域，兼顾了使用隐私性与动线缓冲需求。各功能空间的面积分配贴合普通家庭的日常使用习惯，公共活动区域与私密休息区域通过隔墙实现明确分隔，减少不同功能区之间的相互干扰。绘制过程中严格遵循建筑制图的线型规范，不同颜色的线型分别对应不同的结构构件：黄色实线代表已完成砌筑的实体墙体，紫色块体对应门窗安装的预留洞口位置，

　　绿色弧线代表门扇的开启方向与转动半径，可直接用于指导现场施工时的门窗安装定位，避免出现门扇开启后碰撞墙体、家具的问题。虚线部分则对应上部结构的投影边界或者预留的管线走向通道，为后续水电施工、吊顶安装提供明确的位置参照，减少施工过程中的管线交叉冲突。从安装边界的角度来看，所有墙体的定位尺寸均按照模数化标准设定，可直接匹配常规民用建筑的砌块尺寸，施工时能够减少砌块的切割量，降低材料损耗，提升现场砌筑效率。各门洞的宽度尺寸结合对应空间的使用频率与通行需求设置，公共区域的门洞宽度满足日常家具搬运、多人同时通行的要求，私密空间的门洞宽度兼顾通行需求与空间利用率。这份平面图可直接作为三维建模的底图参照，设计人员可基于该平面的墙体定位、

　　门窗位置快速拉伸生成三维建筑模型，后续开展室内装修方案设计、家具排布模拟、采光效果分析等工作，也可作为结构受力验算的基础参照，核对墙体承重位置是否符合结构安全要求。在实际工程应用中，这类平面图是施工方进行现场放线的核心依据，施工人员可根据图面标注的尺寸定位，在地面完成墙体、门窗洞口的放线标记，保证施工完成后的空间尺寸与设计方案一致，避免出现尺寸偏差导致后续门窗、家具无法安装的问题。同时该图也可作为装修阶段的基础参照，设计人员可基于现有墙体结构调整空间布局，在非承重隔墙上按需调整门洞位置，或者拆除部分隔墙实现开放式空间的改造需求，图面明确区分了承重墙体与非承重隔墙的位置，能够避免装修过程中误拆承重墙体带来的结构安全隐患。
