手动三辊式小型轧机结构设计

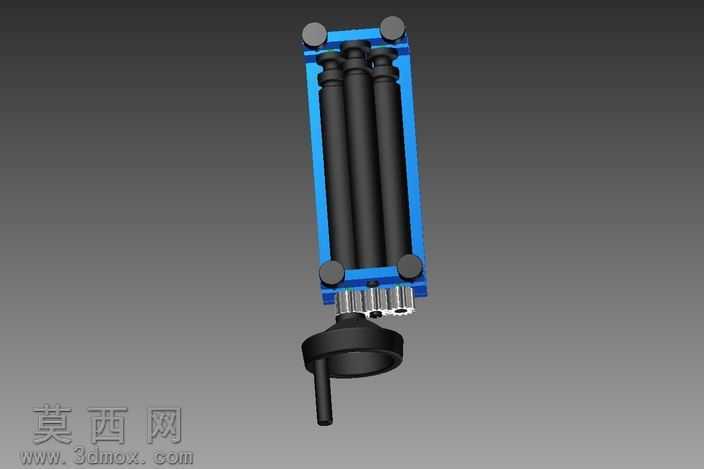

本作品为手动驱动的三辊式小型轧机三维建模作品，整体采用立式排布的三辊核心结构，在三维建模过程中，首先对核心的三根平行轧辊进行参数化建模，严格控制三根轧辊的平行度公差与轴径尺寸，保证辊间间隙的均匀可调性，建模时对轧辊两端的定位轴肩、轴承安装位做了精细化的结构还原，确保后续装配环节的干涉检查能够精准验证结构合理性。机架部分采用蓝色框架式结构设计，建模时通过拉伸、切除等特征完成框架的一体式结构搭建，在四个角位设置了轧辊端部的定位安装座，每个安装座都预留了紧固件的装配孔位，还原了真实设备的装夹定位逻辑。底部的手动驱动机构包含手轮、传动齿轮组两个核心部分，建模时对齿轮的齿形参数、啮合间隙做了符合机械设计标准的还原，手轮的握持结构、连接轴的传动路径都按照真实手动设备的传动逻辑搭建，确保手动转动手轮时，动力能够通过齿轮组平稳传递到轧辊，实现辊压作业的动力输入。渲染环节采用哑光金属材质模拟轧辊的金属加工表面，还原冷轧辊的磨砂金属质感，机架部分采用亮蓝色工程漆面材质，区分金属结构件与外观防护结构的材质差异，齿轮、手轮部分采用发黑处理的金属材质，还原手动机械零件的表面处理效果，整体渲染光影采用柔和的侧上方打光，清晰呈现各部件的装配层次与结构轮廓，避免阴影遮挡关键的装配细节。设计思路围绕小型化、手动驱动的实验/教学用轧机定位展开，整体结构紧凑，省去了复杂的电动驱动单元，通过三辊排布的结构提升单次进料的轧制效率，框架式机架在保证结构刚性的前提下尽可能简化冗余结构，降低整体设备的体积与重量，适合小批量工件的简易轧制加工、机械原理教学演示等场景使用，建模过程中对所有运动部件做了装配间隙的预留，确保虚拟装配状态下各运动副能够顺畅转动，不存在结构干涉问题，各连接部位的紧固件、定位件都做了等比例还原，完整呈现小型轧机从外部框架到内部传动的全结构细节。
