Viper8喷气发动机涡轮结构三维设计

　　在航空燃气涡轮动力装置的热端部件设计中，涡轮段是直接决定整机循环效率与输出功率裕度的核心单元，本次呈现的Viper8喷气发动机涡轮结构，完全围绕小推力涡喷发动机的实际工况需求完成结构建模与细节还原。从实际装机应用场景来看，该涡轮单元适配于小型巡航级航空动力平台，既可以作为靶机、小型长航时无人机的主动力核心热端部件，也可作为地面小型燃气轮机发电、辅助动力单元的核心做功模块，其运行工况覆盖了从慢车状态到最大加力状态的全区间热负荷、机械负荷变化区间，设计过程中需要同时兼顾气动效率、结构强度、冷却可靠性三方面的平衡。

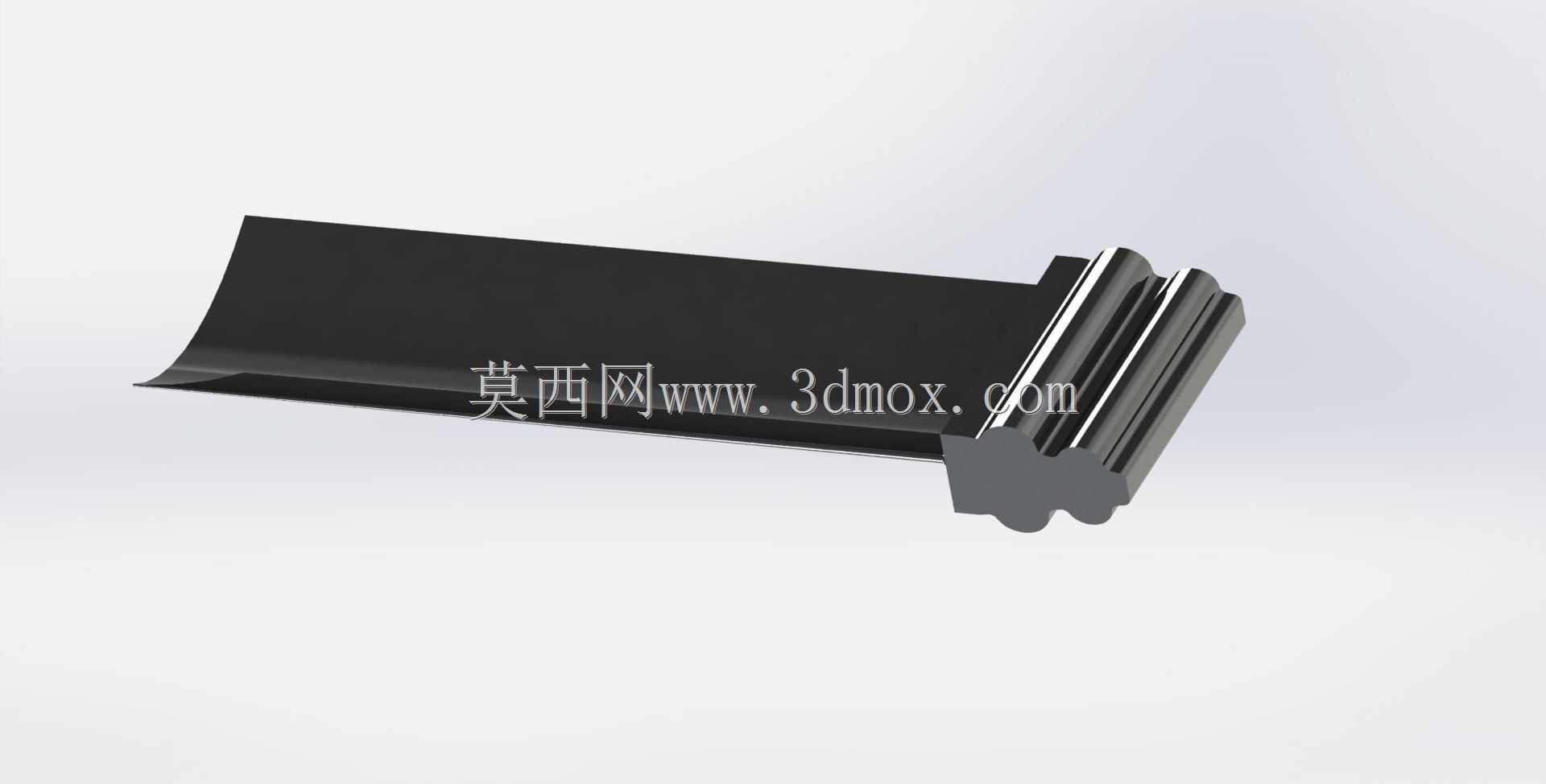

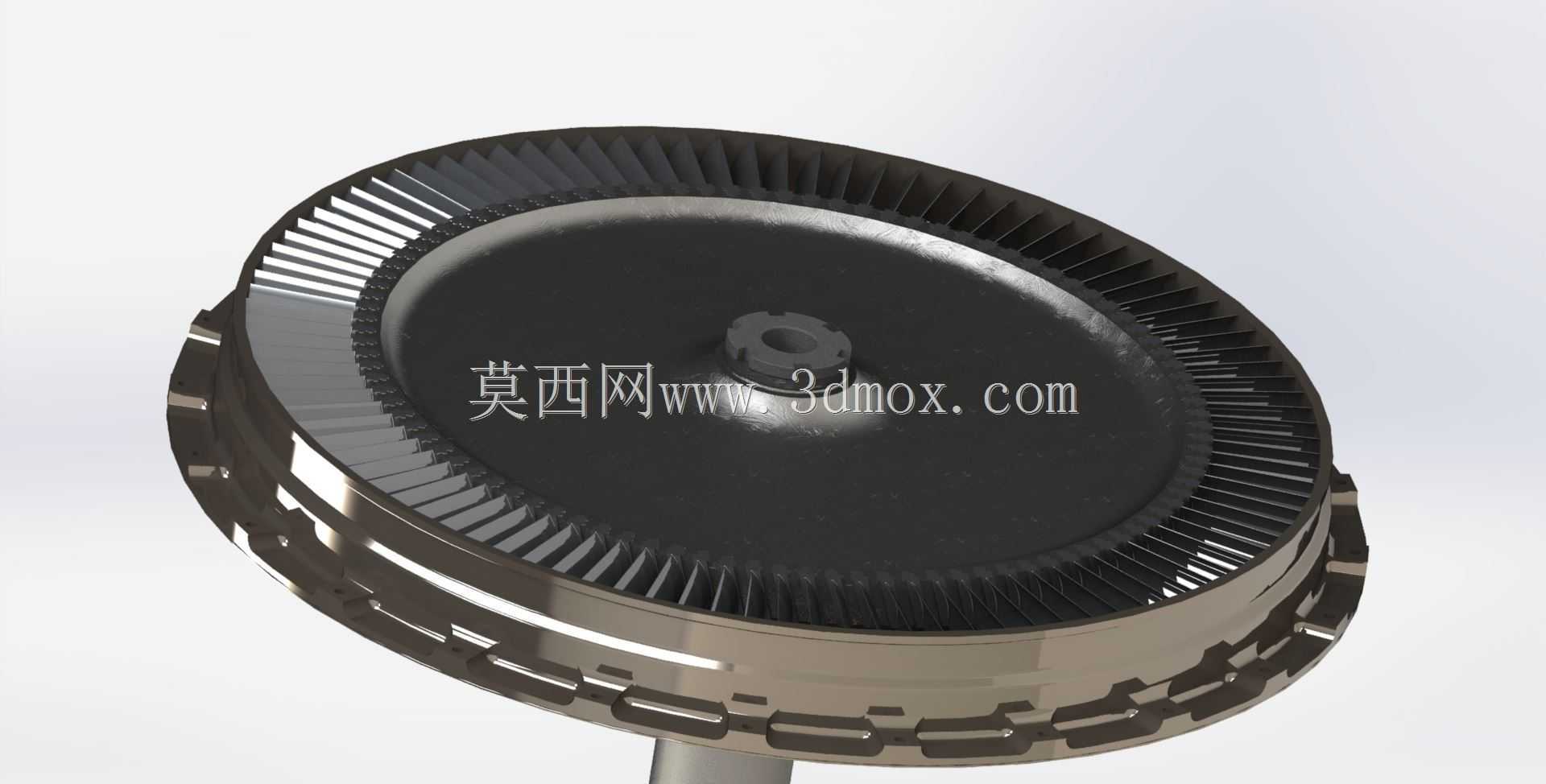

　　从功能实现逻辑来看，离开燃烧室的高温高压燃气首先经过涡轮导叶段完成气流整流与预旋，将燃气的部分焓降转化为定向流动的动能，随后高速气流冲击涡轮工作叶片，推动涡轮轮盘整体旋转，将燃气的热能与压力能转化为旋转轴的机械功，这部分输出功首先通过同轴连接的传动轴驱动前端压气机转子持续完成进气压缩，维持发动机的整个热力循环持续运转，剩余的轴功则作为输出功率传递给负载端。不同于大涵道比涡扇发动机的低压涡轮长叶片设计，该小推力涡喷的涡轮叶片采用短弦长大扭角的叶型设计，叶根处采用枞树型榫头结构与轮盘轮缘的榫槽完成配合，这种连接结构既可以保证高温工况下叶片与轮盘之间的热膨胀补偿间隙，也能在高转速下均匀传递叶片承受的离心载荷，避免局部应力集中导致的结构失效。

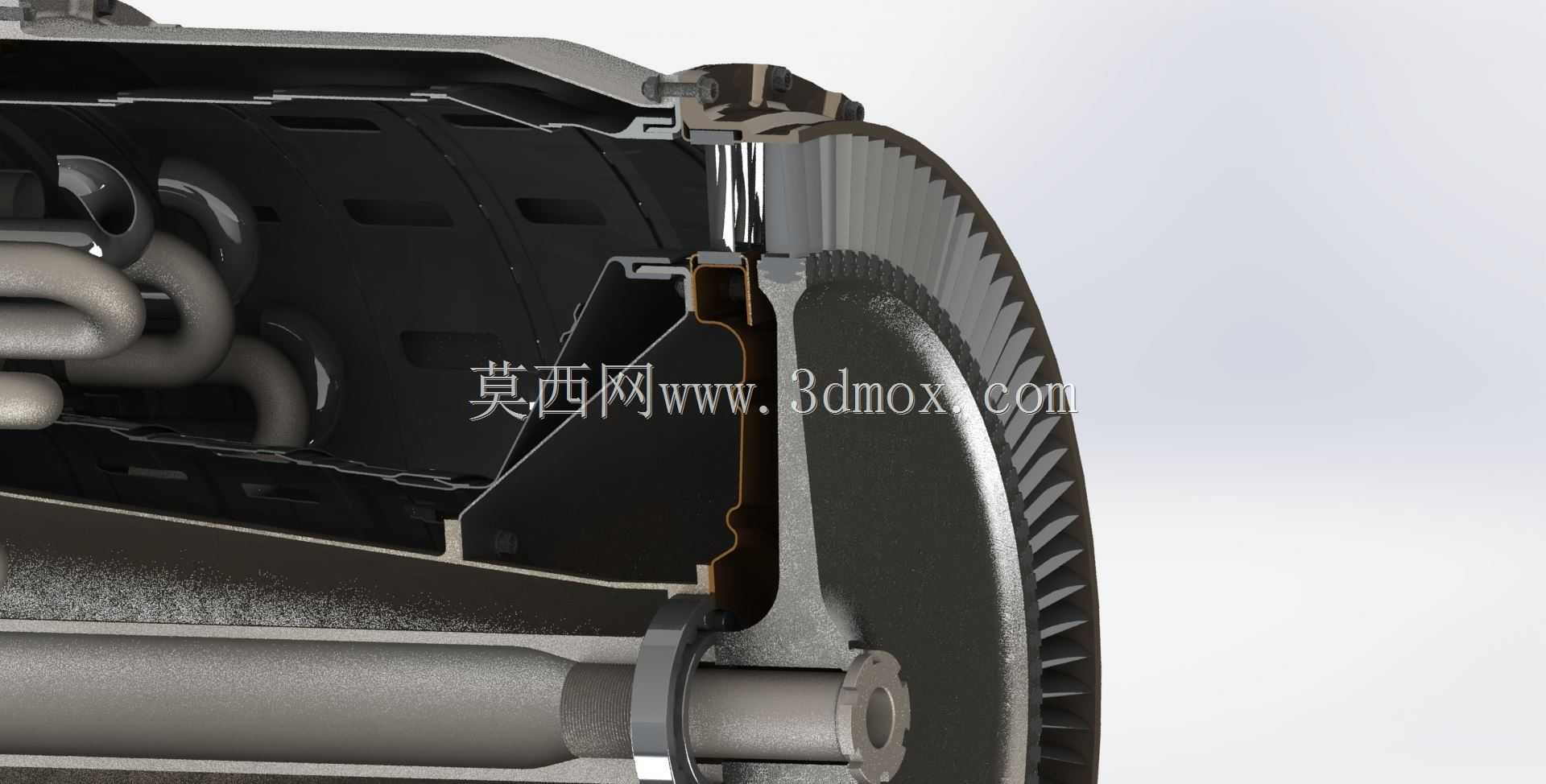

　　冷却系统的结构设计是该涡轮单元的核心细节，建模过程中完整还原了涡轮护罩、轴承腔、阀盘位置的冷却气流通道：从压气机级引出的一部分温度相对较低的压缩空气，首先通过燃烧室机匣上的引气孔进入涡轮护罩的环形冷却腔，沿护罩内壁的气膜孔流出形成低温气膜，隔绝高温燃气对护罩金属壁面的直接冲刷；随后这股冷却气流沿轮盘前后的轴向间隙流入轴承腔位置，对支撑涡轮轴的滚动轴承进行持续冷却，带走轴承高速旋转产生的摩擦热，同时在轴承腔两端形成密封气压，防止高温燃气侵入轴承腔破坏润滑脂的工作性能；完成轴承冷却后的气流最终汇入排气段中心区域，与主燃气流混合后一同排出发动机，整个冷却流路的走向、通道截面尺寸、引气位置的选取都经过气动参数匹配，既保证足够的冷却气量满足热端部件的温度控制要求，又不会因为引气量过大导致压气机效率损失过多，影响整机的循环效率。

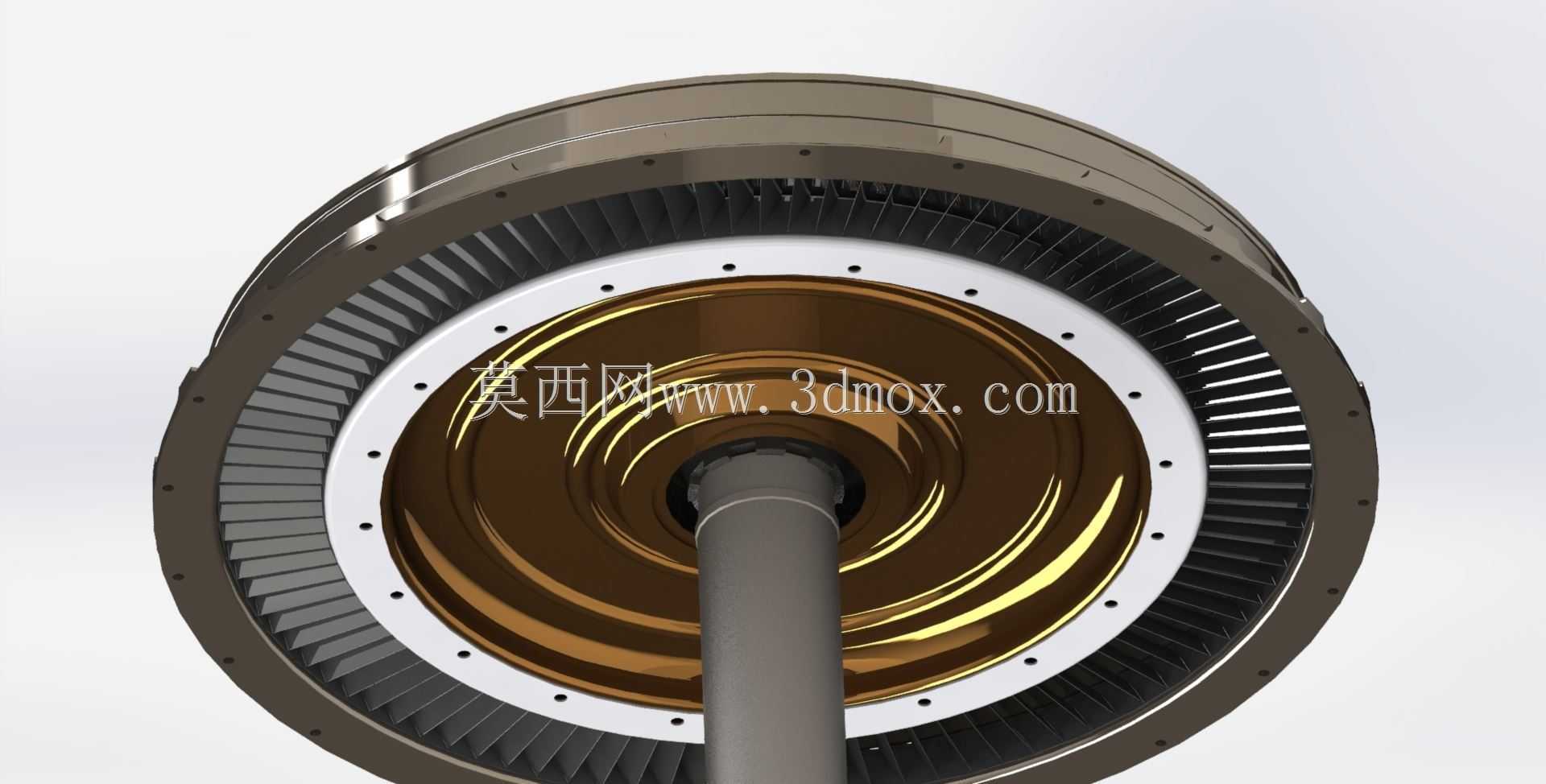

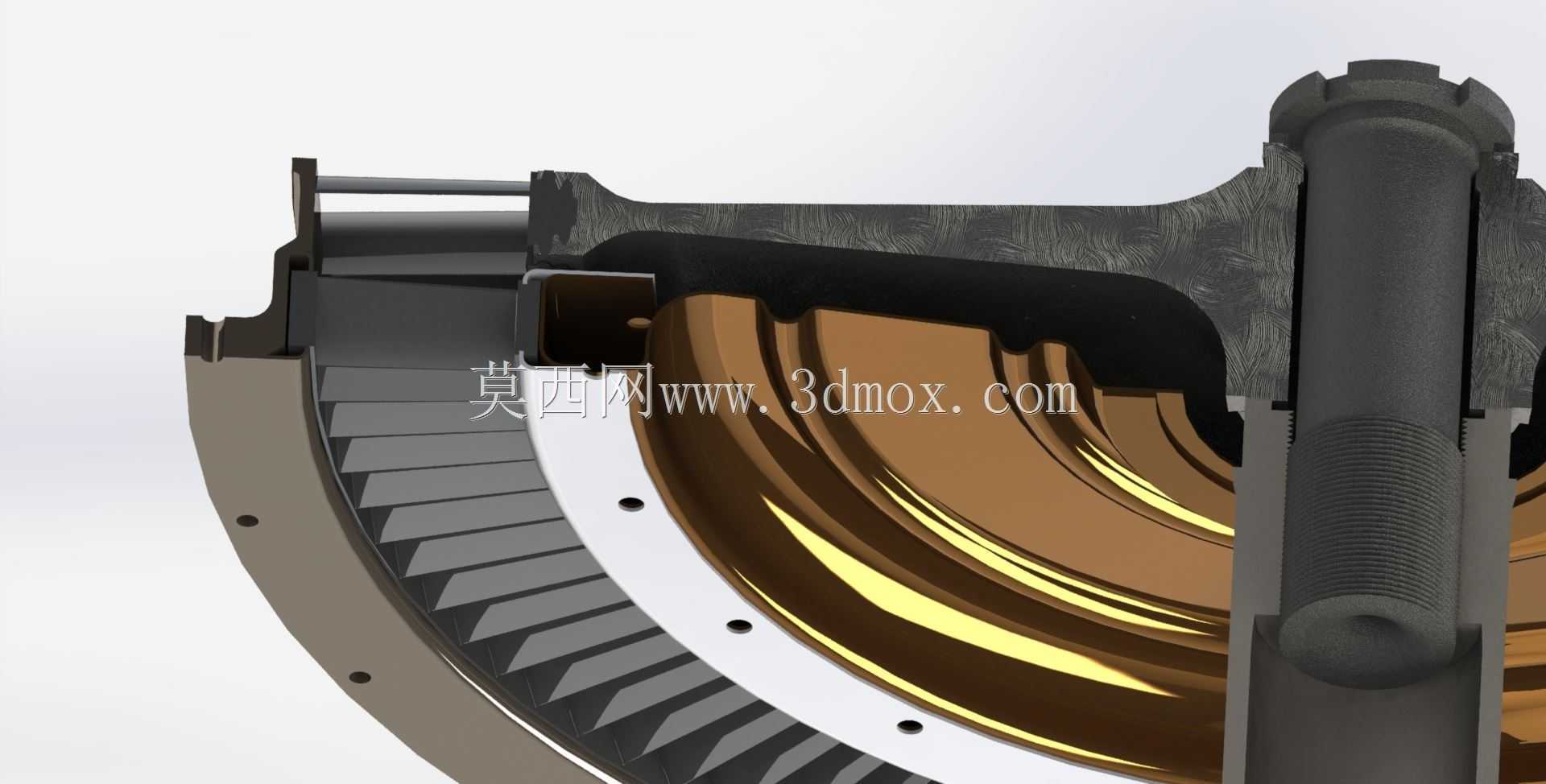

　　从安装边界与尺寸配合来看，该涡轮单元的轮盘中心孔与涡轮轴采用过盈配合加端面键的连接方式，保证扭矩传递的可靠性，轮盘前后端面分别设置有密封篦齿结构，与静子件上的密封环配合形成非接触式密封，减少冷却气流的泄漏量；涡轮外环与涡轮叶片叶尖之间预留了合理的径向间隙，这个间隙值的选取需要同时考虑冷态装配间隙、工作状态下轮盘的离心伸长量、叶片的热伸长量以及机匣的热变形量，间隙过大会导致叶尖漏气损失增大，降低涡轮的做功效率，间隙过小则会在工况快速变化时出现叶尖刮蹭机匣的故障，严重时会导致叶片断裂等严重事故。整个涡轮转子组件在装配完成后需要进行整体动平衡校准，在轮盘端面预留的平衡去重位置可以根据动平衡测试结果去除少量材料，将转子的不平衡量控制在允许范围内，避免高转速下出现过大的振动，影响轴承寿命与整机运行稳定性。

　　从结构设计思路来看，整个涡轮单元的建模完全遵循实际航空发动机的结构设计规范，所有的圆角、倒角、卸载槽、配合面尺寸都符合航空动力部件的加工工艺要求，叶片的叶型截面沿叶高方向的扭角变化规律完全匹配小流量涡喷发动机的燃气流动特性，保证气流在整个叶高范围内都能以最佳攻角冲击叶片型面，减少流动分离带来的效率损失；涡轮导叶的安装角度可以根据不同工况的燃气参数进行小范围调整，保证在不同转速下都能为工作叶片提供合适的气流预旋角度，拓宽涡轮的稳定工作区间。
