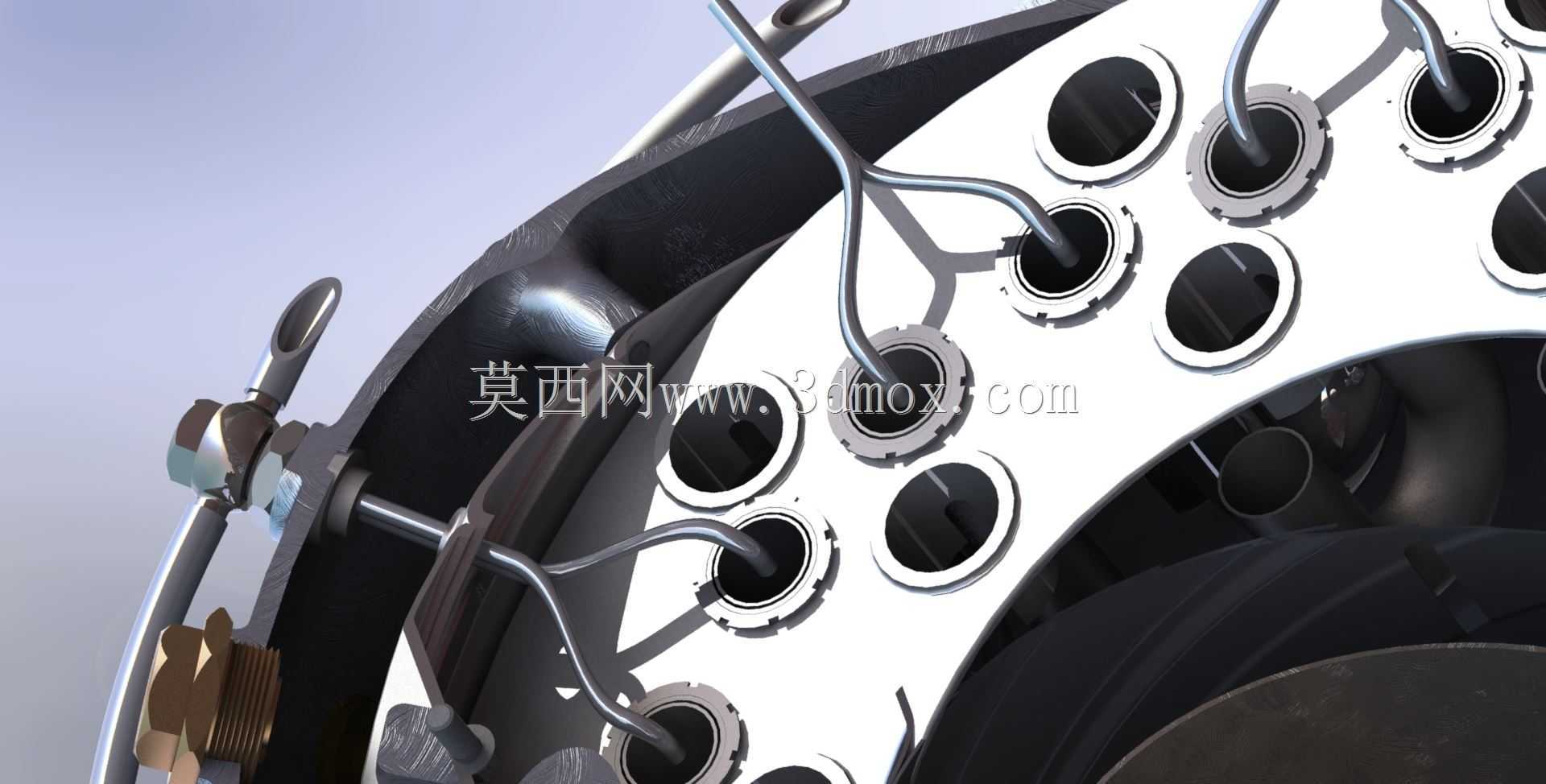

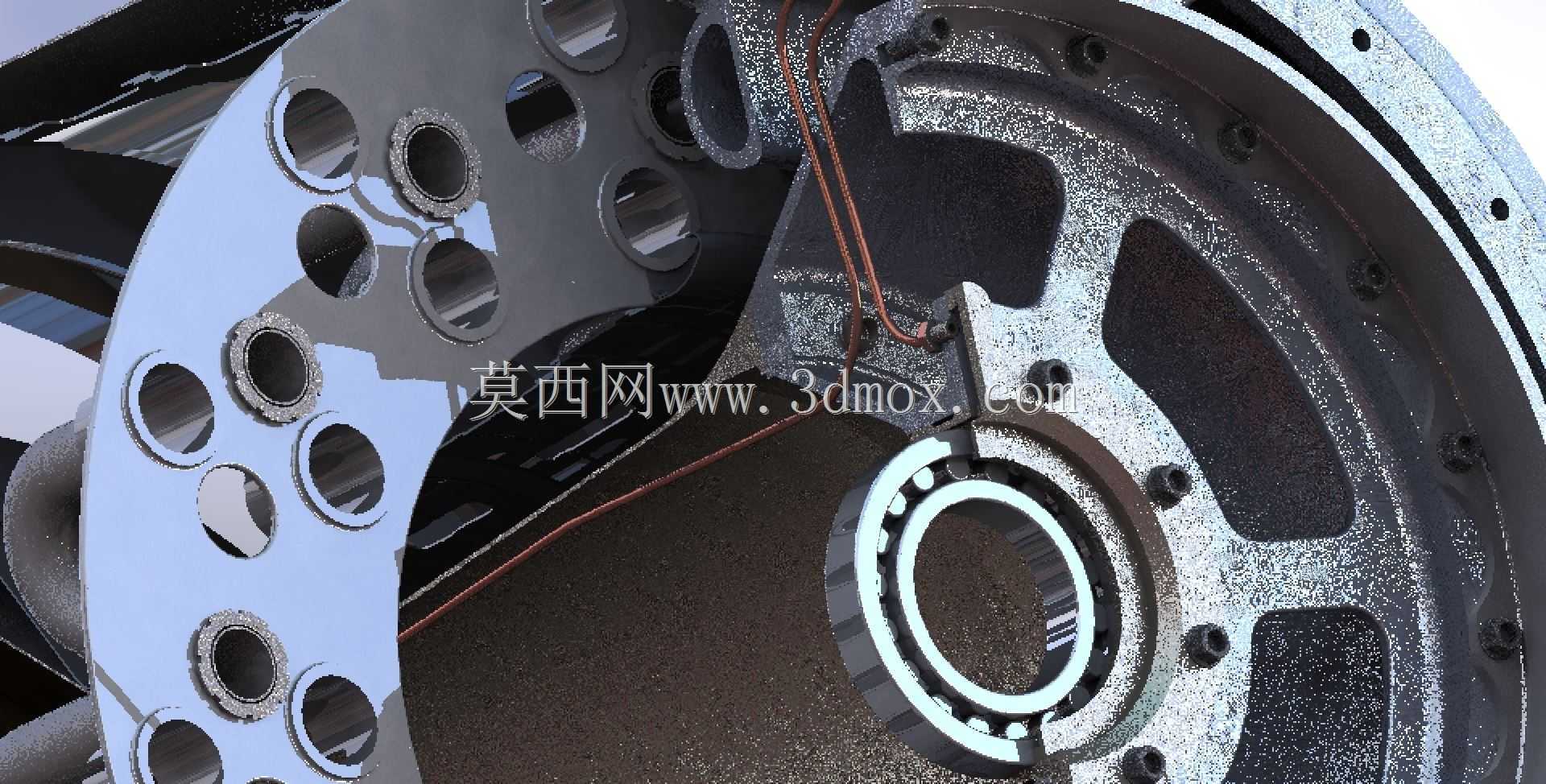

Viper8喷气发动机环形燃烧室及中央壳体结构

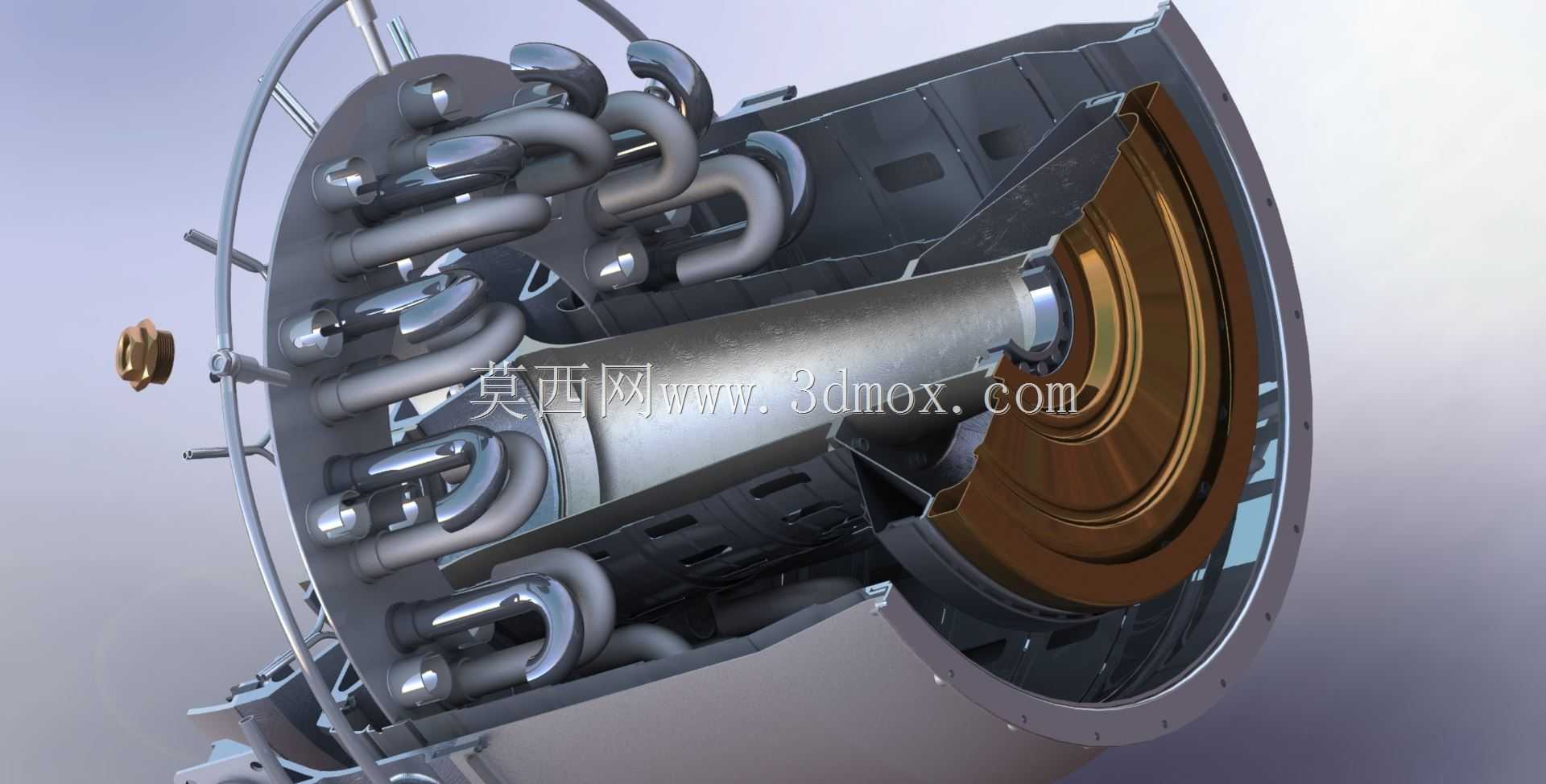

　　在航空燃气涡轮动力装置的核心结构中，环形燃烧室是决定整机热效率、输出稳定性与服役寿命的关键部件，本次呈现的Viper8喷气发动机中央壳体与燃烧室结构，完整还原了小推力涡喷发动机热端核心段的装配逻辑与细节特征，适配轻型公务机、教练机及小型无人航空平台的动力配置需求，这类动力单元多用于起飞重量1-5吨级的亚音速航空器，承担巡航推力输出、地面怠速运转、加力工况过渡等全周期工作任务。从结构组成来看，该燃烧室采用单环形腔布局，由外壳、内壳、内外层火焰管、内支撑构件、空气管支撑板共同构成封闭燃烧空间，周向均匀布置成对的燃油空气喷射器与起动喷油器，其中起动喷油器仅在点火阶段工作，负责在冷态工况下向燃烧区喷射雾化燃油，配合点火装置完成初始火核建立，

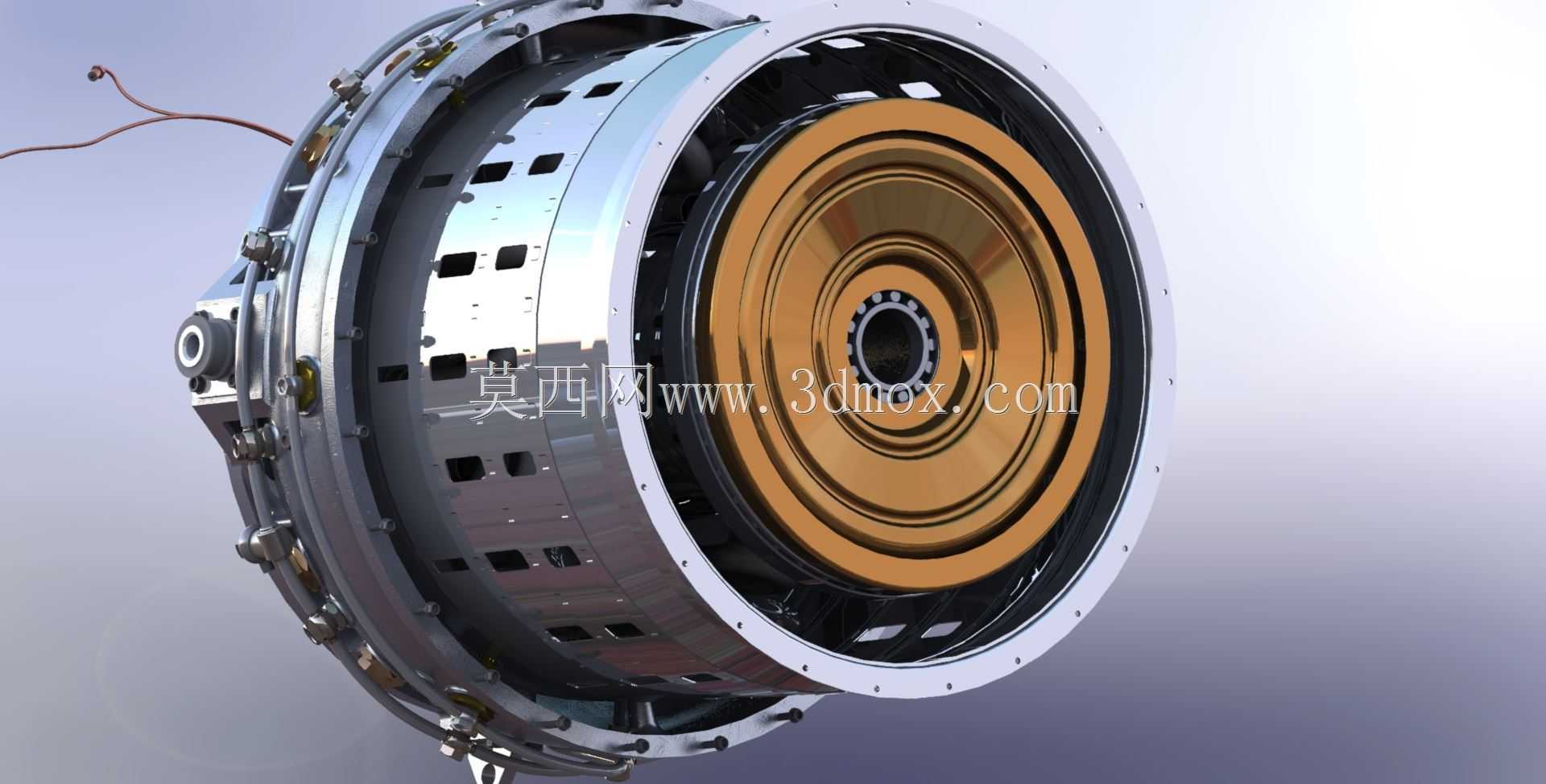

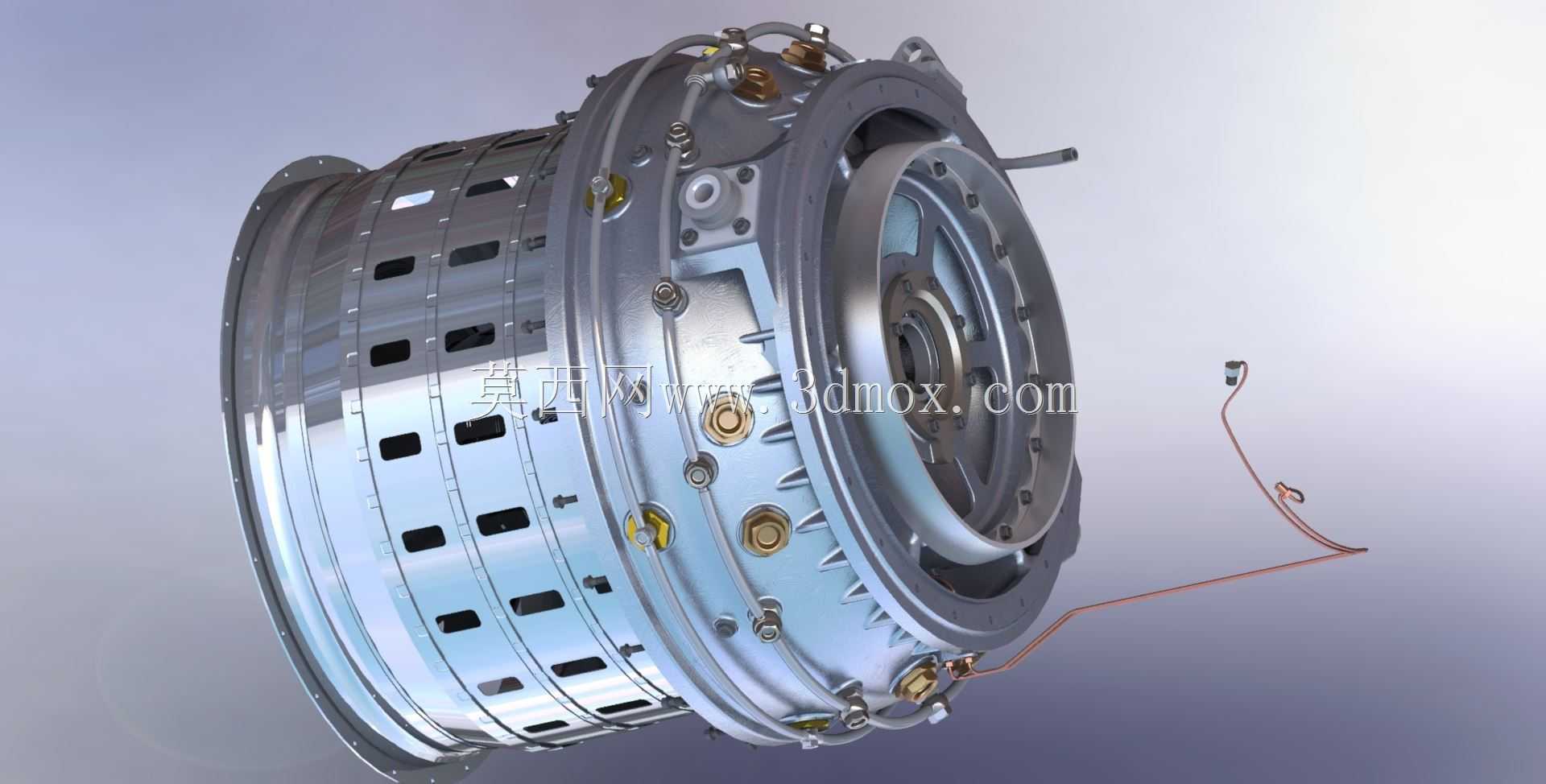

　　待主燃烧区温度达到稳定燃烧阈值后，主燃油空气喷射器切入工作，按不同工况的油气比需求持续供给混合均匀的油气，支撑发动机从怠速到最大推力的全工况运转。支撑管作为整个燃烧室的主承力构件，一方面承担火焰管、喷油管路、壳体连接的载荷传递，将燃烧段的热应力、振动载荷均匀传导至前后端的压气机与涡轮连接法兰，另一方面其管壁与内外火焰管上开设的多组冷却孔，形成了贯穿燃烧室夹层的冷却气流通道：来自压气机末级的高压冷却空气，一部分通过火焰管主燃孔进入燃烧区参与油气掺混，保证燃烧充分性，另一部分通过冷却孔沿火焰管内壁形成气膜，隔绝高温燃气对管壁的直接冲刷，将火焰管壁面温度控制在材料许用范围内，避免长期高温工况下出现蠕变、烧蚀等失效问题。设计层面上，

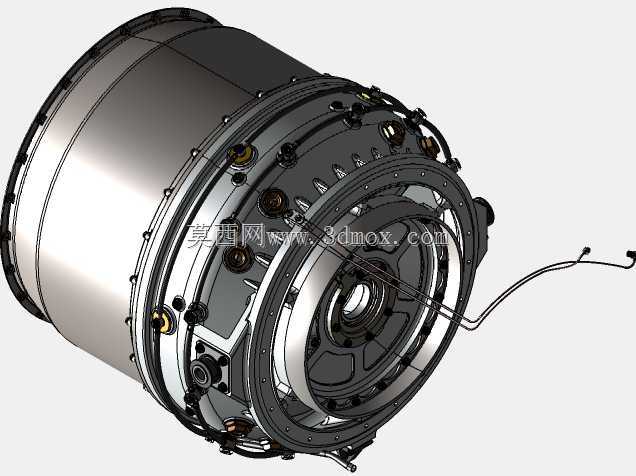

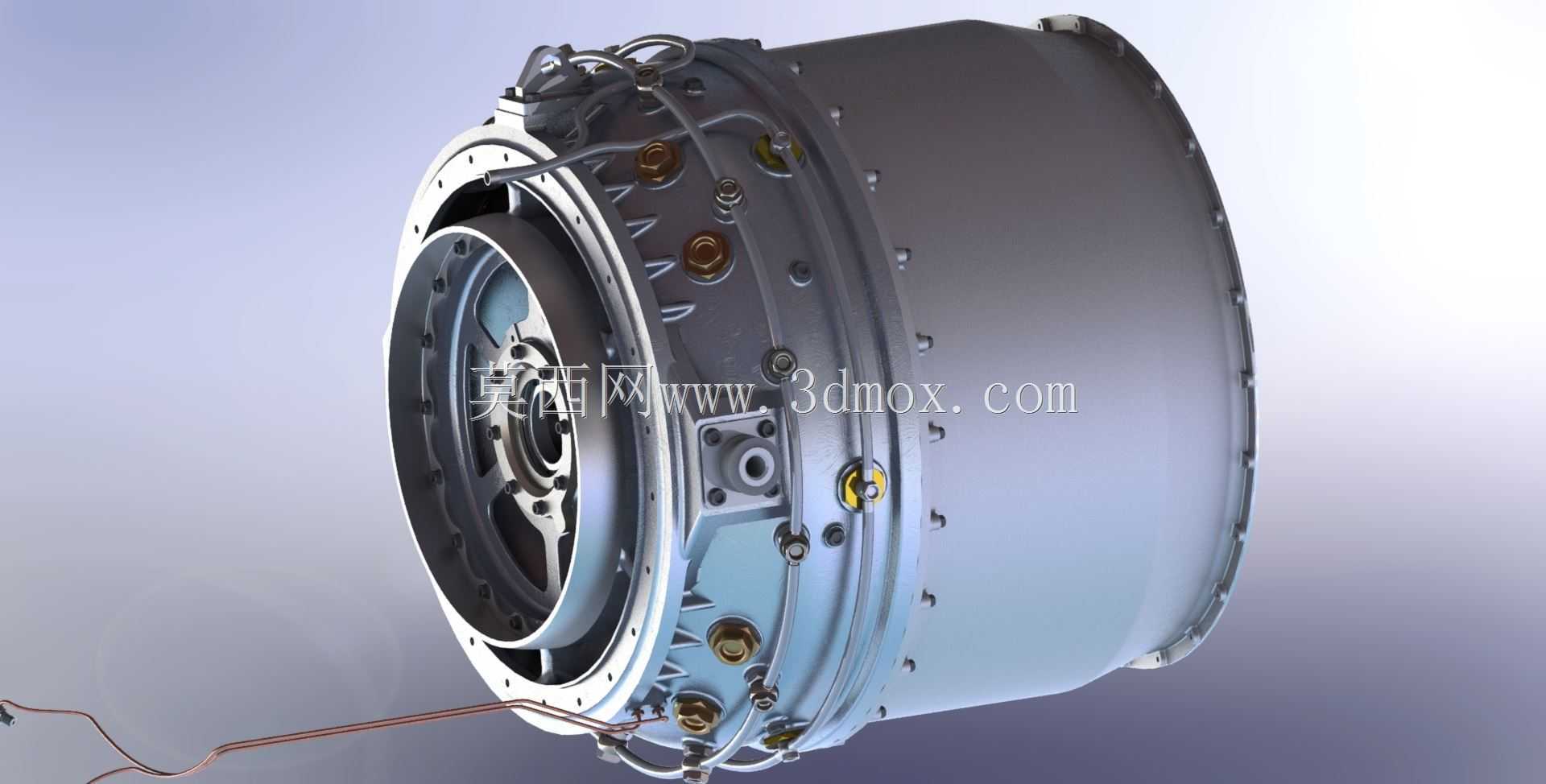

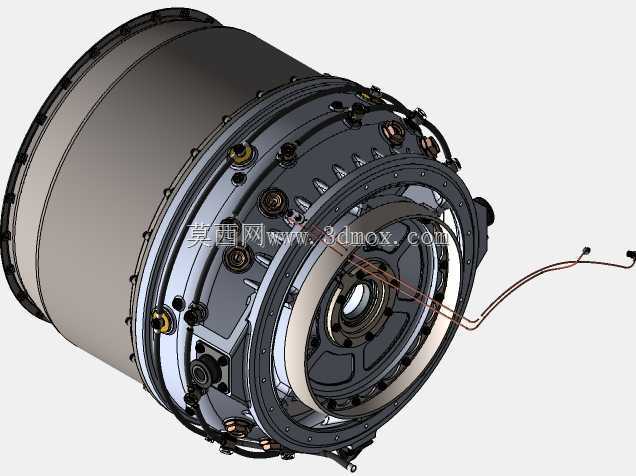

　　该结构充分考虑了环形燃烧室的流场组织需求，内外壳体的同轴度公差控制在0.02mm以内，保证周向气流分配均匀，避免出现局部燃烧过热、出口温度场畸变度过大的问题——出口温度场的均匀性直接影响下游涡轮导向叶片与工作叶片的热负荷分布，若周向温差超过80℃，会大幅提升涡轮叶片的热疲劳失效概率，因此在壳体与火焰管的接缝位置，特意设计了导流型面，引导更多冷却空气进入接头区域，既强化了连接位置的冷却效果，也能对进入燃烧区的气流进行预旋，缩短油气混合距离，提升燃烧效率，降低不完全燃烧带来的积碳与排放问题。从安装边界来看，该燃烧室中央壳体前端与压气机扩压器段采用法兰螺栓连接，配合金属缠绕垫片实现高压腔密封，后端与涡轮导向器机匣对接，

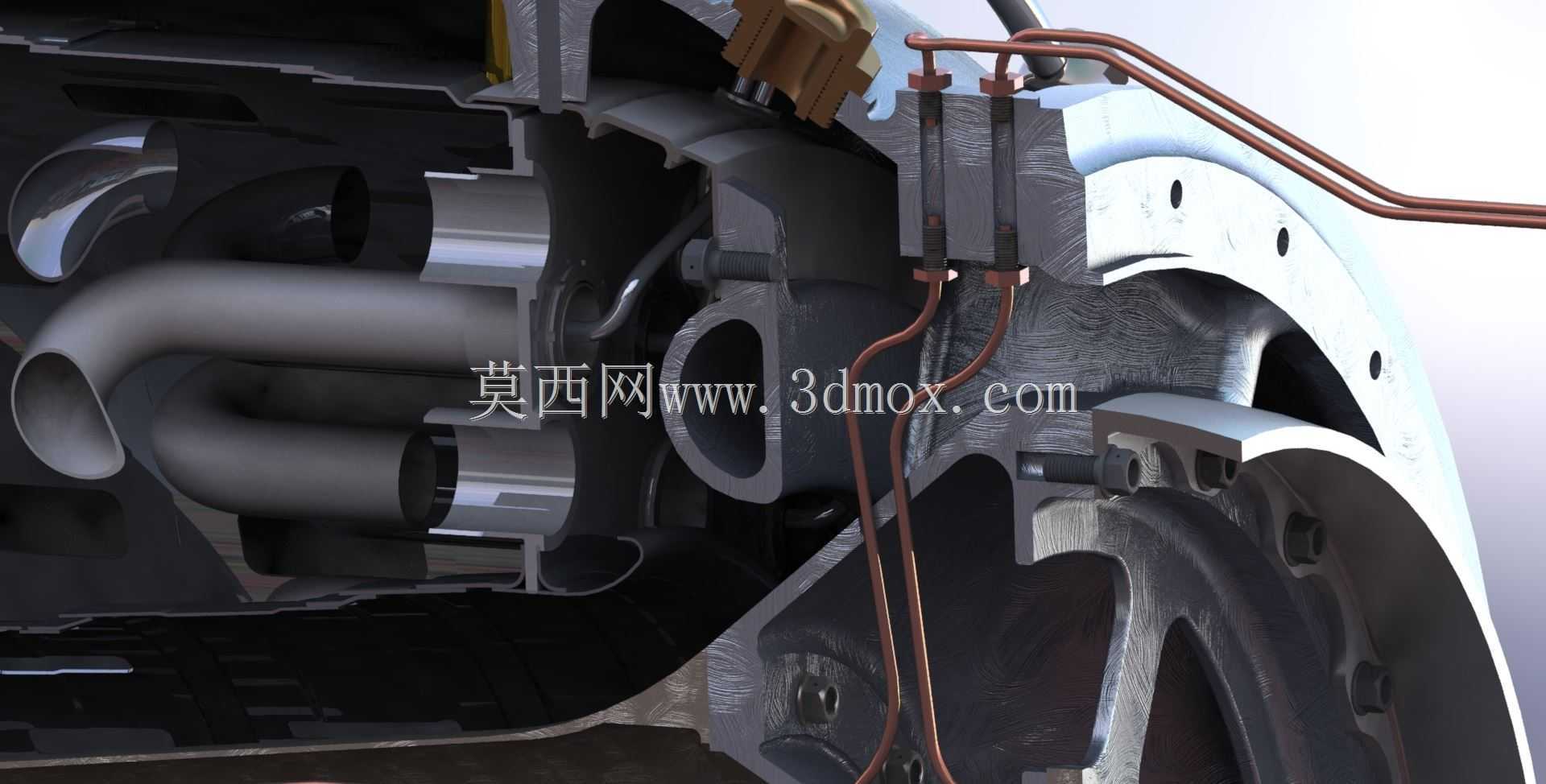

　　安装边的螺栓孔采用等间距布置，共设置24个M8螺栓连接位，安装边的轴向定位止口直径为286mm，保证与前后段部件的同轴度要求；周向引出的两组燃油管路与空气管路，沿壳体外表面的支撑卡箍固定，管路弯折半径严格符合航空液压管路的最小弯曲半径要求，避免工作过程中出现管路应力集中、振动断裂的问题，管路接头采用标准航空扩口式接头，可直接与燃油调节器、空气放气阀的对应接口匹配，无需额外改装即可完成台架装配。实际工程应用中，这类环形燃烧室相比分管、环管燃烧室，具备结构重量轻、空间利用率高、流场损失小的优势，尤其适合小直径涡喷发动机的布局需求，在结构建模过程中，需要重点关注各薄壁构件的壁厚差控制：火焰管壁厚仅1.2mm，壳体壁厚为2.5mm，建模时需要准确还原冷却孔的位置、孔径与倾斜角度，这些参数直接决定了冷态流场的分配比例，若孔位偏差超过1mm，就可能导致局部冷却气量不足，引发局部烧蚀；同时要还原各支撑构件的连接位置与焊缝结构，这些位置是热应力集中的高发区域，在后续的有限元热应力分析、振动模态分析中，这些细节特征直接影响仿真结果的准确性，能够为结构优化、寿命评估提供可靠的模型基础。
