摆动汽缸蒸汽机动力结构设计

　　在小型动力演示装置、教学实验台架以及微型动力系统的开发场景中，摆动汽缸式蒸汽机是极具代表性的往复式动力转换结构，这类结构摒弃了传统蒸汽机复杂的滑阀配气机构，依靠汽缸自身绕固定支点的摆动完成进排气口的对位切换，大幅简化了整体传动链路，在小功率动力输出场景下有着极高的结构可靠性。从实际应用层面看，这类结构常被用于热力学教学演示模型、小型蒸汽动力玩具、微型余热回收动力试验单元，部分定制化的同原理结构也会被应用在对空间占用要求严苛的小型气动执行场景中，依靠压缩空气或者低压蒸汽作为动力源，就能实现稳定的旋转动力输出。

　　从功能特性上看，这套摆动汽缸结构的核心优势在于配气动作与动力输出的同步性，汽缸本体同时承担了动力做功与配气切换的双重功能，不需要额外设置凸轮轴、挺杆、滑阀等配气零件，整体零件数量相比同功率等级的传统固定式汽缸蒸汽机减少40%以上，加工与装配的难度大幅降低。结构运行时，蒸汽从底座内置的气道进入，当汽缸摆动到进气位时，高压介质进入汽缸腔推动活塞上行，通过连杆带动曲轴旋转，随着曲轴转过做功行程角度，汽缸随连杆的牵引摆动到排气位，做功后的乏气从排气道排出，同时另一侧气道接通高压介质，推动活塞反向运动完成循环，整个过程没有额外的配气传动损耗，机械效率在小功率区间表现优异。

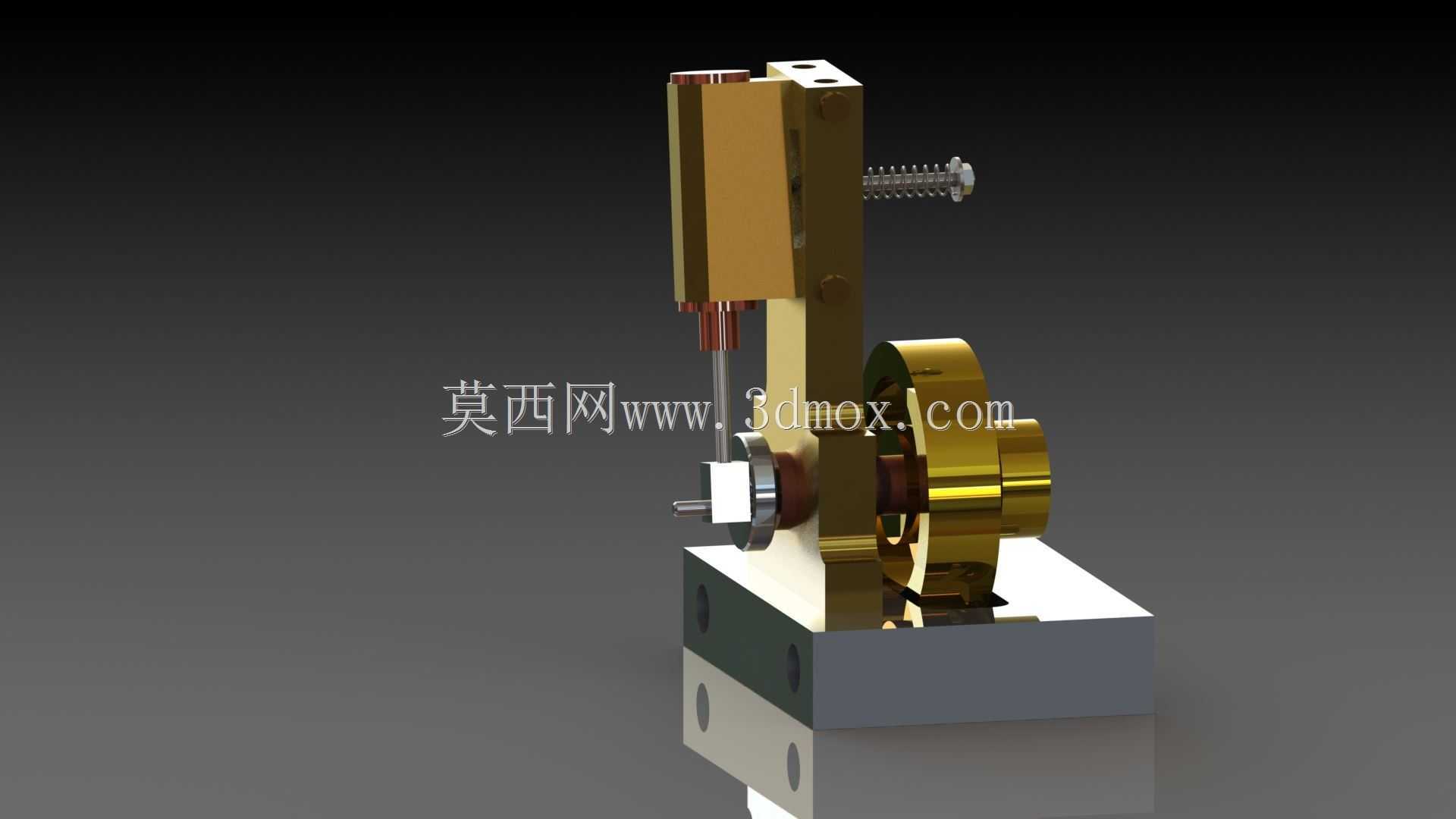

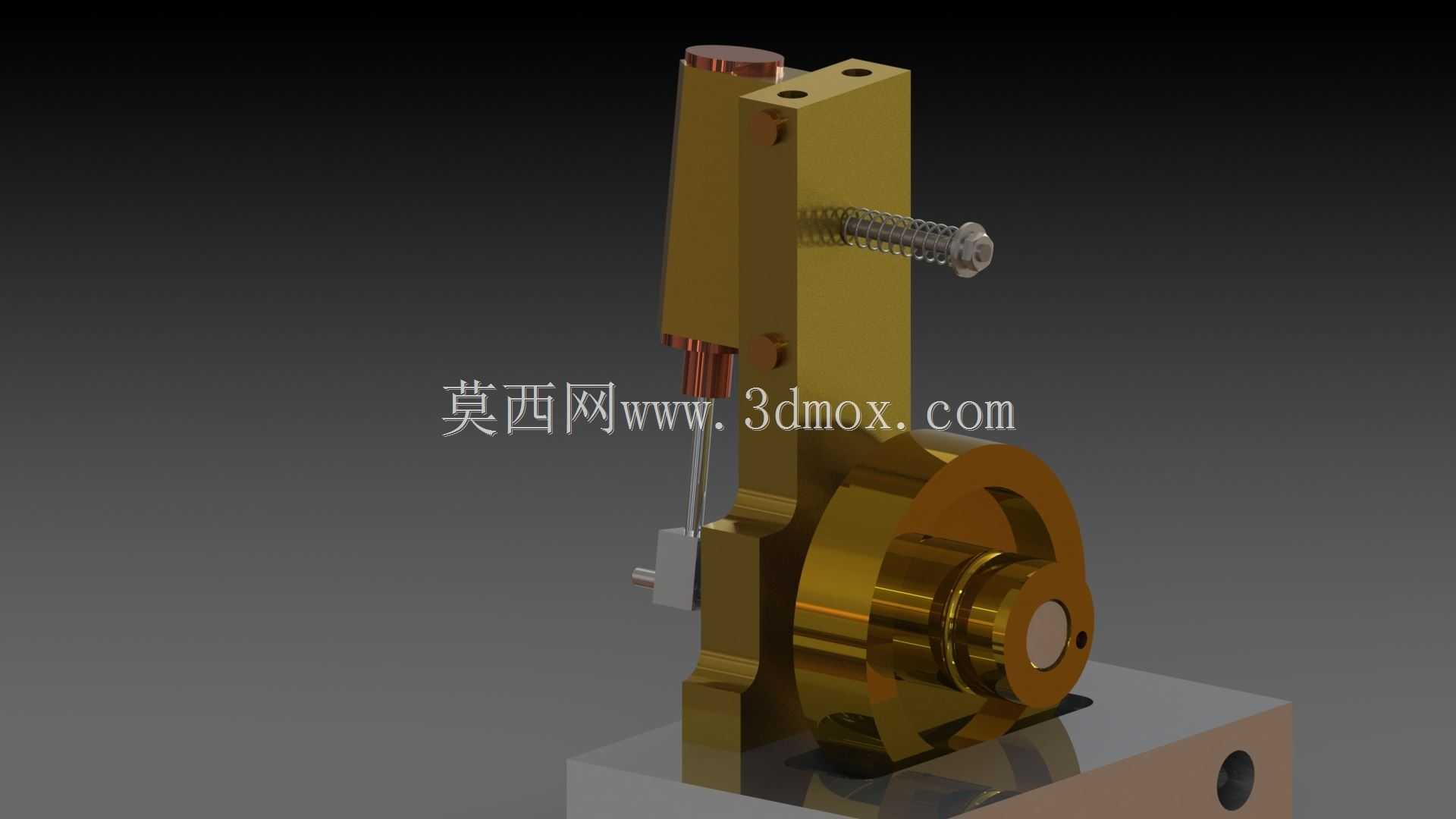

　　设计思路上，这套结构优先考虑了装配的工艺性与运行的稳定性，底座采用整体式方块结构，所有安装定位面都采用平面铣削加工，曲轴支撑位直接在底座上加工出同轴安装孔，不需要额外的轴承座附件，降低了装配时的同轴度调校难度。汽缸与底座的摆动支点设置在汽缸侧面下部，支点位置经过运动学仿真校核，保证活塞在整个行程中，汽缸摆动角度刚好覆盖进排气口的完全开启与关闭区间，避免出现进排气串气、节流损失过大的问题。活塞与连杆采用铰接连接，连杆与曲轴的曲柄销之间采用间隙配合，预留了足够的润滑储油空间，即使长时间连续运行也不会出现卡滞问题。曲轴采用整体偏心式结构，配重块与曲柄集成设计，运转时的动平衡表现更好，高速运行时的振动幅度控制在极小范围内。

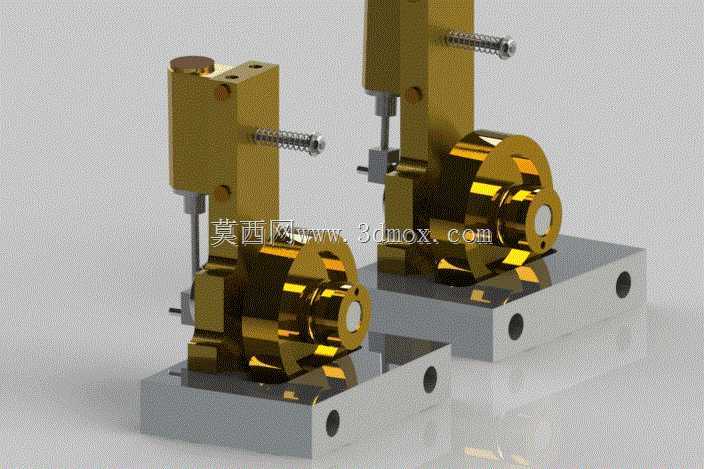

　　从安装边界与外形尺寸来看，整套结构采用对称式布局，单组动力单元的底座安装孔采用对角布置，两个同规格单元并排安装时，相邻单元的曲轴可以通过联轴器对接，实现功率的叠加输出，安装孔位的间距预留了标准紧固件的操作空间，不需要特殊工装就能完成现场装配。结构的整体高度控制在较低区间，重心落在底座支撑面的几何中心范围内，即使不做额外的地脚固定，在额定转速下运行也不会出现移位问题。汽缸的摆动行程做了机械限位设计，在底座对应位置设置了硬质限位挡块，避免超行程摆动导致的气道错位、密封面磨损问题。所有密封面都采用平面研磨加工，不需要额外的密封垫片就能实现高压介质的密封，减少了易损件的更换频次。

　　在实际选型适配时，这类结构可以根据输出功率的需求调整缸径与活塞行程，小尺寸版本可以直接用压缩空气驱动，作为教学实验的动力演示单元，大尺寸版本可以适配低压蒸汽管路，作为小型余热回收系统的动力输出端。结构的所有外露运动部件都没有尖锐棱角，运动副的间隙控制在安全范围内，在教学场景使用时不会出现夹手等安全隐患。曲轴的输出端采用标准轴径设计，可以直接连接飞轮、发电机或者小型负载机构，不需要额外做转接轴的定制加工，适配性较强。
