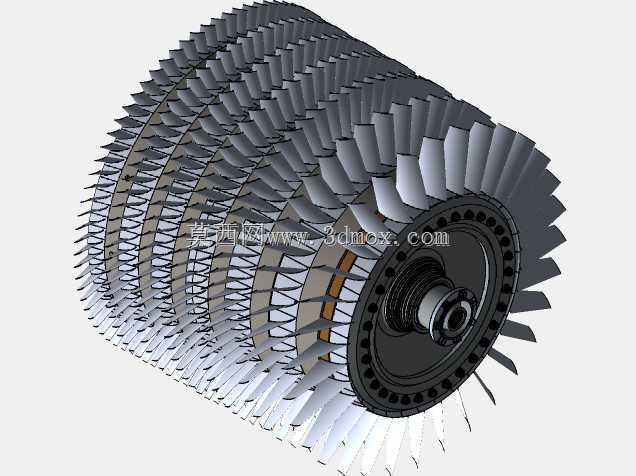

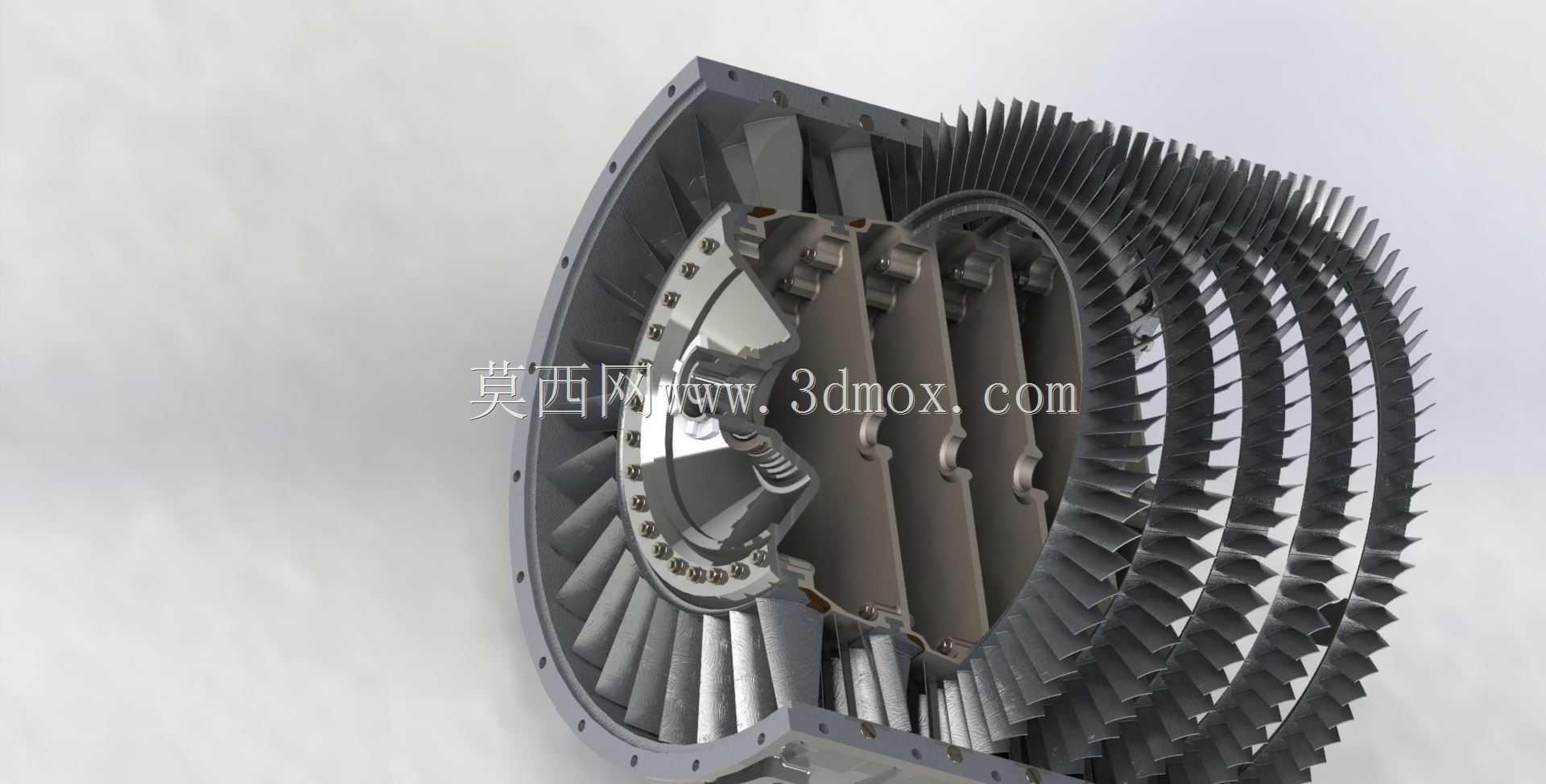

Viper8喷气发动机压缩机组装结构

　　在航空动力装备的核心部件体系中，压气机作为喷气发动机的核心做功单元，直接决定了整机的推力输出效率与高空工况运行稳定性，这款Viper8喷气发动机的压气机结构，是小型涡喷发动机压气机设计的典型代表，广泛适配于轻型公务机、高级教练机以及中小型无人靶机的动力配置场景，在短距起降、高亚音速巡航的工况区间内能够保持稳定的增压输出。从实际功能来看，该压气机承担着进气道来流的逐级增压任务，通过多排转子叶片与静子叶片的交错排布，将进入发动机的空气压力逐级提升至燃烧室工作所需的压力区间，为燃油充分燃烧提供足够的高压空气基础，同时压气机的引气结构还承担着发动机热端部件冷却、座舱增压供气的附属功能，是整台发动机空气流路的核心枢纽。从结构设计思路来看，

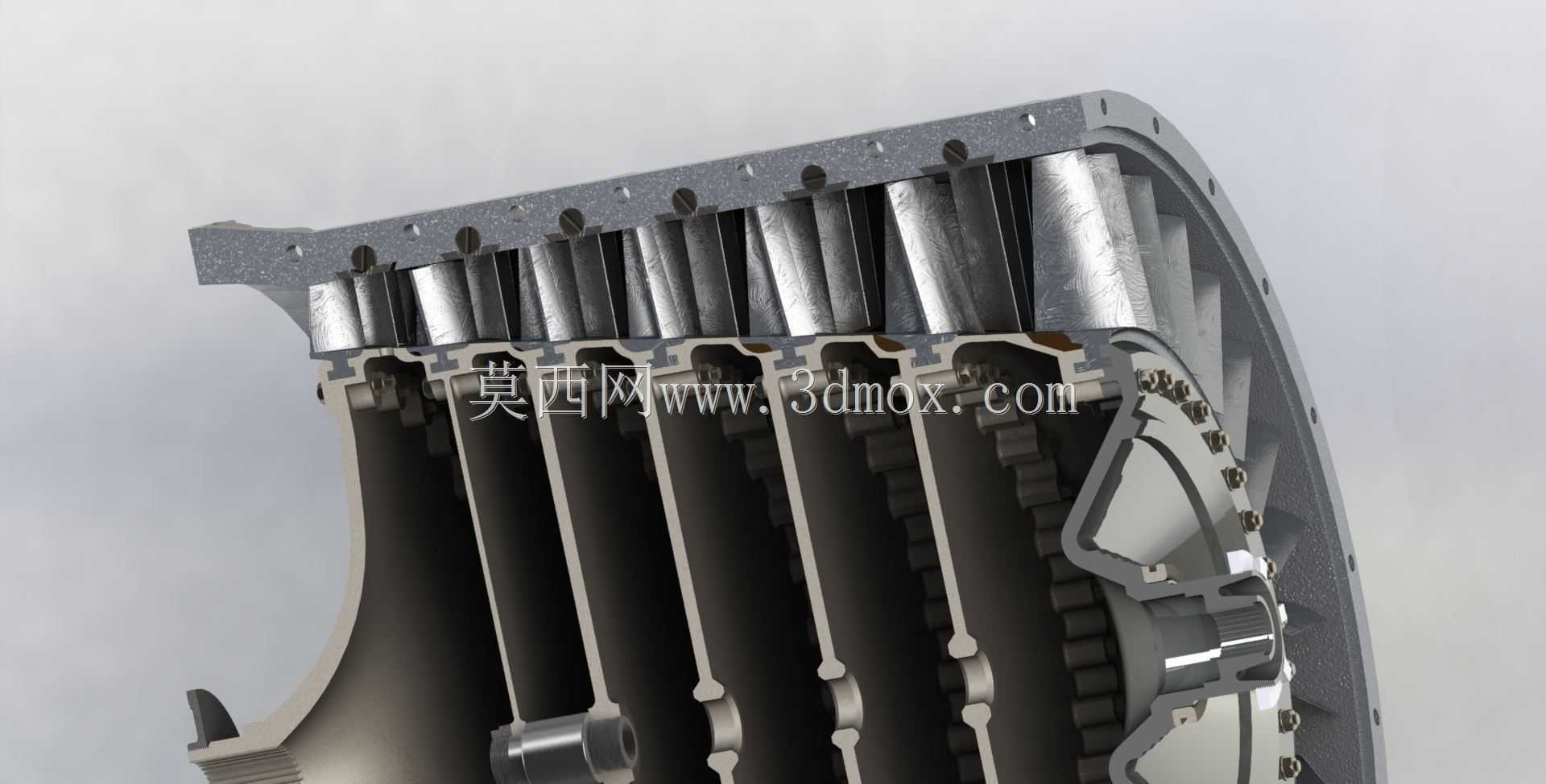

　　这款压气机采用了多级轴流式布局，转子部分采用轮盘与叶片的榫卯连接结构，能够在高转速工况下有效传递扭矩，同时兼顾叶片更换维护的便利性；静子叶片采用可调角度设计思路，可根据不同转速、不同飞行工况调整叶片安装角，避免压气机在低转速工况下出现喘振问题，拓宽发动机的稳定工作边界。流道设计上采用了等外径渐变内径的收敛流道，匹配每一级叶片的叶型扭转角度，确保空气在逐级压缩过程中流速均匀，减少叶尖间隙泄漏带来的效率损失，每一级转子叶片的叶顶都设计有对应的机匣耐磨涂层安装位，可在长期运行后控制叶尖间隙在合理范围内，降低压气机效率衰减速率。从安装边界与尺寸配合来看，该压气机前端与进气道机匣采用法兰边螺栓连接，连接止口的同轴度公差控制在0.02mm以内，

　　确保进气来流均匀进入压气机流道；后端与燃烧室扩压机匣采用定位销加螺栓的连接方式，保证压气机出口的高压空气能够平顺进入燃烧室扩压段，减少流道突扩带来的压力损失。转子轴系采用前后两点支承布局，前支承位于压气机第一级轮盘前端，采用滚珠轴承承受轴向与径向复合载荷，后支承位于压气机末级轮盘后端，采用滚棒轴承主要承受径向载荷，给轴系热膨胀预留足够的轴向窜动空间，适配发动机从冷态启动到全加力工况的大范围温度变化。叶片设计上，前几级叶片采用大展弦比设计，适配大流量进气工况下的做功需求，叶片前缘做了钝化处理，能够抵御低空飞行时吸入的细小砂石冲蚀，延长叶片使用寿命；后几级叶片因为空气压力升高、密度增大，采用小展弦比设计，

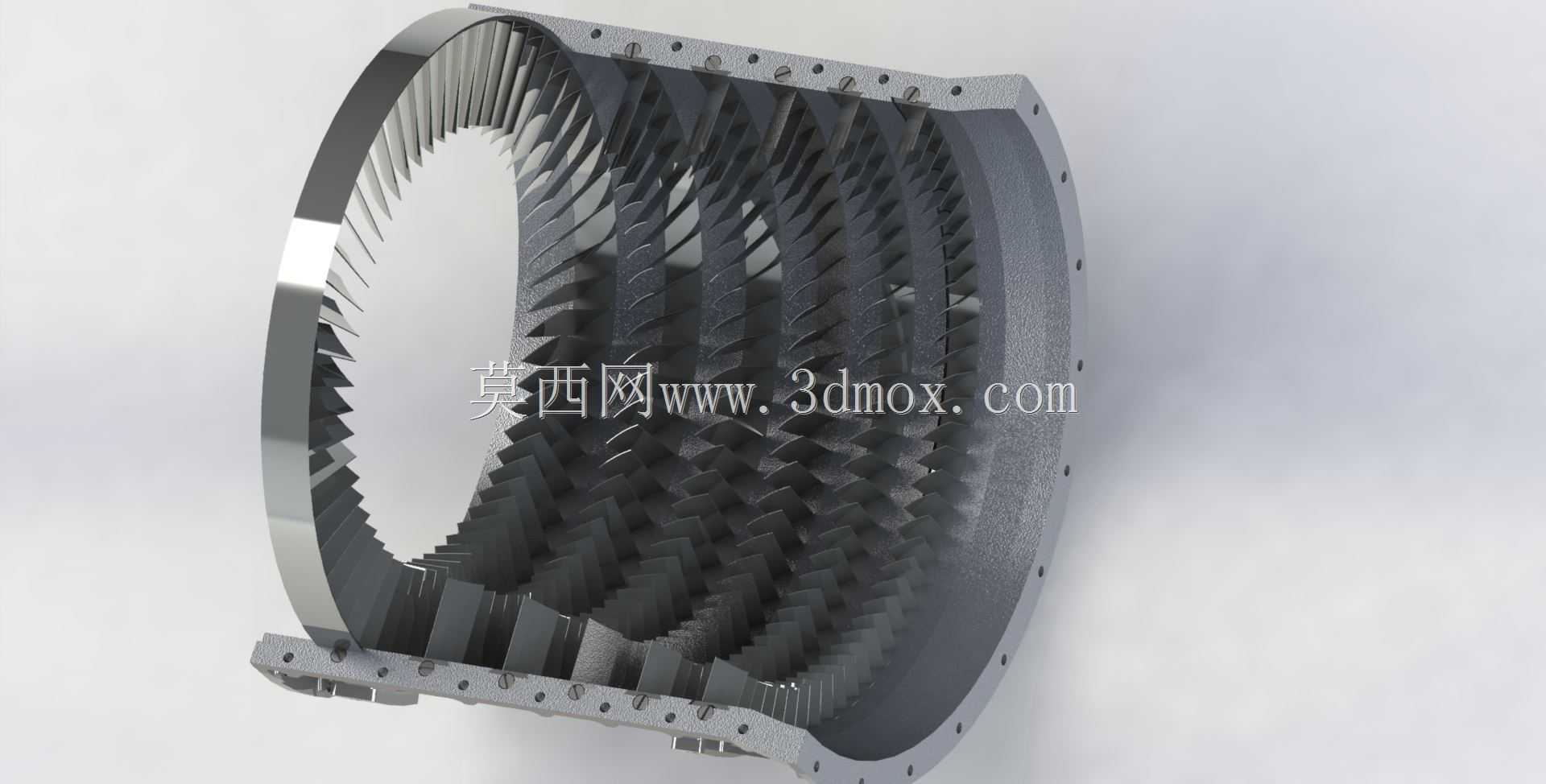

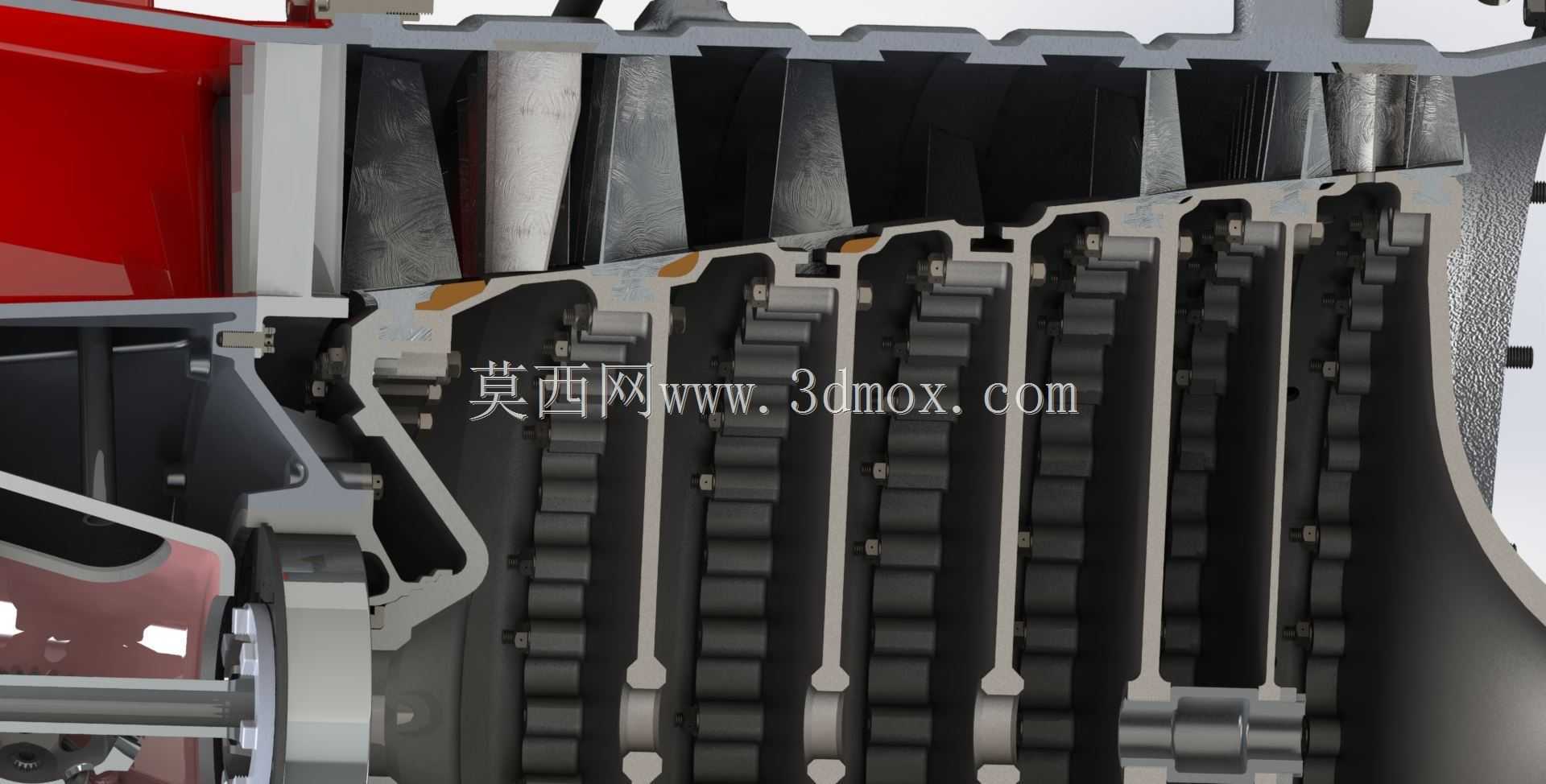

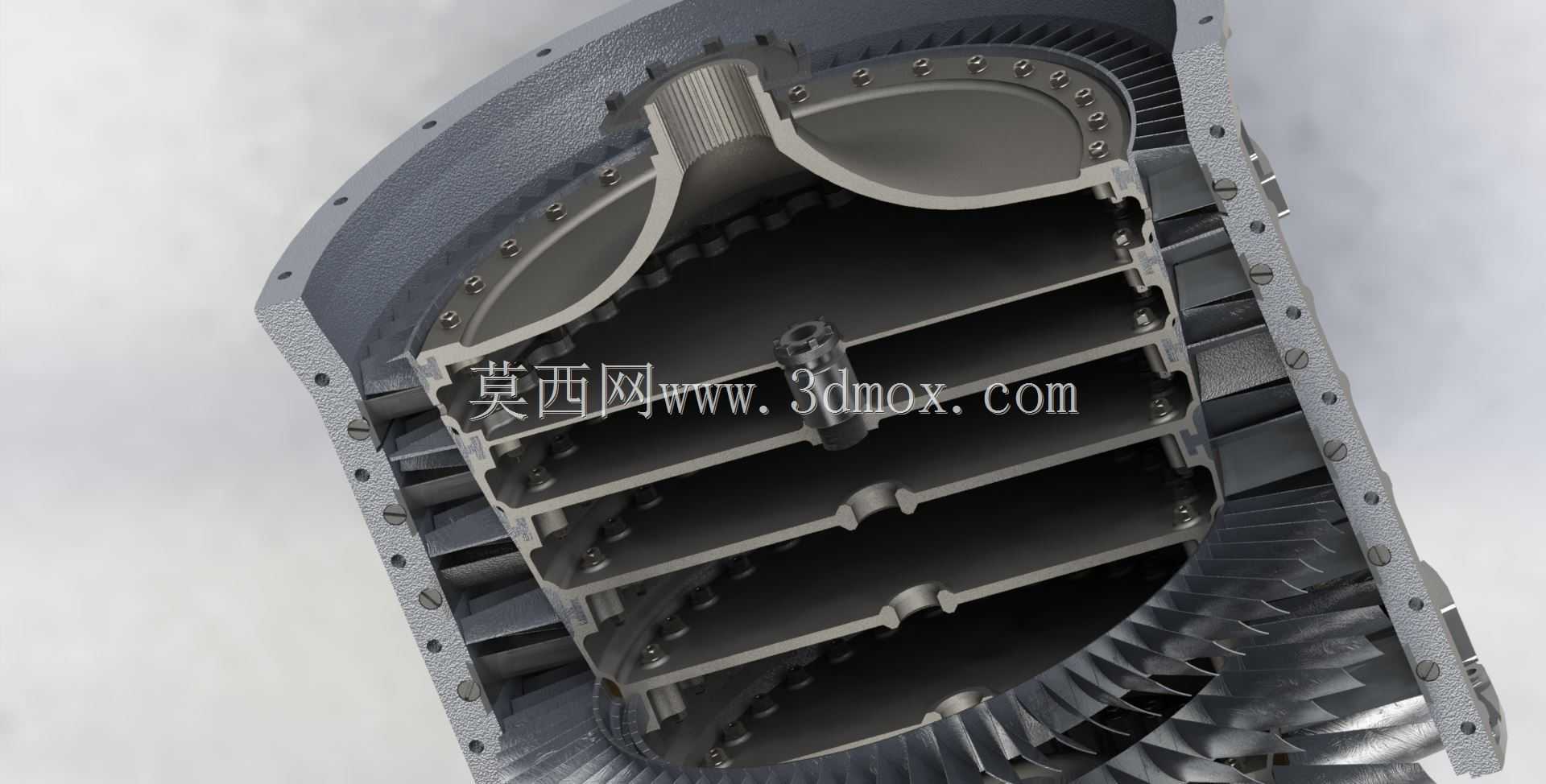

　　提升叶片在高压差工况下的结构强度，避免高转速下叶片出现共振断裂问题。静子机匣采用分段式拼接结构，每一段对应一级静子叶片的安装座，机匣内壁设计有对应的放气环槽，在压气机低转速工况下可通过放气阀将前几级的部分高压空气引出，降低压气机前后级的流量匹配矛盾，从根源上抑制喘振现象的发生。在实际维护场景中，该压气机的分段机匣结构可实现不拆整机的情况下单独拆解检查某一级叶片的损伤情况，转子叶片的榫头结构采用标准燕尾型设计，单块叶片损伤后可单独更换，无需更换整级轮盘，大幅降低外场维护的成本与耗时。从气动设计细节来看，每一级叶片的叶型都经过了流场仿真优化，叶片表面的速度分布控制在合理区间，避免局部超音速区带来的激波损失，叶根部位采用大圆角过渡设计，降低应力集中系数，确保在最高转速工况下叶根部位的应力储备满足长期循环工作的疲劳寿命要求。压气机的转子轮盘之间采用拉杆螺栓预紧连接，预紧力经过精确计算，既保证轮盘之间在扭矩传递过程中不出现相对滑移，又避免预紧力过大导致轮盘出现额外的装配应力。整个压气机的空气流道内壁做了光滑化处理，所有连接接缝处都设计有密封台阶，避免高压空气从机匣拼接缝隙泄漏，保证压气机的增压效率达到设计指标。在高空低气压工况下，该压气机的可调静子与放气结构协同工作，能够在飞行高度12000米、马赫数0.8的巡航工况下保持稳定的增压比，为燃烧室提供足够的空气流量，保证发动机推力输出平稳，不会出现压气机失速导致的发动机喘振停车问题。
