Viper8喷气发动机滑油储箱结构设计

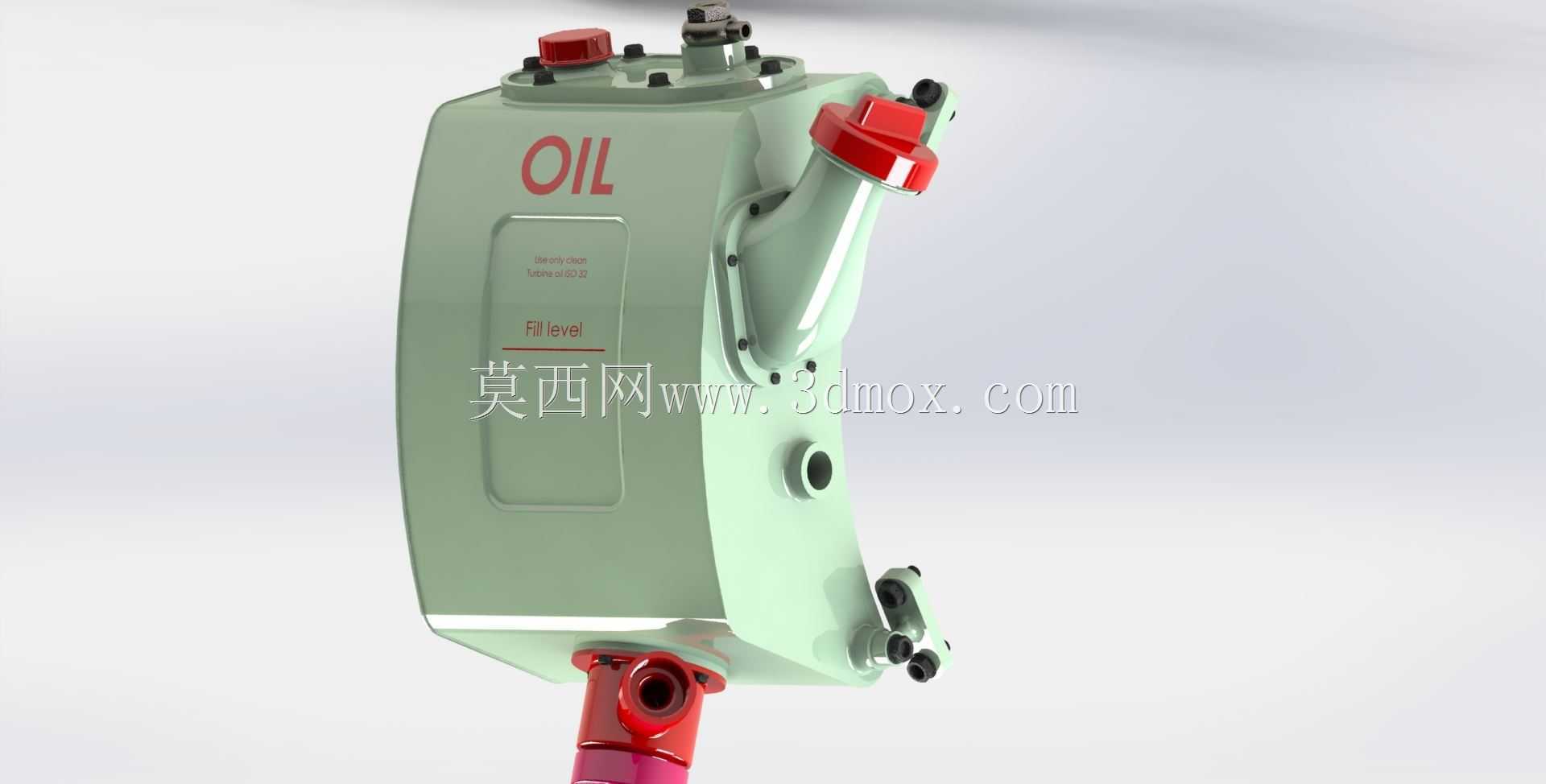

　　在小型涡喷发动机的润滑回路设计中，滑油储箱的布局合理性直接决定了高转速工况下轴承润滑的可靠性，这款适配Viper 8喷气发动机的滑油箱，正是针对无扫气系统的轴承润滑需求开发的核心储油部件。不同于地面工业设备的敞式或半开式储油结构，航空涡喷发动机的滑油系统需要在大姿态变化、高过载、宽温度区间的工况下持续稳定供油，因此该油箱在结构设计上完全围绕发动机本体的安装边界做了贴合式布局，箱体主体采用浅灰绿色的压铸铝合金壳体，侧面铸有醒目的OIL标识区分功能舱段，所有外接油口、接头都做了凸起的加强筋结构，避免机载振动环境下出现应力开裂。

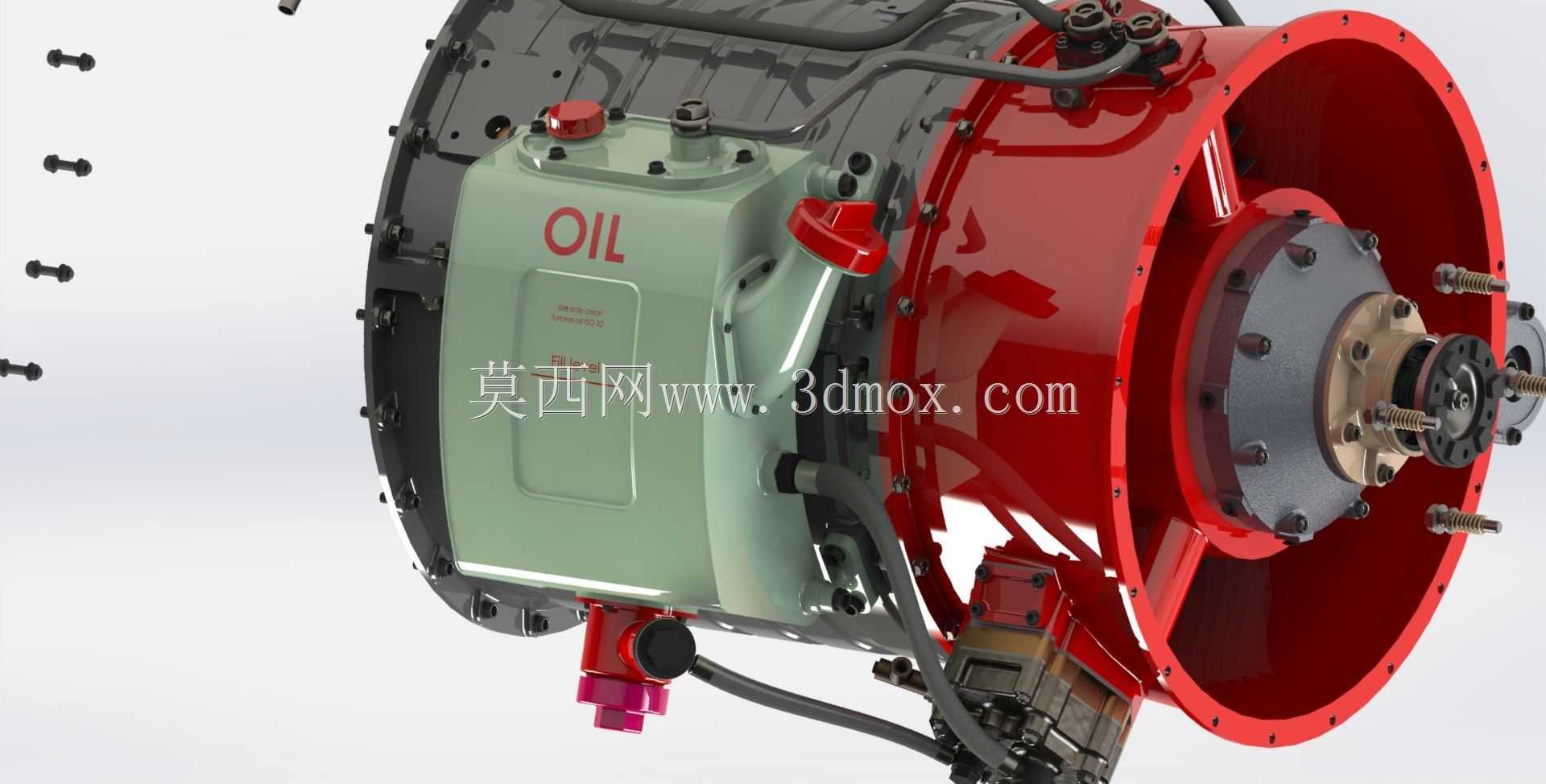

　　从实际装机场景来看，该油箱直接挂载于发动机压气机段的侧方安装位，红色的发动机机匣壳体与油箱安装面做了精准的止口配合，安装孔位完全匹配机匣上的原有螺栓点位，不需要额外设计转接支架，大幅缩减了动力单元的整体径向尺寸。油箱右侧的大口径油口直接对接滑油泵的回油管路，发动机工作过程中，从中心轴承、后轴承腔甩出的高温滑油经过回油泵增压后，直接从该接口注入油箱内部，完成油气分离与散热后再通过供油口输送到各个润滑点位。顶部的管接头直接连通前壳体通气管路，用来平衡油箱内部与发动机轴承腔的压力差，避免高空中外界气压降低时油箱内部出现憋压或者负压抽油不畅的问题。

　　针对无扫气系统的轴承润滑需求，该油箱的有效储油容积做了冗余设计，能够在发动机全工况转速区间持续保持足够的油位高度，避免飞机做大过载机动时油面倾斜导致油泵吸空，造成轴承干磨失效。箱体上设置的红色加油口盖采用快拆式密封结构，地面维护时不需要额外工具即可完成滑油加注，盖体内部集成了密封胶圈与压力补偿阀，既可以防止飞行过程中滑油泄漏，也能在油箱内部压力异常时自动泄压。下部设置的红色放油嘴带有磁性堵头，能够吸附滑油循环过程中携带的轴承磨损金属碎屑，日常维护时拆下堵头即可完成旧油排放与碎屑检查，不需要拆解整个油箱。

　　从结构建模的细节来看，箱体的所有转角都做了圆角过渡处理，避免压铸成型时出现应力集中，外部的管路走线完全贴合箱体与发动机机匣的间隙布置，所有油管的固定卡箍点位都在模型上做了预留，安装后不会与发动机的旋转部件、外部整流罩产生干涉。油箱与机匣连接的安装面做了0.8mm的平面度公差要求，装配时配合耐油密封垫可以实现完全密封，杜绝滑油渗漏到发动机热端引发安全隐患。在接口尺寸设计上，所有外接油口都采用航空标准的管路接头规格，能够与同系列发动机的现有滑油管路直接互换，不需要单独定制管路配件，降低了备件储备与维护成本。

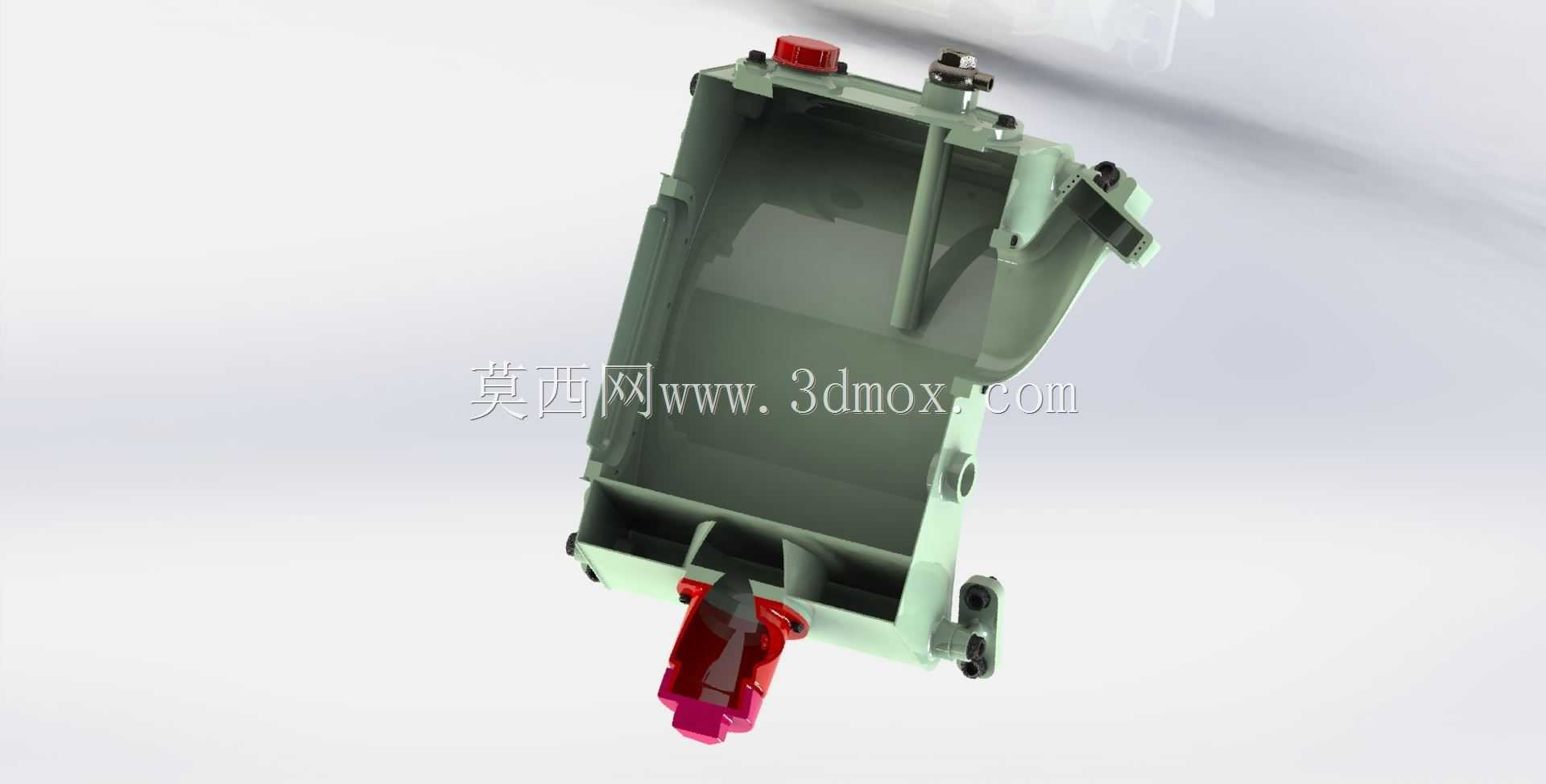

　　实际使用过程中，该油箱的壳体壁厚经过优化，在保证足够结构强度承受机载振动与压力波动的前提下，尽可能降低了自身重量，符合航空动力部件轻量化的设计要求。箱体内部设置了挡油板结构，能够在飞机姿态剧烈变化时减缓滑油的晃动幅度，保证回油与供油过程的稳定性，同时挡油板也具备一定的散热功能，能够将滑油携带的部分热量通过壳体传递到外部流经的空气当中，辅助降低滑油工作温度。对于三维结构设计从业者来说，该模型完整还原了航空滑油箱从安装接口、油口布局到细节附件的全部结构特征，可以作为小型涡喷发动机润滑系统设计、航空附件结构建模的参考案例，也能用于相关专业的教学演示与结构原理展示。
