Viper8喷气发动机增压阀剖面结构

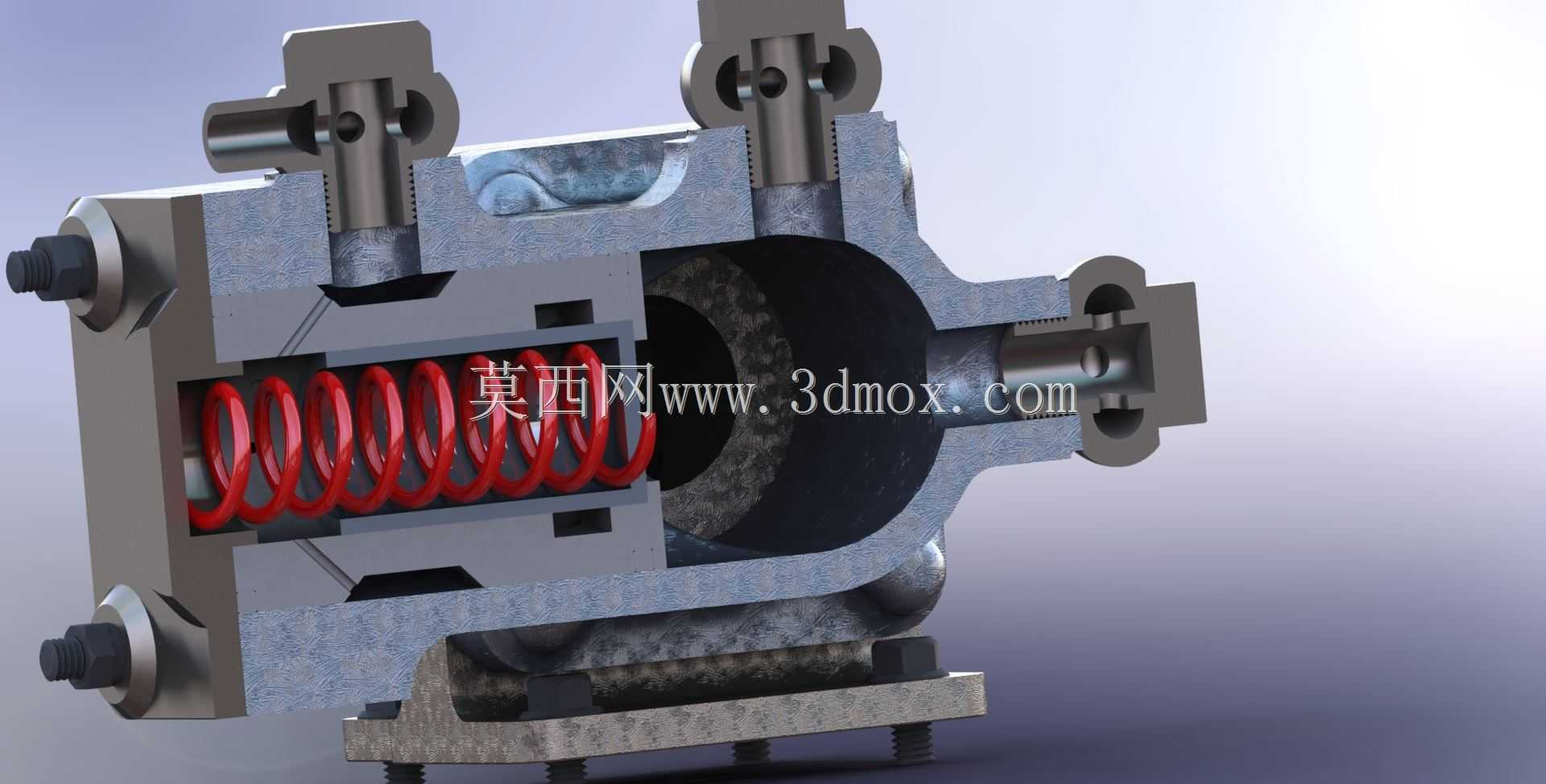

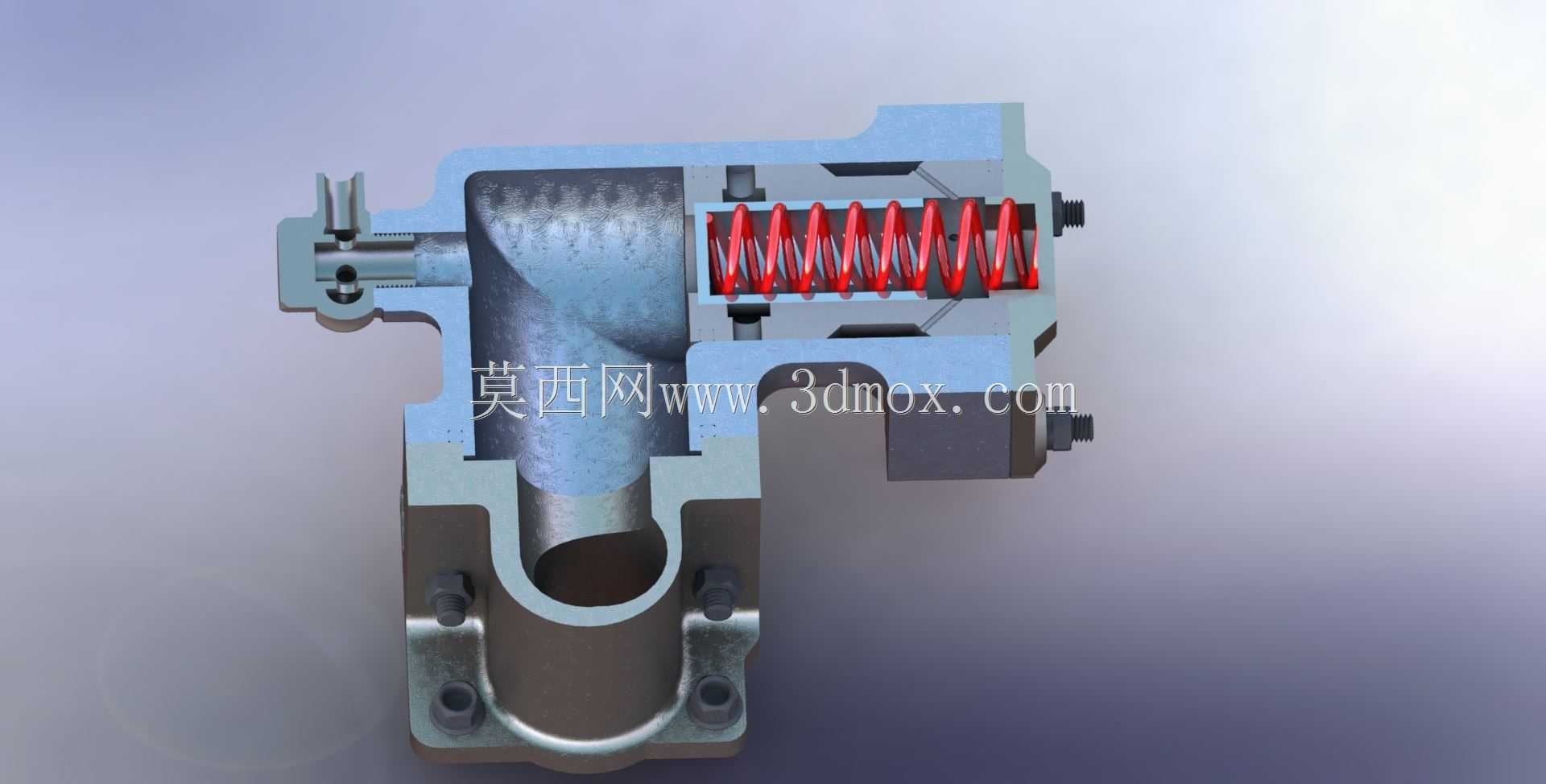

　　在小型喷气发动机的燃油供给子系统里，这类增压阀的安装位置通常处于压缩机末级引气端口与燃油喷嘴供油管路的交汇节点，承担着气路与油路的压力耦合调控作用，是保障燃油雾化质量的核心功能部件。从剖面结构能清晰看到，阀体采用直角弯通的流道布局，垂直段对接高压空气引入端，水平段连通燃油混合输出端，内部集成的弹簧加载阀芯组件是整个阀件的调控核心，弹簧刚度的匹配直接决定了阀件的开启压力阈值，只有当压缩机末级输出的空气压力达到设定值时，阀芯才会克服弹簧预紧力位移，打通高压空气进入燃油流道的通路。

　　设计阶段首先要考虑的是启动工况的适配性，发动机启动阶段压缩机转速低，引气压力不足以克服弹簧预紧力，阀门处于常闭状态，此时燃油系统依靠自身独立供油回路完成启动喷油，避免低压阶段空气混入燃油导致雾化不均、点火失败的问题；当发动机进入稳定工作转速区间，压缩机末级高压空气推开阀芯注入燃油流道，利用高压空气的动能冲击燃油，将燃油破碎为更细小的液滴，同时实现气油预混，大幅提升喷嘴喷出后的雾化效果，让燃油在燃烧室内的燃烧更充分，降低不完全燃烧带来的积碳与油耗问题。

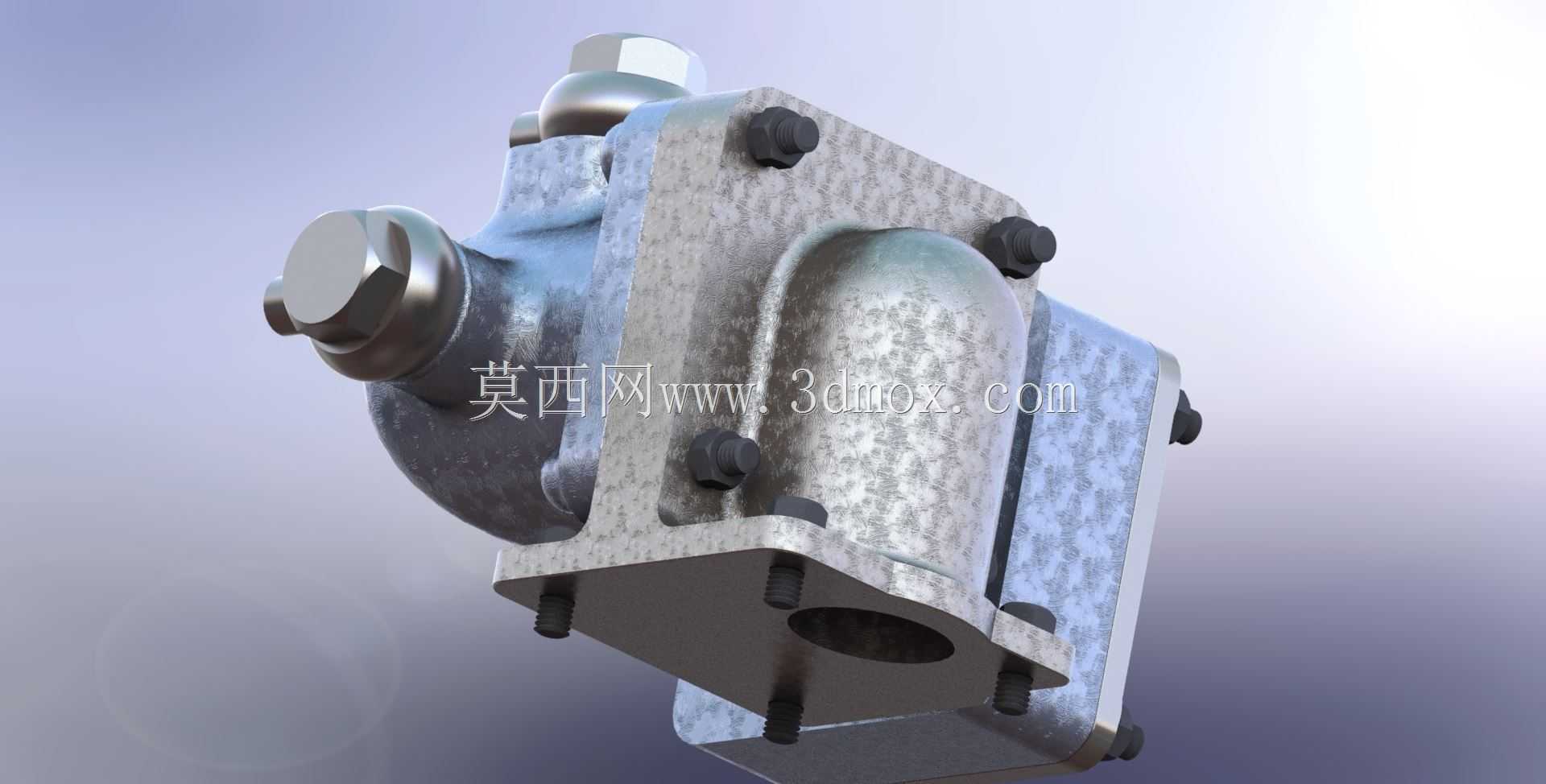

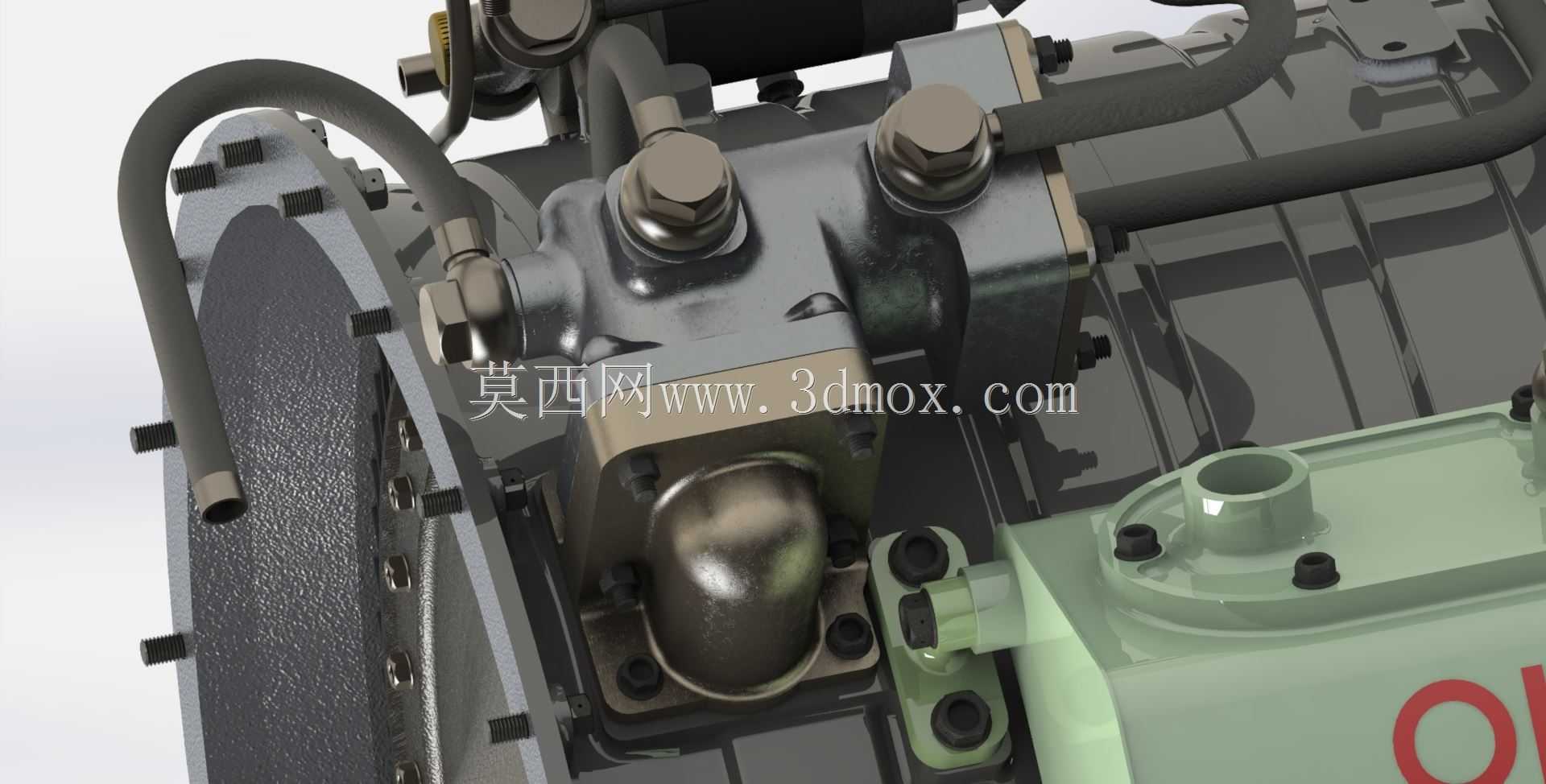

　　从安装边界来看，阀体的安装法兰设置在垂直流道的下端面，法兰上预留了四个对称分布的螺栓过孔，适配发动机机匣上的对应安装点位，安装时需要保证法兰端面与机匣安装面的平行度偏差不超过0.05mm，配合耐油密封垫片实现气路密封，避免高压空气泄漏导致的增压压力不足；水平侧的端盖采用螺栓紧固结构，用于内部弹簧与阀芯的装配与检修，端盖与阀体之间的密封采用O型圈结构，可耐受发动机工作时的高温油气环境。流道的通径设计经过匹配计算，高压空气入口的通径略小于燃油混合出口的通径，避免空气注入时出现流道节流导致的压力损失，阀芯的行程控制在3mm以内，保证阀门开启与关闭的响应速度跟得上发动机工况变化的速率，不会出现压力调控滞后的问题。

　　在实际应用场景中，这类阀件除了配套Viper8系列小型喷气发动机，也可经过参数适配后应用在小型燃气轮机、航模涡喷发动机的燃油系统中，其核心的气驱增压、启动常闭的设计逻辑，能够很好地解决小推力喷气发动机在不同转速区间下的燃油雾化一致性问题。建模过程中对内部弹簧的螺距、弹簧丝直径、阀芯与阀腔的配合间隙都做了1:1的还原，阀芯与阀腔的配合采用间隙配合，间隙值控制在0.02-0.03mm之间，既保证阀芯动作的顺畅性，又不会出现过大的内泄漏影响增压效率；阀体的外部轮廓做了圆角过渡处理，避免应力集中，同时适配发动机舱内的紧凑安装空间，不会与周边管路、附件出现干涉。

　　从功能特性上看，该阀件不需要额外的电控信号驱动，完全依靠气路压力与弹簧力的平衡实现自动调控，结构可靠性高，在发动机的全寿命周期内基本不需要额外维护，只要保证燃油清洁度，避免杂质进入阀腔卡滞阀芯即可满足长期使用要求。流道内壁的粗糙度要求控制在Ra1.6以下，减少流体流动时的阻力损失，让高压空气能够以最小的压力损耗注入燃油流道，保证燃油增压的效果达到设计值。
