小型台式排烟空气过滤装置结构设计

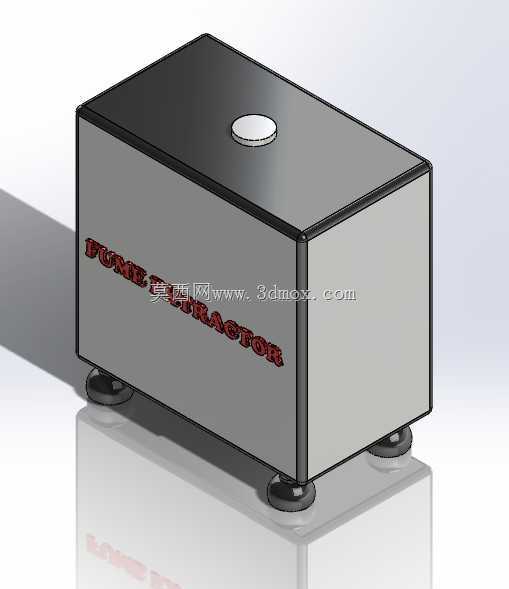

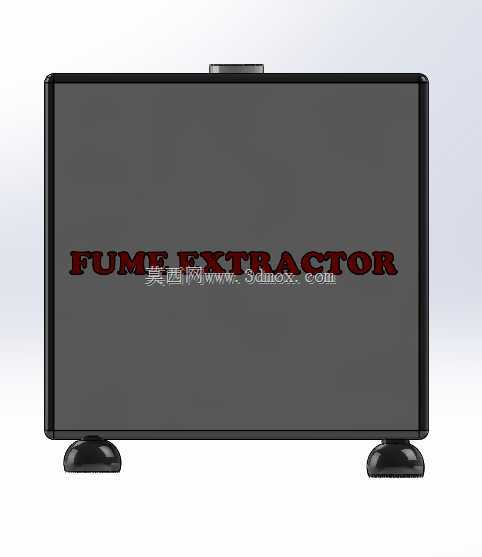

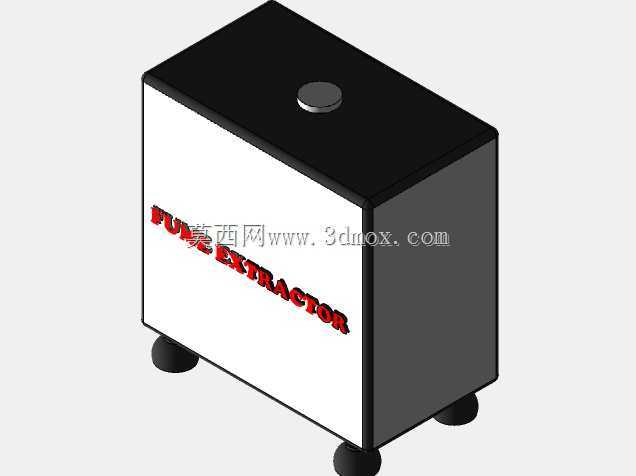

　　这款小型台式过滤装置，主要面向小空间作业场景的烟尘与废气处理需求，常见于电子焊锡工位、小型激光打标作业台、手工粘接涂胶工位这类产烟量不大但需要局部精准排烟的场景，相比大型中央除尘系统，它不需要铺设复杂的通风管道，可直接放置在作业台面侧边，就近捕捉作业产生的有害烟尘，避免烟尘扩散到整个车间空间，降低作业人员的有害物吸入风险。从结构设计来看，整体采用方正箱体布局，外壳做了圆角包边处理，既避免钣金加工后的锐边划伤操作人员，也能让设备在紧凑的台面上摆放时不会和周边工具、物料产生磕碰干涉。箱体顶部设置的圆形接口是烟尘进气端，可根据实际使用需求搭配不同直径的柔性吸气臂，或者直接对接小型焊锡吸烟罩，接口做了台阶式止口设计，

　　安装通风软管时不需要额外打胶，直接卡入后用喉箍锁紧就能保证密封效果，避免接口处漏风影响吸烟效率。箱体底部配置了四个可调式橡胶减震脚，一方面可以将设备整体抬离台面5-10mm，避免箱体底部和台面直接贴合磨损漆面，另一方面橡胶材质的脚垫可以吸收内部风机运行产生的微小震动，降低设备运行时的共振噪音，同时四个支脚都带有螺纹调节结构，哪怕摆放的台面存在轻微不平整，也可以通过旋转支脚调整高度，保证设备放置平稳，不会因为风机运行产生移位。内部结构采用分层式布局，最上层靠近进气口的位置是初效过滤层，用来拦截烟尘里的大颗粒焊渣、胶团等杂质，中间层放置活性炭过滤棉或者HEPA滤芯，用来吸附烟尘中的有害气体、细小颗粒物，最下层是离心风机模块，

　　风机出风口设置在箱体背部，采用下出风设计，避免过滤后的干净气流直接吹向作业人员面部造成不适。设计时特意将箱体的维护侧设置在正面，正面面板采用快拆式卡扣固定，不需要借助螺丝刀等工具，掰开卡扣就能直接取下前面板，快速更换内部的过滤耗材，日常维护的操作门槛很低，一线作业人员不需要专门培训就能完成滤芯更换。从安装边界来看，设备整体的长宽高尺寸控制在小型台式设备的合理范围内，长度方向不超过400mm，宽度方向不超过250mm，高度不超过300mm，占用台面空间很小，哪怕是宽度只有600mm的标准作业台，摆放完设备后依然有足够的空间放置焊台、工件、工具等作业物料。设备的供电接口设置在背部靠下位置，和出风口保持足够的安全距离，

　　避免出风口的气流长期直吹电源线造成线缆老化，电源线采用可拆卸的三芯国标插头，线缆长度预留1.8m，不需要额外接插排就能直接连接到台面下方的墙面插座。在细节设计上，箱体侧面预留了滤芯更换提示的安装位，后续如果升级带压差检测的版本，可以直接在这个位置安装压差指示灯，当滤芯堵塞到影响通风效率时，指示灯会自动亮起提醒更换耗材，不需要操作人员定期拆开检查滤芯状态。箱体表面采用哑光喷塑处理，不容易残留指纹和作业时溅落的焊锡渣、胶渍，日常清洁只需要用干布擦拭就能保持外观整洁，不会因为长期使用出现表面锈迹。这款设备的风量设计匹配小型工位的排烟需求，不会因为风量过大吹偏焊锡丝、胶水这类轻质作业物料，也不会因为风量过小导致烟尘捕捉不彻底，在距离吸气口150mm的位置就能形成足够的负压区，刚好覆盖常规手工焊锡、小型打标的作业范围，既满足工位的环保排烟要求，也不会对正常作业操作产生干扰。
