Viper8喷气发动机调节器速率重置阀结构

　　在小型涡喷发动机的燃油调节与控制系统中，速率重置阀是保障调节器动态响应稳定性的核心液压组件，这款适配Viper 8系列喷气发动机的GRRV阀，主要承担调速回路内的压力速率重置、反馈信号修正功能，在发动机工况快速切换的过程中，比如从慢车状态快速推油门至额定转速、或是大转速下快速收油门的过渡阶段，该阀能够抵消调速器内部液压信号的超调量，避免燃油供给量出现剧烈波动，防止发动机出现转速悬挂、喘振或是富油熄火等故障，直接关系到发动机过渡态工况的运行可靠性。

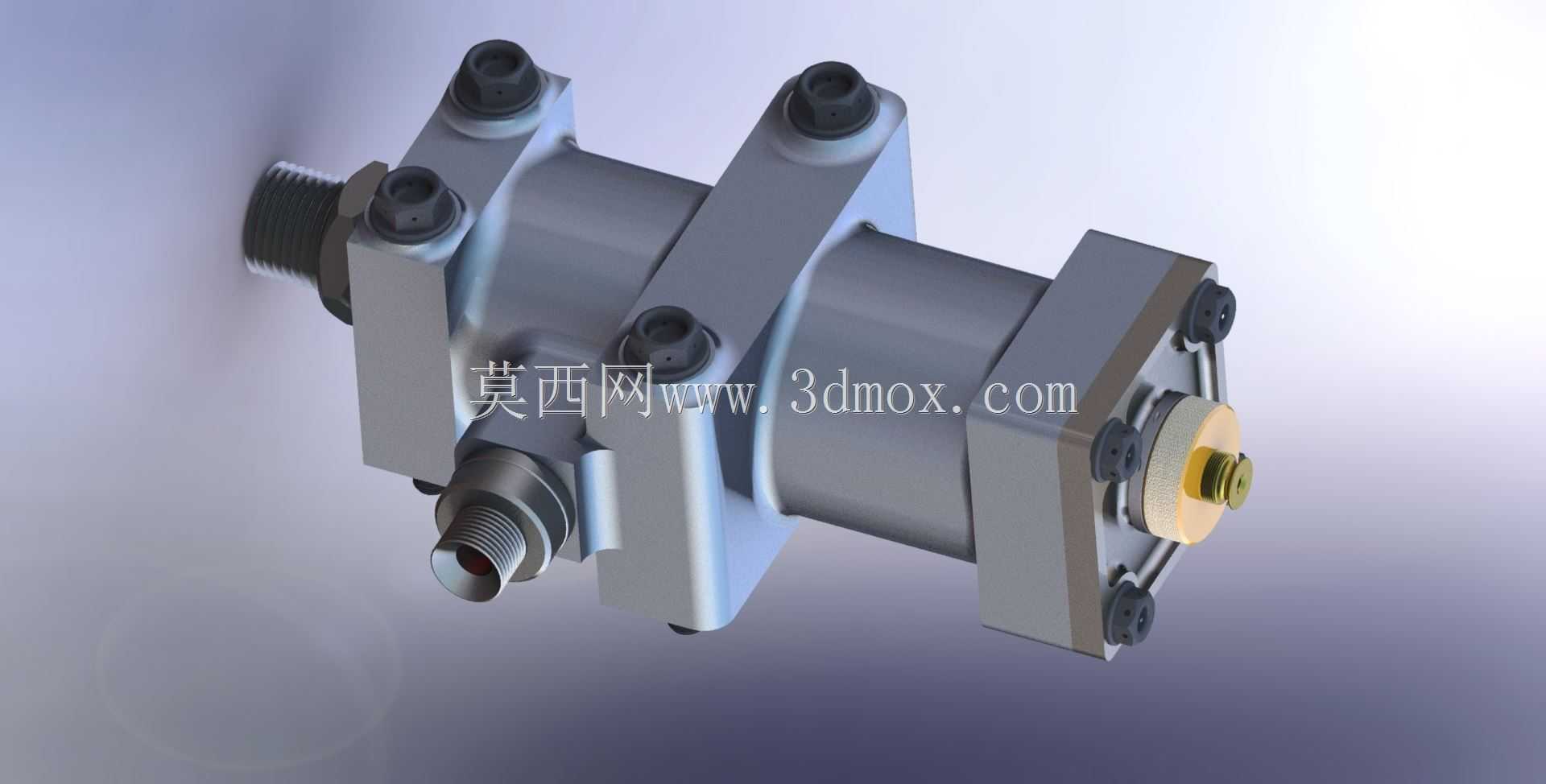

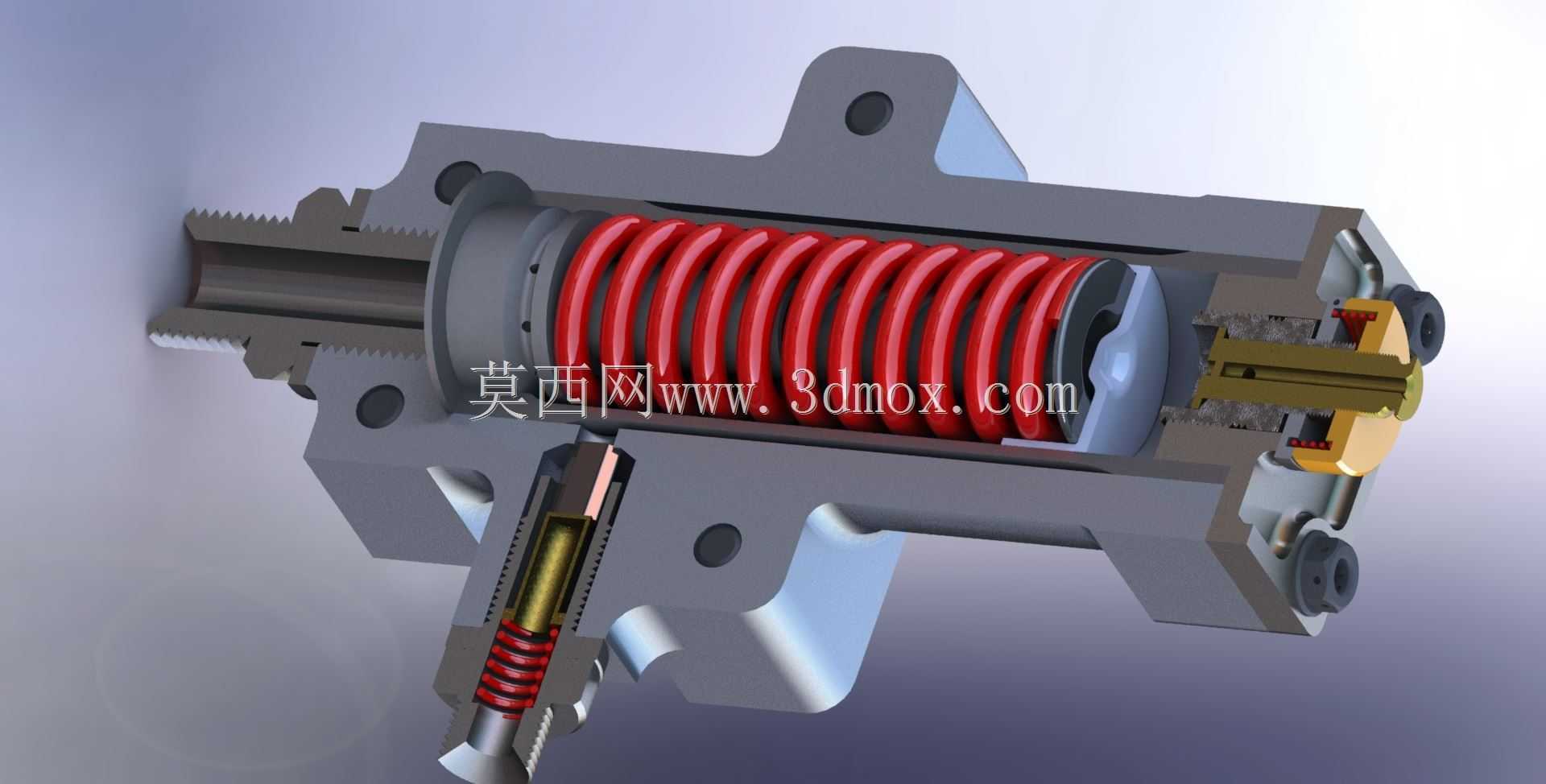

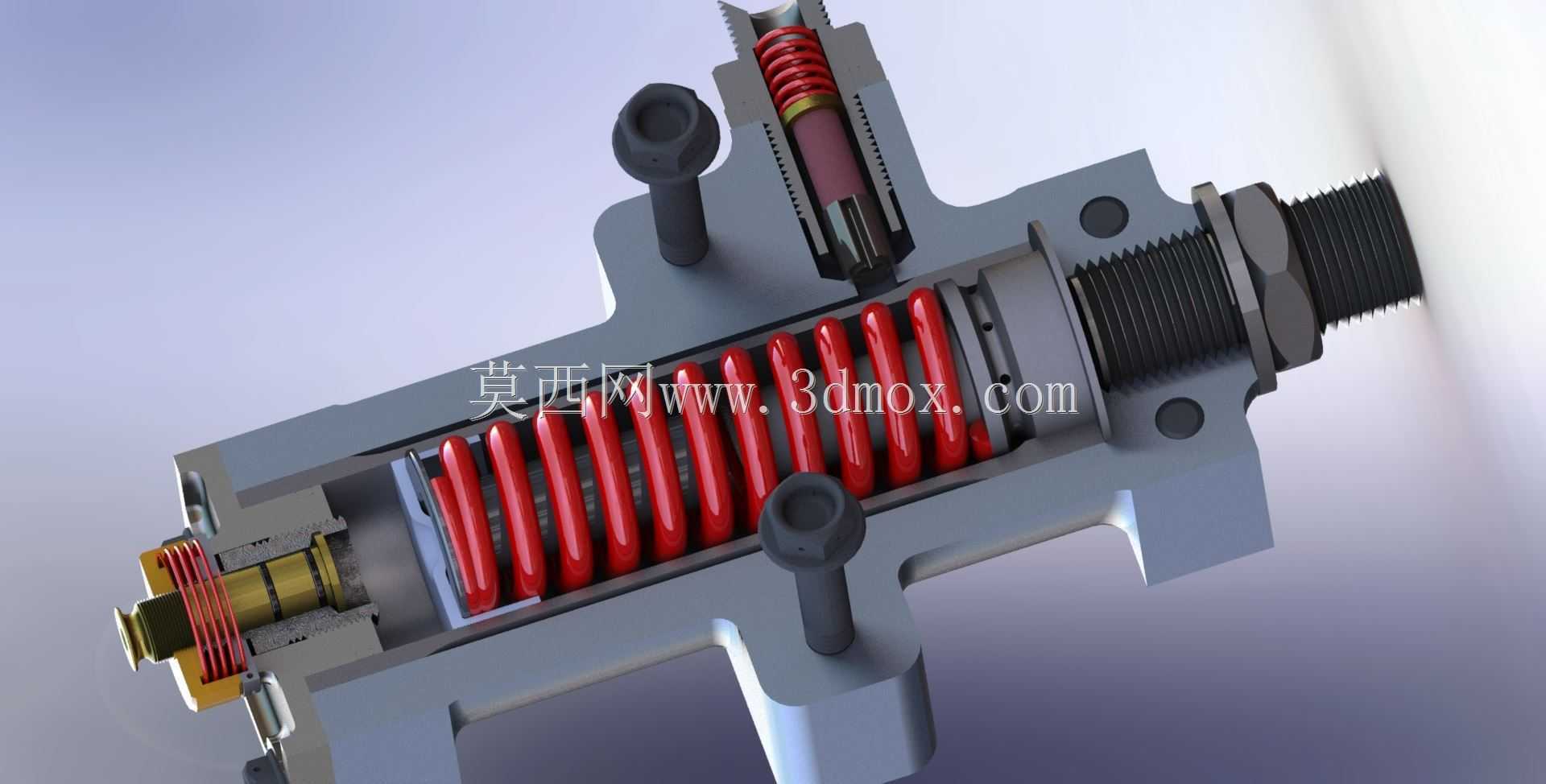

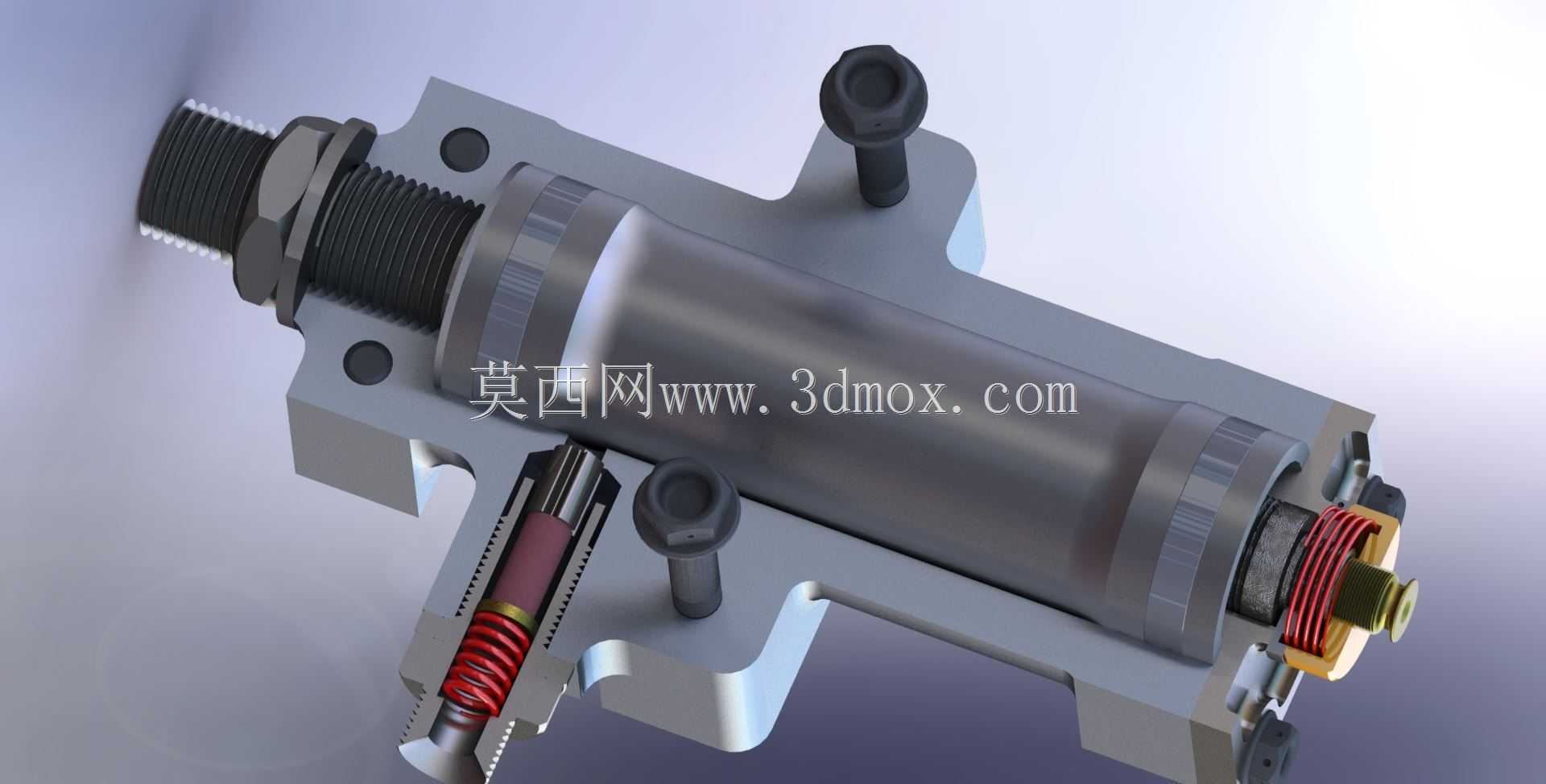

　　从结构设计逻辑来看，这款阀采用了典型的滑阀加弹簧复位的布局，主体阀壳采用一体化铣削成型的安装基座，预留了两个带通孔的安装耳，安装孔的中心距、孔径尺寸完全匹配Viper 8发动机调节器壳体的预装位，安装时不需要额外加工转接支架，直接通过螺栓紧固即可完成装配，阀的进出油口采用外螺纹直连结构，和调节器内部的油道孔位完全对中，装配后能够保证液压油的流道阻力处于设计区间内，不会因为流道突变产生额外的压力损失。阀的内部核心组件包含复位弹簧、滑阀芯、反馈节流塞以及端盖密封组件，其中复位弹簧采用圆柱螺旋压缩弹簧设计，弹簧的刚度经过匹配调校，能够在不同的液压油压力区间内提供稳定的复位力，保证滑阀芯的位移量和输入的压力信号呈线性对应关系，避免出现调节死区或是响应滞后的问题。滑阀芯采用精密研磨的圆柱配合面，和阀套之间的配合间隙控制在微米级，既能够保证阀芯滑动顺畅无卡滞，又能将内部泄漏量控制在允许范围内，保障调节精度。

　　在实际的发动机运行场景中，当调速器输出的控制压力发生变化时，液压油会通过阀侧的节流孔引入阀芯的控制腔，推动阀芯克服弹簧力产生位移，进而接通或是切断对应的反馈油道，将调速器的输出速率信号重置到匹配当前工况的基准值，整个响应过程的时长控制在毫秒级，能够跟上发动机转速变化的动态响应要求。阀侧垂直布置的小型子组件是节流调节单元，内部带有小型弹簧和节流塞，能够对反馈油路的流量进行精细校准，在不同的油温条件下，也就是液压油粘度发生变化时，依然能够保证反馈信号的稳定性，不会因为油温变化导致调节特性出现偏移。

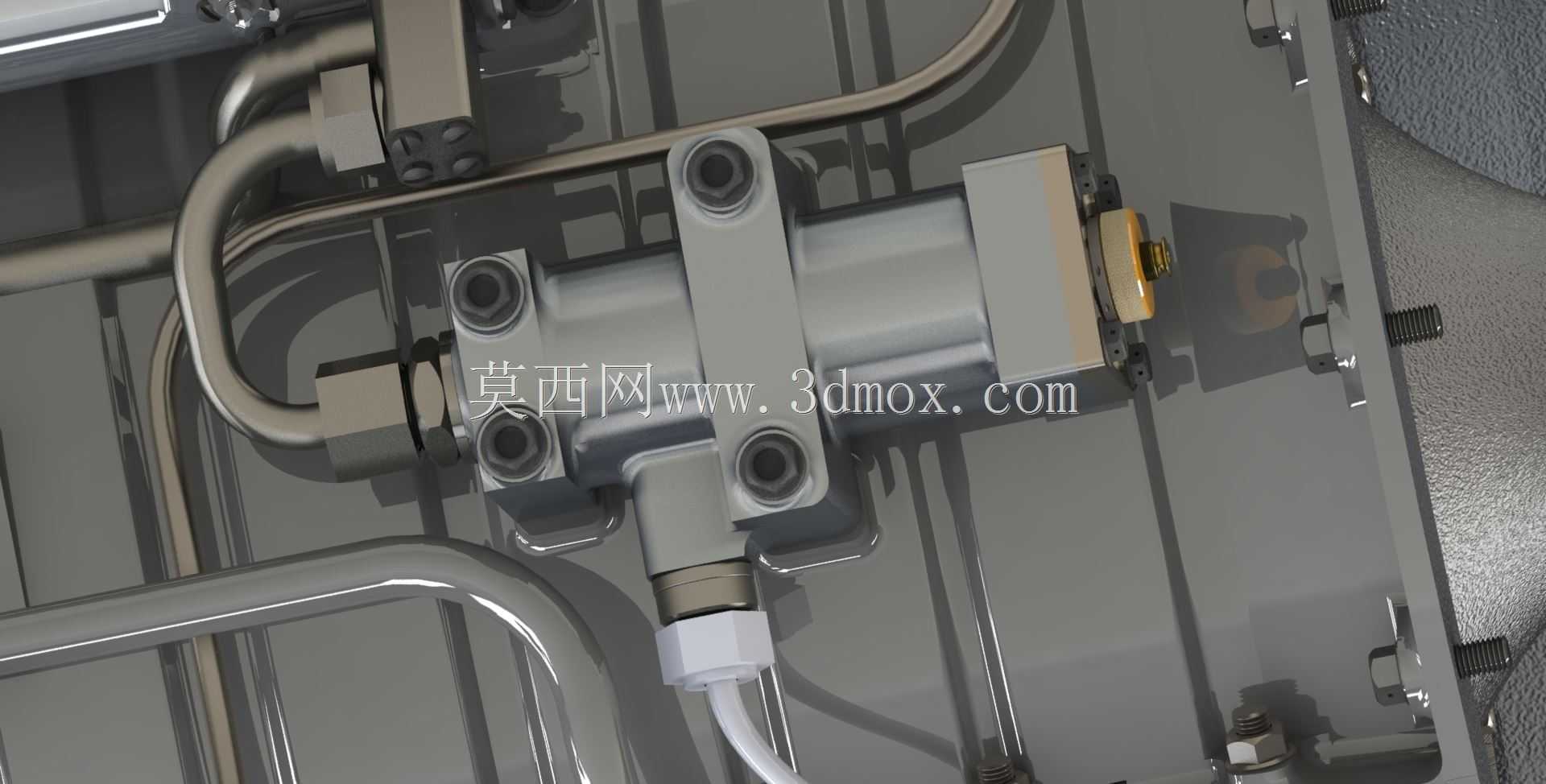

　　从安装边界来看，这款阀的整体外轮廓尺寸完全适配Viper 8发动机调节器的预留安装空间，轴向最大长度、径向最大突出量都不会和周边的管路、传感器组件产生干涉，端盖处的密封结构采用O型圈加挡圈的组合设计，能够承受发动机调节器内部的工作压力，在发动机整个工作转速区间内都不会出现液压油渗漏的问题。在建模过程中，所有配合面的尺寸公差、形位公差都按照航空液压阀的设计规范进行了还原，安装孔的位置度、阀芯配合面的圆柱度、密封槽的尺寸精度都和实物保持一致，能够直接用于调节器的装配干涉检查、维护拆装模拟以及液压回路的仿真分析工作。对于从事小型涡喷发动机维护、液压调节系统设计的从业者来说，这个结构模型能够直观展现速率重置阀的内部装配关系、工作原理，也能作为同类航空液压阀设计的结构参考，帮助设计人员理解这类阀的弹簧选型、节流孔匹配、安装布局的设计思路。
