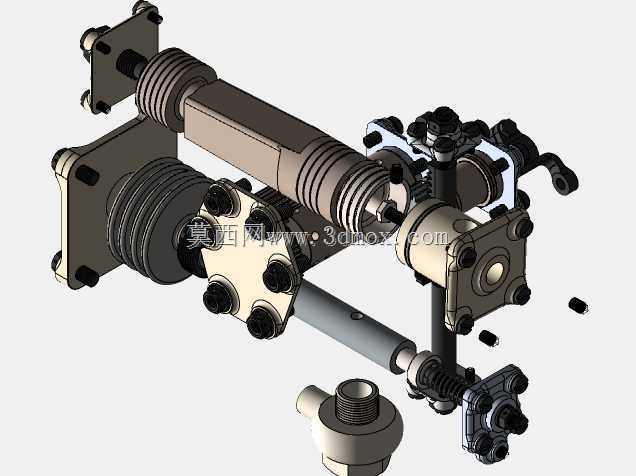

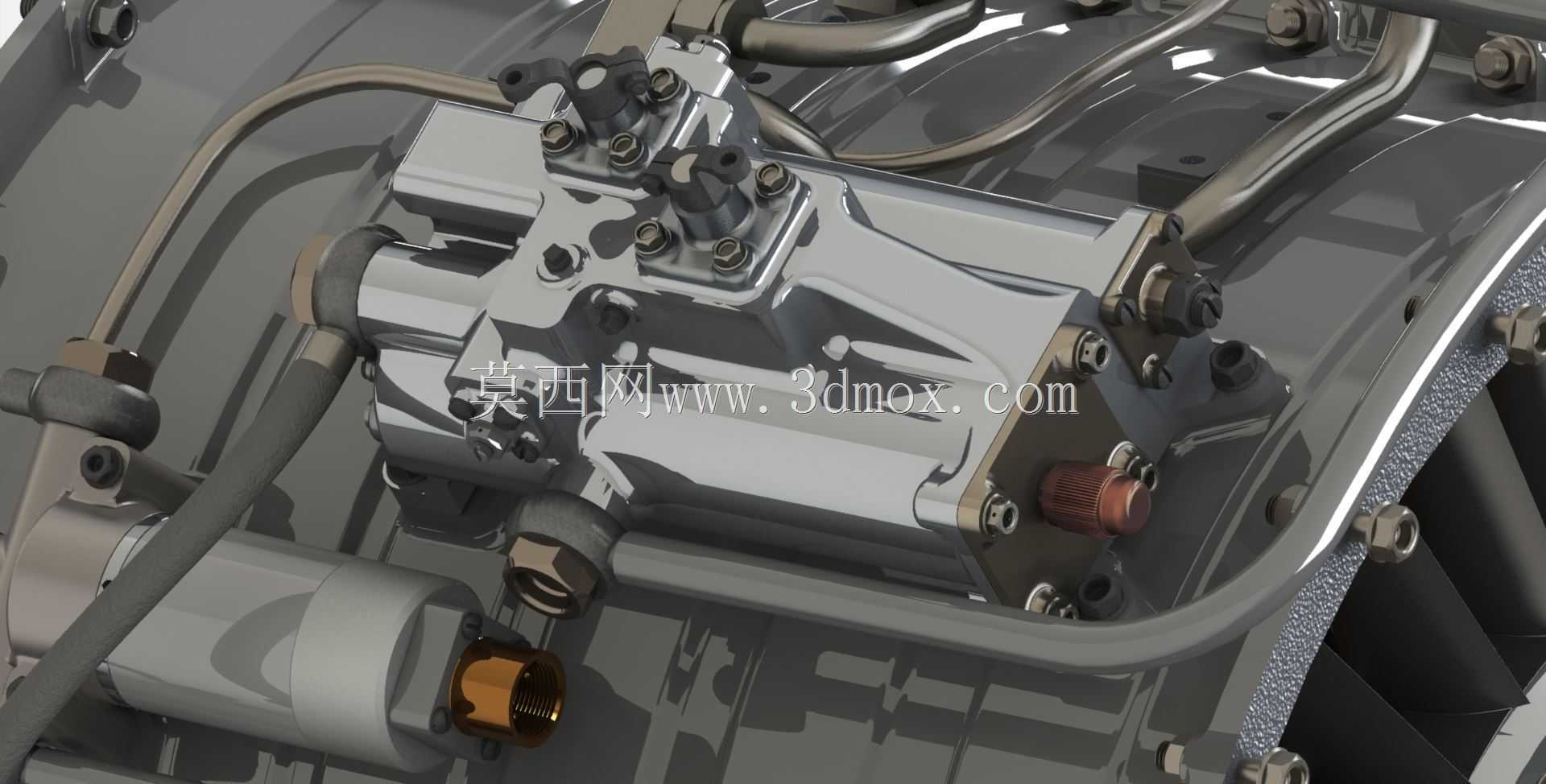

Viper8喷气发动机大气流量控制单元结构

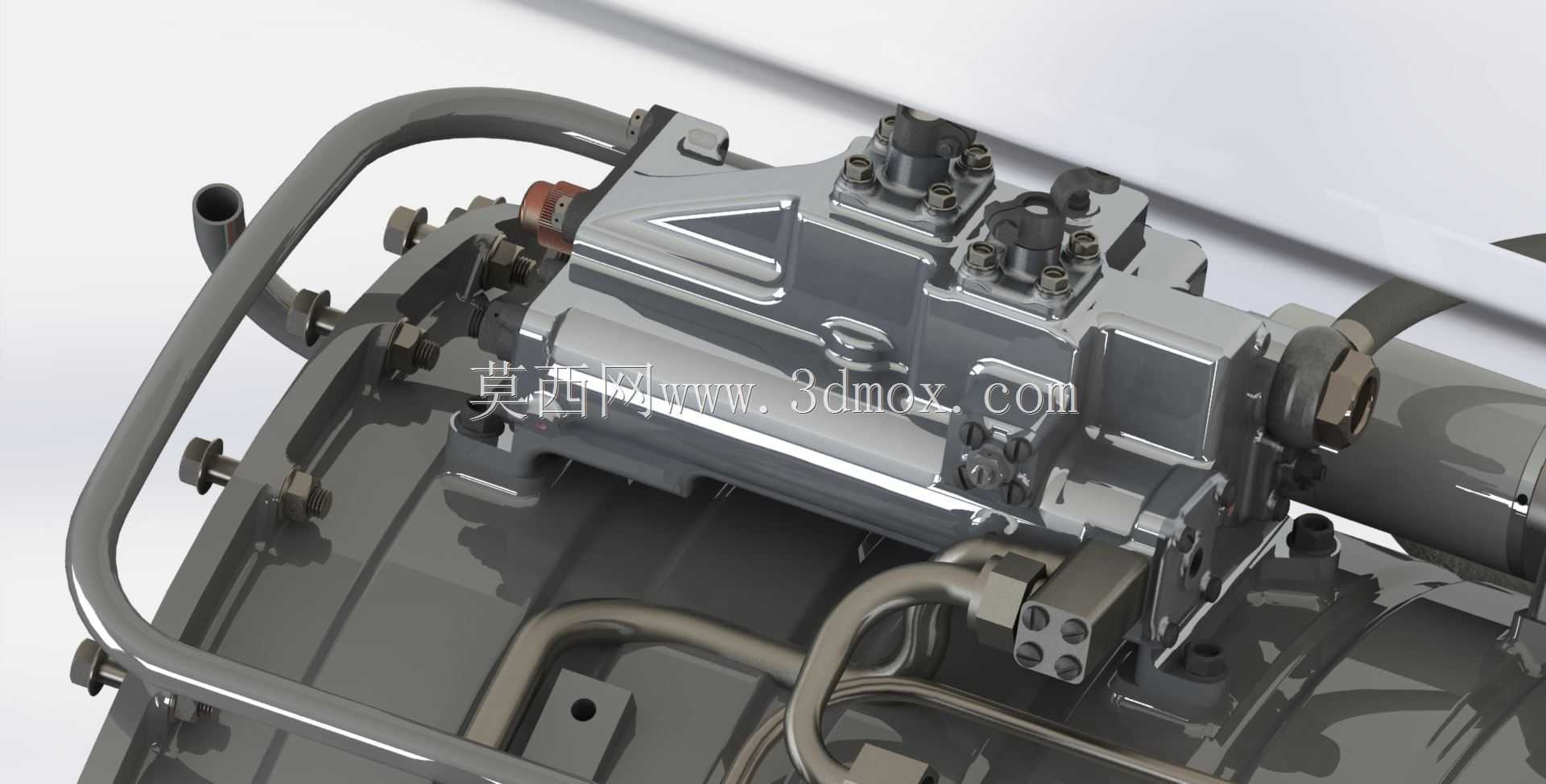

　　在小型涡喷发动机的燃油调节体系里，这类大气流量控制单元是衔接飞行员操纵输入与燃油泵输出的核心液压机械部件，常见于配装Viper系列喷气发动机的轻型教练机、靶机以及小型公务喷气式飞行器的动力段舱内安装场景，安装位置通常处于发动机附件机匣侧方，紧邻主燃油泵与高压油滤组件，周边需要预留足够的管路走形空间与检修操作间隙，避免与发动机机匣、散热管路以及机载线束产生干涉。从实际功能逻辑来看，该单元首先接收来自燃油计量控制单元传递的油门位置信号，同时通过自带的大气压力传感膜盒组件感知飞行高度变化带来的进气压力波动，还会接入压气机后段的压力感测管路获取发动机实时工作的压比参数，三类信号在单元内部的滑阀腔体内完成压力耦合，

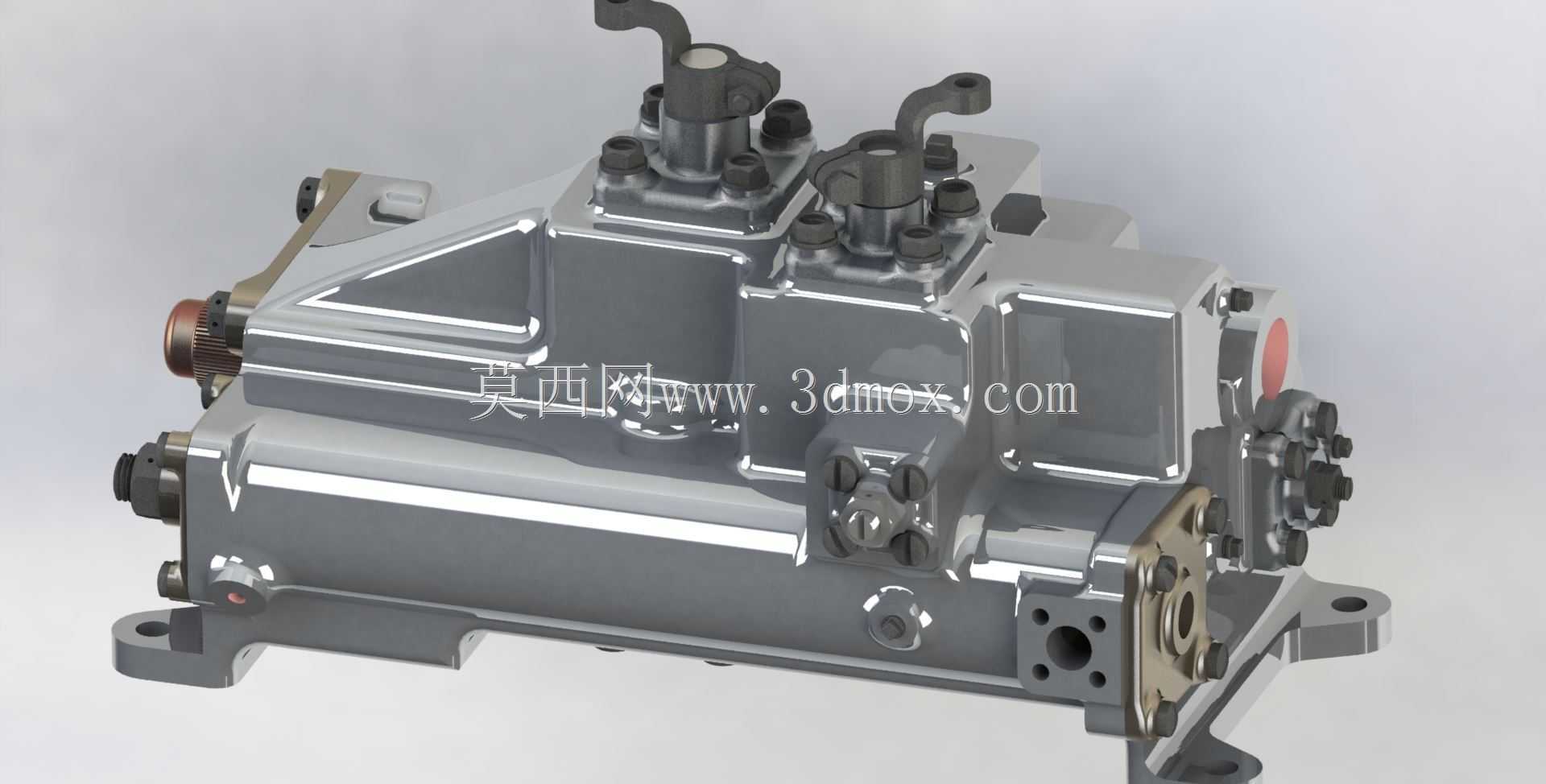

　　最终输出对应压力的伺服控制油液到主燃油泵的斜盘伺服作动筒，直接驱动斜盘改变柱塞泵的供油行程，让发动机实际供油量完全匹配当前飞行工况与油门操纵需求，除此之外，该单元还集成了燃油切断功能，在收到停车指令或者超温超转保护信号时，内部的断油滑阀会快速切断伺服油供给，让燃油泵斜盘回到零供油位置，实现发动机的可靠停车，避免出现富油烧蚀或者喘振故障。从结构设计思路上，整个单元采用集成化块式布局，将压力感测膜盒、伺服滑阀组件、油滤、管路接口全部整合在一个锻造铝合金壳体内，减少了外部管路连接点，降低了航空振动环境下的液压油泄漏风险，壳体表面做了硬质阳极氧化处理，兼顾抗腐蚀与耐磨需求，顶部的两个弯管式管路接头分别接大气压力传感口与压气机压力引气口，

　　侧面的高压油口直接对接燃油泵来油，输出油口通过刚性不锈钢管连接斜盘伺服腔，所有接头都采用航空标准的扩口式密封结构，能承受-55℃到120℃的工作环境温度变化，不会因为热胀冷缩出现密封失效。考虑到发动机舱内的安装边界，整个单元的外形采用紧凑的长方体构型，突出的接头与作动部件全部做了圆角避让处理，安装脚位设置在壳体底部的四个凸台位置，采用螺栓直接固定在附件机匣的安装面上，安装面之间配有耐油橡胶石棉密封垫，既可以隔绝机匣传递的部分振动，也能防止机匣内的润滑油渗入控制单元内部。内部的滑阀配合间隙严格控制在微米级，保证压力调节的响应速度在毫秒级，不会出现油门操纵的滞后感，膜盒组件采用多层金属波纹管结构，压力感知精度可以达到百帕级，

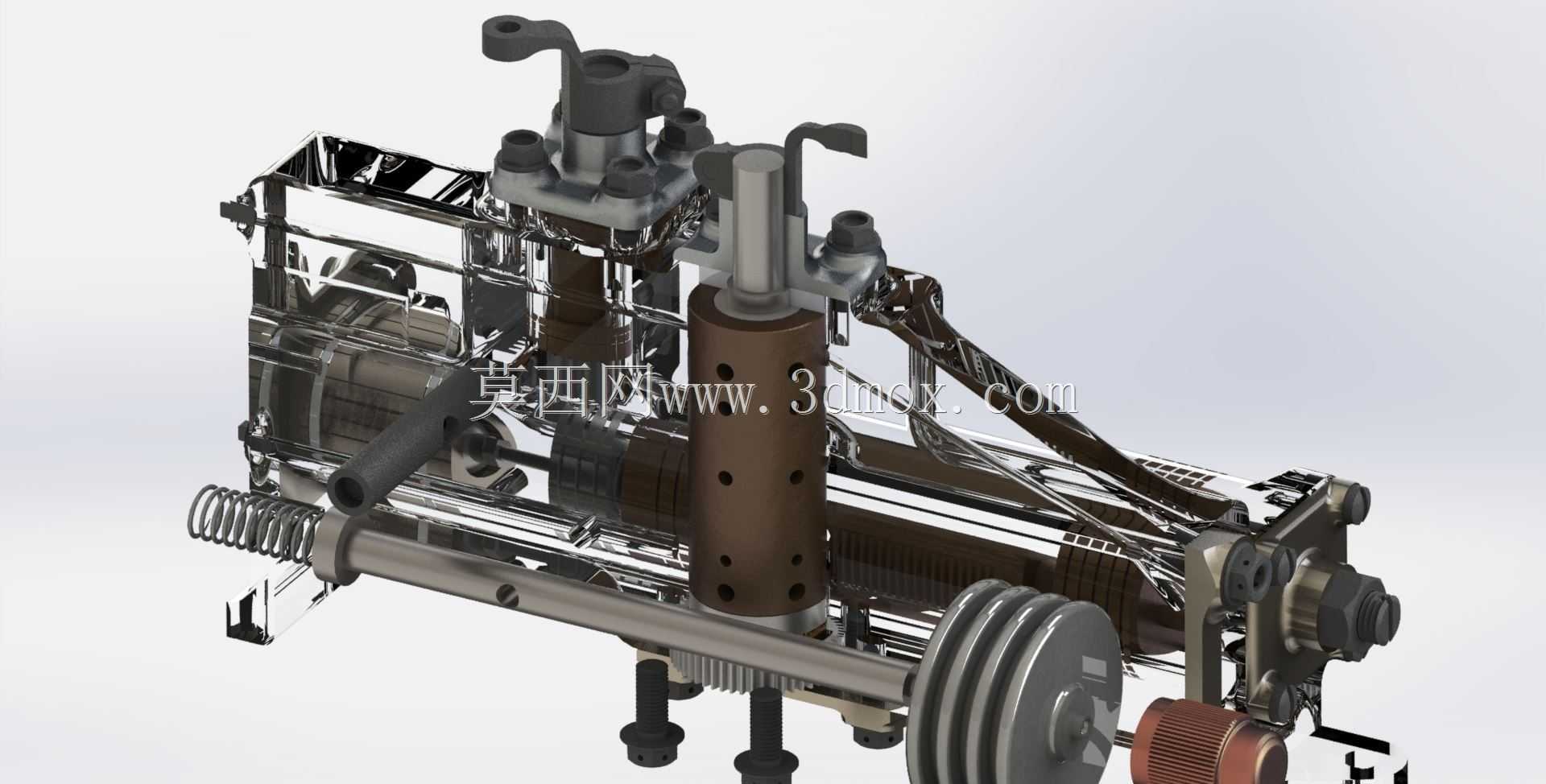

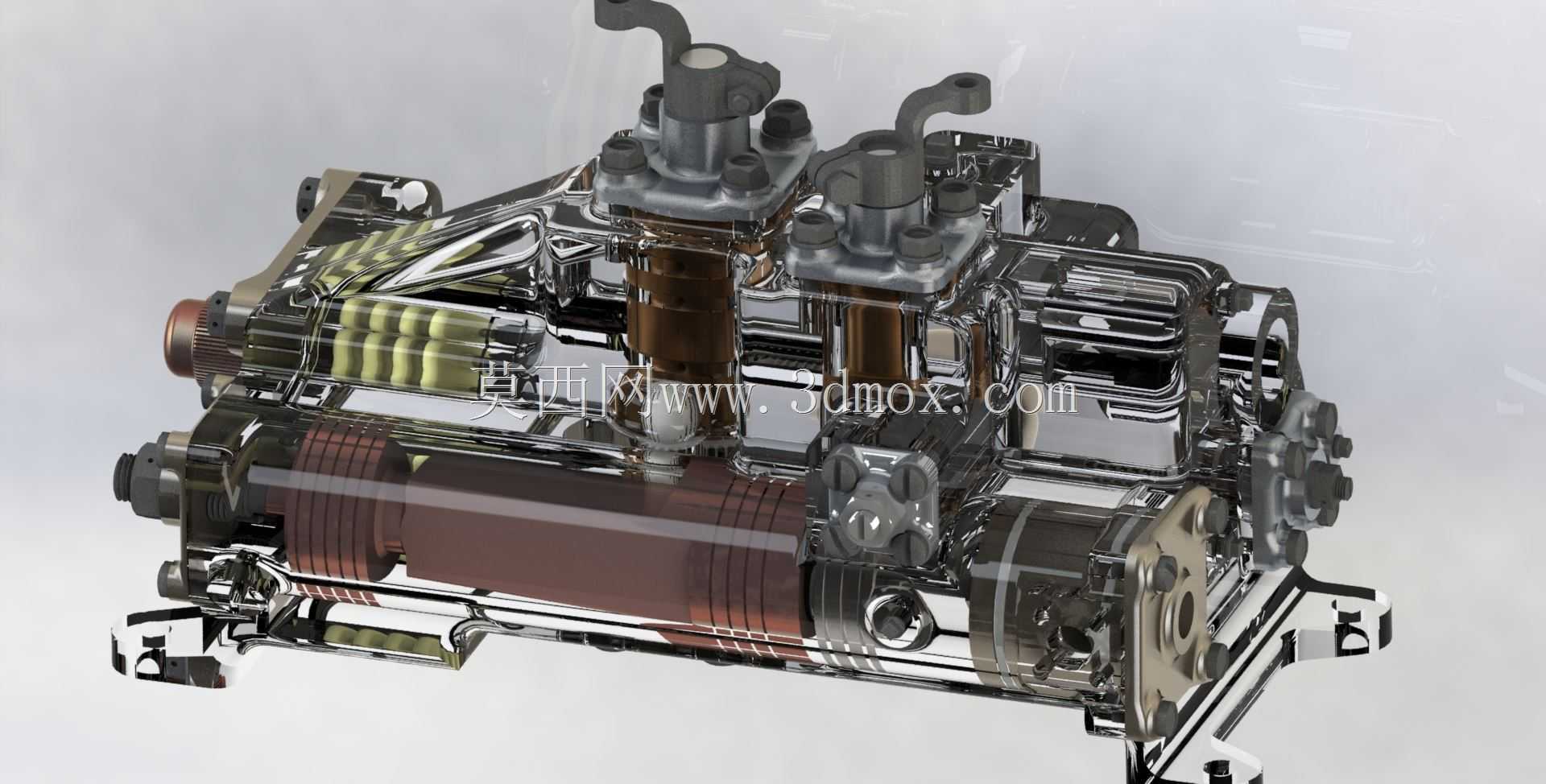

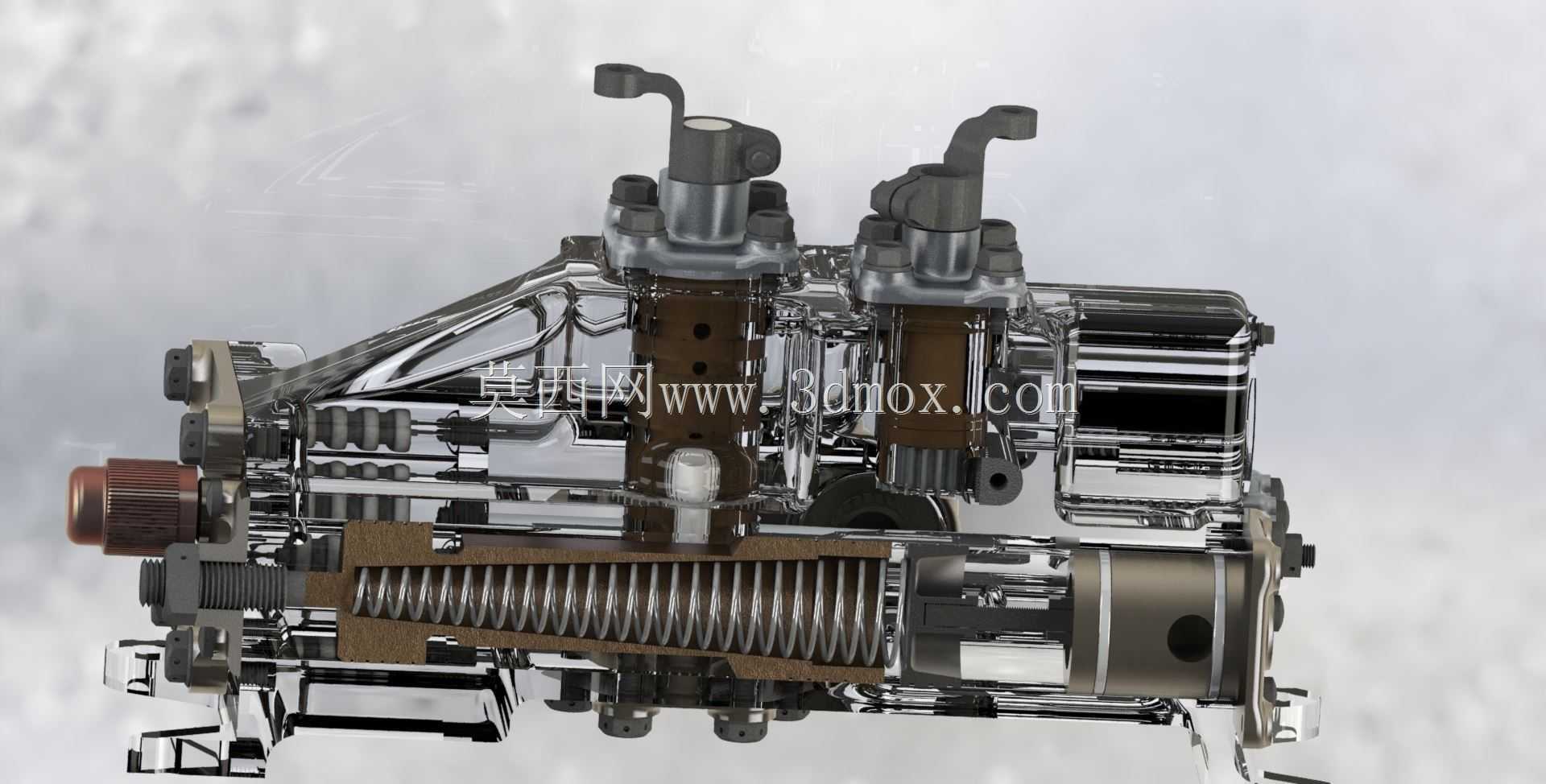

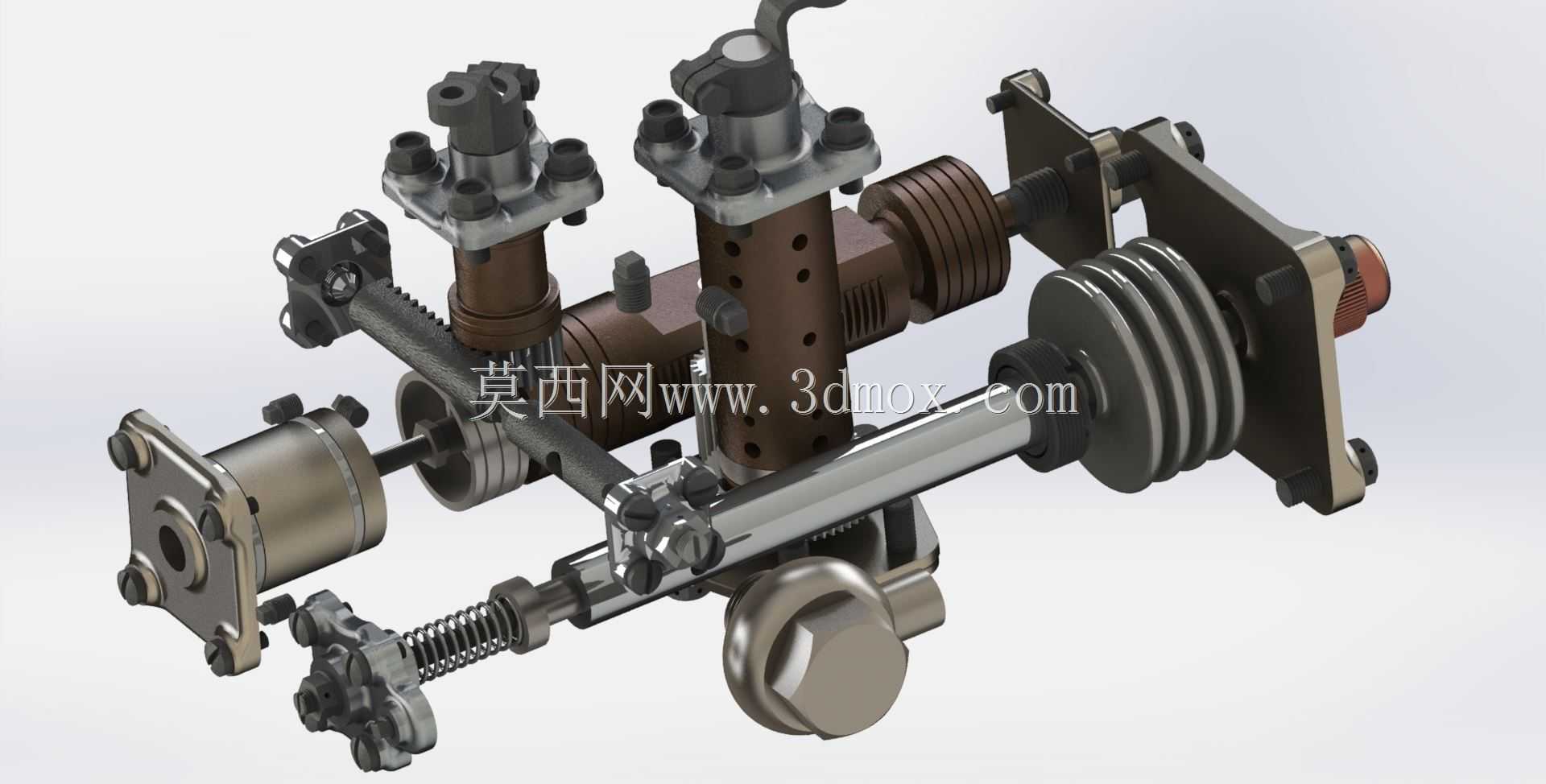

　　能准确捕捉飞行高度变化带来的大气压力细微变化，自动修正供油量，避免高海拔飞行时出现混合气过富或者过稀的问题。在实际维护场景中，该单元属于发动机的定检部件，每到规定飞行小时数需要拆解检查内部滑阀的磨损情况，更换油滤滤芯与密封胶圈，建模时完整还原了内部的油道走向、滑阀台阶结构、膜盒安装腔以及外部的接头螺纹、安装孔位，所有配合面的尺寸公差都按照航空液压部件的标准进行了还原，能直接用于相关的教学演示、故障模拟以及维修培训场景，也可以作为小型涡喷发动机燃油系统设计的参考结构，帮助设计人员理解传统液压机械式燃油控制单元的工作逻辑与结构布局特点，在进行同类型产品设计时，可以参考这种集成化块式布局思路，在有限的安装空间内整合更多功能，减少外部连接部件，提升产品在强振动、宽温域环境下的工作可靠性。
