Viper8喷气发动机空燃比控制单元结构

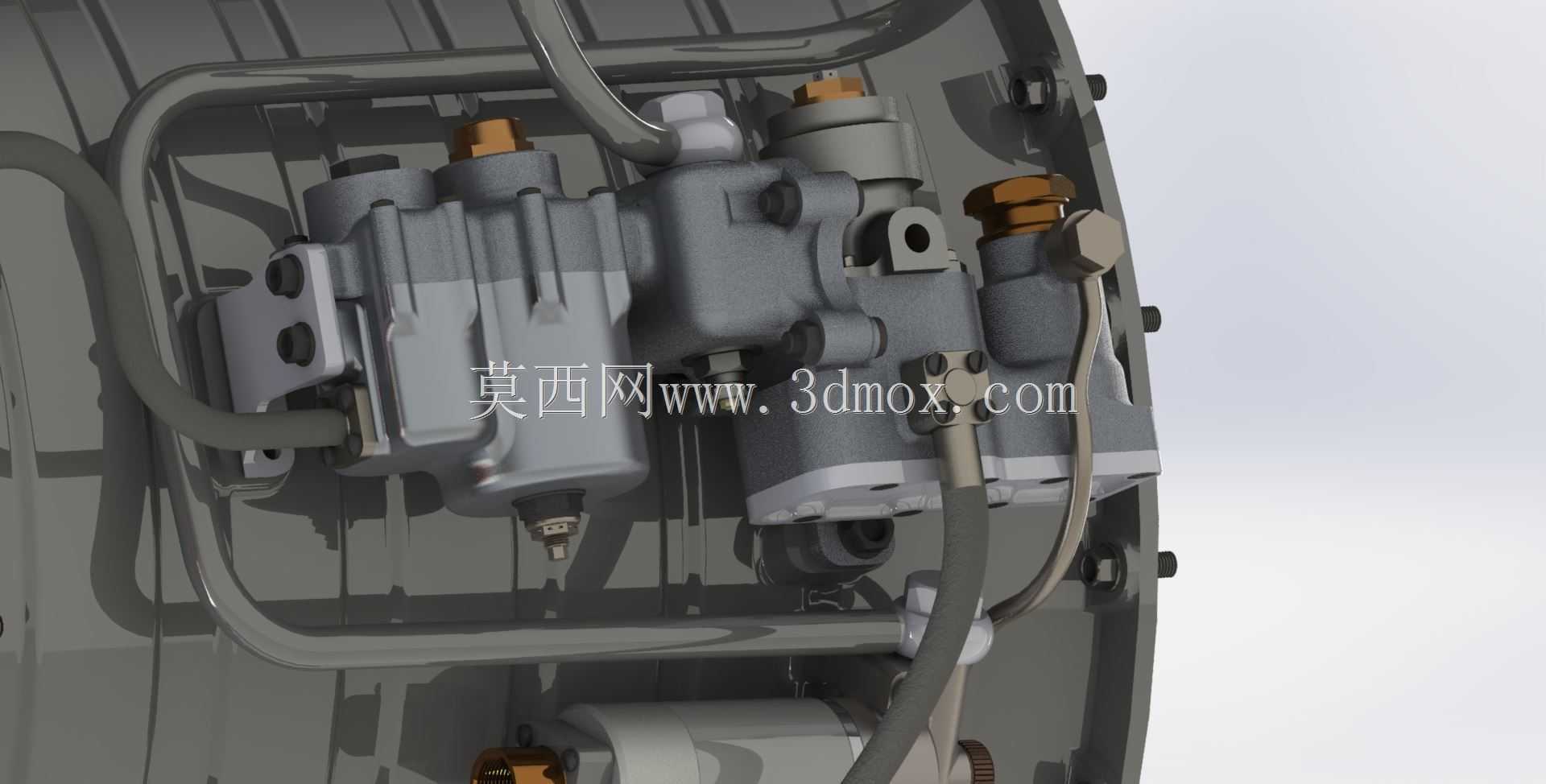

　　在小型涡喷发动机的燃油调节体系里，空燃比控制单元是决定燃烧室工况稳定性的核心部件，直接影响发动机从怠速到全加力状态的推力输出平顺性、排气温度裕度以及燃油消耗率水平。这套适配Viper8喷气发动机的AFRC单元，集成了燃油计量控制与伺服压力控制两大功能模块，所有油路接口、安装定位面的尺寸都严格匹配Viper8发动机附件机匣的预设安装位，不需要额外设计转接支架就能完成原位装配，安装边界充分考虑了发动机工作时的振动工况，所有外接管路的走向都预留了足够的形变余量，避免发动机高频振动导致管路疲劳开裂。

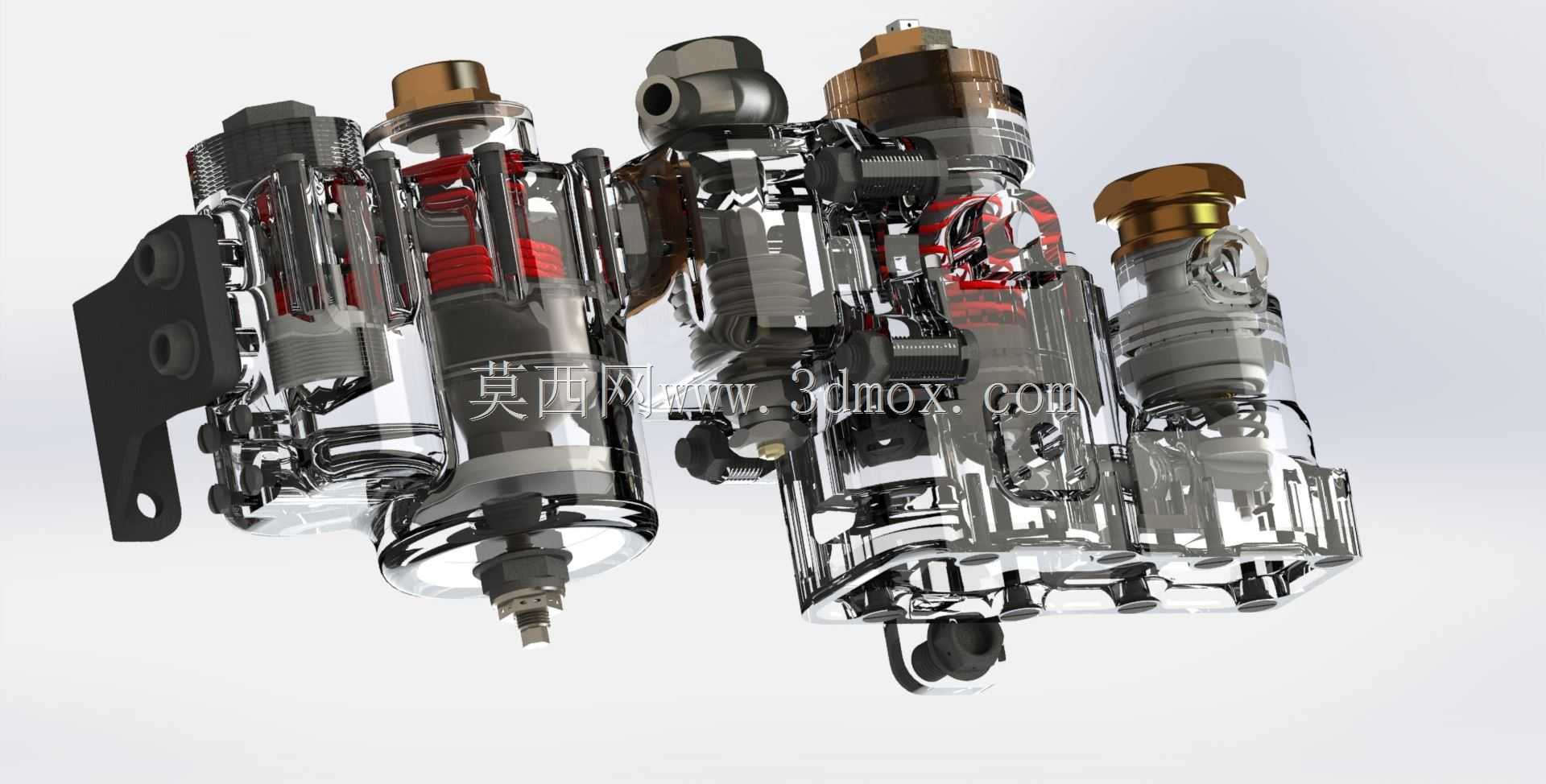

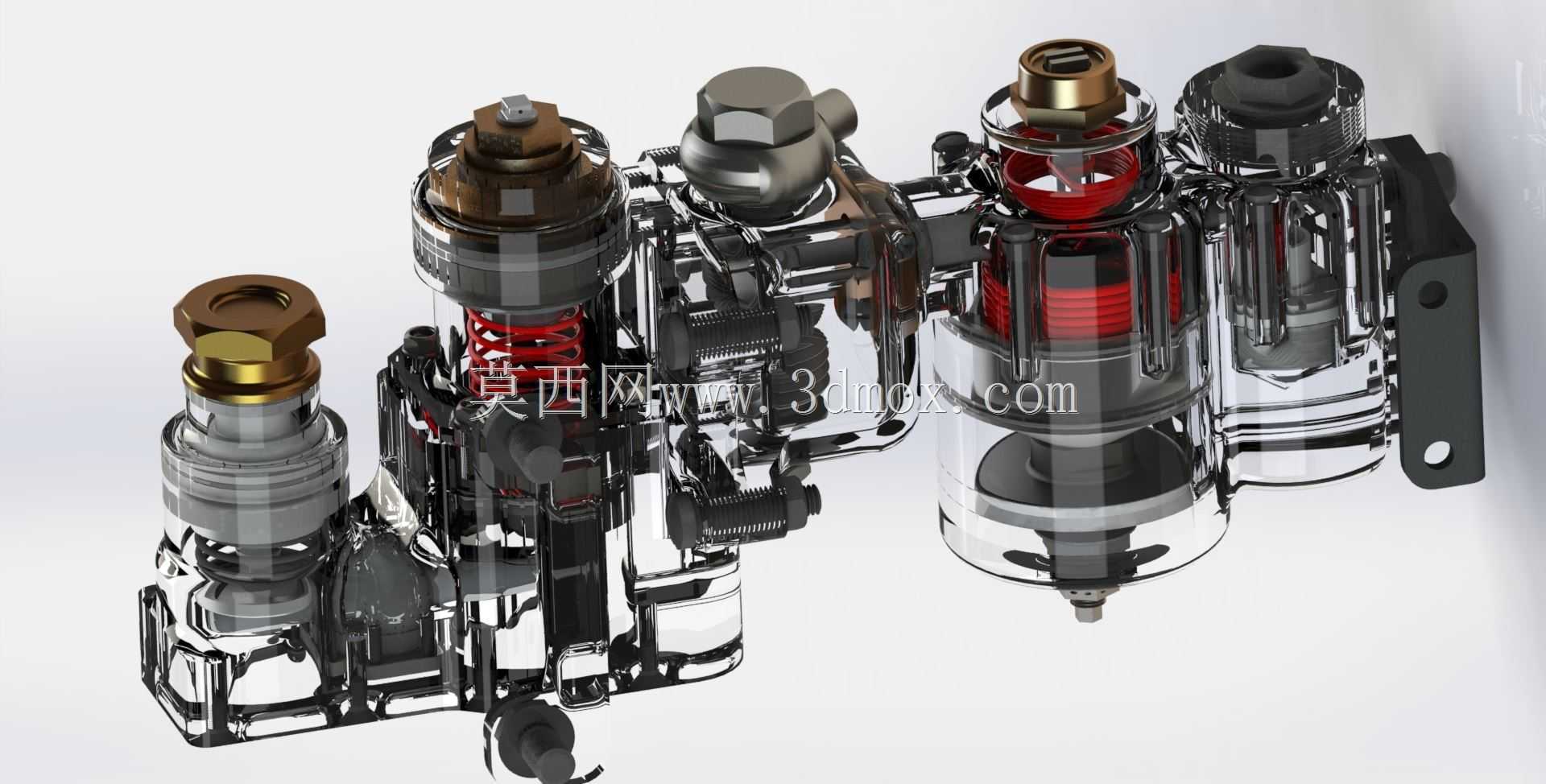

　　从实际功能逻辑来看，该单元的核心作用是接收上游大气流量控制单元输出的先导压力、环境大气压力以及发动机转速信号，通过内部阀芯的位移调节，精准控制燃油泵斜盘伺服机构的驱动压力，进而动态调整高压燃油泵的输出流量与供油压力，让不同工况下进入燃烧室的燃油量和进气量始终保持在最优匹配区间，既避免富油燃烧导致的涡轮超温、积碳，也防止贫油状态下出现的燃烧室熄火、推力骤降问题。设计过程中，两个功能模块的阀组采用了集成式铸铝壳体布局，把原本分散布置的燃油计量滑阀、伺服压力调节阀、压力反馈油道都整合在同一个壳体内，大幅减少了外部连接管路的数量，降低了燃油泄漏的风险点，同时也缩小了整个单元的整体轮廓尺寸，适配发动机附件段紧凑的安装空间。

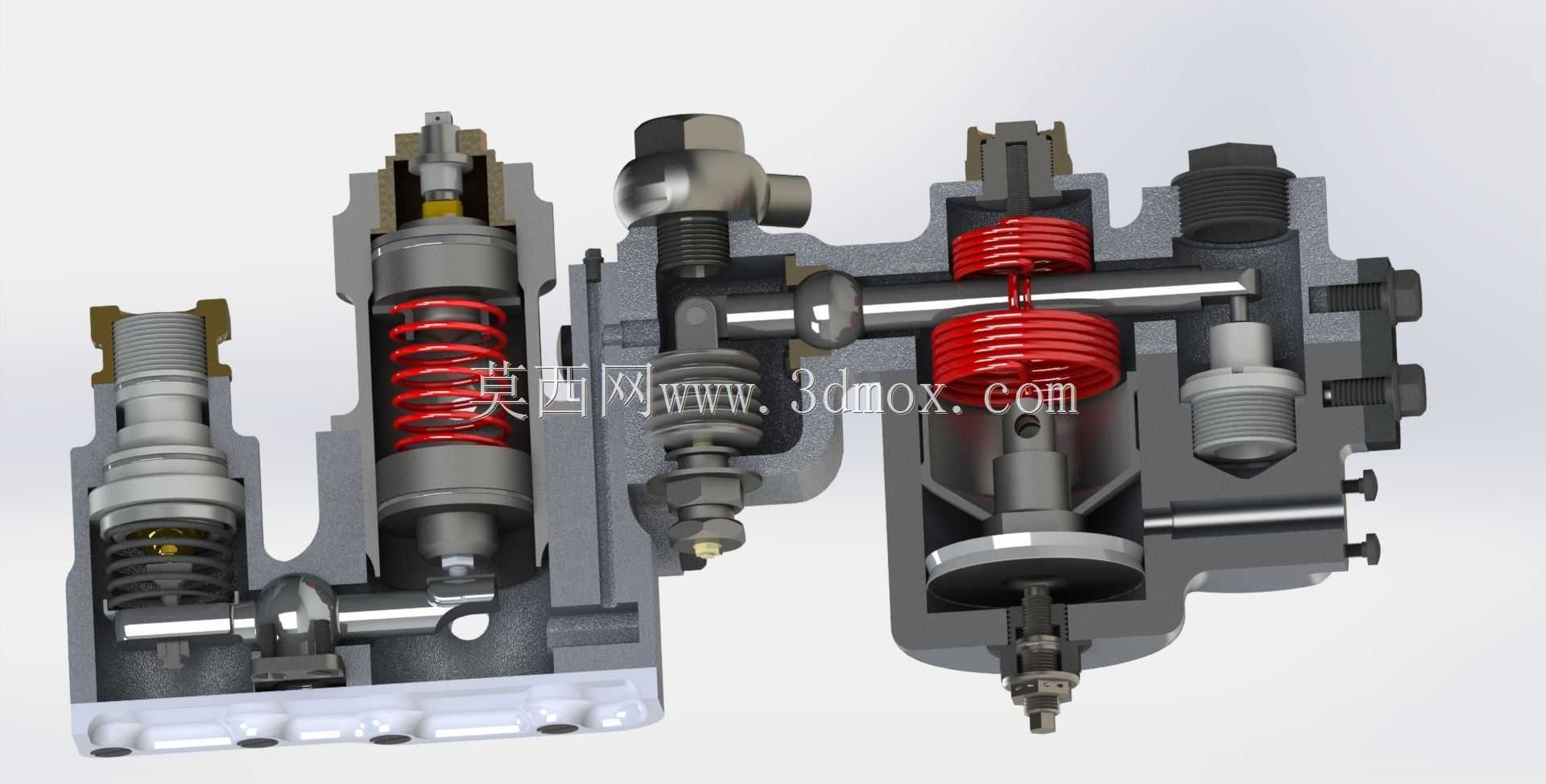

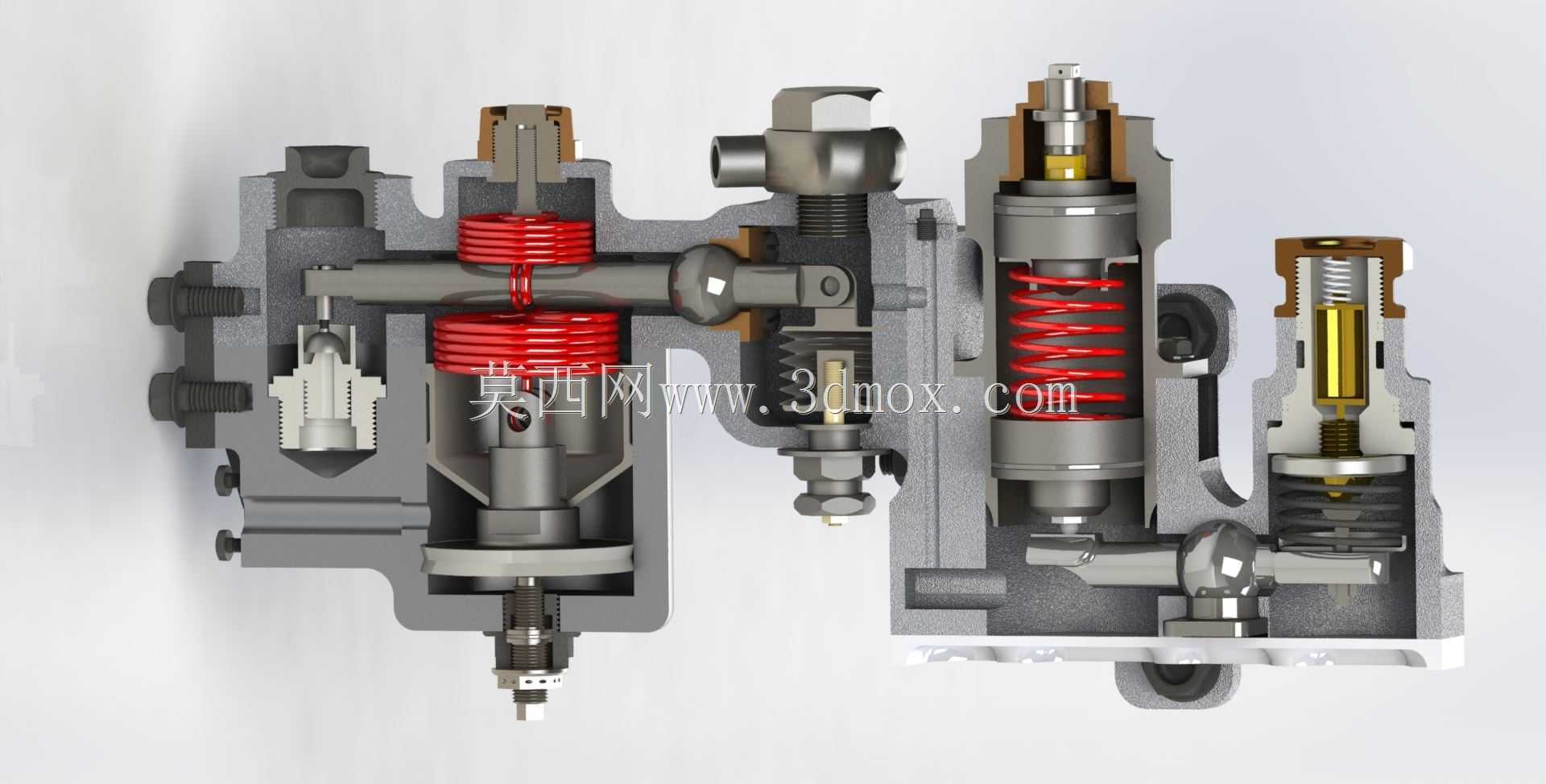

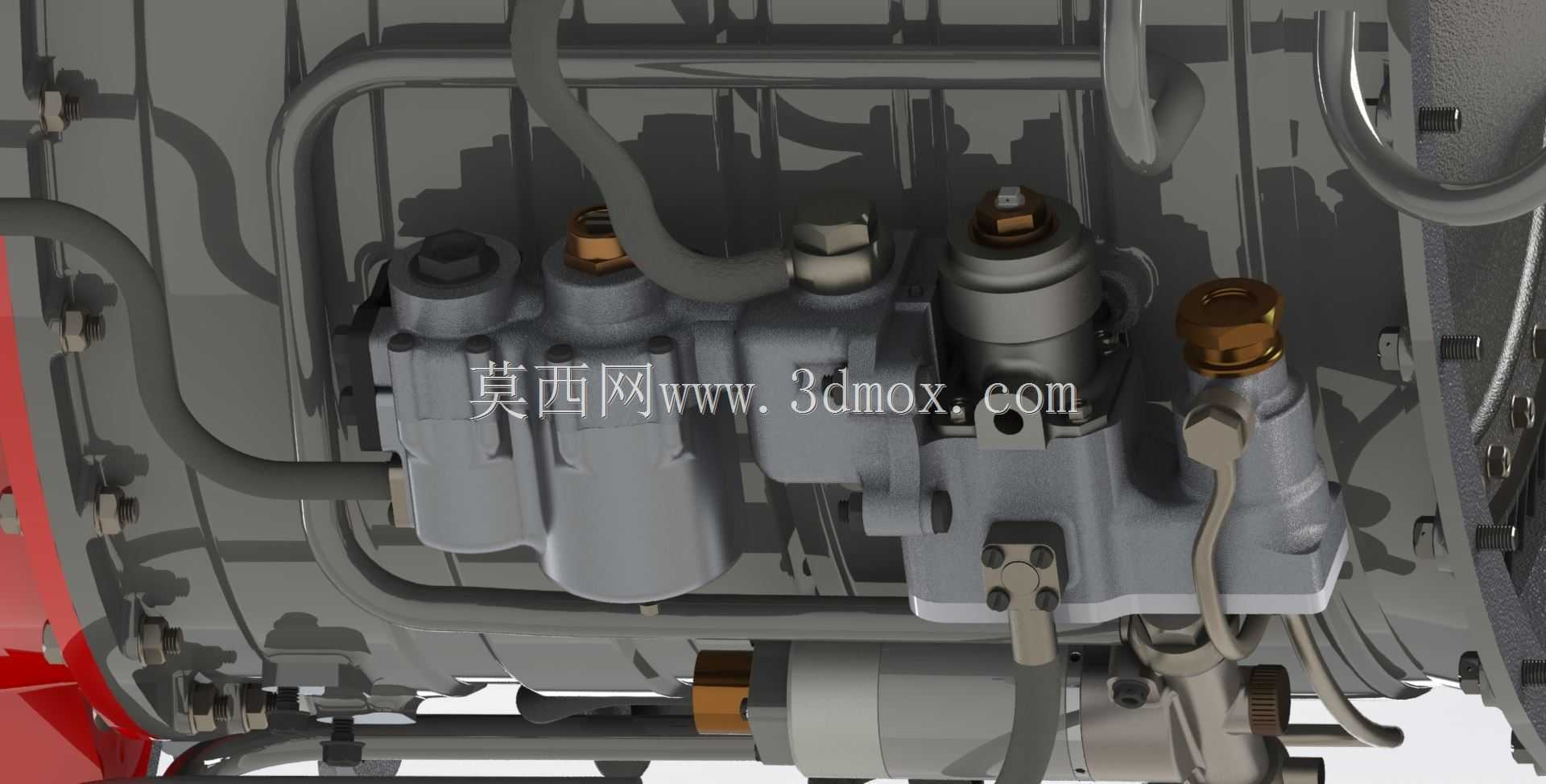

　　细节结构上，单元顶部的几个带铜质密封垫的管接头分别对应高压燃油进油口、伺服压力输出口、回油口以及先导压力信号输入口，每个接头的螺纹规格、密封面形式都和Viper8发动机原有管路接头完全一致，装配时可以直接沿用原机的管路卡箍与密封件，不需要单独定制配套连接件。壳体侧面的两个定位销孔用于和附件机匣的定位凸台配合，保证装配时阀组和驱动凸轮的相对位置精度，避免出现阀芯驱动行程偏差导致的供油特性偏移。内部的阀芯配合面都做了高精度珩磨处理，配合间隙控制在微米级，既保证阀芯动作的响应速度，又能减少高压燃油的内部泄漏，提升控制精度。单元上布置的多个压力反馈油道，会实时把伺服腔的压力、计量后的燃油压力引到阀芯的反馈端面，形成闭环的压力调节回路，当发动机转速出现快速波动时，阀芯可以在几十毫秒内完成位置调整，快速修正供油量，避免燃烧室工况出现大幅波动。

　　在航空发动机的实际运维场景中，这种集成式的燃油控制单元相比分散式布局的部件，拆装维护的效率更高，外场排故时可以整体更换单元完成故障排除，不需要在发动机上逐一拆解分散的阀组与管路，大幅缩短了发动机的地面维护时间。设计阶段也充分考虑了单元的环境适应性，壳体表面做了硬质阳极氧化处理，能够耐受航空燃油的长期腐蚀，同时也具备足够的强度承受发动机工作时的持续振动与温度交变，不会因为长时间在高低温循环工况下工作出现壳体变形、密封失效的问题。整个单元的重量控制也严格遵循航空部件的设计要求，在保证结构强度的前提下尽可能去除非承载区域的多余材料，降低附件系统的整体重量，减少发动机的自重负载。对于从事航空发动机附件设计、小型涡喷改装的工程人员来说，这套结构的集成化设计思路、油路布局逻辑、安装定位方式都具备很高的参考价值，可以直接借鉴到同级别小型涡喷、涡轴发动机的燃油控制系统设计中，也可以作为燃油调节类部件集成化设计的参考案例，帮助设计人员平衡部件功能集成度、安装便利性与维护性之间的关系。
