Viper8喷气发动机机油泵结构设计

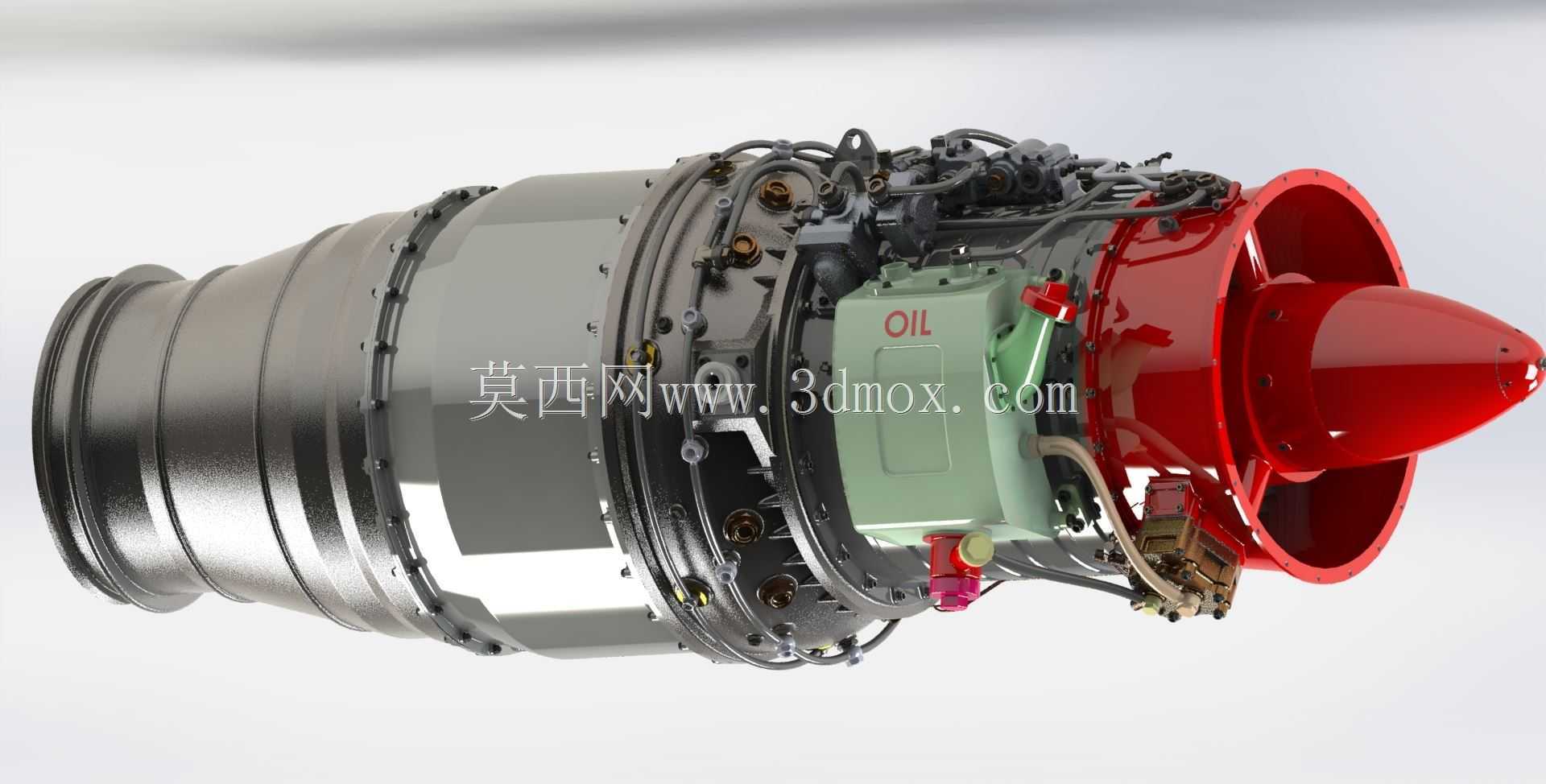

　　在航空燃气涡轮发动机的润滑回路设计中，机油泵是保障整机运动副可靠运行的核心功能部件，Viper8喷气发动机配套的这款双级机油泵，完全适配小推力涡喷发动机的紧凑安装空间与严苛工况需求。从实际装机场景来看，该泵布置于发动机附件齿轮箱与前壳体的衔接区域，安装边界完全贴合前壳体下支撑臂的预留安装位，无需额外增设转接支架，轴向安装尺寸匹配附件齿轮箱的套筒驱动轴伸出长度，径向轮廓避开了周边燃油管路、引气导管的敷设路径，不会与相邻附件产生装配干涉。

　　这款泵采用两级功能集成的结构设计，第一级为计量供油级，直接向发动机主轴轴承组提供定量压力润滑油，对应全损失润滑的工况需求——轴承部位完成润滑换热后的机油不直接回油，而是被引流至顶部伞齿轮传动腔，在对伞齿轮啮合副完成润滑冷却后，顺着前壳体下支撑臂的内部油道汇入主齿轮箱区域；第二级为扫油回油级，负责将汇集到齿轮箱底部的机油通过扫油口抽吸升压后送回机油油箱，完成整个润滑回路的循环，整套泵的动力输入完全来自主附件齿轮箱的套筒驱动装置，无需额外配置驱动源，大幅降低了附件系统的重量与复杂度。

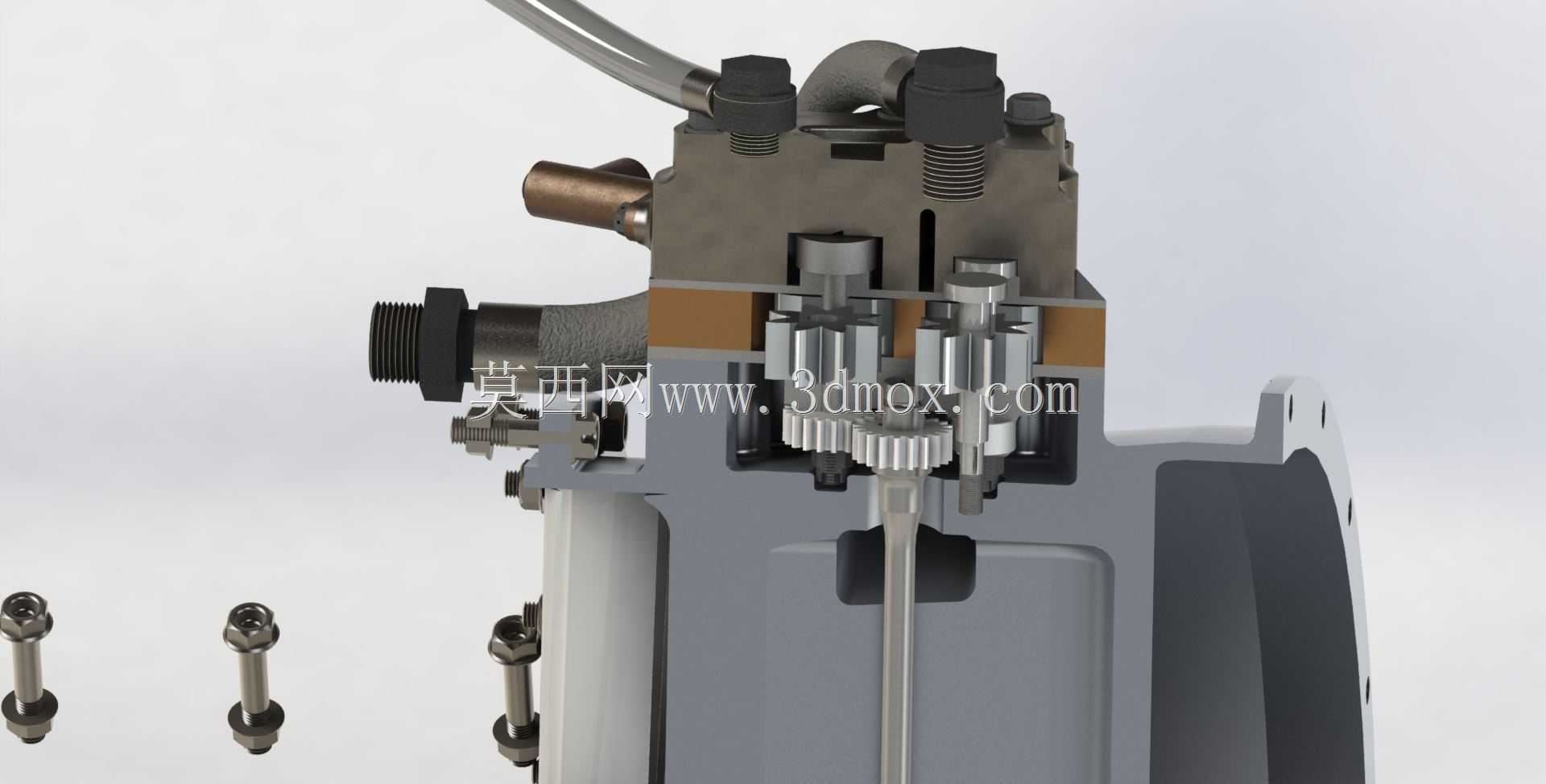

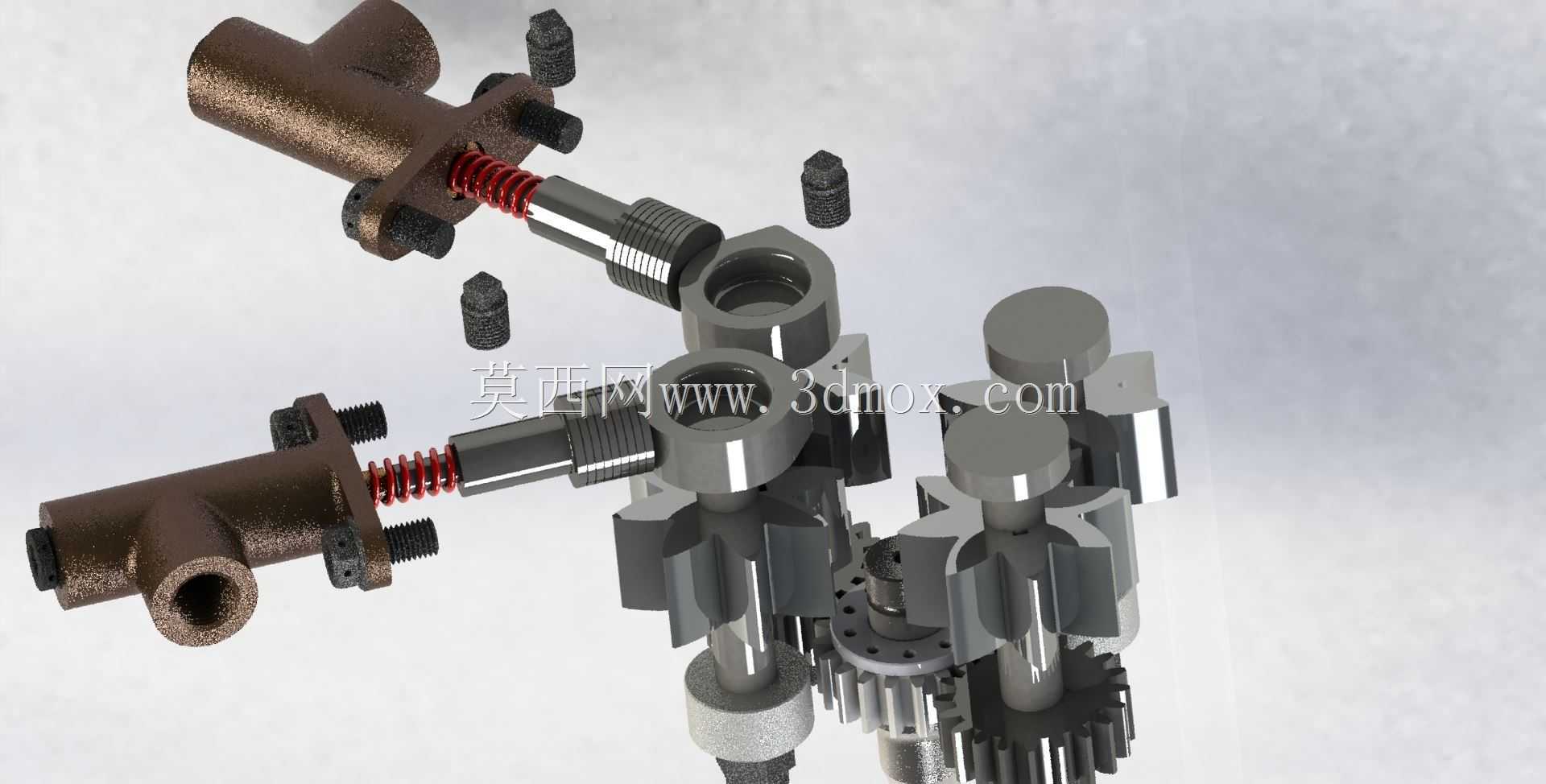

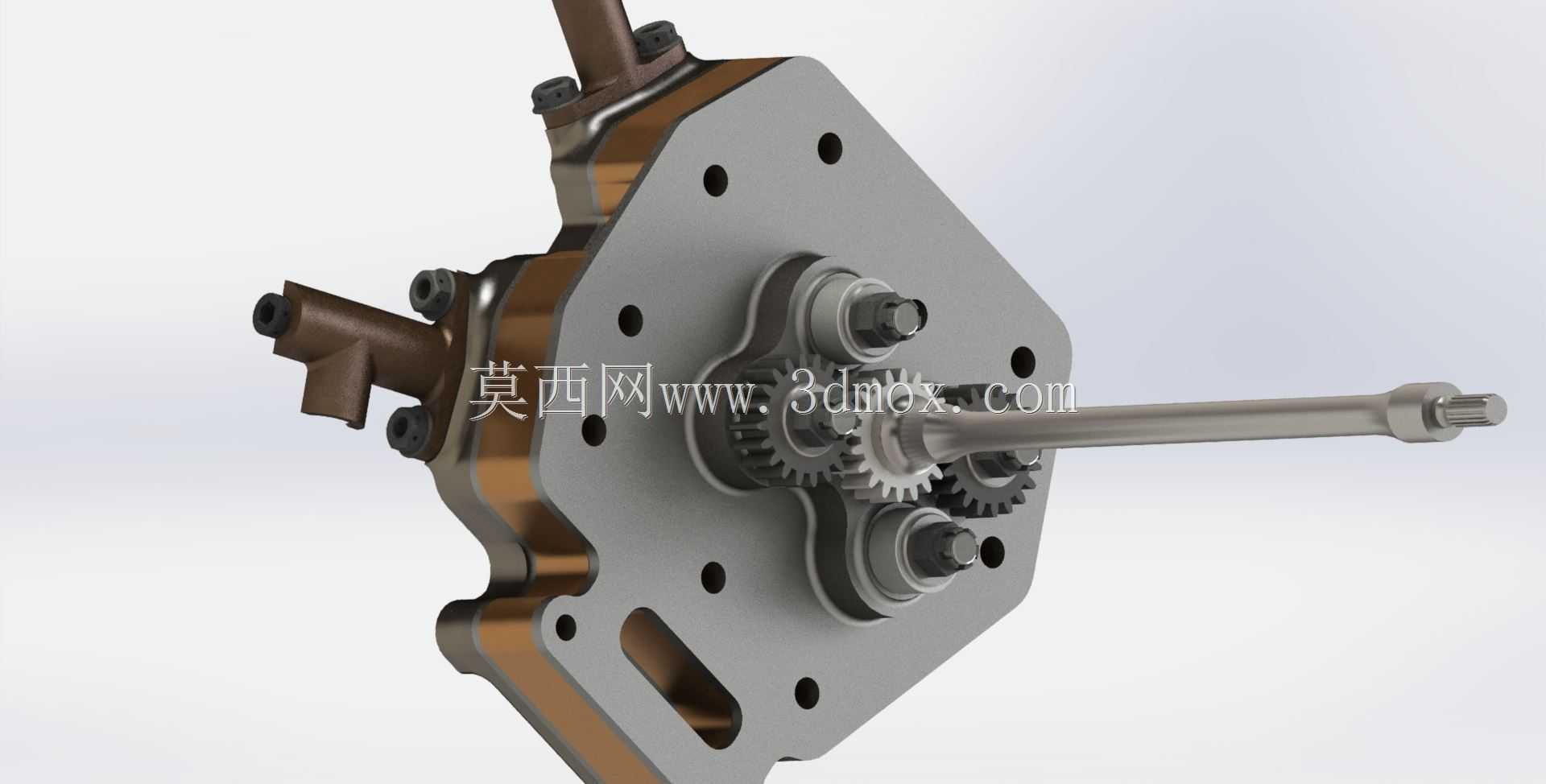

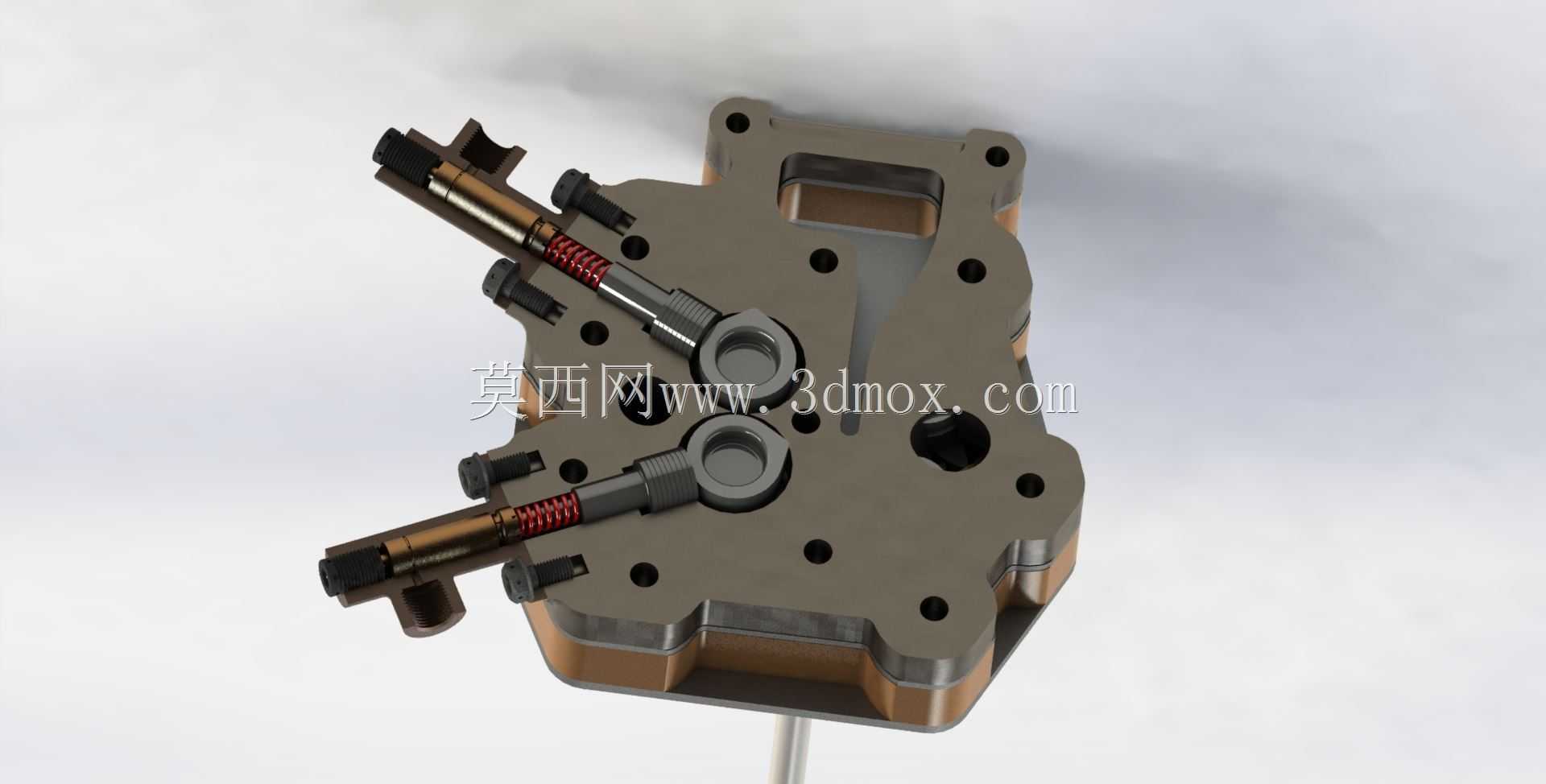

　　从结构设计逻辑来看，泵体采用分块式集成壳体，将两级泵的齿轮腔、油道、安装定位面整合在单一壳体单元上，高压密封部位采用金属衬垫加螺栓预紧的密封结构，外露的管接头采用标准航空外螺纹接口，可直接匹配发动机的标准滑油管路，无需定制转接接头。泵内部的齿轮副采用小模数直齿圆柱齿轮，兼顾供油精度与结构紧凑性，齿轮轴与壳体之间采用滑动轴承支撑，适配航空发动机宽转速范围的运行工况，顶部的调节螺钉组件可对供油级的压力阈值进行出厂标定，满足不同装机状态下的供油压力匹配需求。

　　在实际工程应用中，这类双级集成泵的设计有效解决了小推力涡喷发动机附件安装空间紧张的问题，将供油与回油功能整合后，相比分立的供油、回油泵组件，整体重量降低约30%，外部管路连接点减少40%，大幅降低了滑油系统的泄漏风险。建模过程中需要重点关注两级泵腔的同轴度公差、驱动轴与齿轮箱输出轴的对中要求，以及各油道的通流截面尺寸匹配，避免出现供油压力不足、回油不畅导致的齿轮箱积油问题；同时壳体上的安装螺栓孔位置度需要严格匹配前壳体与附件齿轮箱的安装孔位，保证装配时无需修配即可完成定位安装。

　　从外形细节来看，泵体侧面预留的传感器安装位可直接适配滑油压力、温度传感器的安装需求，无需后期在壳体上进行打孔改装，外露的紧固件均采用航空标准件，满足发动机振动工况下的防松要求，泵体底部的回油口位置正对齿轮箱的集油槽最低点，保证在飞机大姿态机动飞行时依然能够有效抽吸汇集的滑油，避免出现回油中断导致的润滑失效问题。
