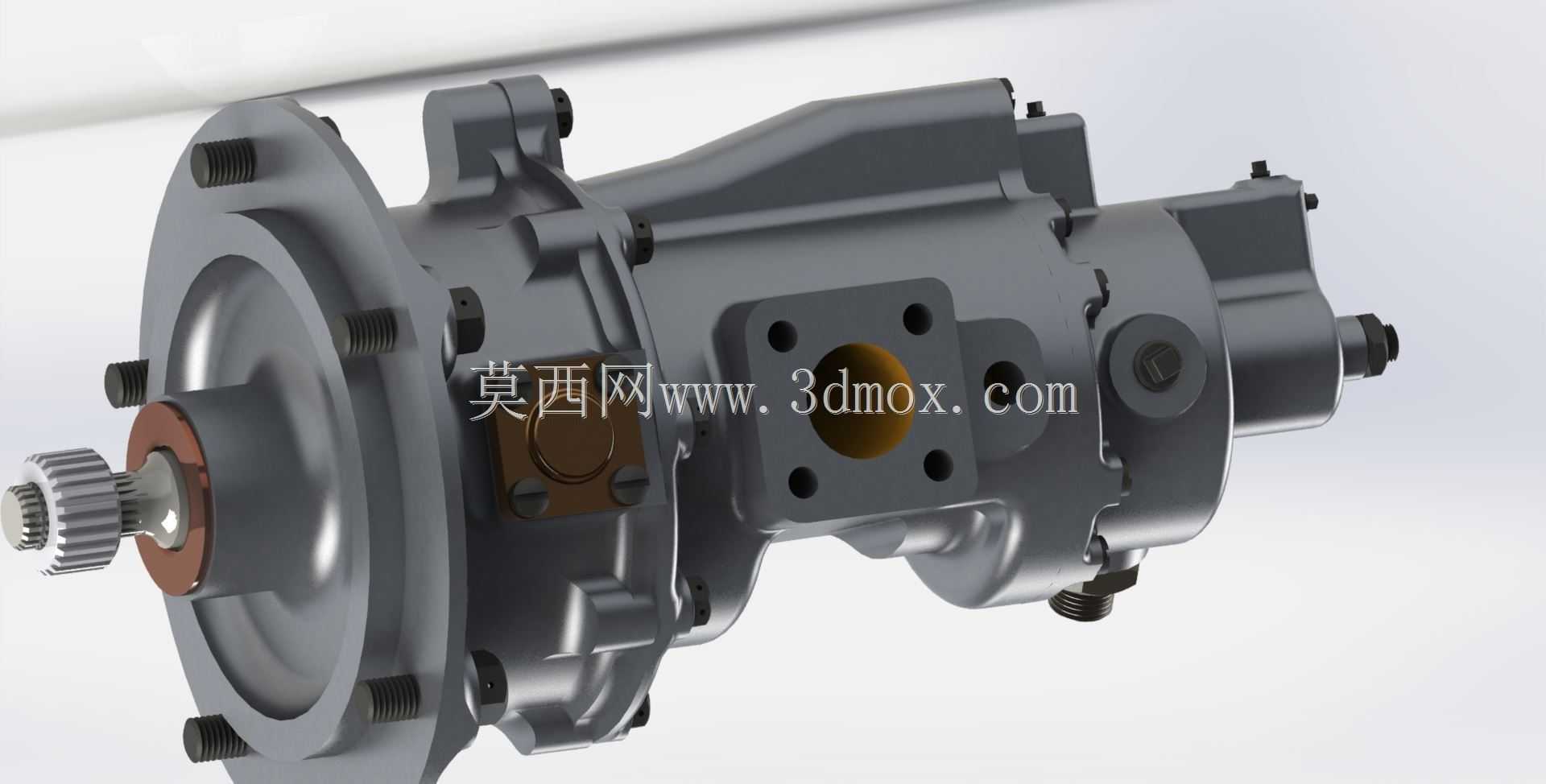

Viper喷气发动机斜盘式燃油输送泵结构

　　在航空燃气涡轮发动机的附件传动体系里，燃油泵是直接决定燃烧室供油稳定性的核心附件，这款配套Viper系列喷气发动机的8型燃油泵，属于典型的斜盘式变流量柱塞泵结构，主要适配小推力涡喷发动机的燃油供给需求，安装位置通常位于发动机附件机匣的前端安装座，依靠附件齿轮箱输出的花键轴驱动，整体安装边界需匹配机匣上的四个螺栓固定孔位，输入轴的同轴度公差需控制在0.02mm以内，避免高速运转下的轴系偏磨。从实际工况来看，航空发动机的燃油供给需要在全转速范围内匹配燃烧室的油气混合比需求，地面慢车、爬升、巡航、加力乃至超速断油的不同工况下，供油量的调节精度直接影响发动机的运转稳定性与燃烧效率，

　　这款泵的核心设计逻辑就是通过斜盘倾角的动态调整实现可变流量输出，且流量调节不受泵出口压力波动的干扰，相比传统的齿轮式燃油泵，其流量调节响应速度更快，压力脉动更小，更适配涡喷发动机宽工况的供油需求。泵体内部的流量控制单元集成了超速调速功能，当发动机转速超出安全阈值时，斜盘倾角会自动回摆至小排量位置，限制供油量从而抑制转速继续上升，避免发动机出现超转故障。控制回路的设计上，旋转斜盘的倾角调节采用液压驱动方式，控制油压来自气压控制单元输出的先导压力，配合空燃比控制阀的开度信号实时调整斜盘角度，而空燃比控制阀的动作则采用无先导控制逻辑，直接响应进气道的气压与油门杆的位置信号，减少了中间控制环节的迟滞。

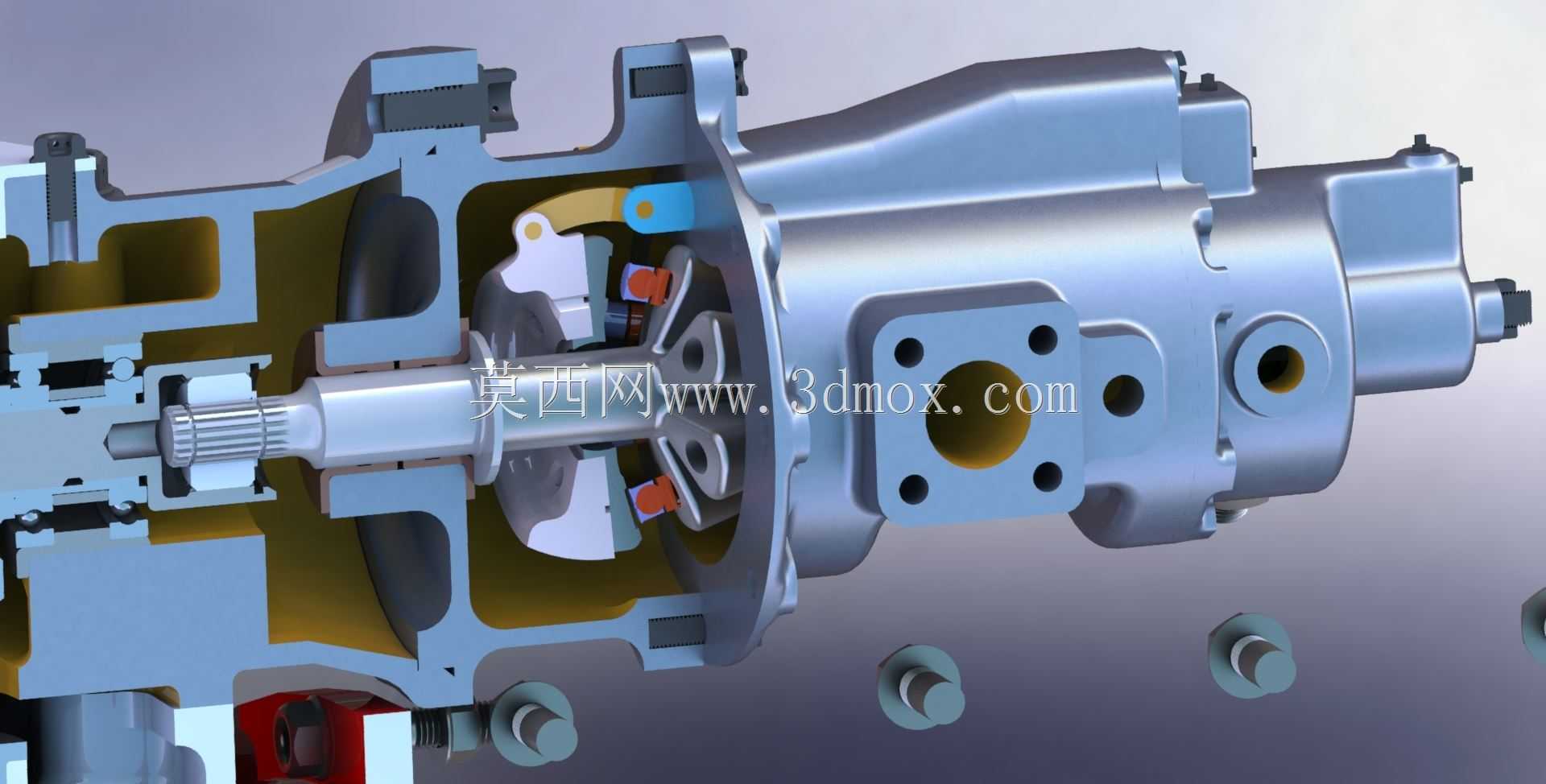

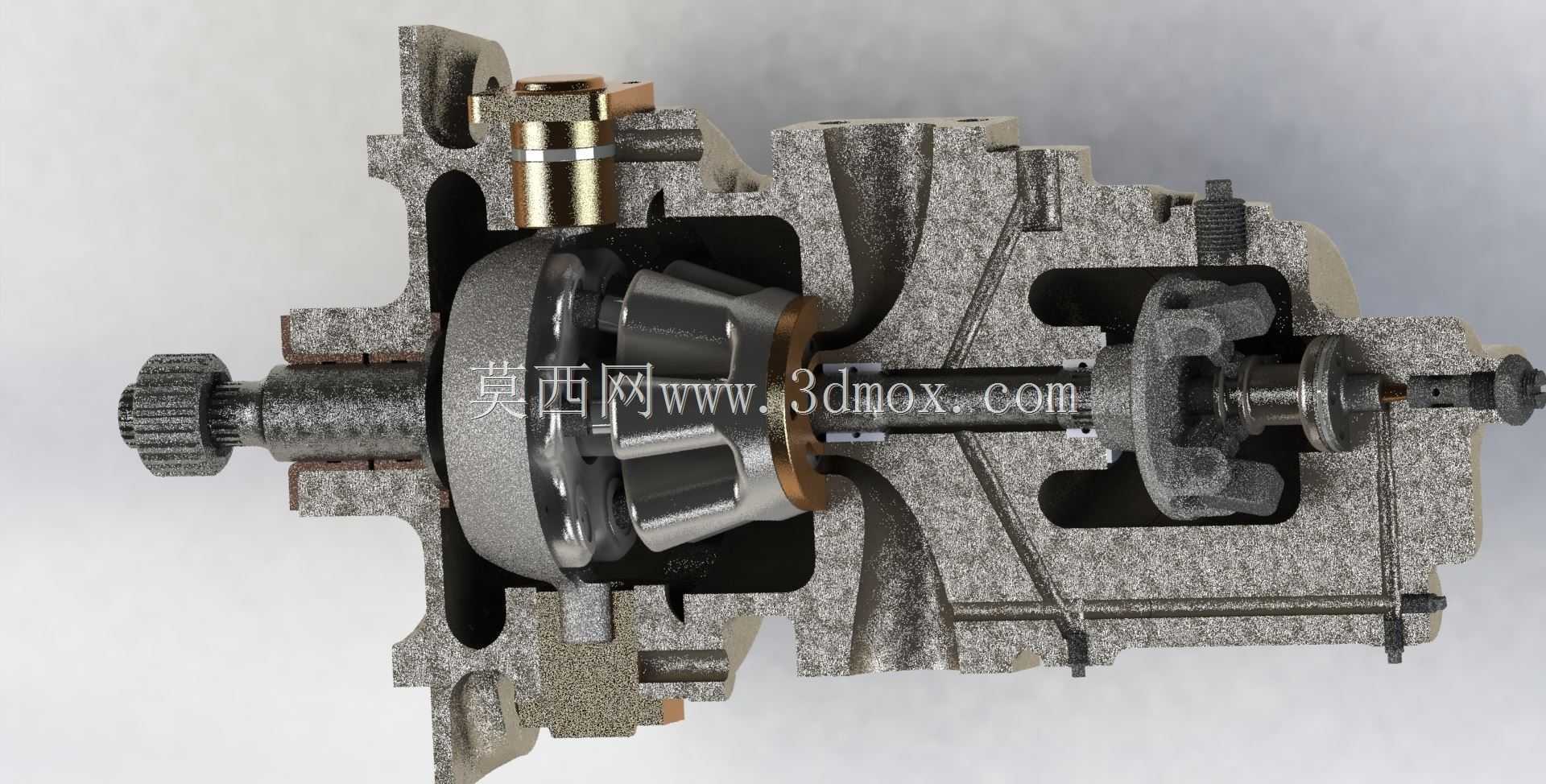

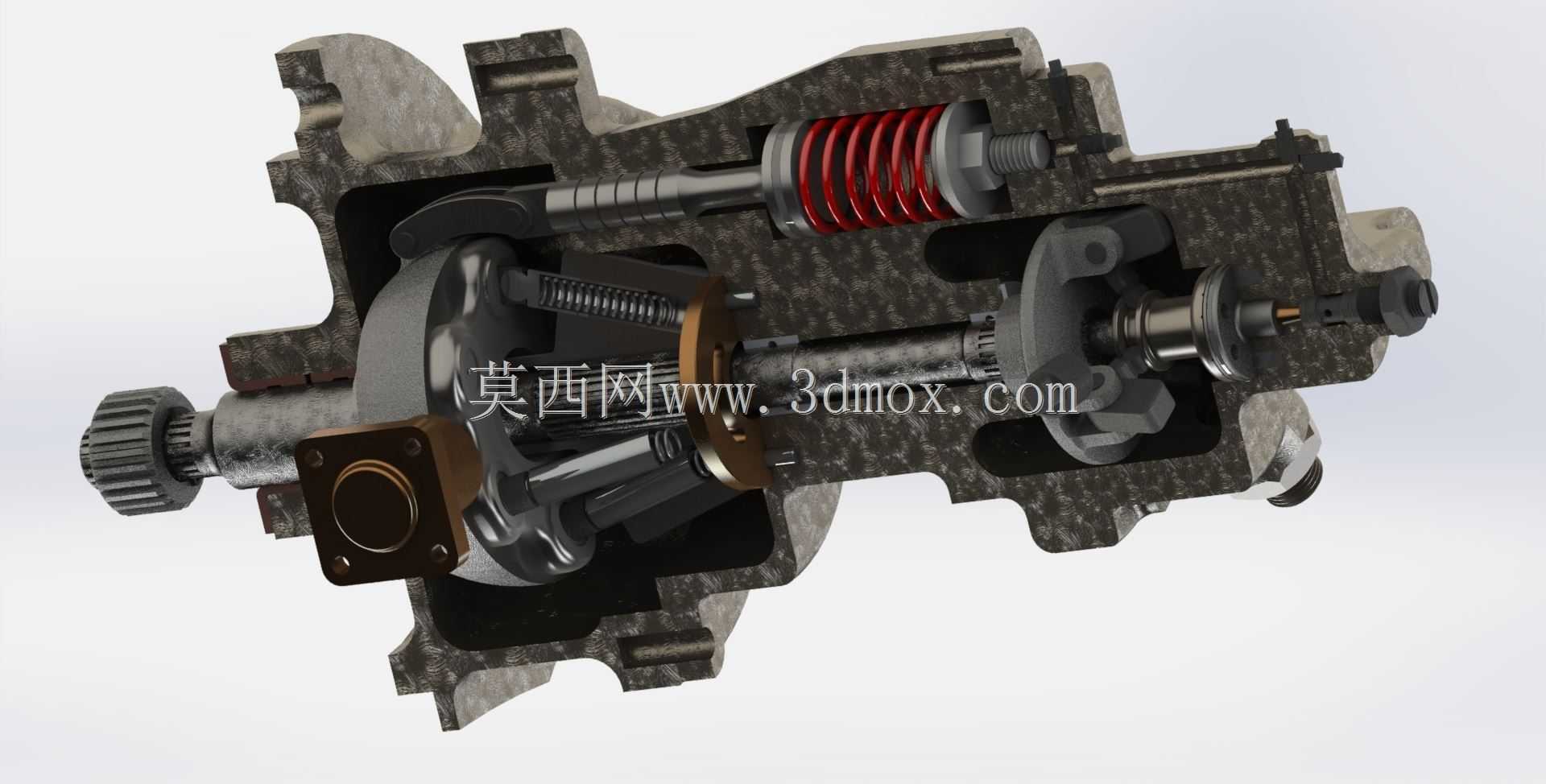

　　润滑系统的设计充分利用了航空燃油本身的润滑特性，泵内部的柱塞、滑靴、斜盘摩擦副均依靠流经泵腔的燃油完成润滑与冷却，无需额外接入发动机滑油系统，简化了附件的管路布局；泵体前端的衬套位置专门设计了回油通道，用于接收附件齿轮箱渗漏的机油，同时泵腔内部设置了独立的泄漏回油通路，将柱塞间隙泄漏的多余燃油导回油箱，避免燃油混入滑油系统或者出现外漏风险。结构细节上，输入轴采用渐开线花键与附件机匣的驱动齿轮连接，轴端设置了接触式密封件防止燃油泄漏，柱塞组件沿缸体圆周均布，滑靴与斜盘之间采用静压支撑设计，高速运转时形成油膜降低摩擦损耗，泵体侧面的法兰接口为高压燃油出口，直接对接燃油计量单元的进油口，接口的密封采用金属硬密封配合O型圈的形式，

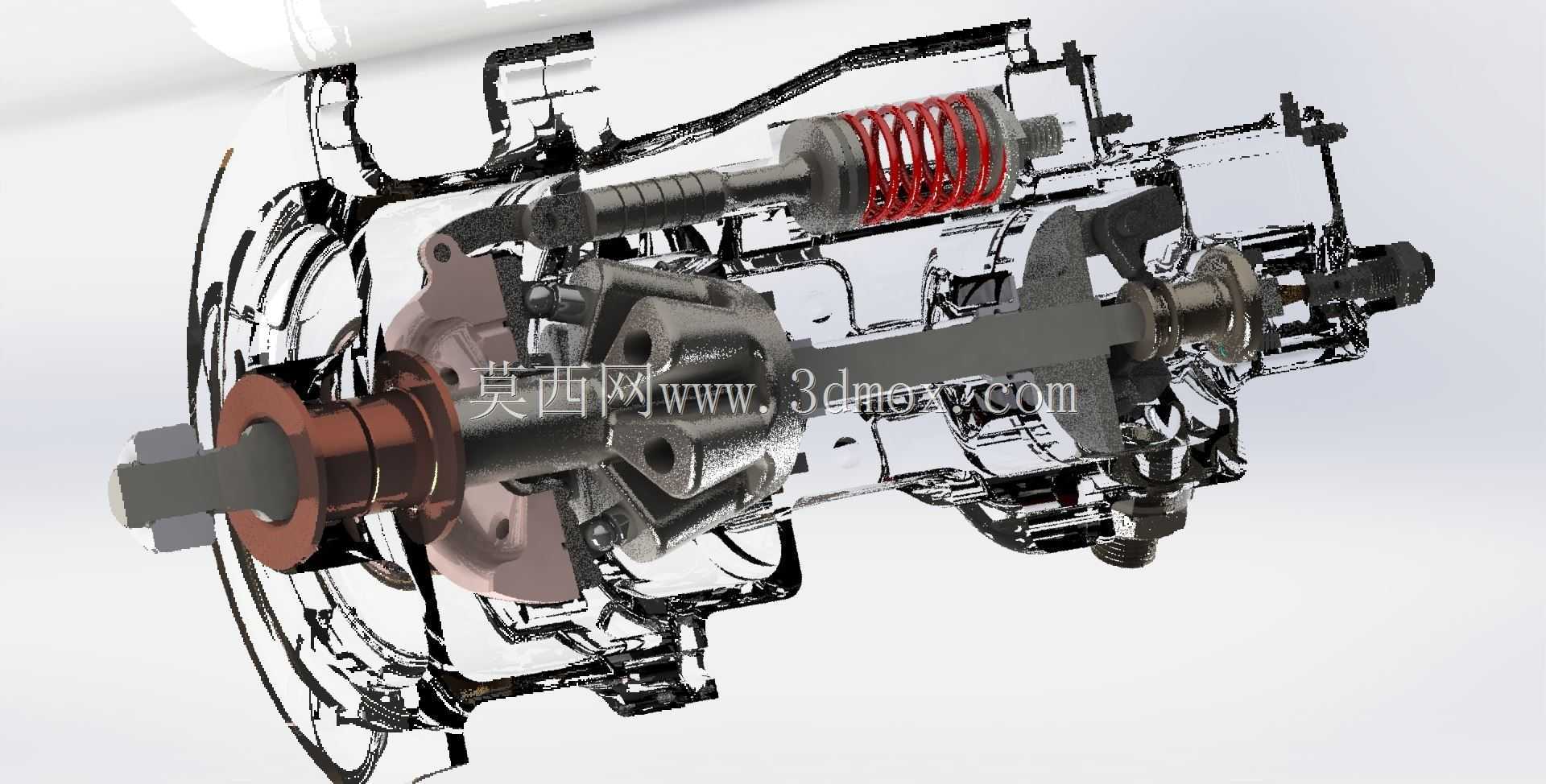

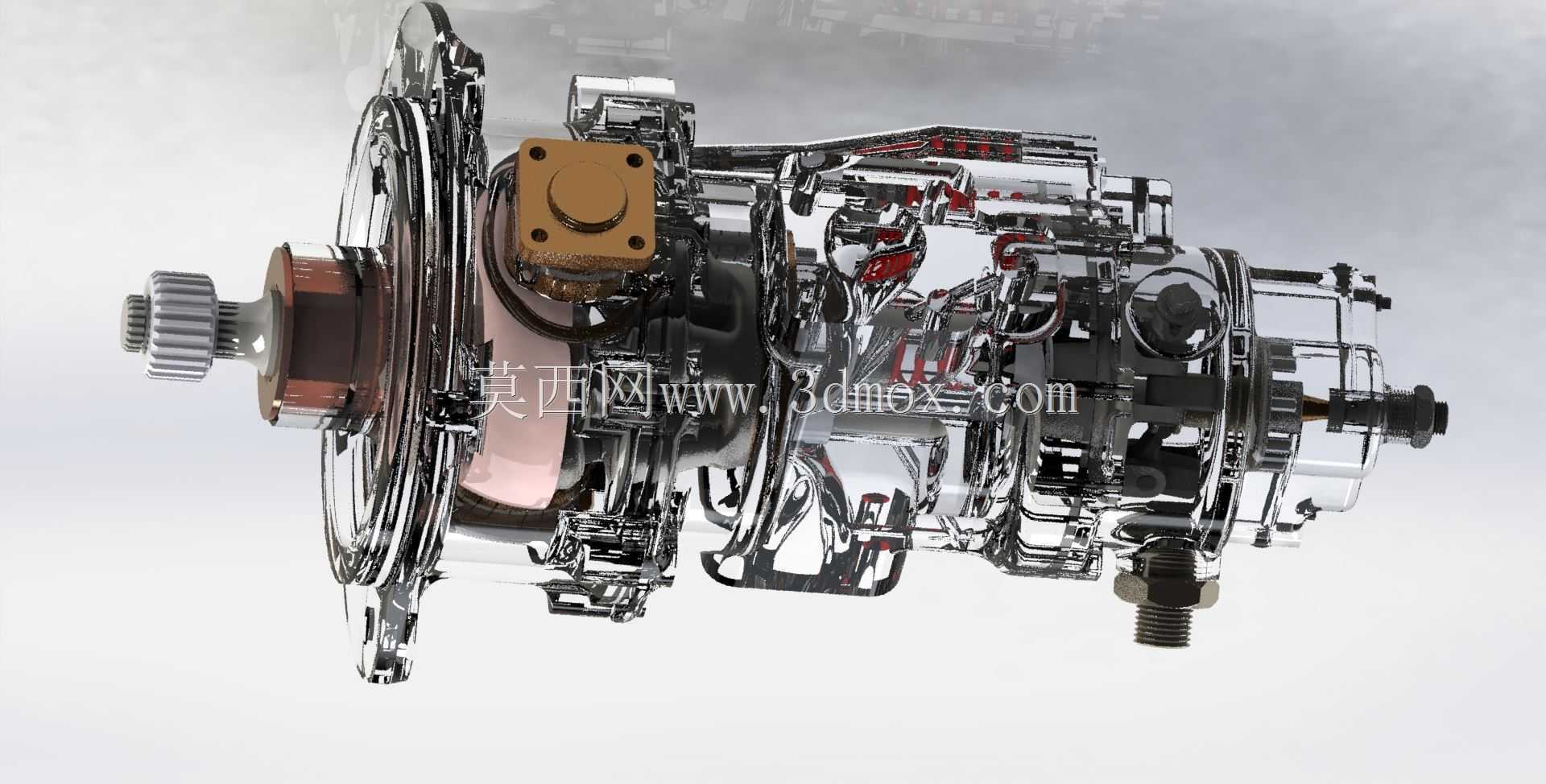

　　满足航空工况下的温度与压力交变要求。从建模还原的角度来看，这款泵的内部流道与运动副配合间隙都做了精准的还原，斜盘的摆动角度范围、柱塞的行程长度、控制阀的阀芯行程都与实物参数保持一致，能够直接用于发动机附件系统的装配干涉检查、运动仿真以及供油特性的模拟计算，也可以作为航空燃油附件设计的参考案例，帮助设计人员理解变流量柱塞泵在航空动力场景下的结构设计要点与工况适配逻辑。
