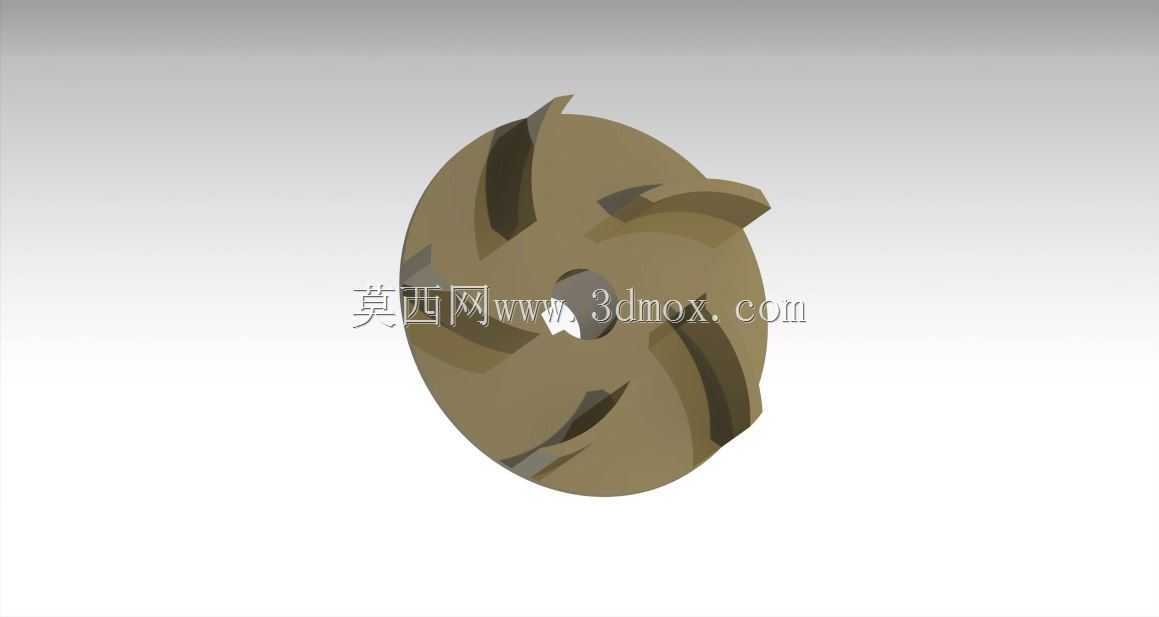

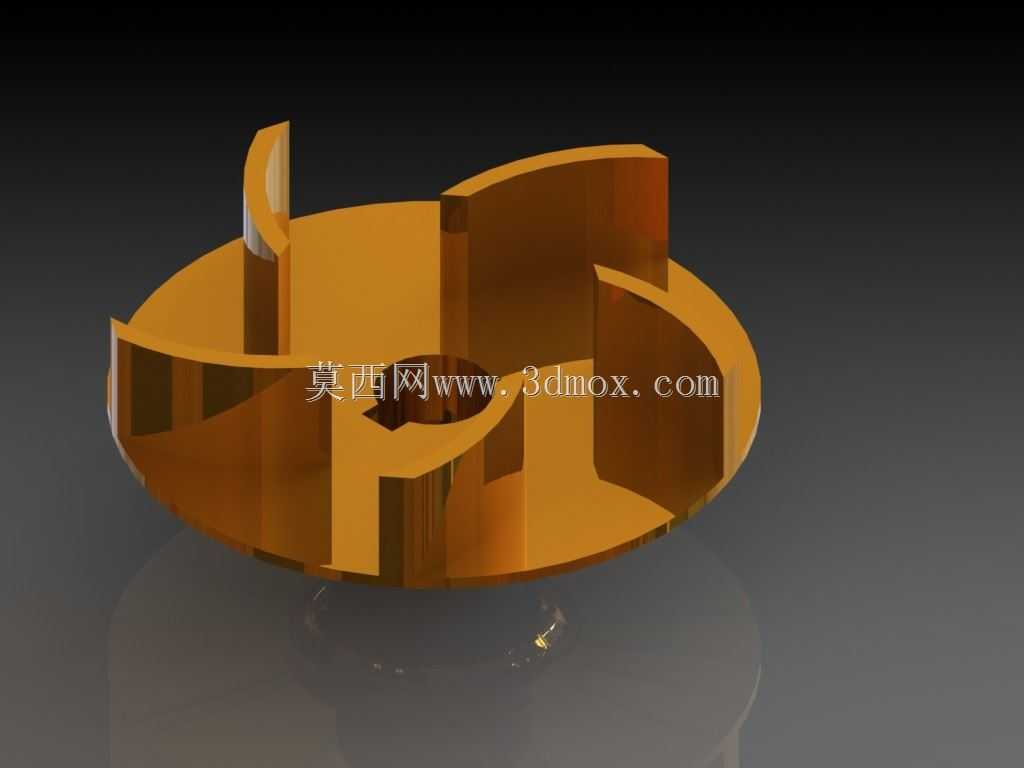

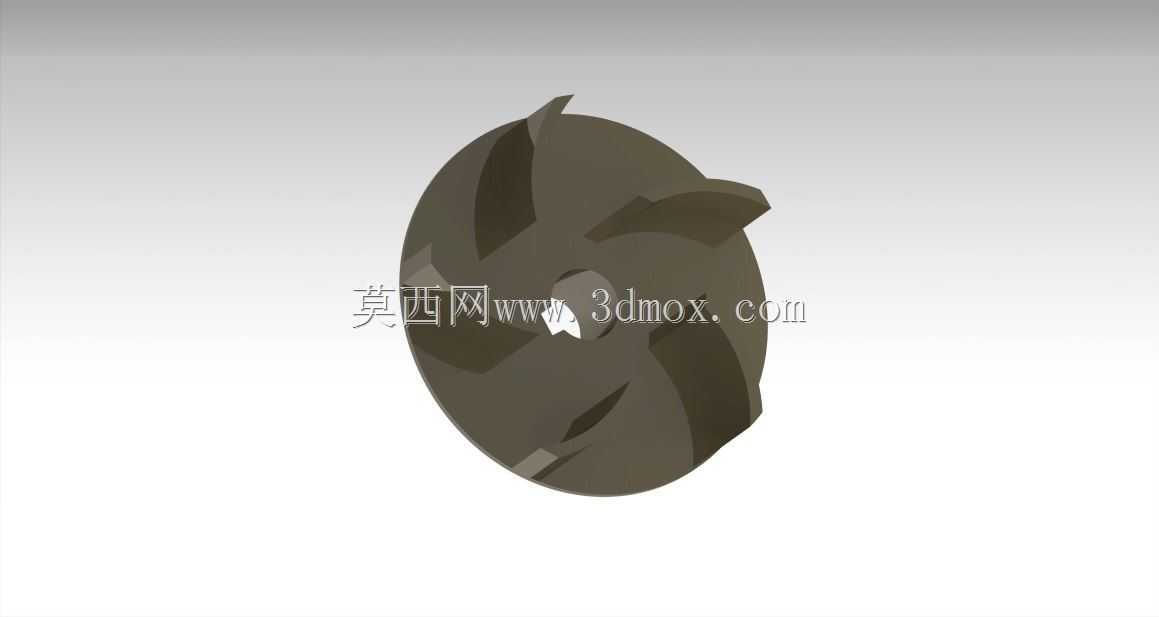

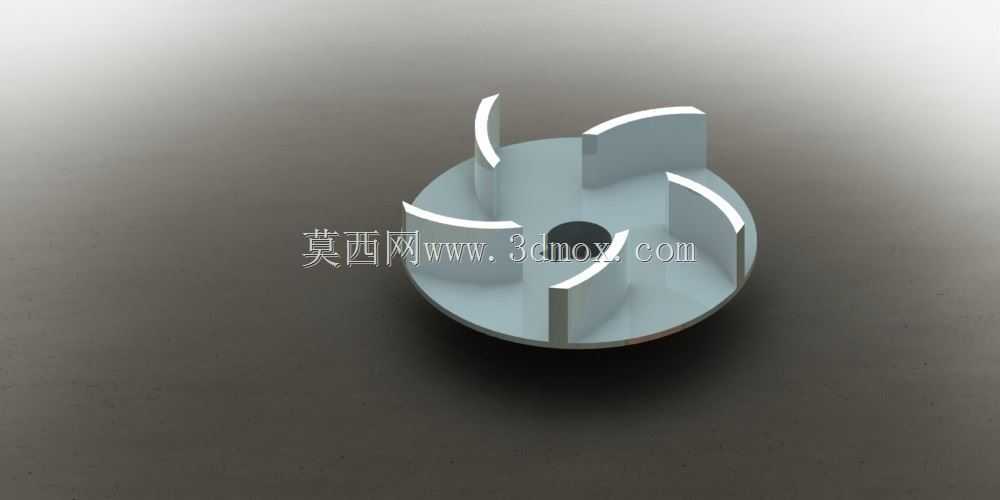

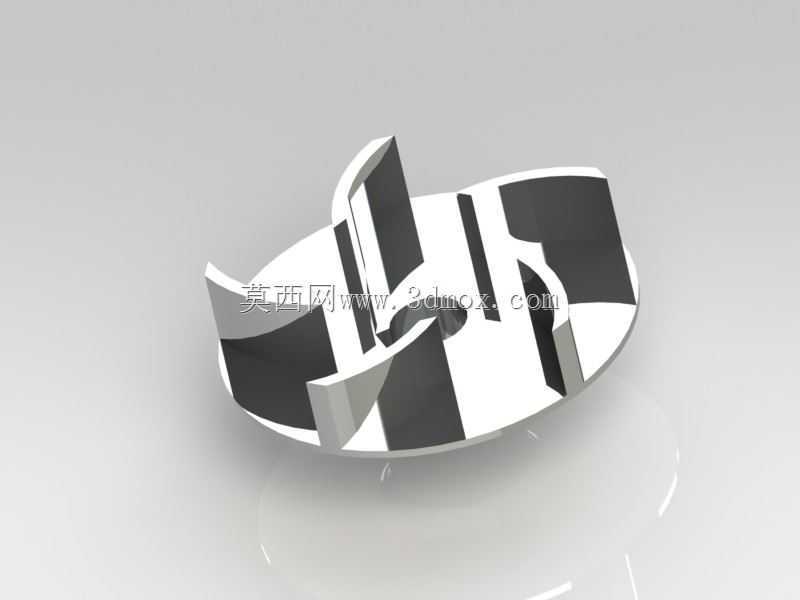

离心泵闭式叶轮结构三维数模

　　在流体输送类设备的核心部件设计中，叶轮作为唯一对流体做功的结构，其曲面造型、叶片排布、流道顺滑度直接决定整泵的水力效率、运行稳定性与汽蚀余量表现。本次呈现的离心泵叶轮采用后弯式闭式叶片结构，整体为一体化铸造成型的设计取向，适配单级单吸离心泵的常规安装接口，可覆盖清水输送、轻度腐蚀性介质输送、冷却循环系统供水等多类民用与工业场景。从实际应用场景来看，这类叶轮广泛配套于建筑供水增压泵、暖通空调循环泵、工业冷却水输送泵、农田排灌离心泵等设备，运行时随泵轴高速旋转，通过叶片对流体的推挤作用将原动机的机械能转化为流体的压力能与动能，实现流体从低压端到高压端的连续输送。设计过程中首先要匹配泵的额定工况点参数，确定叶轮的进口直径、出口宽度、

　　叶片出口安放角等核心水力参数，进口段采用圆弧过渡的收敛式流道，降低流体进入叶轮时的局部阻力，减少进口冲击损失，避免低流量工况下的回流漩涡产生。叶片采用空间扭曲曲面造型，从进口边到出口边的型线按照等变角螺旋线的规律顺滑过渡，保证流体在流道内的流动方向均匀变化，不会出现突然的折转导致的流动分离，每相邻两个叶片与前后盖板围成的流道截面从进口到出口逐渐扩大，让流体在流道内平稳完成动能到压力能的初步转换，降低叶轮出口的尾迹损失。从安装边界来看，叶轮中心设置与泵轴配合的轴孔，轴孔处设计有键槽用于传递扭矩，轴孔端部预留锁紧螺母的安装位，可实现叶轮在泵轴上的轴向定位，防止运行过程中出现轴向窜动；

　　叶轮前后盖板的外圆与泵体密封环的配合间隙控制在合理范围，减少高压流体从叶轮出口回流到进口的容积损失，盖板背面设置有平衡孔，可平衡部分轴向力，降低轴承组件的轴向载荷，延长轴承的使用寿命。外形尺寸方面，该叶轮的径向尺寸适配常规单级离心泵的泵腔内部空间，轴向宽度不会与泵体、泵盖的内壁发生干涉，安装时无需对泵腔结构做额外修改即可完成替换。实际建模过程中，叶片曲面的曲率连续性是重点控制项，所有曲面连接处均做G2连续处理，避免出现局部凸起、凹陷或者尖角，既可以减少铸造过程中的应力集中，降低铸件出现裂纹、砂眼的概率，也能减少流体在流道内的摩擦阻力，提升整泵的运行效率。叶片数量选取兼顾了水力效率与铸造工艺性，

　　既不会因为叶片过少导致流道扩散度过大引发流动分离，也不会因为叶片过多导致流道过窄增加摩擦损失、提升铸造清砂的难度。这类叶轮在实际选型替换时，需要核对轴孔直径、键槽尺寸、叶轮进口直径、出口外圆尺寸与原泵的匹配度，安装前需要做静平衡校验，去除不平衡量，避免高速旋转时出现振动超标、噪音过大的问题，运行过程中如果出现流量下降、扬程不足的情况，首先需要检查叶轮是否出现气蚀损伤、流道是否被杂物堵塞，及时做清理或者更换处理。
