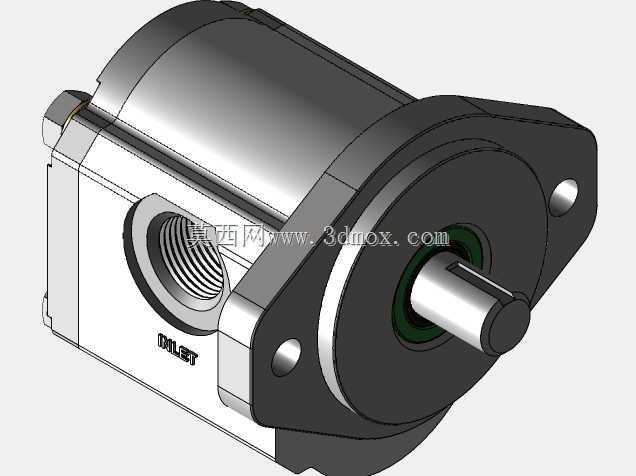

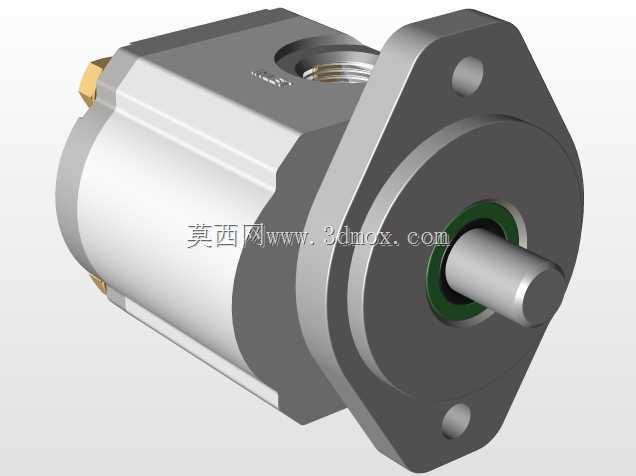

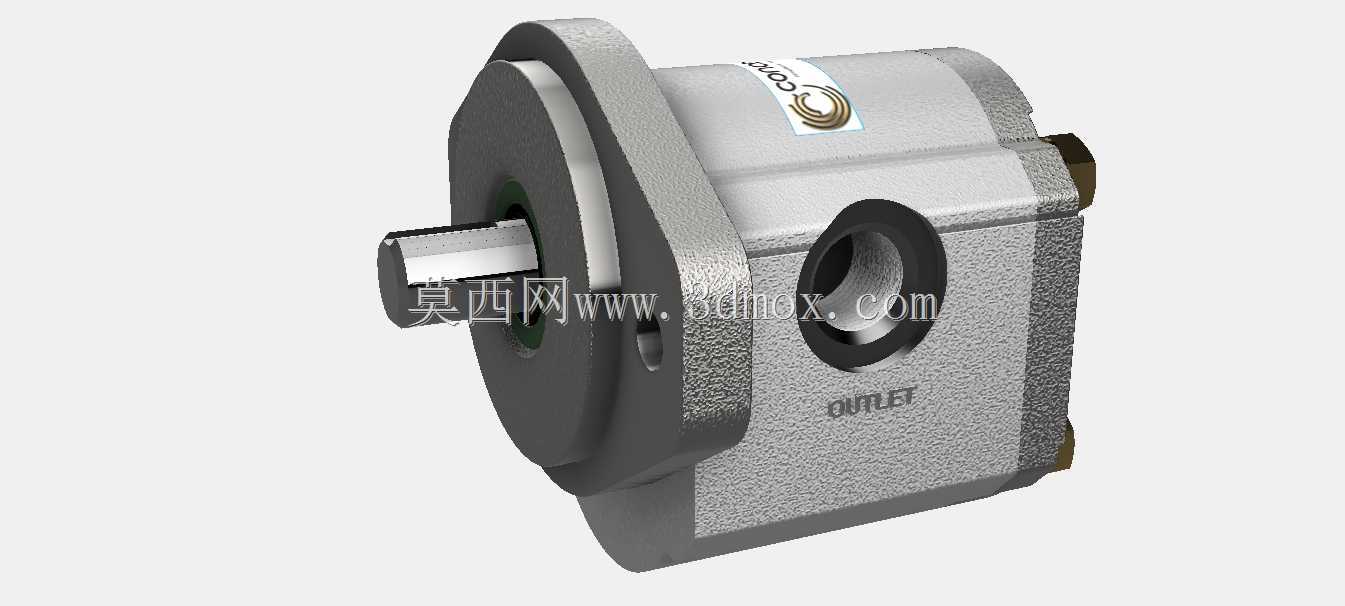

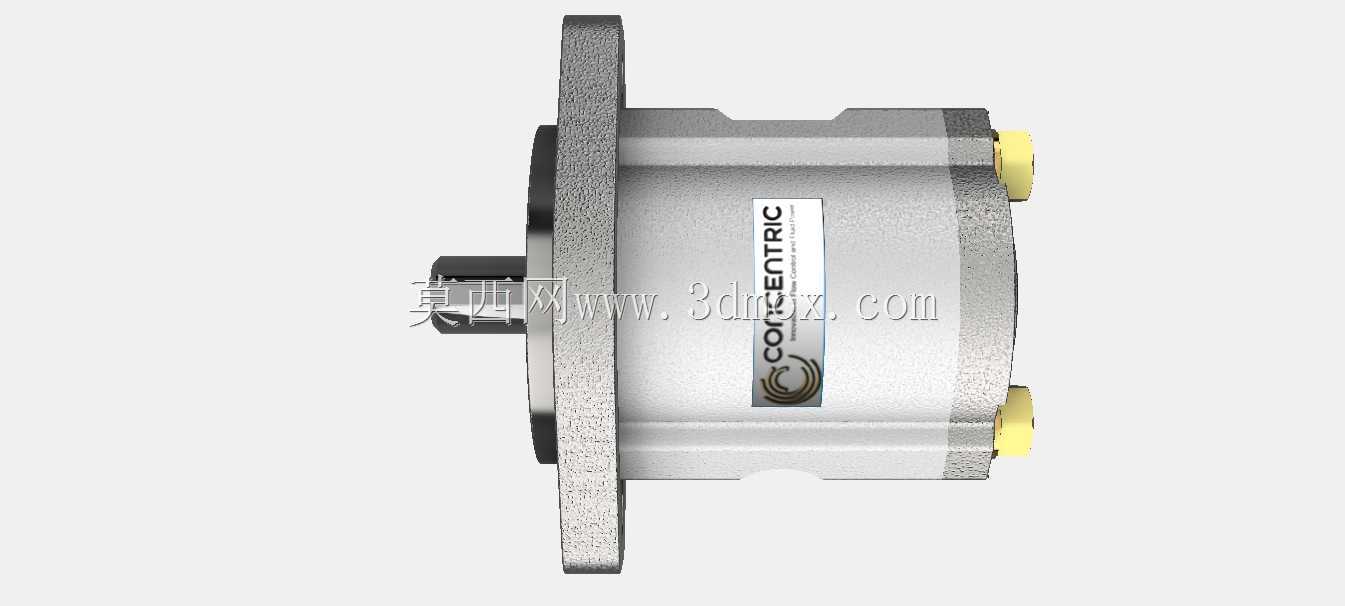

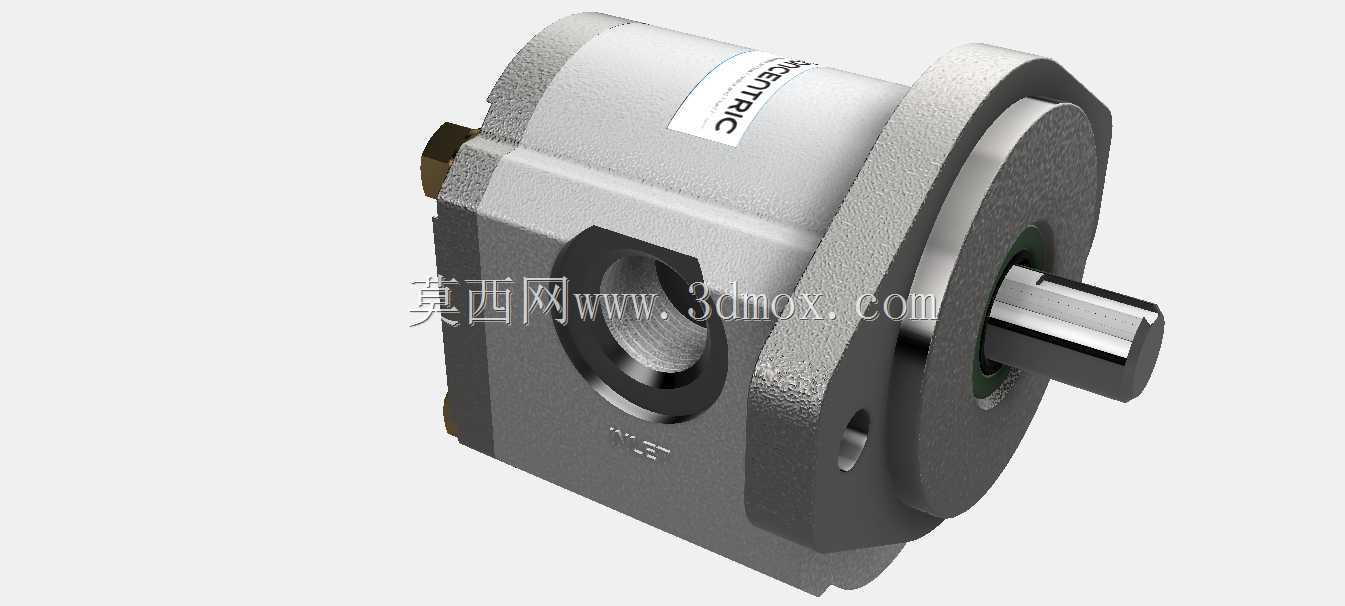

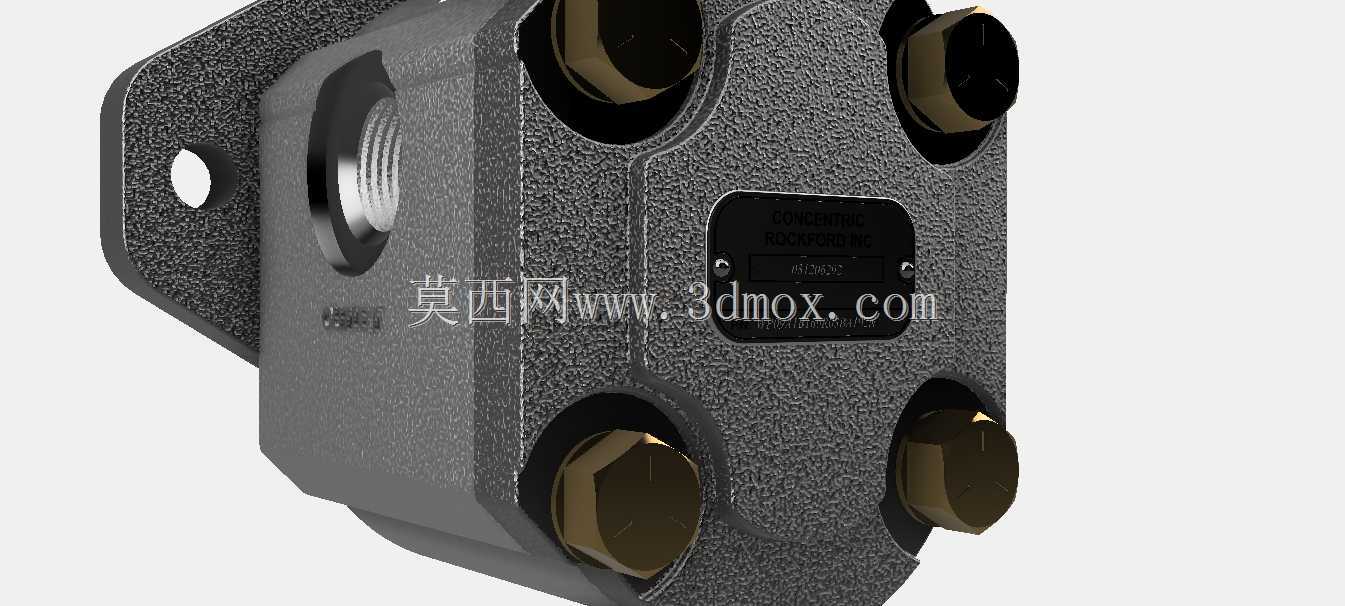

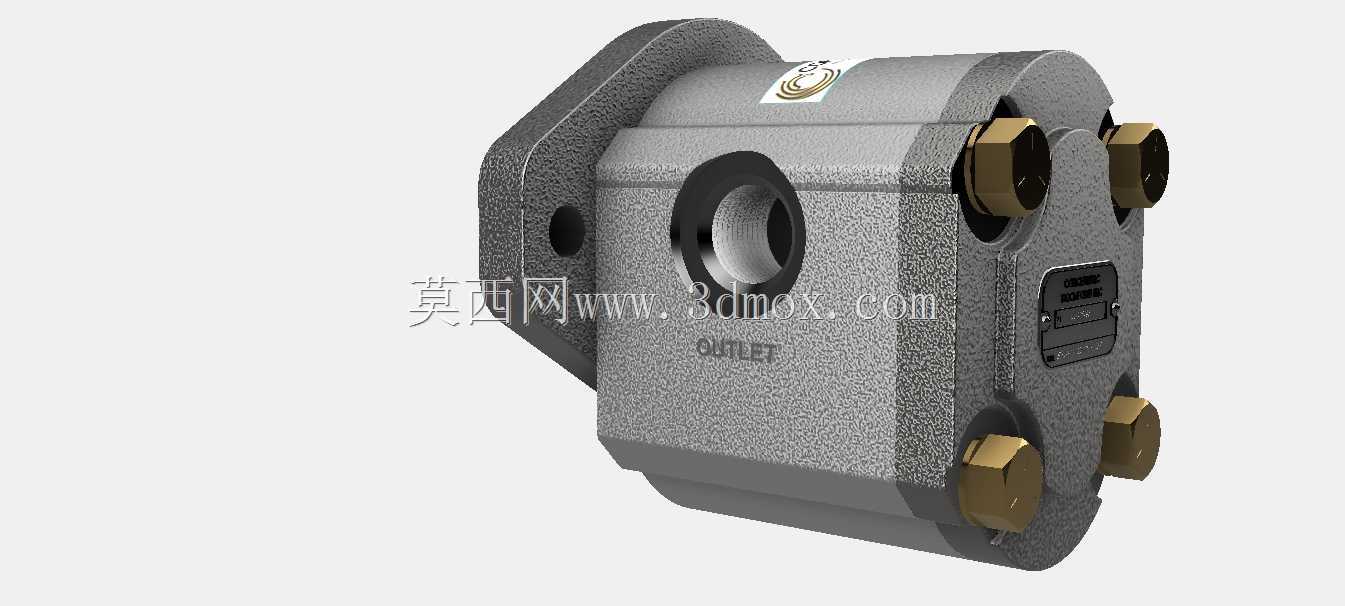

WP09A1B160R03型液压齿轮同心泵结构

　　在工程机械、农业装备、工业液压站这类依赖油压传动完成动作输出的场景里，齿轮泵凭借结构简单、抗污染能力强、转速适配范围宽的特点，一直是中小排量液压回路里的主流动力元件选择，这款同心结构的齿轮泵，针对安装空间紧凑、进出油口布局有同轴度要求的设备场景做了适配，能直接匹配SAE标准的安装法兰与油口接口，省去了安装时额外做转接板、调整管路走向的麻烦。从实际使用场景来看，这类泵常被用在小型装载机的转向辅助回路、农机的液压悬挂驱动回路、工业设备的工装夹紧供油回路里，它的额定排量对应每转0.976立方英寸的输出能力，顺时针旋转的转向设定，能直接匹配多数内燃机、电机的输出轴转向，不需要额外加装转向转换的齿轮副，减少了传动环节的功率损耗。

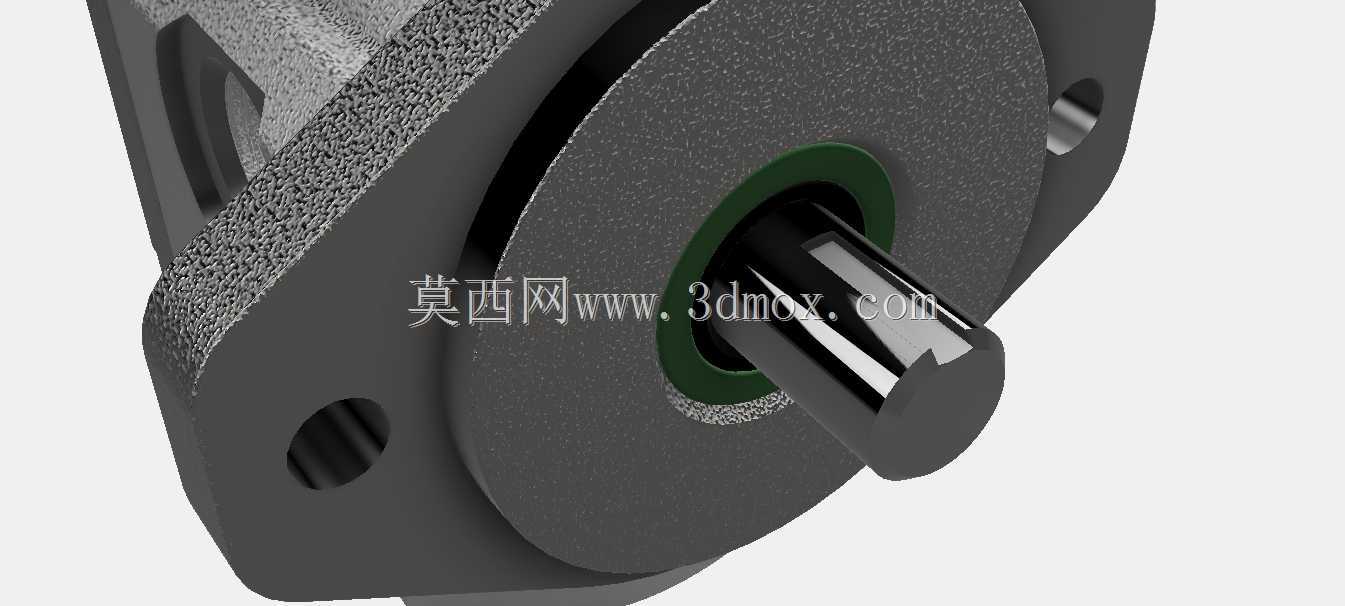

　　从结构设计思路上看，这款泵采用了同心安装的布局，泵体的安装法兰、轴伸、进出油口的同轴度控制在行业常规精度范围内，能有效降低安装时的轴系不对中问题，减少轴封、轴承的偏磨损耗，延长元件的连续工作寿命。泵体采用了分体式的壳体结构，前后端盖与中间泵体的结合面做了平面度管控，能保证高压工况下的密封可靠性，避免内部泄漏导致的容积效率下降；齿轮副采用了常规的外啮合直齿设计，齿形做了卸荷槽的匹配优化，能降低齿轮啮合过程中的困油现象，减少工作时的振动与噪音，适合在对噪音控制有一定要求的车间固定设备场景使用。安装边界方面，这款泵的轴伸采用SAE标准的偏心轴结构，进口接口为7/8"-14 SAE规格，出口接口为3/4"-14 SAE规格，安装法兰匹配2螺栓SAE A型法兰，安装时只需要保证泵轴与驱动轴的同轴度误差在允许范围内，进出油口的密封件选用对应规格的O型圈即可完成可靠连接，不需要额外加工定制安装接口。在实际选型匹配时，需要注意这款泵的旋转方向为顺时针，从轴伸端观察的转向要和驱动源的输出转向保持一致，反向安装会导致泵无法正常吸油，甚至损坏内部密封件；泵的吸油口要保证足够的通径，避免吸油阻力过大导致气蚀，影响泵的使用寿命。从三维建模的角度来看，这个模型完整还原了泵体的外部轮廓、安装接口尺寸、轴伸结构、油口位置与螺纹规格，能直接用于设备整体布局的干涉检查、管路走向的模拟排布，也能作为液压系统教学演示的具象模型，

　　帮助设计人员快速理解外啮合齿轮泵的外部结构与安装要点，不需要反复测绘实物就能完成安装位的设计预留。在设备维护场景下，这个模型也能帮助维修人员快速识别泵的接口位置、安装固定点，提前准备对应的密封件、连接螺栓，减少设备停机维护的时间。不同于偏心安装的齿轮泵，这款同心结构的产品在安装时不需要调整偏心距，对安装支架的加工精度要求更低，适合批量设备的装配作业，能有效提升生产线的装配效率，降低装配环节的人工调整成本。泵体的外壳采用了压铸铝合金的材质方案，在保证壳体强度满足额定工作压力要求的前提下，有效降低了元件自身的重量，对于移动设备比如小型工程机械、农用机械来说，能减少整机的自重负载，提升设备的有效载荷能力。进出油口的位置布局采用了侧进前出？

　　不对，是侧进侧出？不，看结构是进油口在泵体侧面，出油口？不对，实际这个泵的油口布局是在泵体的径向位置，能适配不同方向的管路连接，安装时可以根据设备的管路走向调整泵体的安装角度？不对，因为是2螺栓法兰安装，安装角度是固定的，哦不对，2螺栓的SAE法兰是可以在一定范围内调整？不，不对，SAE A型2螺栓法兰的安装孔是对称分布的，泵体可以绕轴中心线旋转180度安装，来调整油口的朝向，适配不同的管路布局需求，这一点在设计设备管路的时候非常实用，能避免管路出现过度弯折，减少油路的压力损失。齿轮泵的内部间隙控制是保证容积效率的关键，这款泵的齿轮端面与端盖之间的间隙、齿轮齿顶与泵体内壁之间的间隙都做了合理的设计，既能保证齿轮转动时没有卡滞，又能减少高压油的内部泄漏，在额定工作转速下能保持稳定的流量输出，不会因为内部泄漏过大导致执行元件动作迟缓。轴封部位采用了标准的骨架油封，能承受一定的轴系跳动，在正常安装使用的情况下，不会出现轴端漏油的问题，适合长时间连续工作的工业场景。
