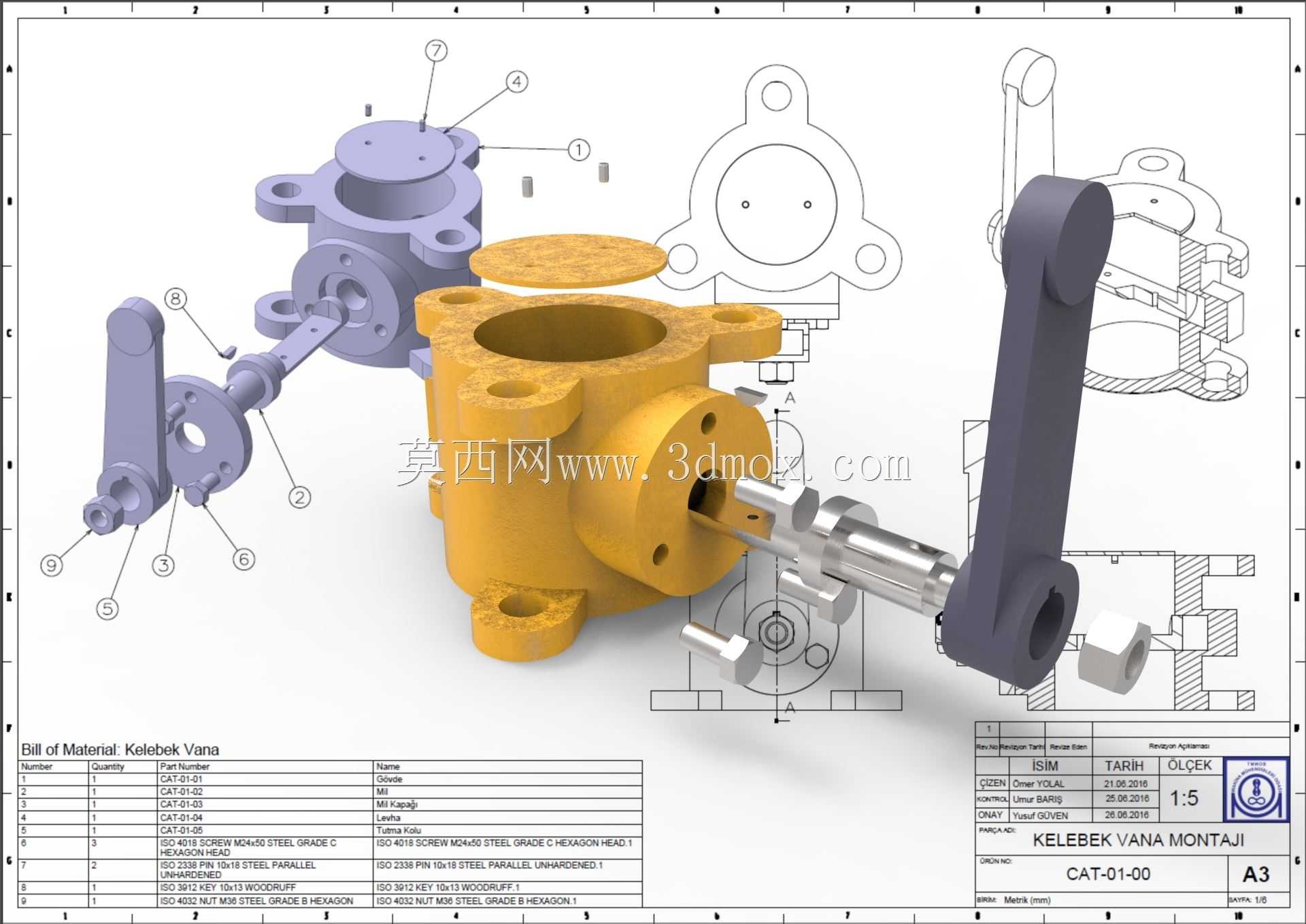

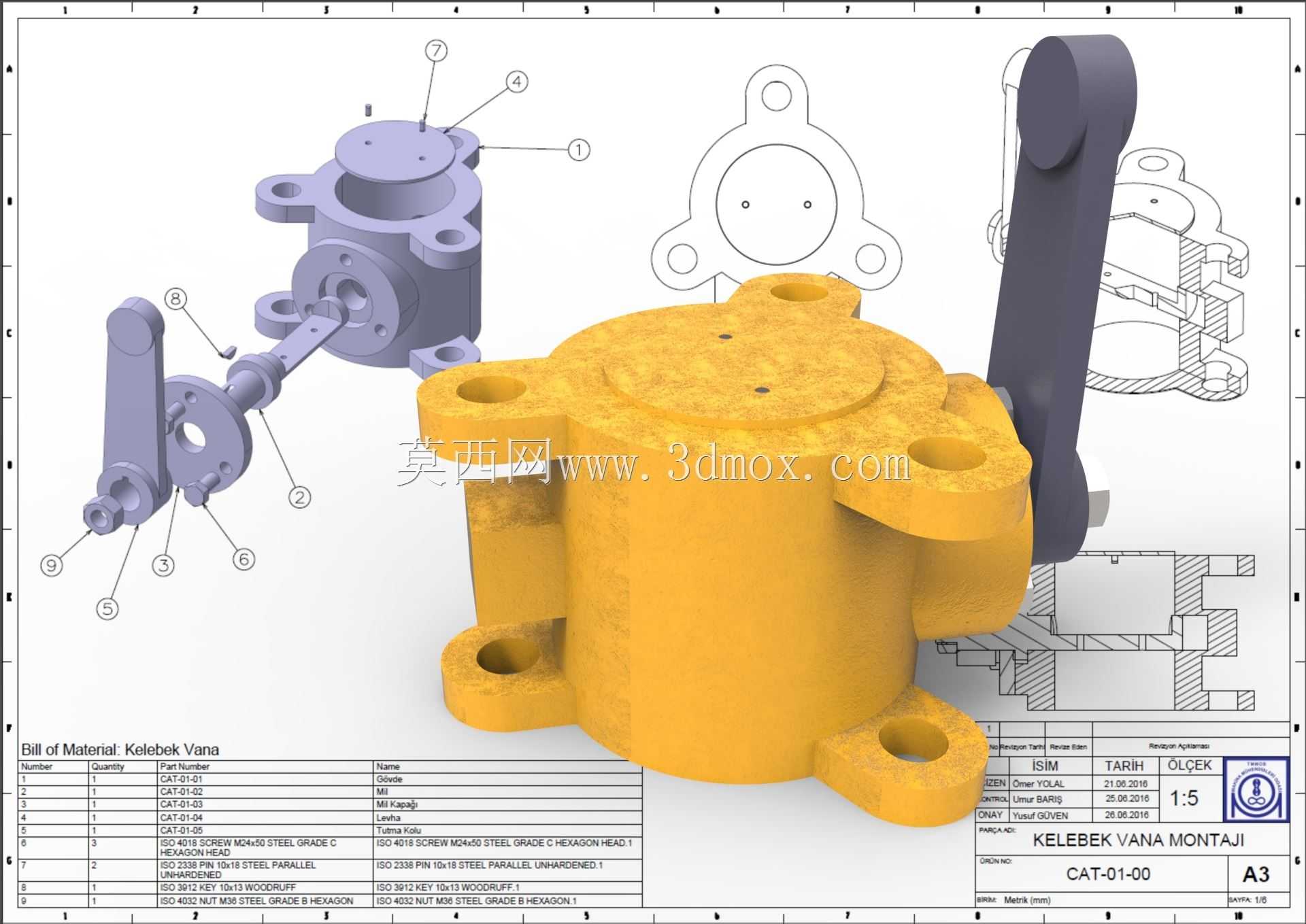

手动杠杆式法兰连接蝶阀结构设计

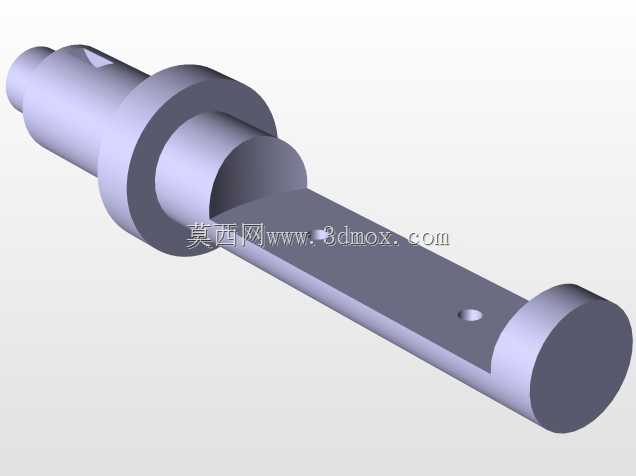

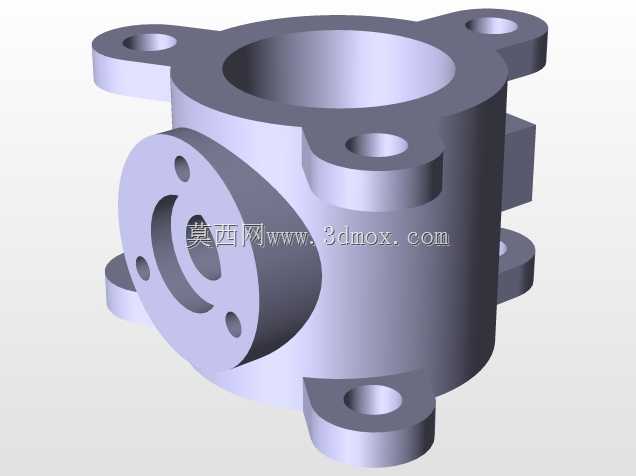

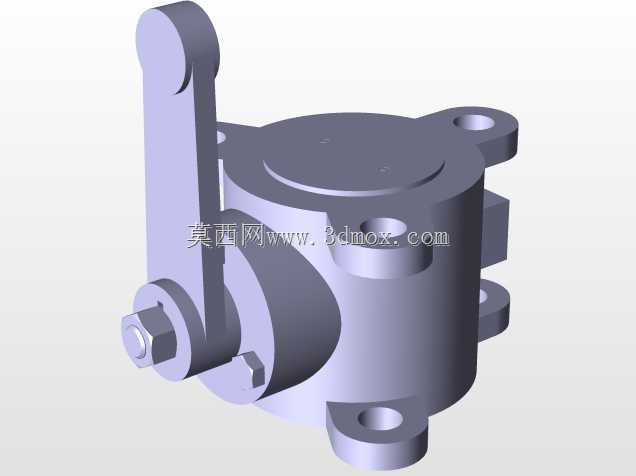

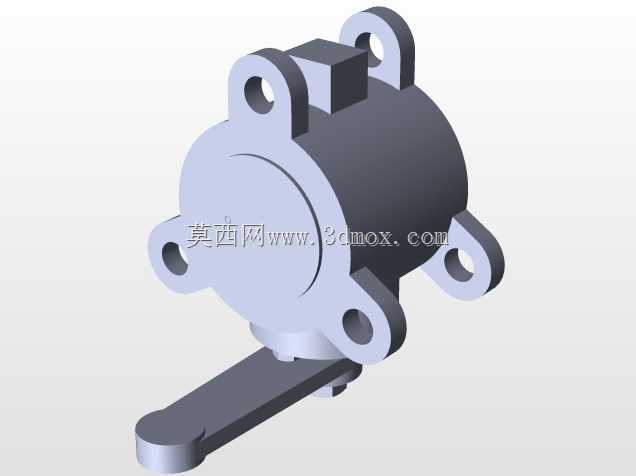

这款蝶阀主要面向低压蒸汽输送、给排水、暖通循环水等工业管路场景，作为管路通断与流量调节的核心控制部件使用，相比同通径闸阀、截止阀，结构长度更短，安装占用空间更小，适合布置紧凑的管廊、设备旁通管路使用。手动杠杆驱动的结构无需额外配置气动、电动执行机构，成本更低，操作响应直接，适合不需要频繁远程调节、现场操作频次适中的工况，扳动手柄即可实现阀板0-90度回转，完成全关到全开的状态切换，手柄自带的定位结构可将阀板锁定在对应开度，避免管路介质冲击导致阀板移位。从结构设计来看，阀体采用四方法兰安装结构，四个安装耳座对称分布在阀体四角，安装孔位同轴度公差控制在0.1mm以内，可直接与对应通径的管路法兰配对安装，密封面采用中线式结构设计，阀板回转中心与管路中心、密封面中心重合，开关过程中阀板与密封圈的摩擦行程更短，可有效降低操作扭矩，同时延长密封件的使用寿命。阀轴与阀板采用扁方加定位销的连接方式，避免长期开关过程中阀板与阀轴出现相对转动，导致开关位置偏差、内漏量超标。阀体流道采用直通式设计，全开状态下阀板与流道方向平行，介质流通阻力小，压损远小于同通径截止阀，适合对管路压降敏感的循环水系统、大流量蒸汽输送场景。安装边界方面，这款蝶阀的结构长度符合中线蝶阀的常规安装尺寸，法兰安装孔的孔距、孔径匹配对应压力等级的管路法兰标准，现场安装时不需要额外调整管路间距，可直接替换同参数的老旧蝶阀，降低管路改造的工作量。阀板的回转半径经过校核，开关全程不会与法兰密封面、相邻管路部件发生干涉，手柄的操作空间预留充足，现场操作时不会被周边管路、支架遮挡，扳动行程符合人工操作的施力习惯，单人即可完成开关操作，不需要额外加力杆。密封结构采用软质密封圈包覆阀板边缘，全关状态下密封比压均匀分布，可实现零泄漏，适合蒸汽冷凝水回收、洁净水输送等对密封要求较高的工况，密封圈采用卡槽式固定结构，后期维护更换时不需要将整个阀门从管路上拆下，即可完成密封件的更换，降低后期运维成本。
