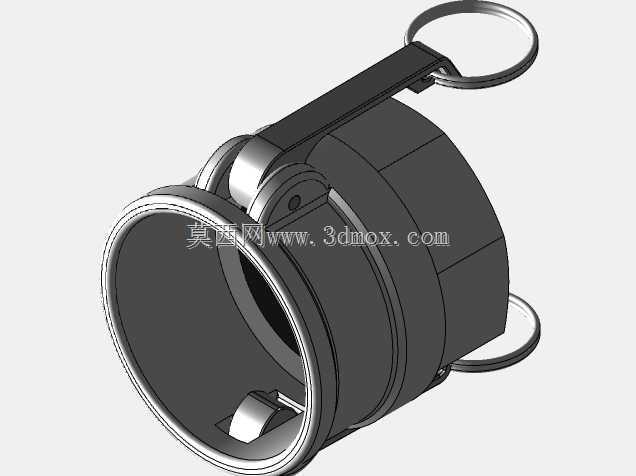

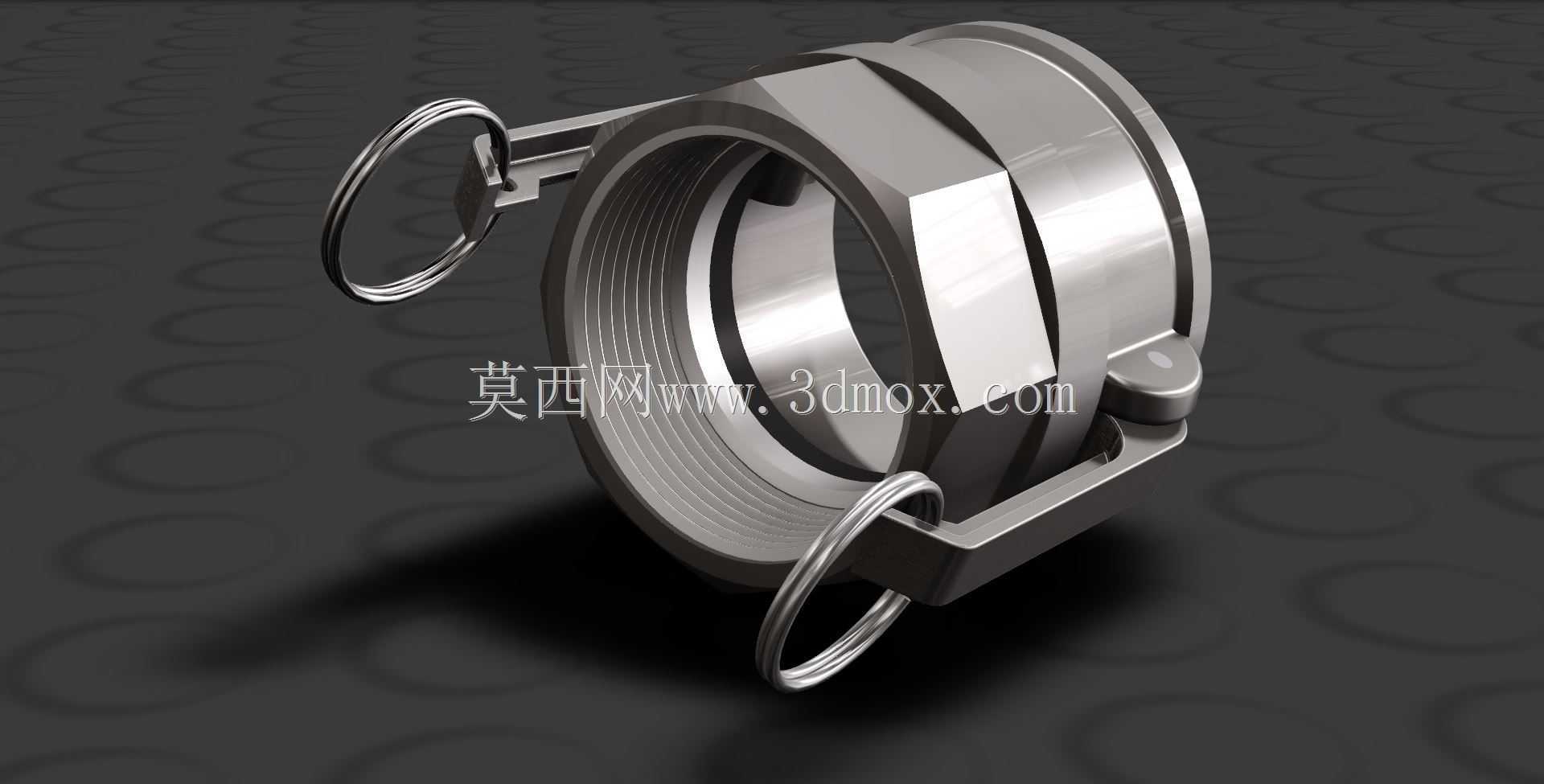

两英寸内螺纹NPT凸轮锁紧式D型快接接头

　　在流体输送管路的日常运维与快速拆装场景中，凸轮锁紧式快接接头的应用覆盖了从石化介质转运、工业给排水、粉体气力输送到临时管线搭建的诸多工况，这款D型内螺纹快接正是针对阴端对接需求设计的标准连接件。不同于外螺纹公头的对接逻辑，该接头本体自带NPT锥度内螺纹，可直接与同规格外螺纹管路端实现密封旋接，无需额外配置转换接头，减少管路连接节点的泄漏风险点。从结构设计来看，接头本体采用一体式锻压成型的基体结构，侧壁对称布置两个带扭簧复位的凸轮压臂，压臂末端集成拉环结构，既可以作为手动扳动压臂的施力点，也可在接头锁紧后穿设防脱锁销，避免工况振动导致压臂意外松脱。NPT内螺纹的锥度设计遵循美制锥管螺纹的密封逻辑，螺纹牙型角60度，锥度1:16，

　　旋合过程中依靠螺纹牙的形变实现密封，常规工况下搭配生料带或密封胶即可达到可靠的管路密封效果，适配多数低压流体输送的压力等级要求。接头的对接端采用标准凸轮锁紧接口尺寸，可与同规格的A型公头、E型软管公头等卡姆洛克系列公端实现无工具快速对接，对接时仅需将公端插入母头内腔，扳动两侧凸轮压臂下压，即可通过凸轮结构的偏心行程将公端锁紧，压臂上的弧形锁止面会牢牢卡住公头的定位凸缘，即使在管路存在一定轴向拉拽力的情况下也不会脱开。从安装边界来看，该接头的内螺纹规格为2英寸NPT，对应的管路通径与2英寸公制管路通径匹配，接头本体的外轮廓尺寸充分考虑了手动操作的空间需求，两侧压臂完全打开时的横向宽度预留了足够的手指操作间隙，

　　在管路排布密集的场景下也能顺利完成拆装操作，无需额外预留过大的操作空间。接头的密封槽设置在母头内腔的端面位置，可适配丁腈橡胶、氟橡胶、三元乙丙等不同材质的密封垫圈，用户可根据输送介质的腐蚀性、温度范围更换对应材质的密封圈，无需更换接头本体即可适配多类介质输送需求。在实际工况应用中，这类快接接头常被用于槽罐车的卸料口、临时输油管线的快速对接、车间压缩空气管路的临时接驳、粉体输送系统的快速换线等场景，相比传统的法兰连接、螺纹硬连接，拆装效率可提升数倍，且无需借助扳手等工具，单人即可完成管路的对接与拆卸作业，大幅降低管线拆装的人工成本与时间成本。设计过程中，凸轮压臂的转轴位置经过反复校核，

　　既保证锁紧状态下凸轮的自锁角度不会因为管路振动松脱，也保证解锁时压臂的扳动力度在普通操作人员的手动施力范围内，不会出现扳动困难或者锁止不牢的问题。接头本体的流道采用等通径设计，内壁无突兀的变径或者凸起结构，流体通过时的阻力损失极小，不会在接头位置形成介质滞留区，对于输送粉体、高粘度流体的工况也能避免介质堆积堵塞的问题。两侧的拉环采用不锈钢弯制而成，与压臂的连接位置可自由转动，即使在接头表面沾有油污、粉尘的情况下，操作人员也能方便地勾住拉环扳动压臂，同时拉环也可作为接头的临时吊挂点，方便管线布设过程中的临时固定。在选型适配时，需要注意该接头为D型母端内螺纹结构，对接端的公头必须匹配同系列633型卡姆洛克标准尺寸，不可与其他品牌的非标准快接强行对接，否则会出现密封失效或者锁止不牢的问题；NPT螺纹旋接时需要控制旋合长度，一般旋合3-5牙即可达到可靠密封，过度旋合可能导致接头本体的螺纹部位出现胀裂风险，尤其是在采用铸造成型的接头本体时，螺纹部位的壁厚经过强度校核，可承受额定的管路压力，但过度旋入的外螺纹接头会撑裂内螺纹基体。日常运维过程中，每次拆装对接时都需要检查内腔密封圈是否存在划伤、老化、变形的问题，若密封圈出现损伤需及时更换，避免对接后出现介质泄漏；凸轮压臂的转轴位置可定期涂抹少量润滑脂，保证压臂转动顺畅，避免长期暴露在户外工况下出现转轴锈蚀导致压臂卡滞的问题。
