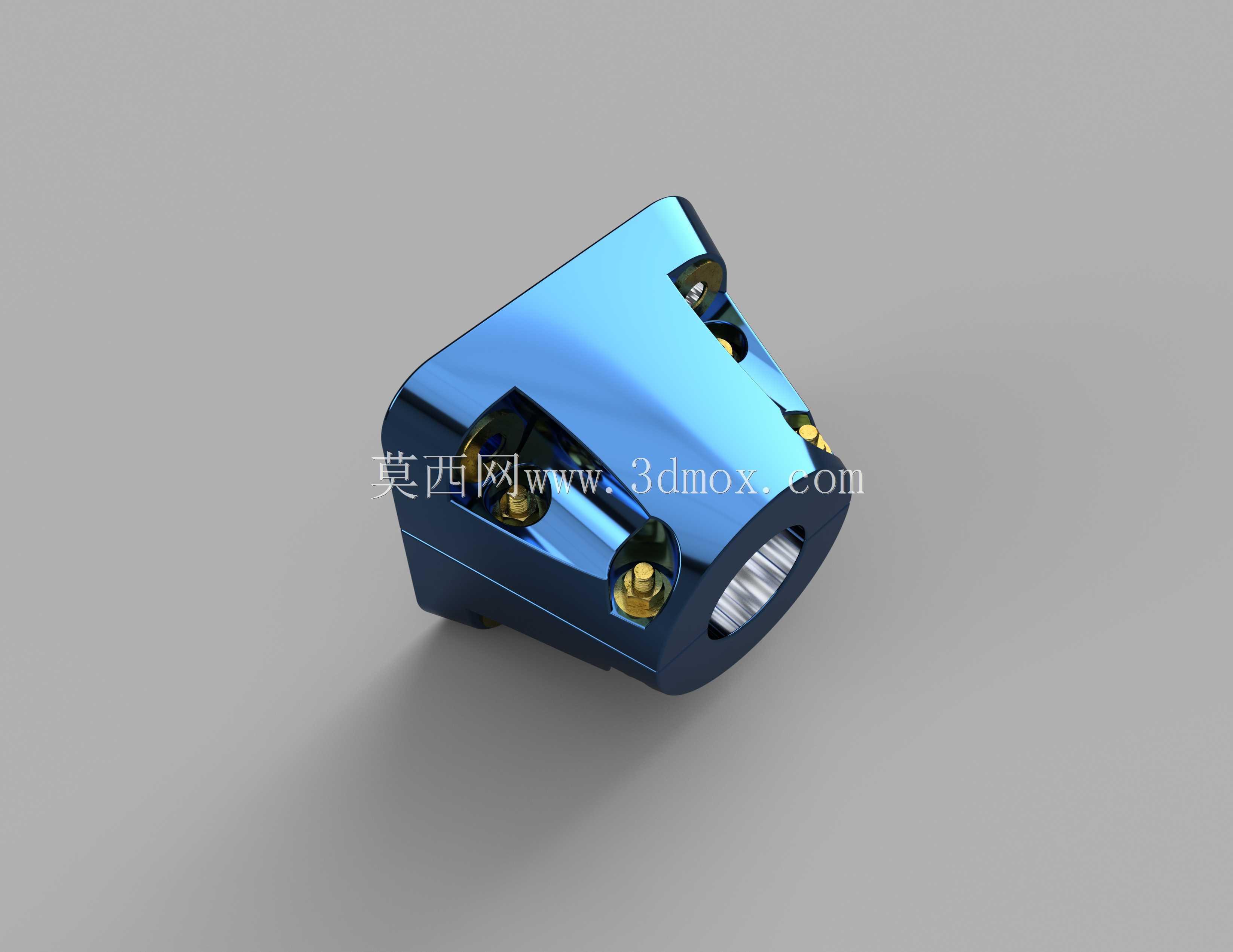

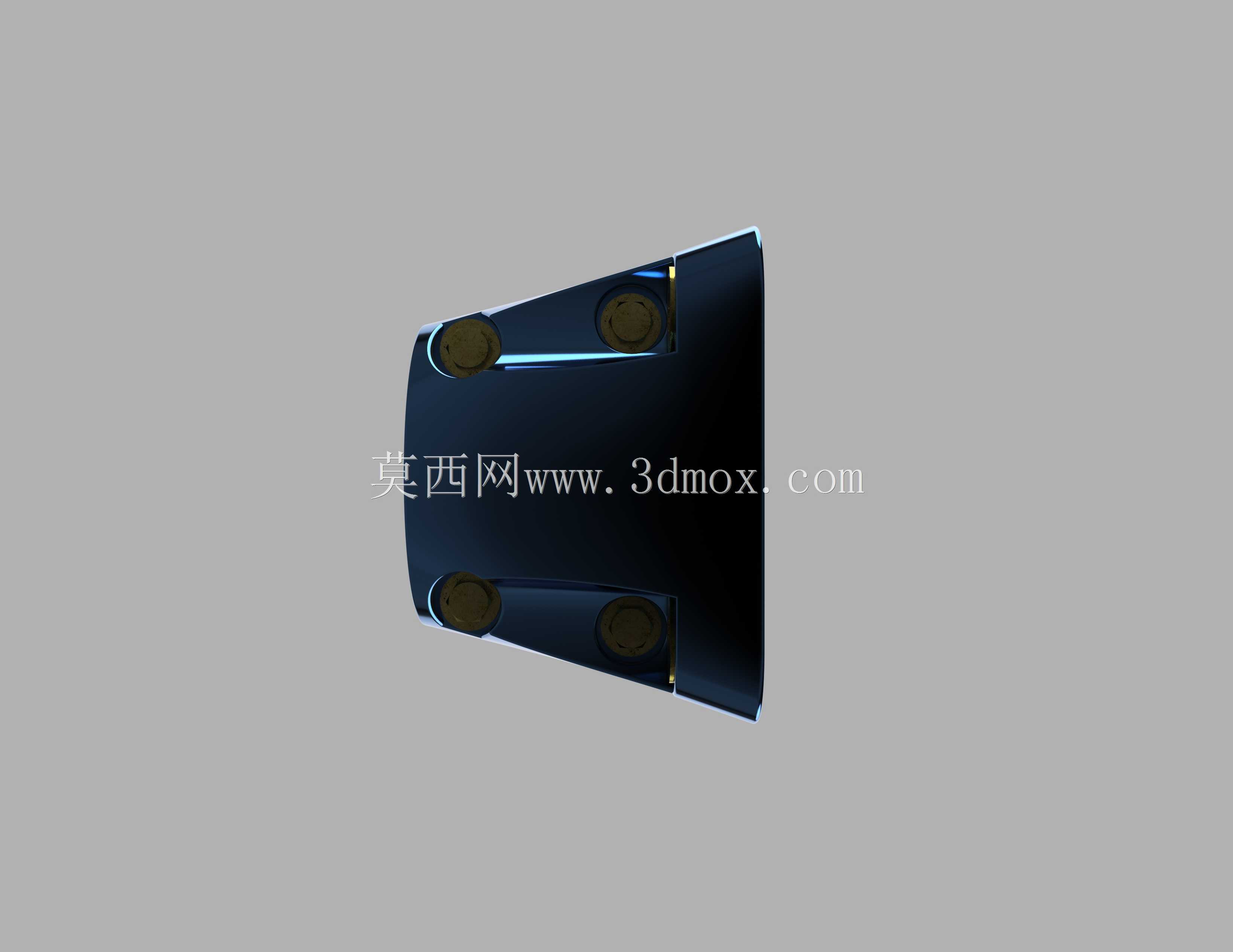

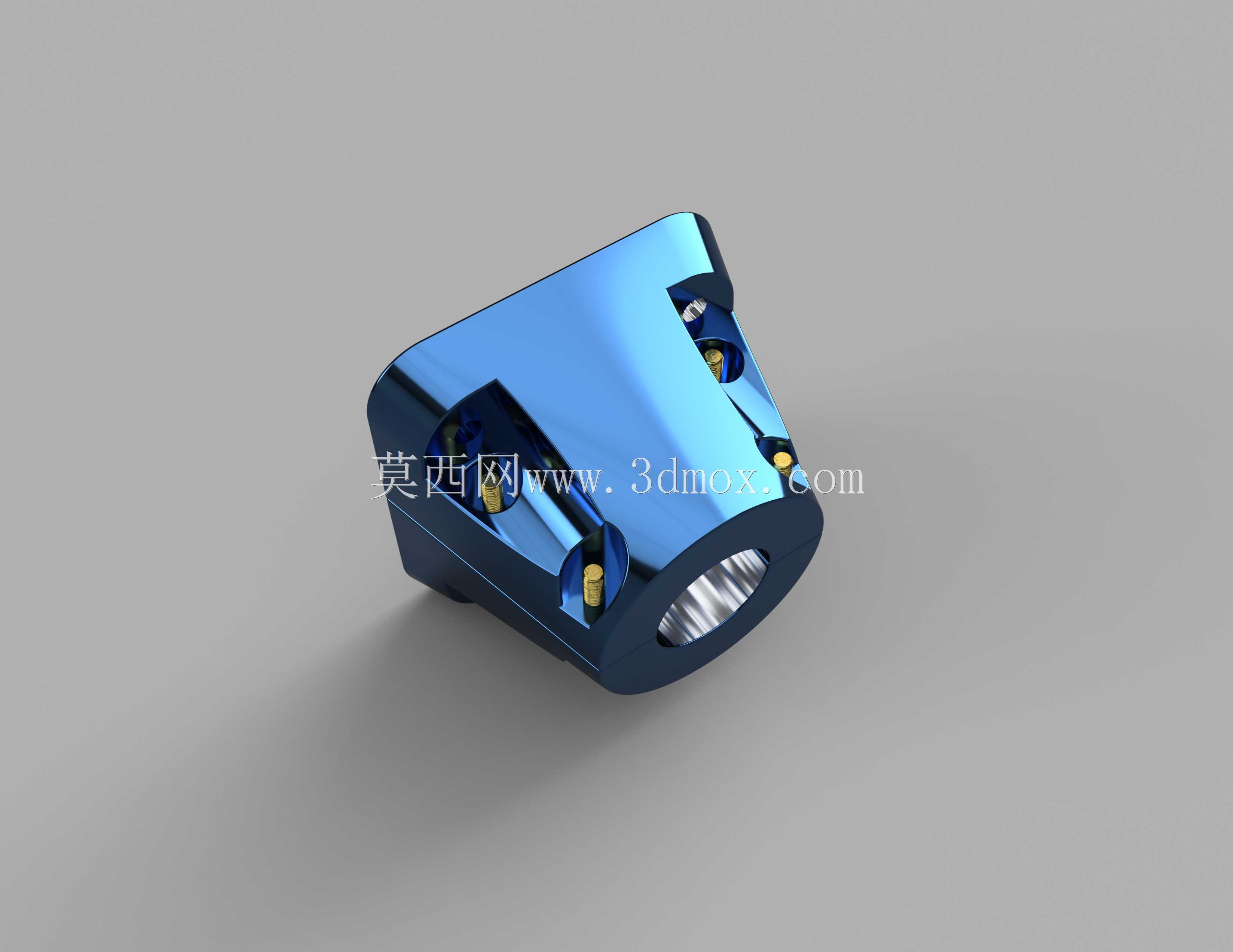

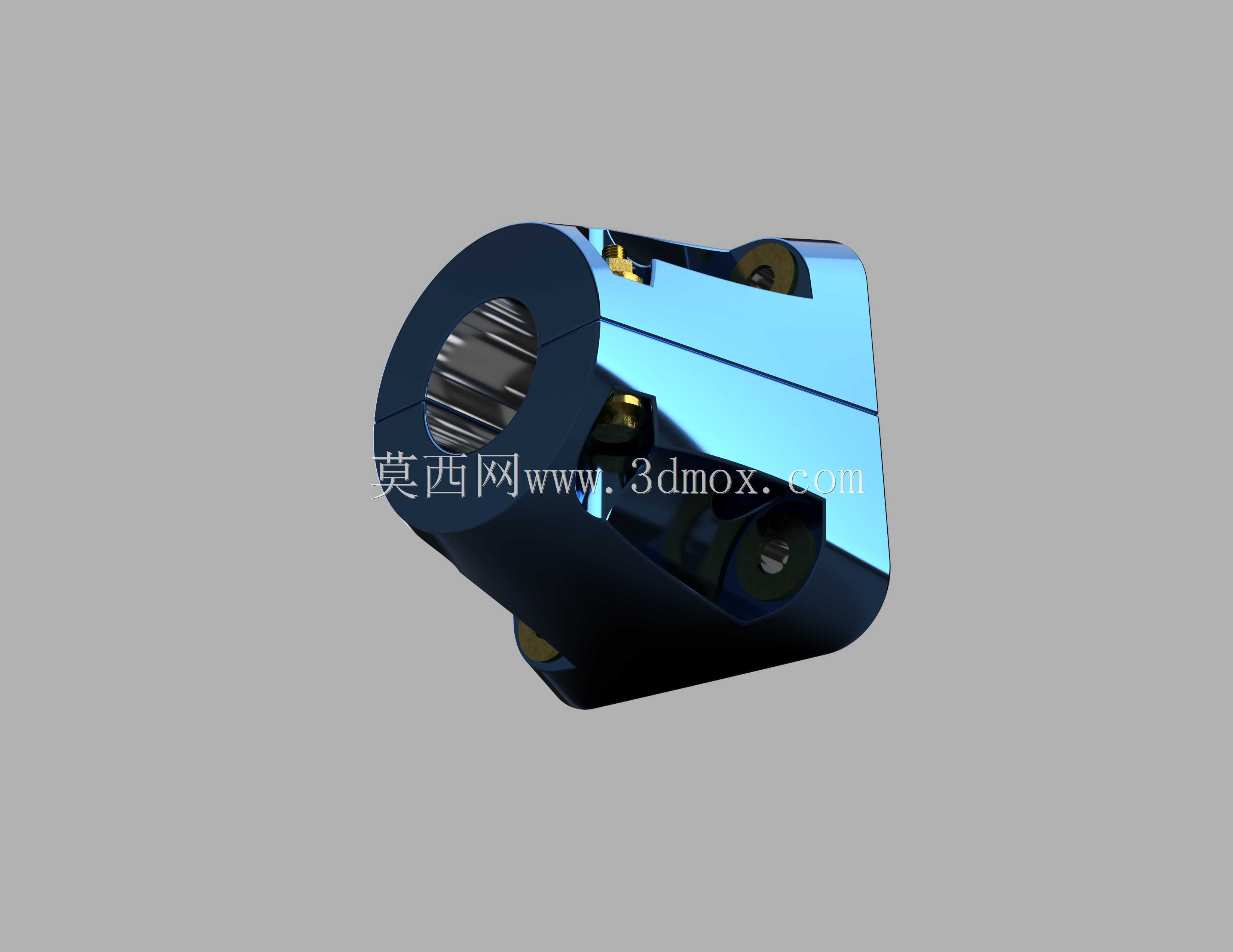

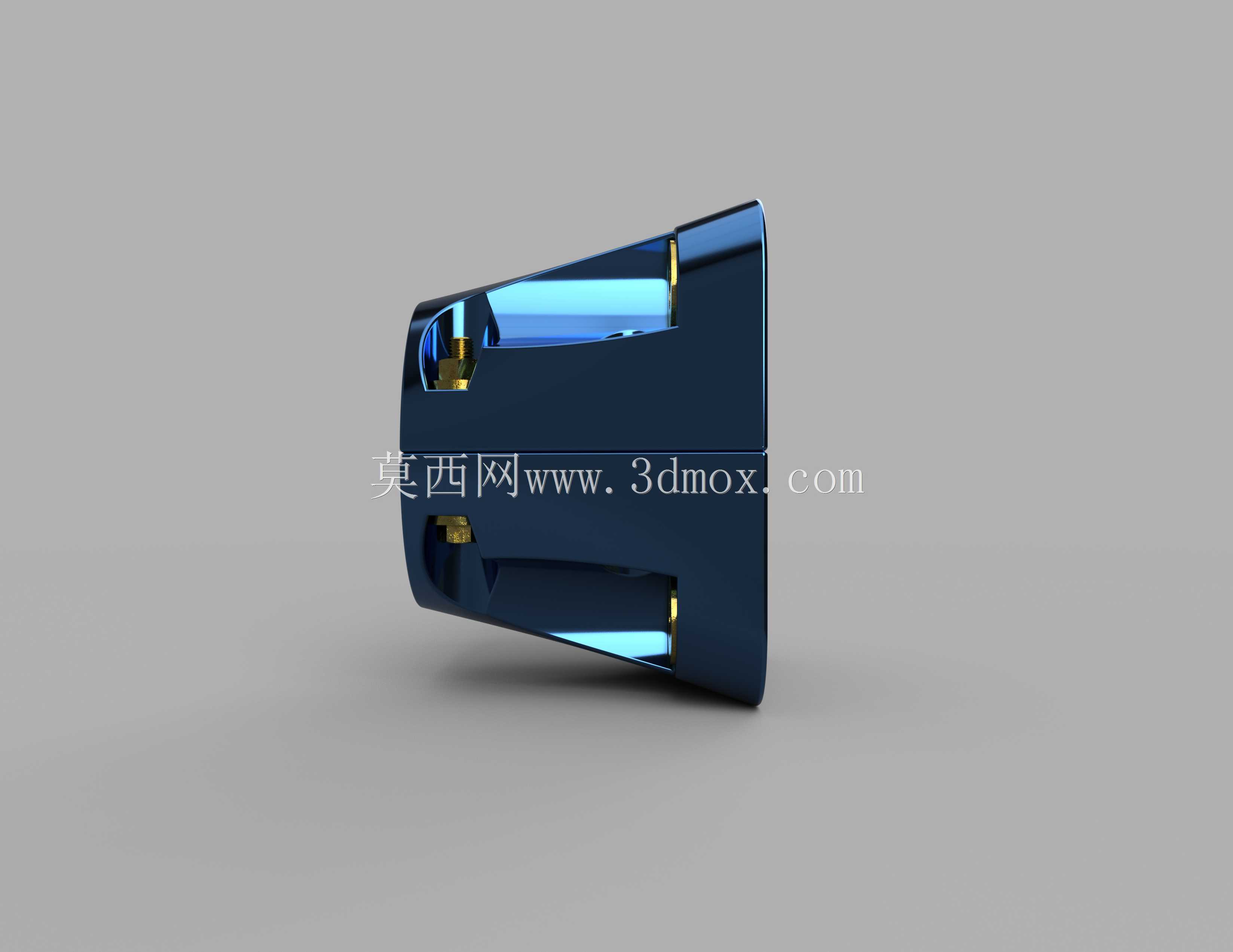

2英寸实心车轴蛤壳式密封托架结构

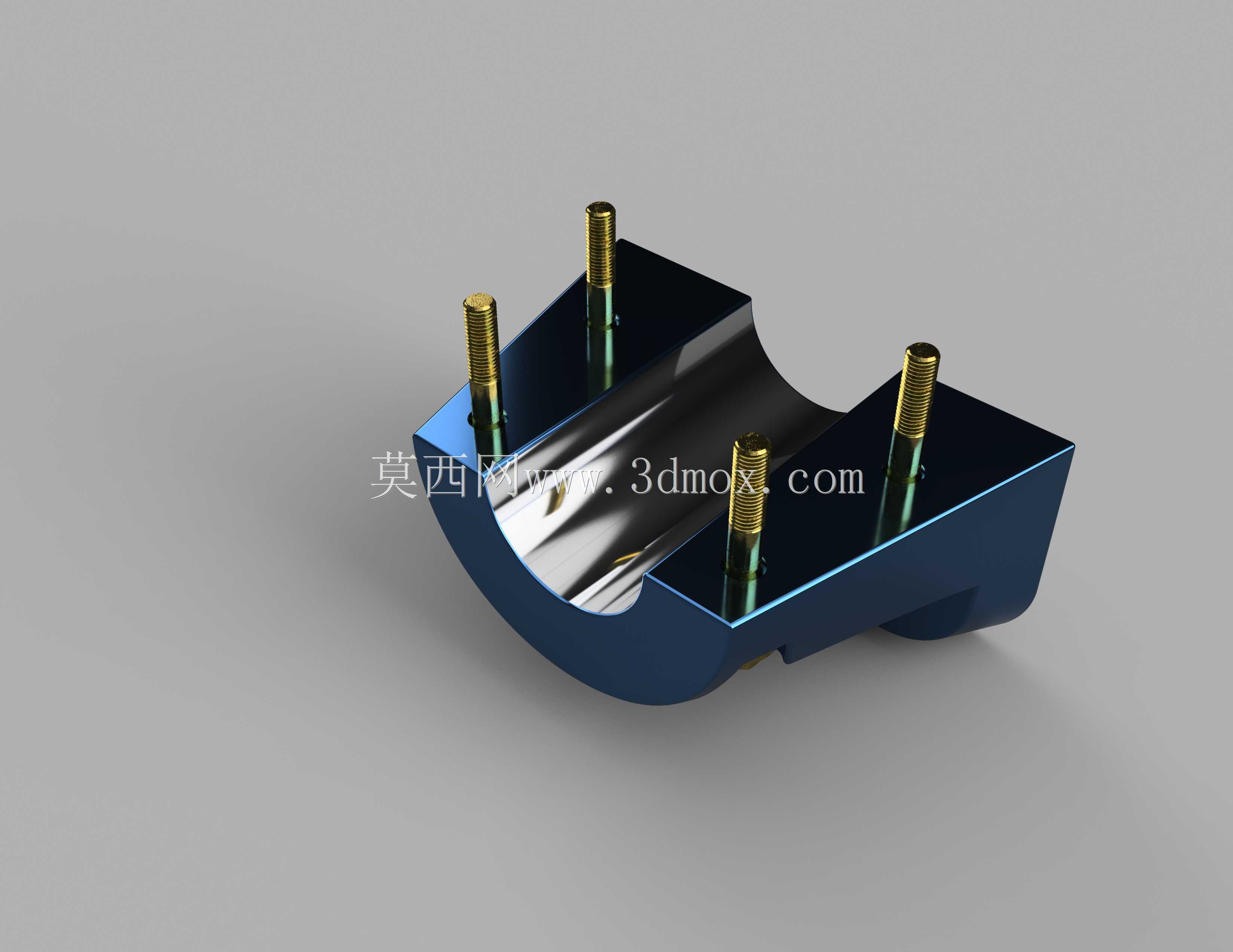

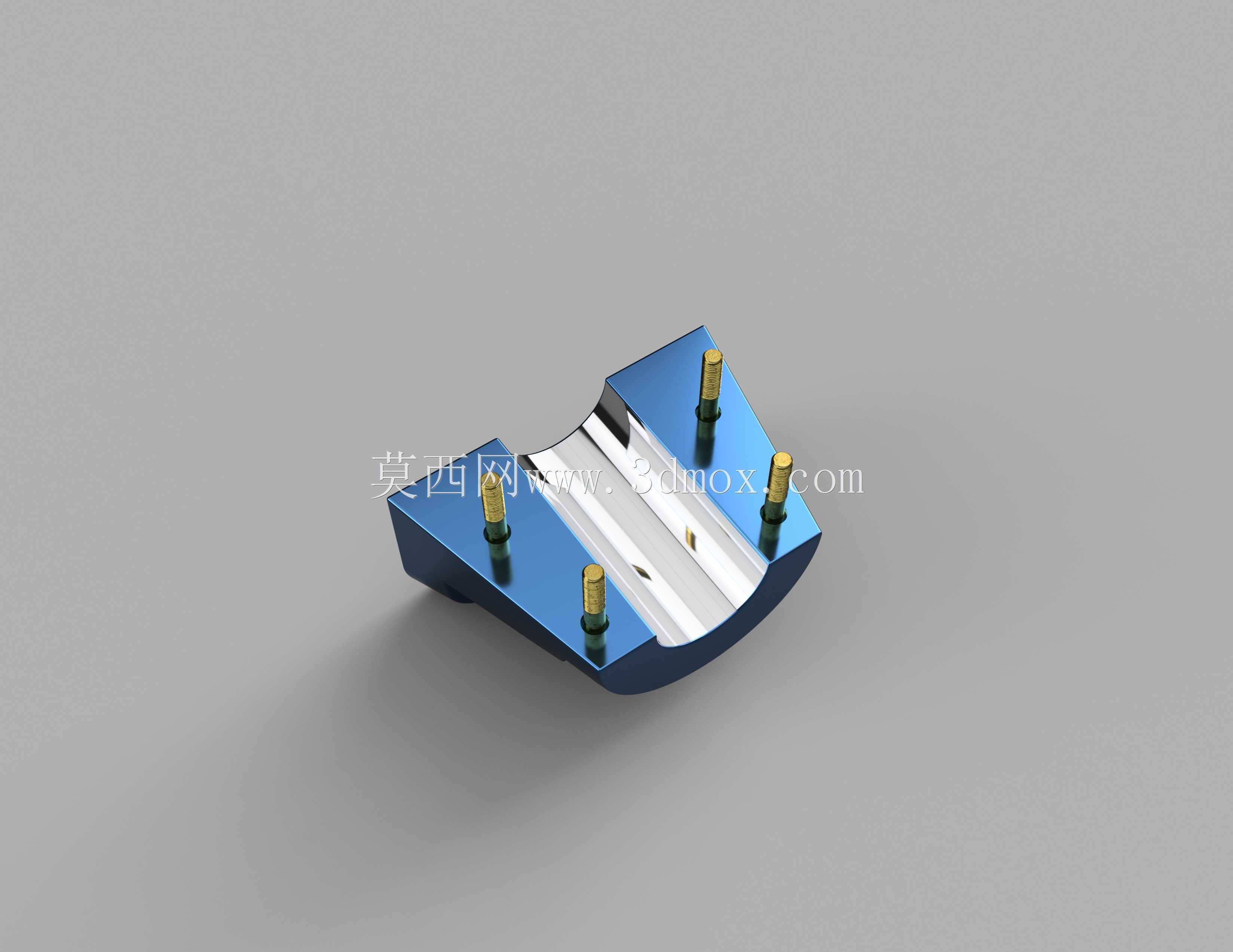

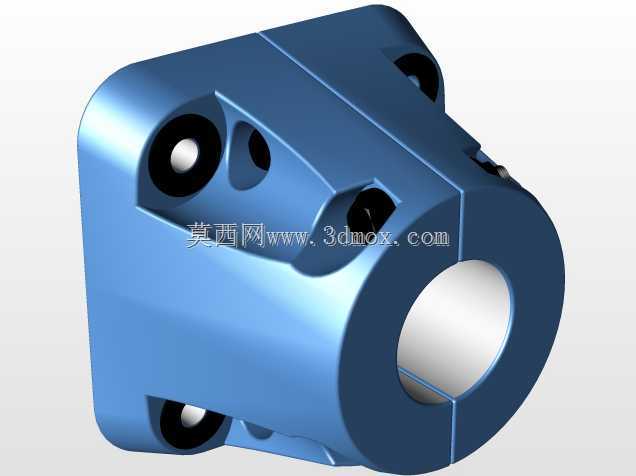

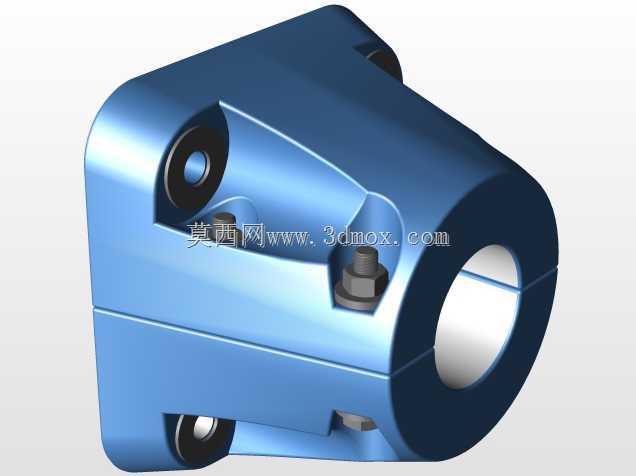

　　在非道路行走设备的轴系配套领域，车轴与车架侧围的连接可靠性，直接决定了整机在泥泞、涉水、颠簸工况下的运行寿命，这款适配2英寸实心非带电车轴的蛤壳式托架，正是针对垂直法兰安装面的全地形车、履带式混动越野车后轴、小型船用拖车轴系固定需求开发的连接部件。区别于常规带弹簧缓冲的拖车轴座，这款托架取消了弹性缓冲结构，将核心功能聚焦在轴系径向定位、安装面水密封、安装位自适应调整三个核心维度，适配没有减震悬置的刚性轴系布置场景。从结构设计逻辑来看，托架采用上下对合的蛤壳式分体结构，闭合后内部形成与2英寸车轴外径匹配的圆柱包容腔，腔体内壁加工有均匀的防滑咬合齿纹，当上下壳体通过周向布置的紧固件锁紧时，齿纹会嵌入车轴表层的氧化层，

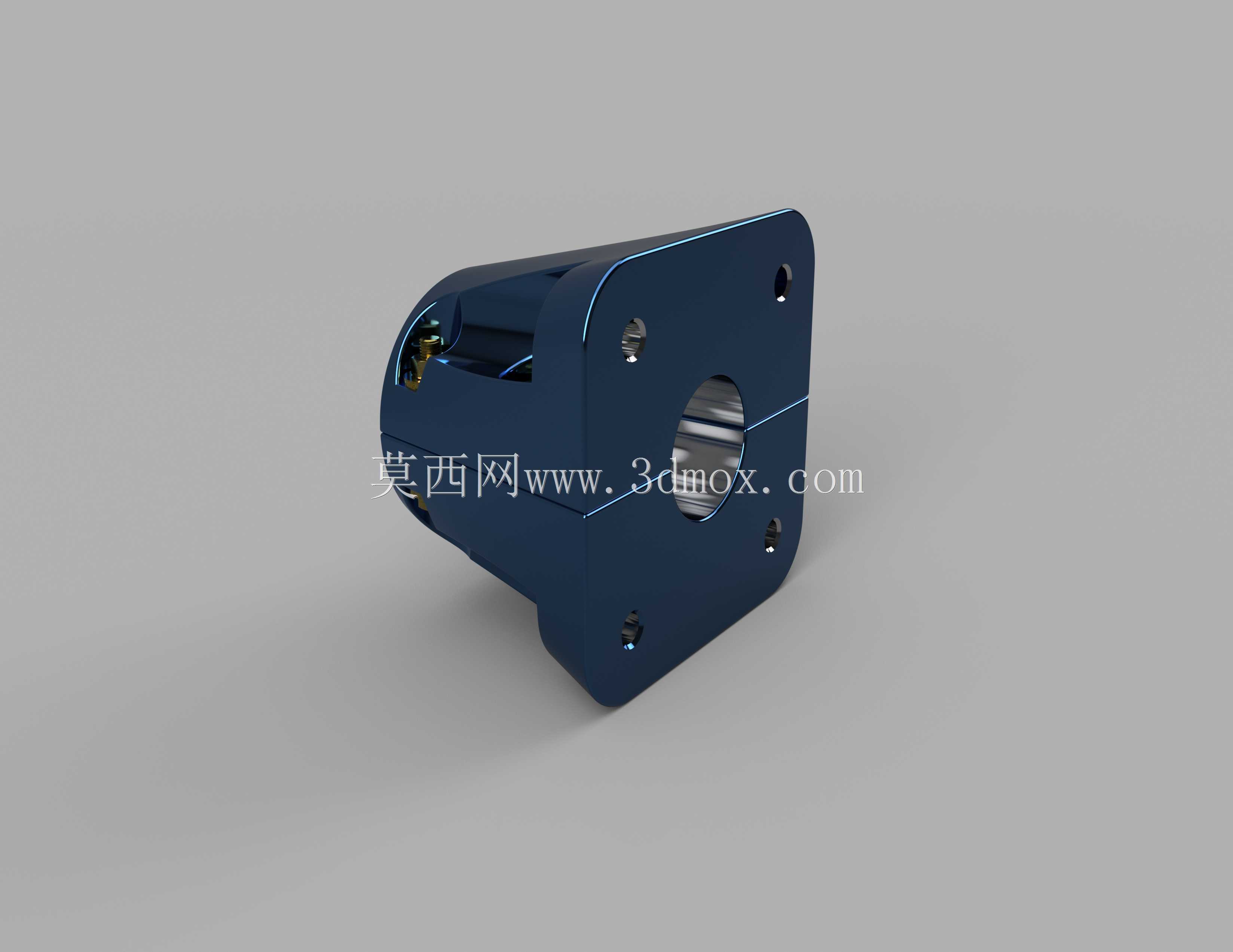

　　避免轴系在大扭矩输出、颠簸冲击下出现轴向窜动与周向转动，相比传统的开口抱箍结构，这种全周包容的锁紧形式接触面积提升60%以上，单位面积压紧力更均匀，不会出现局部应力集中导致的轴面压痕损伤。针对垂直安装面的密封需求，托架与车架侧围贴合的法兰面设计了环形密封胶槽，装配时填充RTV密封胶后，可将车轴贯穿车架的位置完全封闭，形成可靠的水密总成，避免车辆涉水、穿越泥沼时，泥水、沙尘从轴孔位置进入车架内部或轴系连接位置，解决了常规开口轴座密封性能不足的痛点。考虑到非道路设备车架焊接加工存在的形位公差，托架与车架连接的安装孔采用长圆形椭圆结构，沿车轴前后方向预留了足够的调整余量，装配时可在一定范围内横向移动托架，补偿车架焊接、

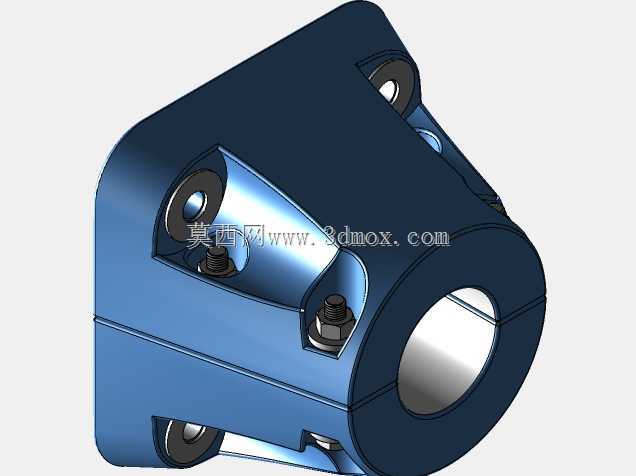

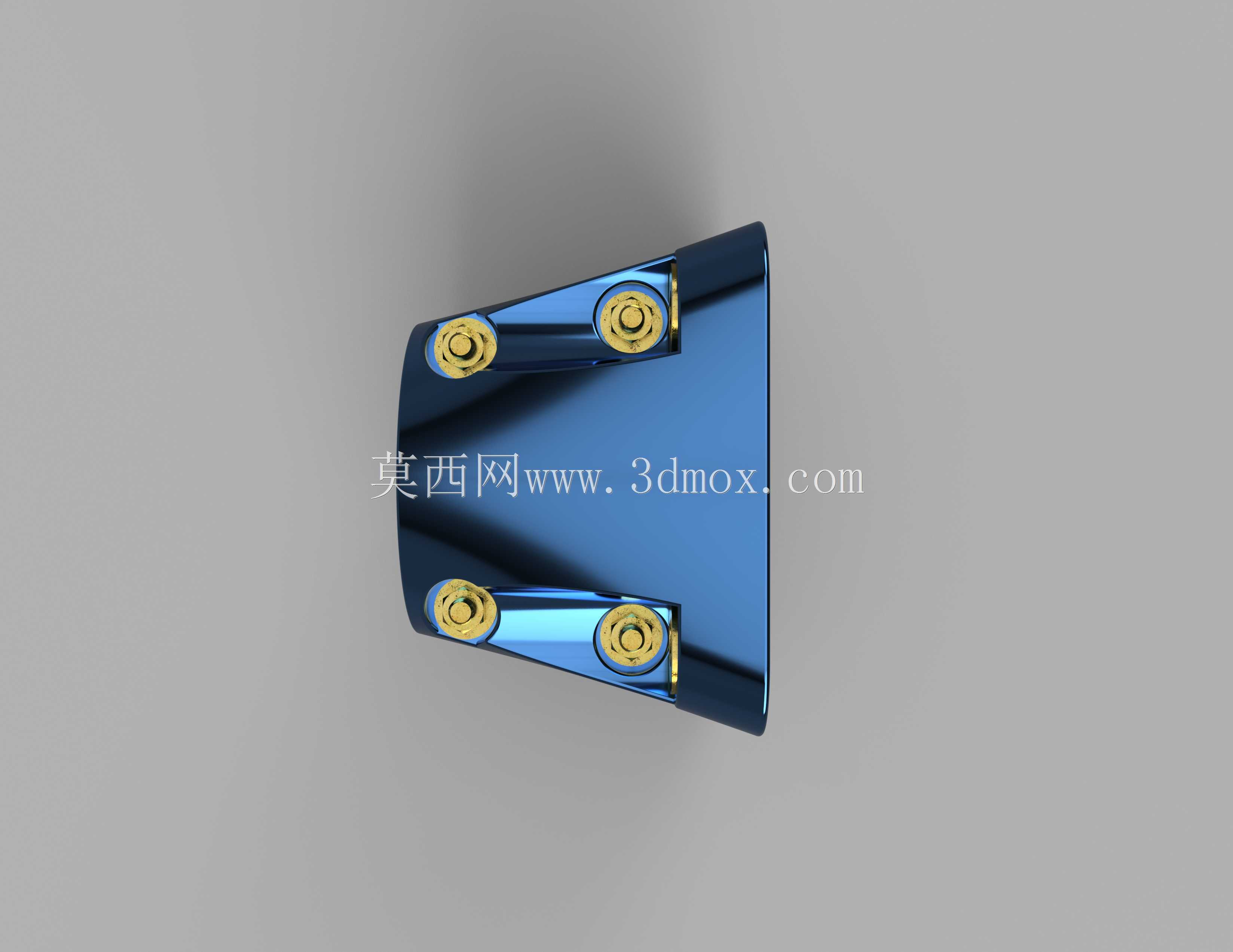

　　车轴加工带来的同轴度误差，降低对零部件加工精度的要求，提升现场装配的容错率，不需要额外修配安装面即可完成轴系对中。在安装边界上，托架的整体包络尺寸完全围绕2英寸轴径优化，壳体外侧没有多余的突出结构，适配履带式越野车后轴侧围狭窄的安装空间，不会与履带张紧机构、行走液压管路产生运动干涉；周向布置的紧固件均采用内六角沉头设计，螺栓头部完全沉入壳体沉孔内，既避免了螺栓外露被飞石磕碰损坏，也进一步压缩了部件的整体外廓尺寸，适配紧凑的安装空间。实际应用中，这款托架既可以用在采用垂直法兰安装面的全地形车上，通过RTV密封实现侧围密封，也可以适配小型船用拖车的无弹簧轴系固定，依靠全周抱紧力实现车轴的可靠定位，在履带式混合动力越野车的后轴布置中，

　　这种刚性托架可以直接将后轴固定在车架侧围，配合履带的弹性形变实现行走缓冲，不需要额外设置轴系减震结构，简化了后轴总成的结构组成，降低了整机的自重与维护成本。从受力角度分析，托架的壳体采用变壁厚设计，在螺栓锁紧位置、轴系承重位置做了局部加厚，非受力区域做了壁厚减薄处理，在保证结构强度满足满载冲击载荷要求的前提下，尽可能控制部件自重，避免增加不必要的簧下质量，影响行走系统的动态响应。壳体的边角位置全部做了圆角过渡处理，既避免了应力集中导致的壳体开裂，也防止装配过程中锐边划伤操作人员、损坏密封胶层。
