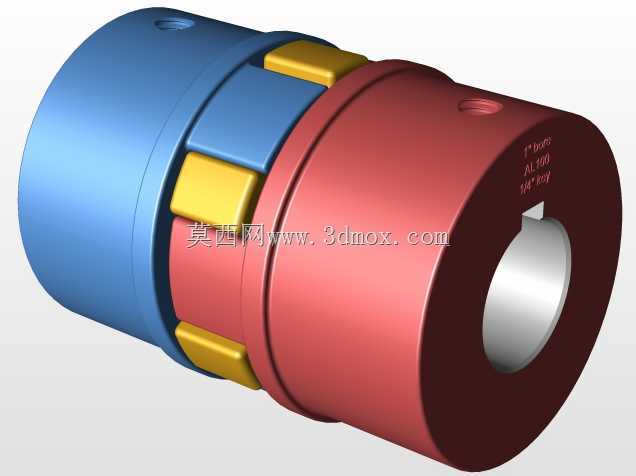

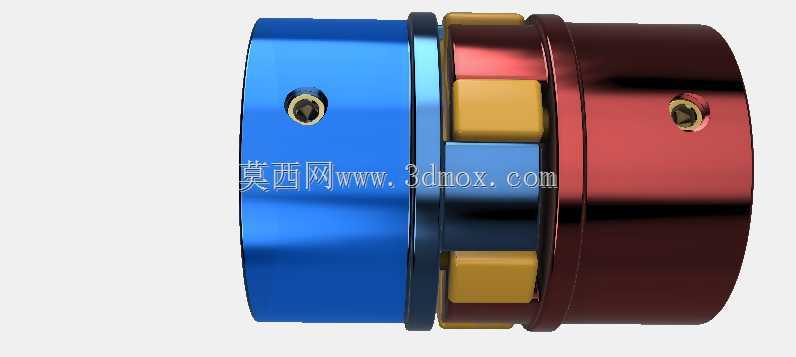

LovejoyAL100型双尺寸键孔联轴器结构

　　在液压泵站、小型发动机组、工业泵组这类存在两轴对中偏差的动力传输场景中，爪式联轴器的应用占比一直不低，LovejoyAL系列的联轴器更是这类场景里的常见选型，本次涉及的AL100规格联轴器，专门适配7/8英寸与1英寸两种轴径的连接需求，在实际产线运维、设备改造项目里，经常会遇到电机端与负载端轴径不匹配的情况，这种双规格键孔的设计，能减少备件库存品类，不用额外准备轴套转接件，降低现场安装的适配成本。

　　从实际功能来看，这类联轴器属于挠性传动件，依靠中间的弹性块（也就是常说的梅花垫、蜘蛛垫）来补偿两轴之间的径向偏移、角度偏差以及轴向窜动，同时还能吸收传动过程中的振动，避免动力端的冲击直接传递到负载端，比如在小型柱塞泵的传动链路里，电机启动瞬间的扭矩冲击、泵体工作时的压力脉动带来的振动，都能通过联轴器的弹性元件缓冲掉，保护泵轴和电机轴承不会因为刚性连接承受额外的附加载荷。

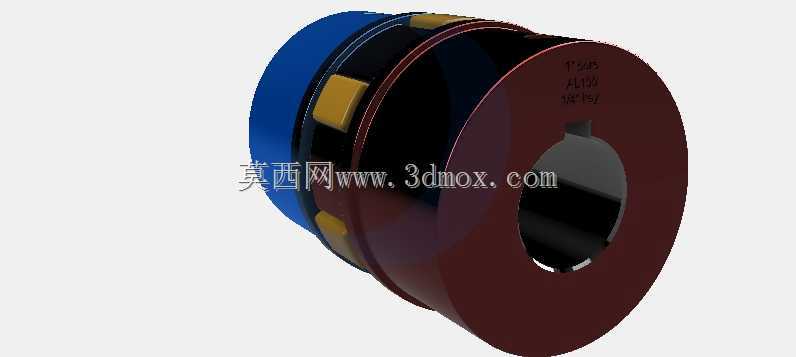

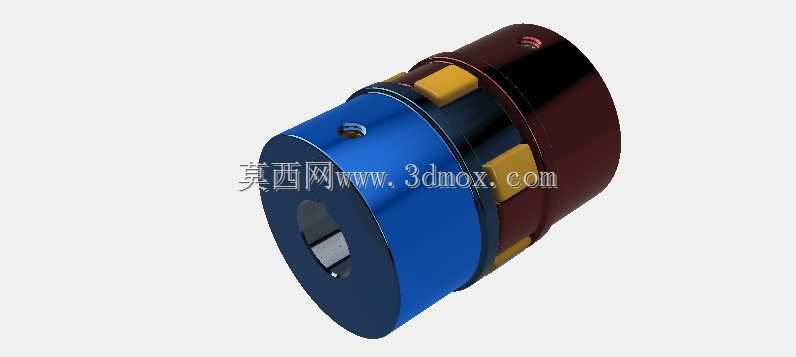

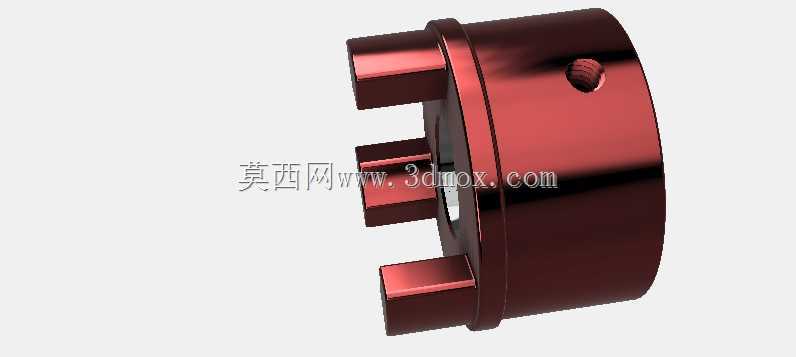

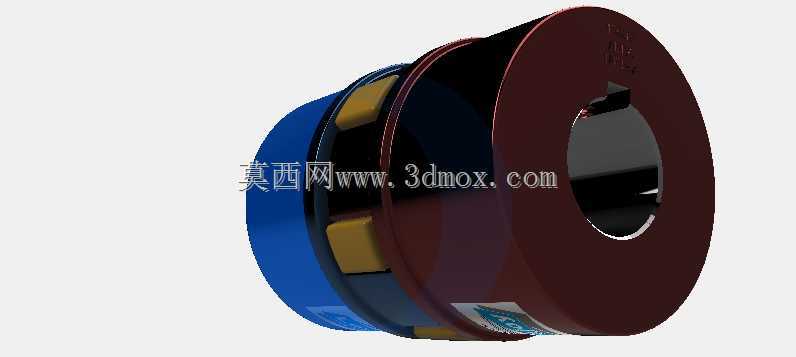

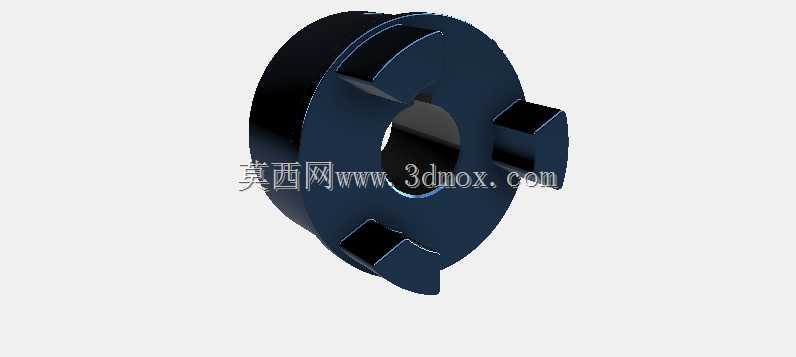

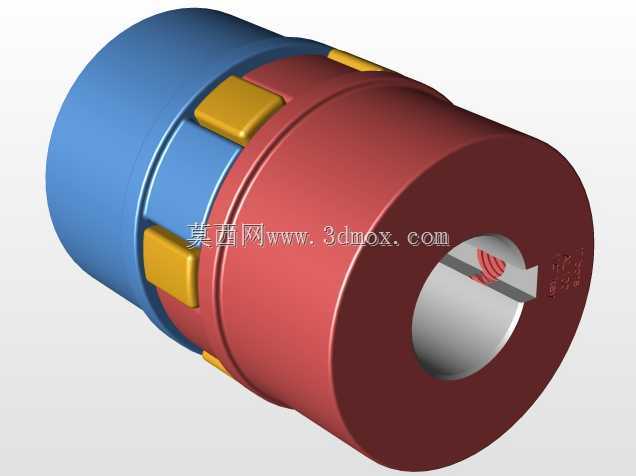

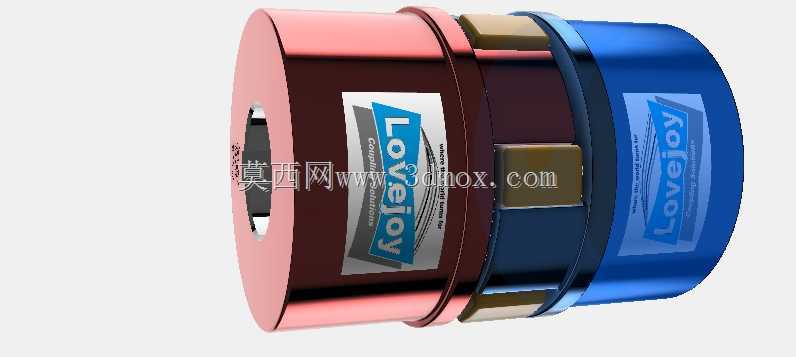

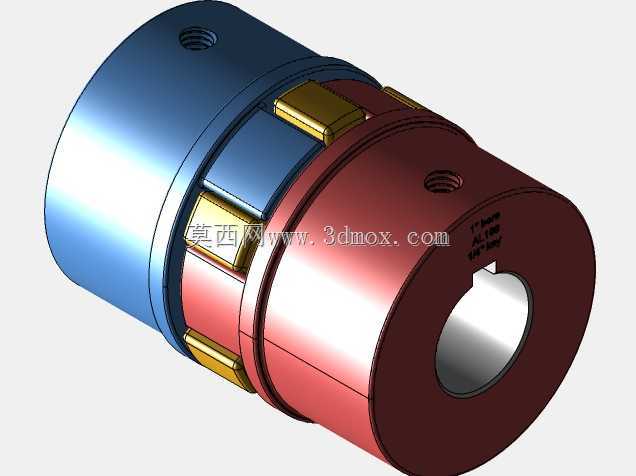

　　做这个结构的三维建模时，首先要明确安装边界的尺寸约束，AL100规格的联轴器爪部的外圆尺寸、爪齿的分布角度、中心孔的键槽宽度与深度，都要严格匹配实际安装的空间要求，7/8英寸和1英寸的键孔分别做了区分标识，方便装配时快速识别对应轴径，不会出现装反、错配的问题。建模过程中，爪齿的工作面弧度是重点，这个曲面直接和弹性块接触，弧度偏差过大的话，会导致弹性块受力不均，运行时出现局部磨损过快、传动异响的问题，所以建模时要保证每个爪齿的工作面轮廓度一致，六个爪齿沿圆周均匀分布，相邻爪齿的夹角误差控制在合理范围内，保证弹性块装入后每个齿面都能均匀贴合，传递扭矩时不会出现单齿过载的情况。

　　中心键槽的设计也需要贴合实际装配需求，键槽的宽度公差、深度公差要符合对应英制轴的键连接标准，键槽的侧壁要和孔的轴线保持平行，避免装配时键出现卡滞，或者运行时键的侧面受力不均出现滚键、切键的故障。联轴器的轮毂厚度也做了合理的匹配，7/8英寸孔对应的轮毂长度和1英寸孔对应的轮毂长度，都能保证轴插入后有足够的接触面积，不会因为轮毂过短导致轴的配合面压应力过大，出现轴孔磨损、连接松动的问题。

　　在实际选型应用中，还要注意安装时的对中要求，虽然这类挠性联轴器允许一定的对中偏差，但偏差超过允许范围的话，还是会大幅缩短弹性块的使用寿命，甚至导致爪齿断裂。建模时还原的外形尺寸，也能给设备整体布局设计提供参考，比如在做泵站的整体三维布局时，可以直接调用这个联轴器模型，核对电机轴和泵轴之间的间距是否符合联轴器的安装长度要求，周边的管路、机架是否会和联轴器的外圆产生干涉，提前规避现场安装时的空间冲突问题。

　　另外，联轴器的外缘做了圆滑过渡处理，没有尖锐的棱角，一方面是避免安装时划伤操作人员，另一方面也能减少高速旋转时的风阻和动平衡问题，六个爪齿的端部都做了小圆角处理，能降低应力集中，在承受冲击扭矩时不会在齿根位置出现应力开裂。中心孔的端面也做了倒角处理，方便轴的导入装配，不会因为孔口的毛刺导致轴插入时卡滞，也能避免轴端和孔口的硬接触损伤配合面。

　　对于做设备改造的工程师来说，这个双尺寸键孔的联轴器模型实用性很强，很多老旧设备的电机更换时，新电机的轴径和原有负载轴径往往不一致，之前的做法是加轴套或者重新加工联轴器，现在直接选用这种适配两种轴径的AL100联轴器，就能快速完成适配，通过三维模型提前核对尺寸，能保证采购回来的零件直接安装到位，减少现场测绘、二次加工的时间，缩短设备停机维护的周期。在传动系统的振动仿真分析中，准确的联轴器模型也能提供更真实的刚度、阻尼参数，让仿真结果更贴近实际运行状态，帮助工程师提前预判传动链路的振动风险，优化支撑结构的设计。
