本田发动机配套液压泵铸铝安装钟形壳

　　在小型通用动力机组的改装与配套作业中，动力输出端与液压泵的对接安装一直是现场装配的核心痛点，尤其是针对本田GX390、GX630这类8马力及以上排量的通用汽油机，原厂动力输出端的安装位往往无法直接匹配标准SAE"a"2螺栓规格的液压泵，这款铸铝钟形壳正是为解决这一跨品牌适配问题开发的过渡连接构件。从实际应用场景来看，这类构件广泛用在小型工程机械、园林液压作业设备、移动式液压动力站、小型农用液压机具的动力单元组装环节，很多野外作业的小型液压设备，比如便携液压劈木机、移动液压举升装置、小型液压钻孔设备，都会采用本田通用汽油机作为动力源，再外接齿轮泵或柱塞泵提供液压动力，这时候就需要一个定位精准、刚性足够的连接构件来保证泵轴与发动机曲轴的同轴度，避免运行过程中出现轴系偏磨、密封件过早损坏、振动超差等问题。

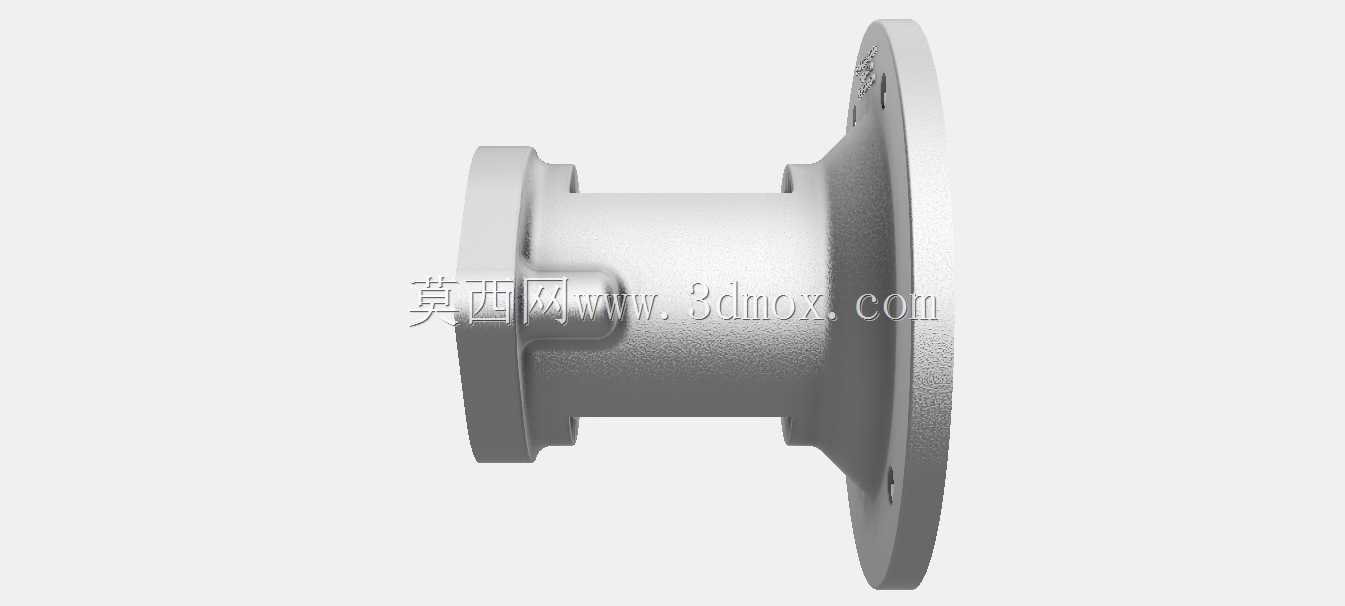

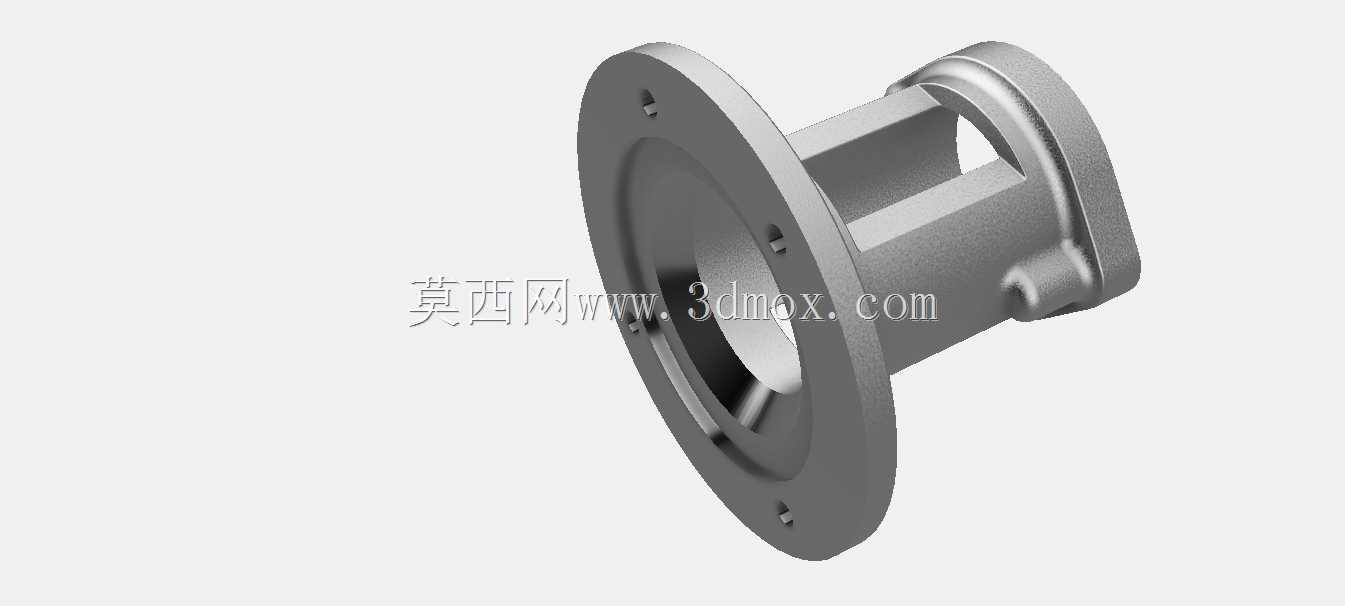

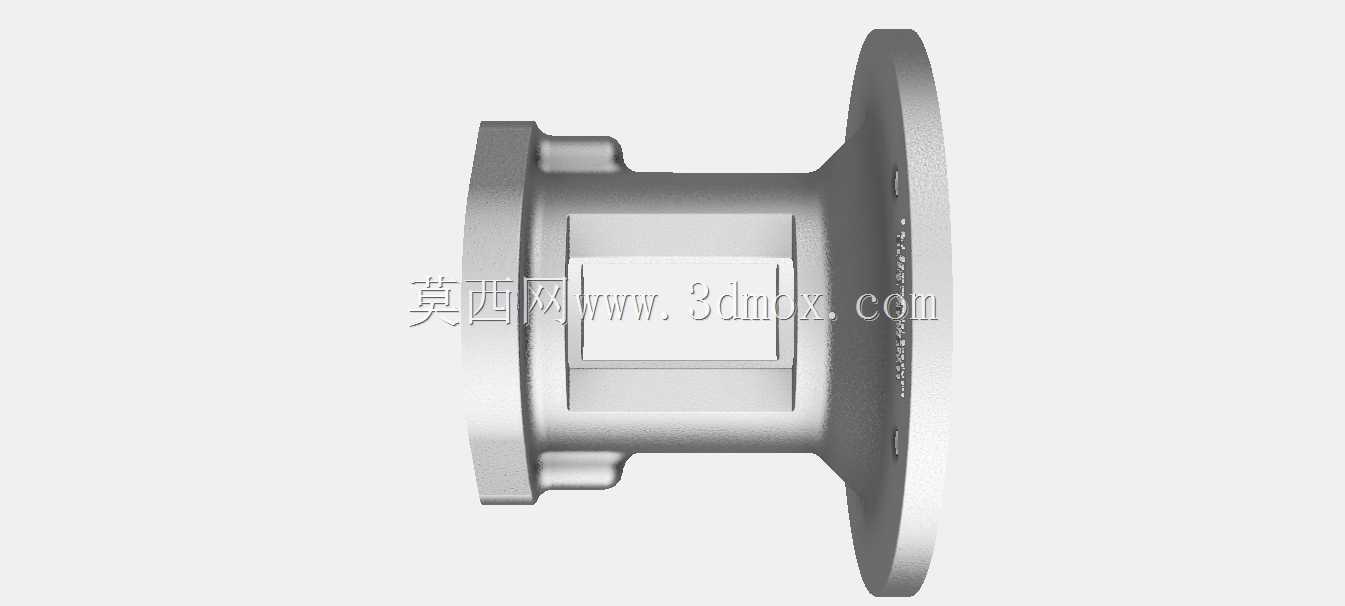

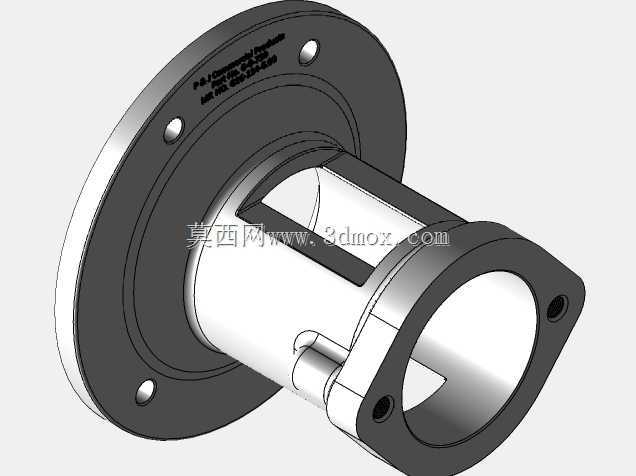

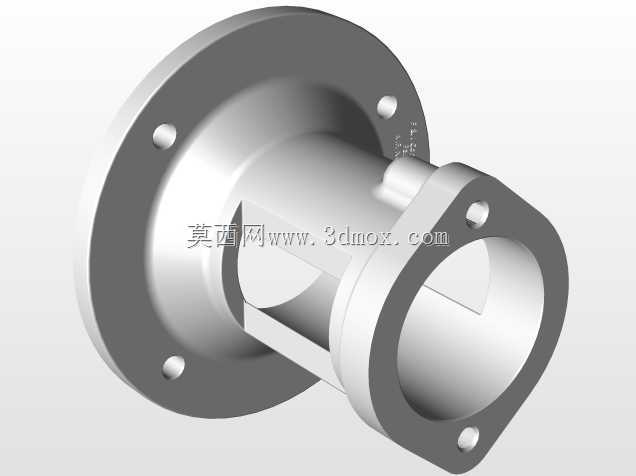

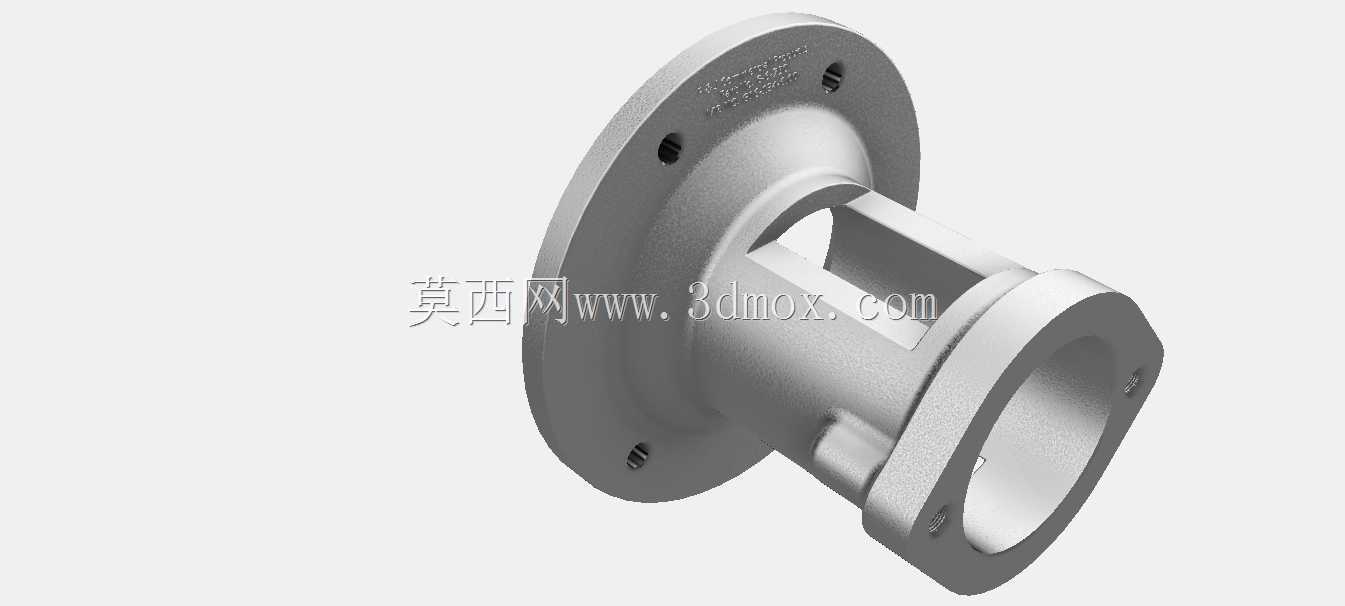

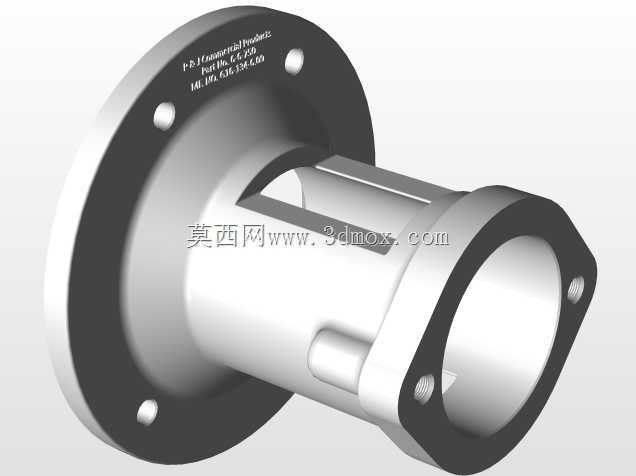

　　这款钟形壳采用铸铝材质成型，表面保留了铸造成型后的粗糙肌理，没有做额外的表面喷涂处理，一方面铸铝的自重较轻，不会给发动机输出端增加过多的额外负载，另一方面铸铝材料的减振性能优于钢制焊接构件，能够吸收一部分动力传递过程中产生的高频振动，降低机组整体的运行噪音。从结构设计思路来看，构件整体采用法兰盘对接的结构形式，朝向发动机的一侧法兰面，匹配本田系列发动机6-1/2英寸的螺栓圈安装尺寸，螺栓孔位完全对应发动机箱体上的原厂安装螺孔，不需要对发动机本体做任何打孔、攻丝的改装作业，现场装配时直接对位穿装螺栓即可完成固定，能够保证安装后钟形壳与发动机曲轴的同轴度公差控制在合理范围内，避免后续安装液压泵时出现轴系不对中的问题。朝向液压泵的一侧法兰面，则完全匹配标准SAE"a"2规格液压泵的安装尺寸，面对面安装距离设定为6英寸，这个尺寸是经过多轮适配验证的，既能够给泵轴与发动机输出轴之间的联轴器预留足够的安装空间，避免联轴器与钟形壳内壁发生运动干涉，又能尽可能缩短动力输出端的悬臂长度，降低轴系运行过程中的挠度，提升传动系统的刚性。

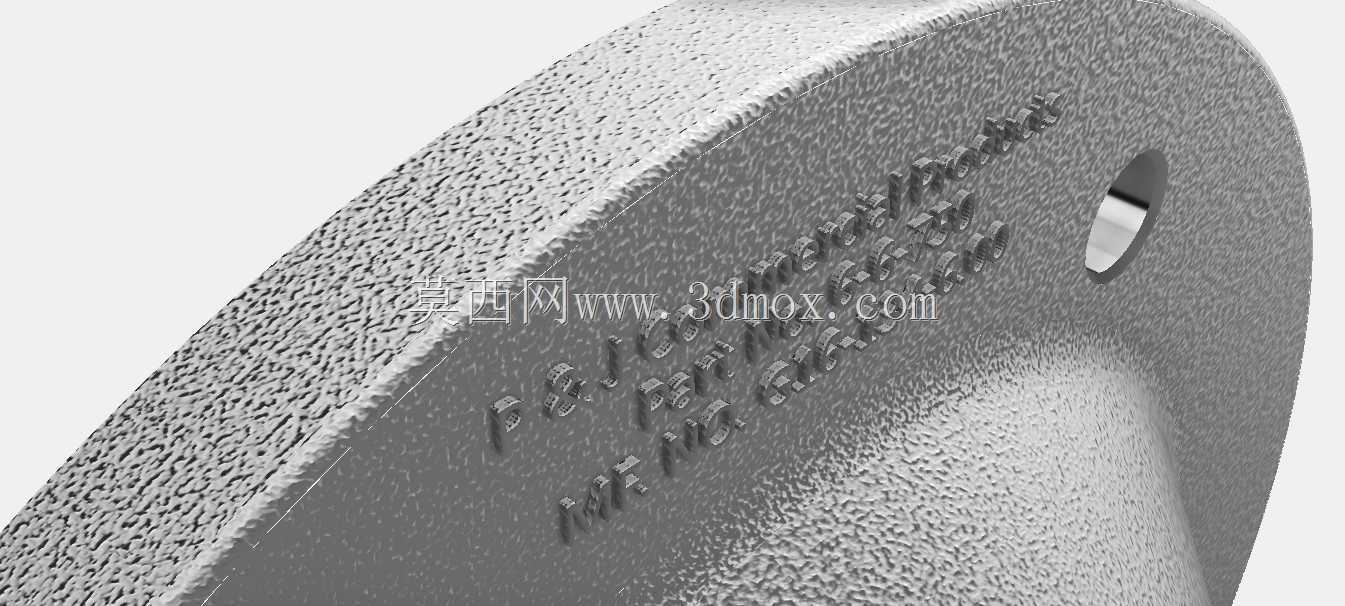

　　在安装边界的设计上，这款钟形壳除了适配原厂P&J商用系列的对应零件号规格之外，还预留了足够的孔位兼容余量，能够支持5-1/8英寸和5-1/2英寸两种常见的泵端螺栓间距，覆盖市面上绝大多数小排量液压泵的安装需求，不管是齿轮泵还是小排量柱塞泵，只要安装法兰规格在这个尺寸区间内，都可以通过这个钟形壳完成与本田系列汽油机的对接，不需要单独定制过渡连接盘。构件上预留的观察孔位，能够在不拆解钟形壳的情况下，直接观察到内部联轴器的运行状态，日常巡检时可以快速检查联轴器的弹性块磨损情况、连接螺栓的紧固状态，降低日常维护的工作量。钟形壳的内壁做了圆滑过渡处理，没有突兀的棱角结构，一方面是铸造成型工艺的需求，能够减少铸造过程中的应力集中问题，降低铸件出现冷隔、缩孔的概率，另一方面也能避免装配过程中尖锐棱角划伤操作人员的手部，或是刮损联轴器的弹性元件。

　　从实际装配的角度考量，这款钟形壳的法兰面厚度经过了针对性优化，既保证了螺栓锁紧时法兰面不会发生形变，维持连接面的平面度要求，又尽可能控制了构件的整体重量，不会让动力单元的前端重量过大，影响机组的整体重心平衡。在安装孔的加工精度上，所有螺栓孔的位置度公差都控制在±0.1mm以内，能够保证装配时螺栓可以顺利穿入，不会出现孔位错位需要强行铰孔的情况，降低现场装配的难度。对于从事小型液压动力单元组装、通用动力设备改装的结构设计人员来说，这类标准化的过渡连接构件能够大幅缩短设计周期，不需要从零开始设计连接法兰、验证安装尺寸，直接选用成熟的钟形壳构件就可以完成动力端与泵端的对接，同时铸铝材质的抗腐蚀性能也能满足户外作业设备的使用需求，在潮湿、多粉尘的野外作业环境下，不会像钢制构件那样轻易出现锈蚀卡死的问题，后期拆解维护也更加方便。
